Настольная климатическая камера SMC-22C
Компактная камера для электронных компонентов, датчиков и небольших материаловедческих образцов.
- Объём
- 22,5 л
- Температура
- −40…+150 °C
- Отн. влажность
- 20–95 %
Поставка и инженерный подбор оборудования Sanwood Technology
Испытательное оборудование Sanwood Technology
Климатические камеры и специализированные испытательные системы для воспроизведения температуры, влажности, быстрого термоциклирования, термоудара, пониженного давления, глубокого вакуума, вибрации, коррозионных и водно-пылевых воздействий. В линейке производителя — компактные лабораторные камеры, системы для испытаний аккумуляторов, проходные комплексы, камеры HAST, оборудование для полупроводниковой отрасли и автоматизированного контроля серверной электроники.
до −85 °Cминимальная температура серии сверхнизкотемпературных камер с механическим охлаждением
до +180 °Cверхний предел стандартных климатических, температурных и ряда специальных камер
10–98 % отн. влажностидля стандартных климатических серий; минимальная влажность зависит от температуры
5–20 °C/минскорости нагрева и охлаждения в камерах быстрого изменения температуры (ESS)
до 500 Паминимальное абсолютное давление в высотных камерах Sanwood
≤ 1,3 × 10⁻³ Парабочее давление термовакуумной системы
от 22,5 л до 50 м³ и болееот настольных камер до крупногабаритных проходных комплексов
Ячейка → модуль → сборкаоборудование для аккумуляторов электромобилей и систем накопления энергии
Рабочие диапазоны относятся к конкретным сериям оборудования. Доступные режимы определяются моделью, исполнением, характеристиками испытательной загрузки и требованиями методики.

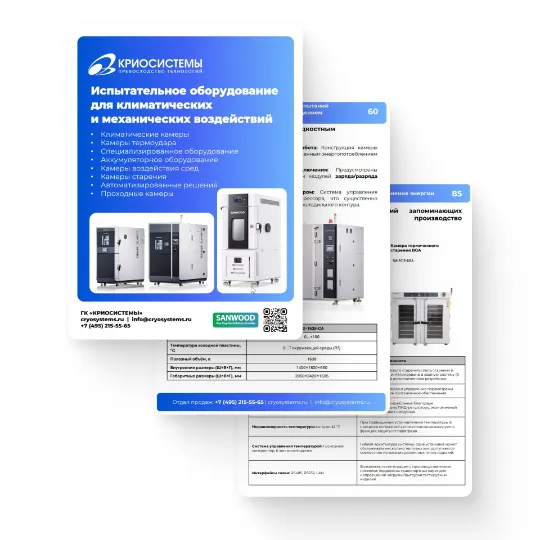

Каталог Sanwood в формате PDF
В каталоге приведены основные серии и технические характеристики оборудования Sanwood. Исполнение, комплектация и рабочие параметры конкретной системы определяются по техническому заданию.
Открыть каталог
Продуктовые направления
Основные направления испытательного оборудования Sanwood
Оборудование сгруппировано по типу воздействия и объекту испытаний. В каждом направлении представлены характерные серии, рабочие диапазоны, критерии выбора и требования к исходным данным для инженерного подбора.
01Камеры температуры и влажностиНастольные и стандартные камеры серии SMC, многоярусные исполнения, камеры влажного тепла 85 °C/85 %, системы на хладагенте CO₂ (R744) и проходные климатические комплексы.Подробнее →
02Температурные камеры, ESS и термоударСверхнизкотемпературные камеры, камеры быстрого изменения температуры (ESS), двух- и трёхзонный термоудар, горизонтальные системы и установки локального термотестирования (SMS-810-10S).Подробнее →
03Испытания аккумуляторовЯчейки, модули и батарейные сборки для электромобилей и систем накопления энергии, испытания при заряде-разряде, жидкостное терморегулирование и проектные системы безопасности.Подробнее →
04Высотные и термовакуумные камерыВысотные камеры до 500 Па, крупногабаритные низкобарические установки, термовакуумные и комплексные системы.Подробнее →
05Проходные и крупногабаритные камерыПроходные климатические и ESS-камеры, системы для транспортных средств, крупных батарейных сборок и высотных испытаний.Подробнее →
06Коррозия, вода и пыльСоляной туман и коррозионные циклы, дождевые испытания, песок и пыль, а также специализированные системы погружения в ледяную воду.Подробнее →
07Ускоренное старение и ресурсные испытанияУФ- и ксеноновое старение, влажное тепло 85 °C/85 %, камеры HAST, электротермотренировка памяти и температурные системы для электроники и накопителей.Подробнее →
08Автоматизированные испытательные системыАвтоматизированные линии для серверных источников питания, оснастка внутрисхемного и функционального контроля (ICT/FCT) и производственные стенды проверки электронных плат.Подробнее →
Ассортимент Sanwood
Испытательные камеры и комплексные системы
Ассортимент охватывает стандартные и проектные системы для климатических, температурных, вакуумных, коррозионных, батарейных и комплексных испытаний. Конфигурация определяется испытательным профилем, габаритами и тепловой нагрузкой образца, требуемой динамикой и условиями эксплуатации.
01. Камеры температуры и влажности
Температурная выдержка, влажное тепло, климатические циклы, режим 85 °C/85 % и многоярусные испытания.
Стандартная серия SMC
Основная линейка для температурных испытаний, влажного тепла и программируемых климатических циклов.
- Объёмы
- 80–1000 л
- Исполнение D
- −70…+180 °C
- Отн. влажность
- 10–98 %*
Климатические камеры на CO₂ (R744)
Отдельная климатическая линейка на природном хладагенте R744 с потенциалом глобального потепления, равным 1.
- Объёмы
- 340 / 408 / 1000 / 1254 л
- Температура
- −40…+180 °C
- Отн. влажность
- 10–98 %*
* Минимальная относительная влажность 10 % достижима только в определённой температурной области; для стандартной серии производитель указывает +60…+85 °C.
02. Температурные камеры, ESS и термоудар
От длительной температурной выдержки до отбраковочных испытаний быстрым термоциклированием и резкой смены горячей и холодной среды.
Камеры сверхнизких температур
Модели SM-64E и SM-64F для программ, в которых нижнего предела −70 °C недостаточно.
- SM-64E
- −75…+180 °C
- SM-64F
- −85…+180 °C
- Объём
- 64 л

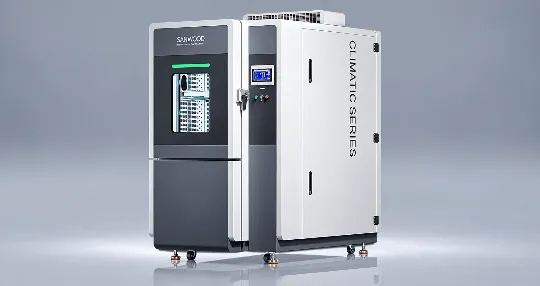

Камеры быстрого изменения температуры (ESS)
Отбраковочные испытания воздействием окружающей среды (ESS, Environmental Stress Screening) с контролируемым быстрым нагревом и охлаждением.
- Скорости
- 5 / 10 / 15 / 20 °C/мин
- Интервал
- −55 ↔ +155 °C
- Серии
- SMC-KS / SM-KS
Камеры термоудара
Двухзонные, трёхзонные и горизонтальные исполнения. Метод выбирают по массе образца, допустимости его перемещения и требуемому времени восстановления режима.
- Диапазон
- до −65…+150 °C
- Перенос (2 зоны)
- ≤ 10 с
- Восстановление
- до 5 мин
Страница модели

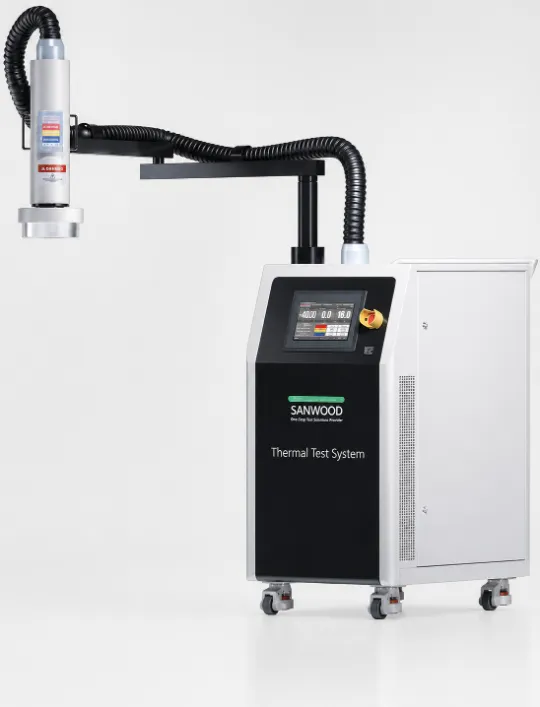

SMS-810-10S — система локальных температурных испытаний электронных компонентов
Поток сухого воздуха −80…+225 °C подаётся через термоголовку непосредственно на компонент; питание и измерительные цепи остаются подключёнными. Регулирование по температуре воздуха или по обратной связи от образца, жидкий азот не требуется.
−80…+225 °CПереход −55 ↔ +125 °C ≈ 10 с±0,5 °CИнтерфейсы LAN / CAN
Подробнее о модели
03. Аккумуляторы и системы накопления энергии
Климатические, ресурсные и специальные испытания ячеек, модулей и батарейных сборок для электромобилей и систем накопления энергии.

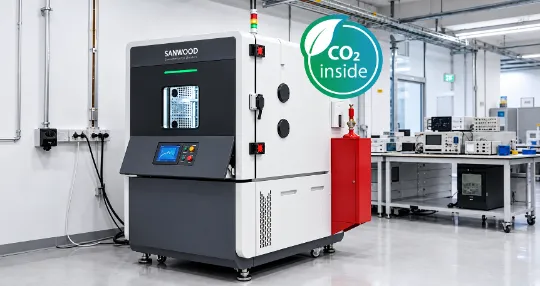

Защитные камеры для испытаний аккумуляторов
Климатические камеры с проектным защитным оснащением для литиевых ячеек и небольших модулей.
- Объёмы
- 80–1000 л
- Температура
- до −70…+180 °C
- Хладагент CO₂ (R744)
- опция
Камеры для испытаний при заряде и разряде
Модель SM-BCD-504C-FB — две независимые рабочие зоны для батарейных испытаний под электрической нагрузкой.
- Рабочие зоны
- 504 л × 2
- Температура
- −40…+150 °C
- Охлаждение
- водяное
Проходные камеры для батарейных сборок
Для крупных батарейных сборок электромобилей, модулей и стоек систем накопления энергии — с кабельными вводами, мониторингом и проектной системой безопасности.
- Примеры объёмов
- 4,5 / 10 / 15 / 135 м³
- Объекты
- сборка / модуль / стойка
- Защита
- по проекту
04. Высотные, термовакуумные и комплексные системы
Пониженное атмосферное давление, глубокий вакуум и совместное воздействие нескольких факторов.
Высотные камеры
Низкобарические испытания электроники, авиационных компонентов, аккумуляторов, упаковки и материалов.
- Давление
- от атмосферного до 500 Па
- Температура
- до −70…+180 °C
- Объёмы
- 500 / 1000 / 4500 л
Крупногабаритные высотные камеры
Герметичные рабочие зоны 8,4 и 12 м³ для крупных образцов и серийной загрузки.
- Объём
- 8,4 / 12 м³
- Давление
- до 500 Па
- Откачка до 1 кПа
- ≈ 30 мин*

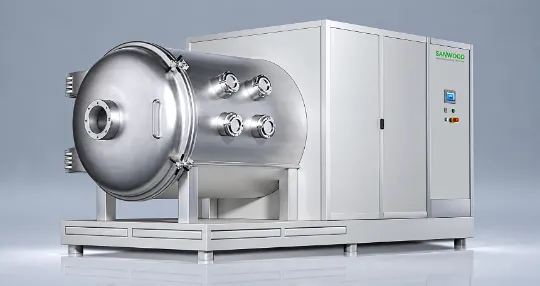

Термовакуумные системы
Глубокий вакуум и отдельная тепловая схема с теплоотводящей панелью и монтажной плитой с регулируемой температурой.
- Рабочее давление
- ≤ 1,3 × 10⁻³ Па
- Предельное давление
- ≤ 5 × 10⁻⁵ Па
- Тепловая система
- −70…+150 °C
* Для крупногабаритной высотной серии — после предварительного охлаждения камеры.
05. Проходные и крупногабаритные комплексы
Полноразмерные изделия, стеллажи, транспортные объекты и серийные партии.

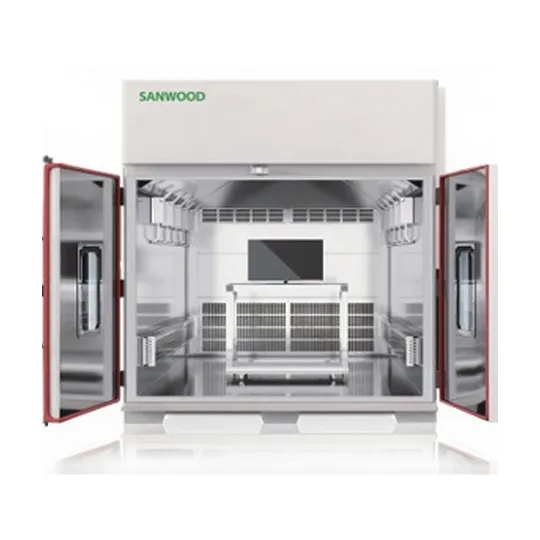

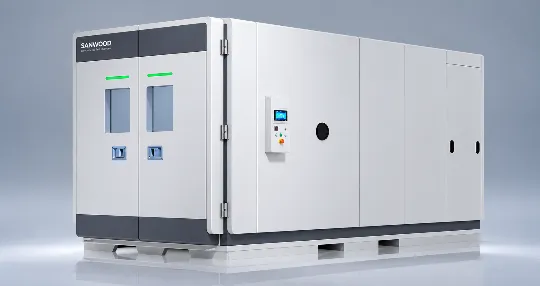

Проходные климатические камеры
Проектирование рабочей зоны, дверей, нагрузки на пол, воздушного тракта и кабельных вводов под крупный объект.
- Примеры объёмов
- 7,5 / 9 / 12 / 27 / 36 м³
- Температура
- до −70…+180 °C
- Отн. влажность
- 10–98 %*
Проходные камеры ESS
Высокопроизводительное оборудование для отбраковочных испытаний крупных сборок и серийной загрузки.
- Типовые объёмы
- 5–50 м³ и более
- Скорости
- 5–20 °C/мин
- Оснастка
- по проекту
Камеры для испытаний транспортных средств
Специализированные климатические комплексы для транспортного средства целиком и крупных автомобильных агрегатов.
- Температура
- до −70…+150 °C
- Отн. влажность
- 10–98 %
- Компоновка
- проектная
* Минимальная относительная влажность 10 % достижима только в определённой температурной области.
06. Коррозия, вода и пыль
Воздействие внешней среды на оболочки, материалы, покрытия, транспортные и энергетические изделия.
Камеры соляного тумана и коррозионных испытаний
Системы для испытаний в соляном тумане и коррозионных циклов. Метод и критерии оценки определяются испытательной программой.

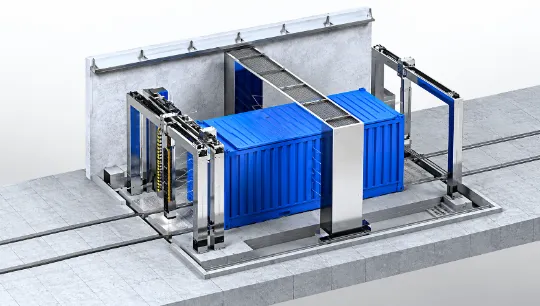

Системы испытаний на воздействие дождя
Системы для испытаний крупных изделий и оборудования накопления энергии на воздействие дождя и водяных струй. Требуемый режим задаётся расходом, геометрией распыления, длительностью и методикой испытаний.

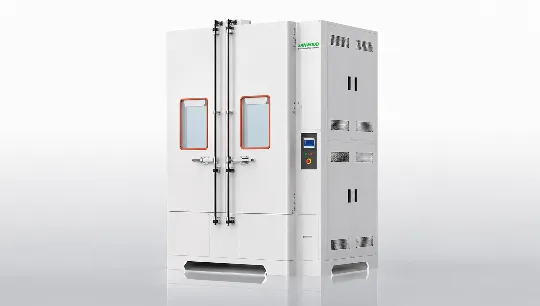

Песчано-пылевые испытания и погружение в ледяную воду
Проходные песчано-пылевые камеры для крупных объектов и отдельные системы погружения в ледяную воду для специализированных испытаний аккумуляторов и автомобильных компонентов.
07. Ускоренное старение и ресурсные испытания
Деградация под воздействием влажности, излучения, температуры и электрической нагрузки.
УФ-, ксеноновое и влажностное старение
Ускоренное атмосферное и влажностное старение. Метод выбирается по реальному механизму деградации материала или изделия.
Камеры HAST
Высокоускоренные испытания полупроводников и электронных компонентов при повышенных температуре, влажности и давлении.
- SM-HAST-45A
- +105…+135 °C
- Отн. влажность
- 70–100 %
- Избыточное давление
- 0,02–0,212 МПа
Электротермотренировка памяти и системы испытаний SSD
Температурное старение и отбраковка по надёжности микросхем памяти, клиентских и корпоративных накопителей SSD с работой изделия под электрической нагрузкой на платах тренировки.
08. Автоматизированные испытательные системы
Производственные решения для серверных источников питания, плат DPU, материнских и объединительных плат и функционального контроля электроники.

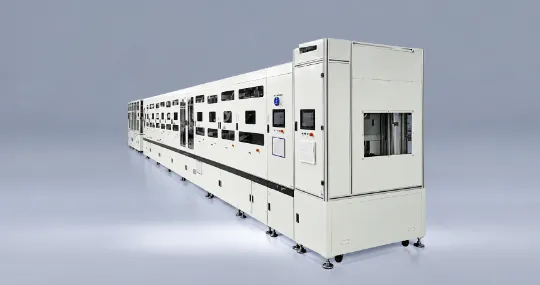

Автоматизированные испытания серверных источников питания
Автоматизированная линия проверки серверных источников питания с производственной логикой загрузки, испытания и регистрации результата.
Вакуумная оснастка внутрисхемного контроля плат DPU
Контактная вакуумная оснастка внутрисхемного контроля (ICT) для серверных плат DPU и производственных проверок с точностью полупроводникового уровня.
Стенды функционального контроля материнских и объединительных плат
Функциональные стенды (FCT) для серверных материнских (MLB) и объединительных (BP) плат; конфигурация определяется испытуемым изделием, интерфейсами и критериями приёмки.
Сводка по сериям
Ключевые серии и рабочие диапазоны
Сводные параметры позволяют сопоставить основные классы оборудования по температуре, относительной влажности, давлению, скорости изменения температуры и рабочему объёму. Окончательные характеристики определяются выбранной моделью и комплектацией.
Таблица прокручивается по горизонтали.
| Серия | Примеры моделей | Ключевой диапазон | Рабочий объём / формат | Направление |
|---|---|---|---|---|
| Настольная климатическая камера | SMC-22C | −40…+150 °C; 20–95 % отн. вл. | 22,5 л | Климатические камеры → |
| Стандартные климатические камеры SMC | SMC-80D … SMC-1000D | до −70…+180 °C; 10–98 % отн. вл.* | 80 / 150 / 225 / 408 / 1000 л | Климатические камеры → |
| Камеры сверхнизких температур | SM-64E, SM-64F | −75…+180 / −85…+180 °C | 64 л | Температура / ESS → |
| Камеры быстрого изменения температуры (ESS) | SMC-KS / SM-KS | 5 / 10 / 15 / 20 °C/мин | стандартные и проходные исполнения | Температура / ESS → |
| Термоудар, двухзонные камеры | SM-19-2P-CA … SM-408-2P-CB-W | до −65…+150 °C; перенос ≤ 10 с | 19–408 л | Термоудар → |
| Термоудар, трёхзонные камеры | SM-80-3P-CA-W … SM-1000-3P-CA-W | до −65…+150 °C | 80 / 150 / 408 / 1000 л | Термоудар → |
| Аккумуляторы: заряд-разряд | SM-BCD-504C-FB | −40…+150 °C | 504 л × 2 | Аккумуляторы → |
| Аккумуляторы: жидкостное терморегулирование | SM-LCP-1638A, SM-LCP-1755A, SM-LCP4-331A | воздух 0…+100 °C; охлаждающая плита +10…+60 °C | 331 × 4 / 1638 / 1755 л | Аккумуляторы → |
| Высотные камеры | SM-VTH-500D-W, SM-VTH-1000D-W, SM-VT-4500A-W | от атмосферного до 500 Па | 500 / 1000 / 4500 л | Высотные / вакуумные → |
| Крупногабаритные высотные камеры | SM-VT-8400D-W, SM-VTH-12m³C-W | от атмосферного до 500 Па | 8,4 / 12 м³ | Высотные / вакуумные → |
| Проходные климатические камеры | проектные и серийные исполнения | до −70…+180 °C; 10–98 % отн. вл.* | примерно 7,5–36 м³ | Проходные камеры → |
| Проходные камеры ESS | проектные исполнения | 5–20 °C/мин | обычно 5–50 м³ и более | Проходные камеры → |
| Камеры HAST | SM-HAST-45A | +105…+135 °C; 70–100 % отн. вл. | сосуд давления Ø450 × 550 мм | Ускоренное старение → |
| Система локального термотестирования | SM-TTS-D, SMS-810-10S | SM-TTS-D: −70…+180 °C, переход −40 ↔ +85 °C ≈ 20 с; SMS-810-10S: −80…+225 °C, переход −55 ↔ +125 °C ≈ 10 с (по потоку без нагрузки) | локальный поток сухого сжатого воздуха | Страница SMS-810-10S → |
| Электротермотренировка памяти | система электротермотренировки (Memory Burn-in) | температурное старение под электрической нагрузкой | платы тренировки / микросхемы / память / SSD | Ускоренное старение → |
| Испытания серверного оборудования | линия для источников питания / ICT / FCT плат MLB / тестер плат BP | производственный функциональный контроль | стенд или линия | Автоматизация → |
* Диапазон относительной влажности зависит от температуры. У стандартных климатических серий минимальные 10 % указаны в области примерно +60…+85 °C.
Испытательные воздействия
От одного фактора до комплексной испытательной среды
Набор воздействий задаётся методикой. Наличие отдельных функций в ассортименте производителя не означает, что они одновременно доступны в любой камере.
Инженерный подбор
Какие исходные данные определяют конфигурацию испытательной камеры
Для корректного выбора недостаточно одной температуры или номинального объёма. Камера, оснастка, испытуемое изделие и инфраструктура площадки рассматриваются как единая испытательная система.
Размеры, масса, количество, рабочее положение, стеллажи или оснастка и технологические зазоры.
Минимум и максимум, выдержки, число циклов, скорость нагрева и охлаждения, критерии стабилизации.
Пары «температура — влажность» на каждом этапе и проверка их попадания в рабочую область выбранной камеры.
Рассеиваемая мощность работающего изделия и изменение тепловой нагрузки по этапам программы.
Давление, вибрация, вода, пыль, коррозионная среда, УФ- или ксеноновое излучение, электрическая нагрузка.
Электрохимическая система, запасённая энергия, ток заряда-разряда (C-rate), ожидаемый сценарий отказа и требуемая архитектура защитных систем.
Силовые, сигнальные, оптические и жидкостные вводы, датчики, зарядно-разрядное устройство и внешние приборы.
Конкретный стандарт или внутренняя программа, допуски, точки измерения, длительность и критерии результата.
Электропитание, охлаждение, вода, дренаж, вентиляция, газоотвод, маршрут доставки и сервисные зоны.
Методики испытаний
Оборудование выбирают под метод испытания, а не по списку стандартов
Sanwood указывает применимость отдельных серий к международным отраслевым методам. Итоговое соответствие зависит от конкретной камеры, датчиков, калибровки, образца, оснастки и процедуры проведения испытания.
Международные и отраслевые методики испытаний
Для климатических, ESS, высотных, комбинированных (AGREE), батарейных, HAST и полупроводниковых решений производитель ссылается на соответствующие методы IEC, MIL-STD, RTCA, JEDEC, SAE, UL и другие отраслевые процедуры.
Климат / температура / ESS
Высота / комбинированные воздействия
Аккумуляторы / HAST / полупроводники
Соответствие конкретной методике определяется диапазонами и точностью поддержания параметров, динамикой камеры, измерительными средствами, калибровкой и программой испытаний.
Отрасли
Испытательные системы для промышленности, электроники и исследований
Одна и та же камера может применяться в разных отраслях, но испытательный профиль, оснастка, защитные функции и критерии приёмки определяются конкретным изделием и методикой.
Аккумуляторы и накопление энергии
Ячейки, модули, батарейные сборки, электромобили и системы накопления энергии: климатические режимы, заряд-разряд, терморегулирование батарей и испытания на безопасность.
Автомобильная промышленность
Электронные блоки управления, датчики, силовая электроника, аккумуляторные системы, крупные агрегаты и климатические испытания транспортных средств целиком.
Авиация и космическая техника
Термоциклирование, пониженное давление, комбинированные воздействия (AGREE), термоудар и специальные крупногабаритные системы.
Полупроводники и электроника
HAST, термоциклирование, испытания накопителей SSD, электротермотренировка памяти, локальное термотестирование (SMS-810-10S) и отбраковка по надёжности.
Серверы и центры обработки данных
Испытания серверного оборудования, автоматизированные линии для источников питания, внутрисхемный и функциональный контроль материнских и объединительных плат.
Материалы и покрытия
Температурно-влажностное старение, УФ- и ксеноновое старение, коррозионные и другие внешние воздействия.
Робототехника
Испытания датчиков, приводов, управляющей электроники и полных систем при климатических и комбинированных воздействиях.
Фотоэлектрика и новая энергетика
Влажное тепло 85 °C/85 %, УФ-старение, климатические циклы и проверка компонентов энергетических систем.
НИИ и испытательные лаборатории
Исследовательские, квалификационные, сравнительные и приёмочные программы с проектной конфигурацией камеры.
Sanwood Technology
Производитель камер для испытаний на внешние воздействия и комплексных лабораторных решений «под ключ»
Разработка испытательного оборудования с 1995 года
Sanwood выпускает стандартные и проектные камеры для испытаний на внешние воздействия для электротранспорта и систем накопления энергии, полупроводниковой отрасли, солнечной энергетики, автомобилестроения, авиакосмической и оборонной промышленности.
Продуктовая программа Sanwood охватывает компактные и проходные климатические камеры, системы температуры и влажности, оборудование для аккумуляторов, термоудара, высотных испытаний, ESS, комбинированных воздействий (AGREE), HAST и автоматизированного контроля серверной электроники.
Система менеджмента компании сертифицирована по ISO 9001, ISO 14001 и ISO 45001; для оборудования также применяется сертификация CE. Комплект документов для конкретной модели определяется составом поставки.
Корпоративные показатели характеризуют производственную и инженерную базу Sanwood по данным производителя. Состав сертификатов и сопроводительной документации уточняется для конкретной модели и комплектации.
ГК «Криосистемы» и Sanwood
Инженерный подбор, поставка, интеграция и сопровождение
Задача — не просто выбрать камеру из каталога, а связать характеристики оборудования с реальной методикой, образцом и инфраструктурой вашей площадки.
Инженерные возможности ГК «Криосистемы»
Испытательное оборудование и инженерные возможности ГК «Криосистемы»
Вопросы и ответы
Частые вопросы об испытательном оборудовании Sanwood
Какие основные типы оборудования выпускает Sanwood?
Sanwood выпускает климатические и температурные камеры, системы для аккумуляторов, термоудара, высотных и термовакуумных испытаний, проходные комплексы, камеры комбинированных воздействий (AGREE), ESS, HAST и автоматизированные решения для электроники. Номенклатура охватывает как серийные лабораторные камеры, так и проектные крупногабаритные системы.
Какую минимальную температуру обеспечивают камеры Sanwood?
Сверхнизкотемпературные модели SM-64E и SM-64F работают соответственно в диапазонах −75…+180 °C и −85…+180 °C. Для более низких температур требуется отдельное специализированное исполнение.
Какую скорость изменения температуры обеспечивают ESS-камеры?
Для серии ESS доступны варианты 5, 10, 15 и 20 °C/мин в интервале от +155 до −55 °C и обратно. Достижимая скорость с реальным образцом зависит от его массы, теплоёмкости, собственного тепловыделения и условий измерения.
Чем высотная камера отличается от термовакуумной системы?
Высотная камера моделирует пониженное атмосферное давление; для серий Sanwood минимальное давление достигает 500 Па. Термовакуумная система относится к существенно более глубокому вакууму и использует отдельную вакуумную и тепловую архитектуру; рабочее давление термовакуумной конфигурации составляет ≤ 1,3 × 10⁻³ Па.
Можно ли подобрать камеру для крупного изделия или полной батарейной сборки?

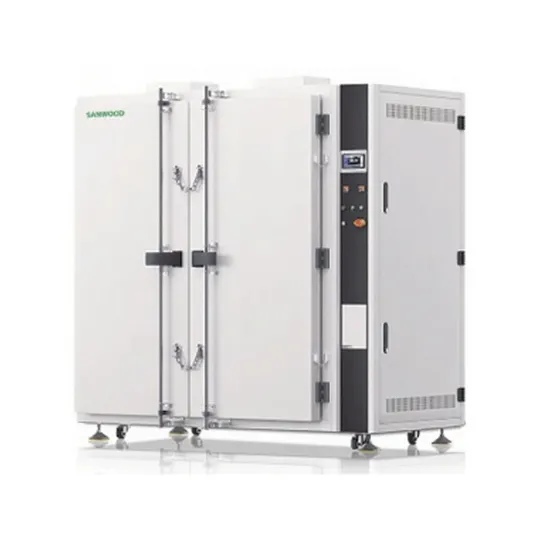

Да. Для крупных объектов Sanwood выпускает проходные климатические и ESS-камеры, системы для транспортных средств, батарейных сборок и крупногабаритных высотных испытаний. При проектировании учитываются габариты и масса изделия, нагрузка на пол, дверные проёмы, кабельные трассы, тепловыделение и инженерная инфраструктура помещения.
Что означают уровни опасности EUCAR 0–7 применительно к испытаниям аккумуляторов?
Шкала уровней опасности EUCAR классифицирует характер последствий отказа аккумулятора. Уровень EUCAR не является сертификатом камеры: требуемая конфигурация защитных систем определяется электрохимической системой и запасённой энергией образца, методикой испытаний и ожидаемым сценарием отказа.
Подходит ли одна климатическая камера для любой пары температуры и влажности?
Нет. Температура и относительная влажность образуют рабочую область. Например, у стандартной серии SMC минимальные 10 % относительной влажности указаны при +60…+85 °C. Каждую точку испытательной программы нужно проверять отдельно.
Есть ли решения для ускоренного старения электроники и материалов?
Да. В зависимости от механизма деградации применяются влажное тепло 85 °C/85 %, HAST, электротермотренировка памяти, температурные испытания накопителей SSD, термоциклирование, УФ- и ксеноновое старение. Универсального пересчёта «N часов испытания = N лет эксплуатации» нет: модель ускорения должна соответствовать конкретному механизму отказа.
Есть ли автоматизированные решения для серверной электроники?
Да. В направление испытаний серверного оборудования входят автоматизированная линия испытаний серверных источников питания, стенды для мощных блоков распределения питания переменного тока (AC-PDU), вакуумная оснастка внутрисхемного контроля плат DPU, стенд функционального контроля материнских плат (MLB) и тестер объединительных плат (BP).
Можно ли подобрать Sanwood под ГОСТ или внутреннюю методику предприятия?
Да, если технические возможности конкретной конфигурации воспроизводят необходимые режимы. При подборе проверяются диапазоны, скорости, допуски, рабочий объём, тепловая нагрузка, датчики, дополнительные воздействия и критерии результата — а не только название стандарта.
Какие данные нужны для предварительного подбора?
Размеры и масса образца, температурный и влажностный профиль, скорость переходов, тепловыделение, дополнительные воздействия, методика, количество изделий, требования к вводам и условия размещения. Для аккумуляторов дополнительно указывают электрохимическую систему, запасённую энергию, ток заряда-разряда (C-rate) и ожидаемый сценарий отказа; для высотных и вакуумных испытаний — абсолютное давление и требуемую динамику откачки.
Подберём оборудование Sanwood под вашу методику и образец
Передайте техническое задание или описание испытания. Инженеры ГК «Криосистемы» помогут определить подходящее направление, проверить критичные параметры и подготовить конфигурацию для предметного технико-коммерческого предложения.
Актуальные предложения и ключевые направления
