Sanwood Technology · Температурные и термоциклические испытания

Температурные камеры, ESS и термоудар Sanwood

Оборудование для температурной выдержки, программируемого термоциклирования, отбраковочных испытаний быстрым изменением температуры (ESS) и резкого термоудара. Выбор определяется не только крайними температурами, но и скоростью перехода, массой и тепловыделением образца, временем восстановления среды и допустимостью перемещения изделия.

Сравнить методы

Быстрое изменение температуры (ESS), обычное термоциклирование и термоудар создают разные виды теплового воздействия на изделие

−85…⁠+180 °Cмаксимальный подтверждённый диапазон компактной серии сверхнизких температур

5 / 10 / 15 / 20 °C/минварианты скорости нагрева и охлаждения камер ESS в заданном интервале

2 / 3 зоныперенос образца или переключение воздушных потоков при термоударе

Сначала определите требуемый характер температурного воздействия

Камера выдержки, камера ESS и камера термоудара могут иметь похожие предельные температуры, но воздействуют на изделие по-разному. Метод должен соответствовать испытательной программе и предполагаемому механизму отказа.

Выдержка и обычное термоциклированиеСтабильная температура, программируемые выдержки и последовательные температурные циклы.Камеры высоких и низких температур → Быстрое изменение с заданной скоростьюПовторяемые нагрев и охлаждение с контролируемой скоростью для отбраковочных испытаний и ускоренного выявления дефектов.Камеры ESS → Резкая смена средыДвухзонный перенос, трёхзонное переключение воздуха или горизонтальная схема для крупной загрузки.Термоудар →

Основные типы оборудования Sanwood

В актуальном каталоге производителя температурные камеры, камеры быстрого изменения температуры (ESS), камеры термоудара и системы локального термотестирования выделены в самостоятельные продуктовые семейства. Их характеристики нельзя сравнивать напрямую без учёта метода испытания.

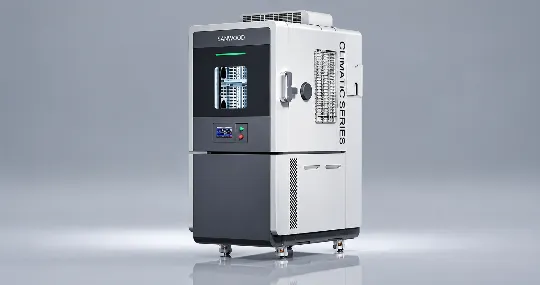

Камера Sanwood для высоких и низких температур

Термоциклирование

Камеры высоких и низких температур

Базовое оборудование для температурной выдержки, хранения и программируемого термоциклирования. Серия SM включает несколько стандартных рабочих объёмов и четыре исполнения по нижнему температурному пределу.

Модели SM-80D / 150D / 225D / 408D / 1000D
Исполнение D: −70…⁠+180 °C
Стандартные объёмы: 80 / 150 / 225 / 408 / 1000 л

Сверхнизкотемпературная испытательная камера Sanwood

Сверхнизкие температуры

Сверхнизкотемпературные камеры

Компактная серия для программ, в которых нижнего предела −70 °C недостаточно. Модели SM-64E и SM-64F имеют одинаковую рабочую зону, но различаются минимальной температурой.

SM-64E: −75…⁠+180 °C
SM-64F: −85…⁠+180 °C
Рабочий объём 64 л; внутренняя зона 400 × 400 × 400 мм

Камера быстрого изменения температуры Sanwood (ESS)

ESS

Камеры быстрого изменения температуры (ESS)

Для отбраковочных испытаний воздействием окружающей среды (ESS, Environmental Stress Screening), быстрого термоциклирования и выявления скрытых дефектов в электронике и сборках. Производитель предлагает линейные и нелинейные режимы изменения температуры.

Серии SMC-KS / SM-KS
Охлаждение +155 → −55 °C: 5 / 10 / 15 / 20 °C/мин
Нагрев −55 → +155 °C: 5 / 10 / 15 / 20 °C/мин

Двухзонный термоудар

Горячая и холодная зоны предварительно стабилизируются, после чего корзина с образцом механически перемещается между ними. Такой метод создаёт более резкое воздействие, чем обычное термоциклирование.

Серия SM-…-2P: рабочие объёмы 19–408 л
Диапазон термоудара до −65…⁠+150 °C в зависимости от исполнения
Время переноса ≤ 10 с; восстановление среды — до 5 мин для опубликованной серии

Трёхзонный термоудар

Образец остаётся неподвижным в испытательной зоне, а система переключает горячий и холодный воздушные потоки. Схема подходит для тяжёлых, хрупких, подключённых или оснащённых датчиками изделий.

Модели 80 / 150 / 408 / 1000 л
Диапазон термоудара до −65…⁠+150 °C в зависимости от исполнения
Восстановление температуры — до 5 мин для опубликованной серии

Горизонтальная камера термоудара Sanwood SM-1000-2P-CB-W

Крупная загрузка

Горизонтальный двухзонный термоудар

Исполнение для крупной, тяжёлой или нестандартной загрузки, когда вертикальный механизм переноса неудобен. Корзина перемещается между горячей и холодной зонами в горизонтальном направлении.

SM-1000-2P-CB-W: корзина 1600 × 800 × 800 мм, 1000 л
Диапазон термоудара: −55…⁠+150 °C
Перенос — до 30 с; восстановление — до 20 мин

Система локального термотестирования Sanwood SMS-810-10S с выносной термоголовкой

Полупроводники и электроника

Системы локального термотестирования

Локальные системы для полупроводников, микросхем, датчиков и электронных компонентов. Вместо изменения температуры всей рабочей камеры система подаёт чистый сухой воздух требуемой температуры через термоголовку непосредственно на компонент; питание и измерительные цепи остаются подключёнными.

SM-TTS-D: −70…⁠+180 °C; переход −40 ↔ +85 °C — около 20 с на выходе без нагрузки
SMS-810-10S: −80…⁠+225 °C; переход −55 ↔ +125 °C — около 10 с; точность ±0,5 °C
Регулирование по температуре воздуха или по обратной связи от образца; жидкий азот не требуется

Страница модели SMS-810-10S

Сравнение методов температурного воздействия

Одинаковые крайние температуры не означают одинаковую нагрузку на изделие. Сравнивать нужно способ создания температурного перехода, условия измерения и поведение реального образца.

Таблица прокручивается по горизонтали.

Сравнение температурной выдержки, быстрого изменения температуры, термоудара и локального термотестирования
Метод	Как создаётся воздействие	Что критично при выборе
Температурная выдержка / термоциклирование	Температура всей рабочей зоны изменяется по программе	Диапазон, равномерность, стабильность, масса и тепловыделение загрузки
Быстрое изменение температуры (ESS)	Камера быстро нагревает и охлаждает рабочую зону с заданной скоростью	Линейная или нелинейная скорость, интервал измерения, загрузка и мощность изделия
Двухзонный термоудар	Образец физически переносится между горячей и холодной зонами	Время переноса, масса корзины, крепление и кабельные соединения
Трёхзонный термоудар	Образец неподвижен; к нему попеременно подаются горячий и холодный потоки	Время восстановления, воздушный поток, тепловая нагрузка и оснащение образца датчиками
Локальное термотестирование (SMS-810-10S, SM-TTS-D)	Локальный поток сухого сжатого воздуха воздействует непосредственно на компонент или небольшую область	Температура самого образца, геометрия сопла и оснастки, отличие температуры потока от температуры образца

Важно: для SM-TTS-D значение около 20 секунд относится к изменению температуры выходного потока −40 ↔ +85 °C при нормированных условиях без нагрузки; для SMS-810-10S около 10 секунд — к переходу потока −55 ↔ +125 °C. Это не означает, что сам испытуемый компонент достигает новой температуры за то же время.

Не смешивайте скорость, время переноса и время восстановления

В характеристиках температурного оборудования встречаются разные показатели динамики. Они описывают разные этапы испытания, и сравнивать их как одну и ту же величину нельзя.

Скорость изменения температуры

Для камер ESS указывают °C/мин, температурный интервал и способ расчёта — линейный или нелинейный. Реальная динамика зависит от массы, теплоёмкости и тепловыделения загрузки.

Перенос и восстановление среды

При двухзонном термоударе время механического переноса образца отличается от времени, за которое рабочая среда после перемещения возвращается к заданным условиям.

Температура самого образца

Температура воздуха в камере или выходного потока не равна температуре изделия. Если методика требует контроля температуры образца, задают точки измерения и критерий выдержки после достижения требуемого значения.

Что указать в запросе на подбор

Эти данные позволяют выбрать не просто требуемый температурный диапазон, а подходящий способ создания теплового воздействия.

Температурный профиль

Минимальная и максимальная температура, число циклов, длительность выдержек, допуски и применяемая методика.

Динамика

Требуемая скорость нагрева и охлаждения, рабочий интервал, допустимое время переноса и восстановления среды.

Испытательная загрузка

Размеры, масса, теплоёмкость, оснастка, способ крепления, тепловыделение под питанием и необходимость подключения кабелей.

Комбинированные воздействия

Влажность, вибрация или другие факторы. Для комбинированных испытаний (AGREE) температуру, влажность и вибростенд рассматривают как единую испытательную систему.

Частые вопросы

Можно ли заменить термоудар быстрым циклом ESS?

Не автоматически. Камера ESS изменяет температуру рабочей зоны с контролируемой скоростью, а камера термоудара создаёт резкую смену среды переносом образца или переключением потоков. Эквивалентность определяется только конкретной методикой.

Всегда ли максимальная скорость изменения температуры лучше?

Нет. Скорость должна соответствовать программе испытаний и ожидаемому механизму повреждения. Более резкий переход может создавать иной вид нагрузки и не быть эквивалентным требуемой методике.

Когда выбирать трёхзонный, а не двухзонный термоудар?

Трёхзонная схема нужна, когда образец должен оставаться неподвижным: например, он тяжёлый, хрупкий, подключён к измерительным системам или имеет сложную кабельную оснастку. В двухзонной камере образец перемещается между горячей и холодной зонами.

Когда вместо камеры нужна система локального термотестирования?

Когда испытывается отдельный компонент или небольшой модуль, подключённый к стенду, и требуется быстро переходить между температурными точками без разрыва измерительных цепей. Для этого предназначена SMS-810-10S: поток сухого воздуха −80…⁠+225 °C подаётся через термоголовку непосредственно на образец. Для крупных изделий и однородной среды вокруг всего объекта нужна камера.

Когда требуются комбинированные испытания (AGREE)?

Когда необходимо совместное воздействие температуры, влажности и вибрации. Sanwood выпускает отдельные системы AGREE с интеграцией климатической камеры и электродинамического вибростенда; рабочие режимы и сопряжение согласуются как единый комплекс.

Температурные испытания могут дополняться влажностью, пониженным давлением, вибрацией или ускоренным старением — в зависимости от программы обеспечения надёжности изделия.

Подобрать камеру под температурный профиль

Передайте температурную программу, размеры и массу изделия, тепловыделение, требуемую скорость перехода и допустимость перемещения образца. Инженеры ГК «Криосистемы» помогут определить подходящий класс оборудования и конфигурацию.
