Поиск течей в вакуумных системах
Локализация негерметичностей в камерах, трубопроводах, фланцевых соединениях, арматуре и других элементах вакуумного контура.
Вакуумные системы · контроль герметичности
Течеискание и поиск негерметичностей вакуумных систем
Выполняем поиск негерметичностей, контроль герметичности вакуумных изделий и комплексную проверку вакуумных систем. Для решения задачи используем течеискатели, средства вакуумной откачки, измерения давления и вакуумную арматуру. Отдельное направление — работы с вакуумной изоляцией криогенных ёмкостей.
Поиск негерметичностей
локализация участков, через которые газ поступает в вакуумную систему
Испытание изделий
проверка герметичности вакуумных изделий, узлов и сборочных единиц
Диагностика систем
оценка камеры, магистралей, арматуры, насосов и измерительной части
Криогенные ёмкости
работы с вакуумной изоляцией и откачкой изоляционного пространства
Суть задачи
Контроль герметичности и поиск течи — не одно и то же
Контроль герметичности позволяет определить, соответствует ли изделие или система заданным требованиям по утечке. Течеискание решает следующую задачу — помогает локализовать конкретный участок негерметичности.
В вакуумной системе источником проблемы может быть не только очевидное соединение. Необходимо учитывать состояние фланцев и уплотнений, сварных швов, арматуры, вводов, трубопроводов, измерительных портов и других элементов вакуумного контура.
Поэтому при нестабильном вакууме течеискание часто выполняется как часть более широкой диагностики оборудования и вакуумной системы.
Состав услуги
Какие задачи решаем
Объём проверки определяется конструкцией изделия, требуемым уровнем герметичности, условиями эксплуатации и доступностью отдельных участков системы.
Контроль герметичности изделий
Проверка вакуумных изделий, узлов, сосудов и сборочных единиц в соответствии с согласованной программой испытаний.
Комплексная диагностика
Проверка системы в случаях, когда снижение вакуума может быть связано как с течью, так и с состоянием оборудования или режимом эксплуатации.
Контроль после монтажа
Проверка соединений и участков вакуумной системы после сборки, ремонта, модернизации или повторного монтажа оборудования.
Вакуумная изоляция криогенных ёмкостей
Откачка изоляционного пространства и связанные работы с вакуумной изоляцией криогенных сосудов и ёмкостей.
Проверка после ремонта
Контроль вакуумного контура после устранения выявленного дефекта, замены уплотнений или других восстановительных работ.
Методика
Как выбирается способ контроля
Универсальной схемы испытаний для всех объектов нет. Метод зависит от конструкции изделия, рабочего давления, требуемой чувствительности, доступности поверхности и возможности создать необходимые условия внутри или снаружи объекта.
Гелиевое течеискание под вакуумом
Исследуемый объём откачивается, после чего потенциальные участки негерметичности проверяются с применением контрольного газа и течеискателя.
- вакуумные камеры;
- трубопроводы и арматура;
- фланцевые соединения;
- вакуумные вводы и узлы.
Поиск конкретного участка негерметичности
После подтверждения наличия течи проверка последовательно сужается до участка, соединения или элемента, который требует дополнительного осмотра или ремонта.
- уплотнения;
- сварные соединения;
- клапаны;
- измерительные порты.
Диагностика всей вакуумной установки
Если причина нестабильного вакуума неизвестна, течеискание связывается с анализом давления, состояния насосов, арматуры и измерительных средств.
- оценка динамики откачки;
- контроль давления;
- проверка вакуумной обвязки;
- исключение смежных неисправностей.
Объекты контроля
Какие элементы вакуумного контура требуют проверки
Вакуумные камеры
Корпус, крышки, двери, люки и технологические соединения.
Фланцы и уплотнения
Разъёмные соединения, эластомерные и металлические уплотнения.
Вакуумная арматура
Клапаны, затворы и другие элементы разделения вакуумных объёмов.
Трубопроводы
Магистрали, переходы, гибкие элементы и участки вакуумной обвязки.
Сварные соединения
Участки сварных швов камер, трубопроводов и технологических узлов.
Вакуумные вводы
Электрические, механические и другие гермовводы через стенку камеры.
Измерительные порты
Датчики давления, вакуумметры и места их подключения.
Криогенные ёмкости
Вакуумное изоляционное пространство и связанные с ним соединения.
Инженерное оснащение
Для течеискания недостаточно одного прибора
Чтобы провести проверку, необходимо подготовить объект к требуемому режиму, обеспечить вакуумную откачку, контролировать давление и правильно подключить измерительное оборудование.
Поэтому при выполнении работ могут использоваться не только течеискатели, но и вакуумные насосы, вакуумметры, арматура и соединительные элементы.
Для задач, где загрязнение рабочей системы маслом недопустимо, могут применяться безмасляные средства вакуумной откачки.
- Гелиевые течеискатели.
- Вакуумные насосы и откачные средства.
- Средства измерения вакуума.
- Вакуумная арматура.
- Соединительные элементы и переходники.
- Безмасляная откачка для чувствительных процессов.
Порядок выполнения работ
Как проходит течеискание
Уточняем задачу
Определяем объект контроля, проблему, требуемый режим, конструктивные ограничения и доступность проверяемых участков.
Анализируем вакуумную схему
Уточняем состав насосов, арматуры, измерительных приборов, объём системы и способ подключения оборудования.
Готовим объект
Формируем необходимую схему откачки и измерения, изолируем участки системы и выводим оборудование в режим проверки.
Проводим контроль
Последовательно проверяем потенциальные участки негерметичности в соответствии с выбранной методикой.
Локализуем проблему
При обнаружении отклонения сужаем область поиска до конкретного соединения, узла или элемента системы.
Определяем дальнейшие действия
Формируем рекомендации по устранению дефекта, ремонту, замене компонентов или дополнительной диагностике системы.
Исходные данные
Что сообщить инженеру
Для первичной оценки задачи желательно передать данные об объекте, вакуумной системе и требуемом результате проверки.
Если причина проблемы пока неизвестна, достаточно описать наблюдаемое поведение системы — инженер поможет определить, требуется течеискание или комплексная диагностика.
- Тип изделия или назначение вакуумной системы.
- Размер или рабочий объём проверяемого объекта.
- Требуемое и фактическое давление.
- Требования к герметичности, если они заданы в ТЗ.
- Схему вакуумной системы, если она доступна.
- Состав насосов, арматуры и измерительных приборов.
- Описание наблюдаемой проблемы.
- Фотографии соединений и оборудования.
- Информацию о предыдущем ремонте или разборке.
- Требования нормативной или эксплуатационной документации.
Реализованный проект
Контроль герметичности как часть комплексной испытательной системы
Автоматизированный высоковакуумный стенд
Автоматизированный стенд контроля герметичности
ГК «Криосистемы» разработала и ввела в эксплуатацию высоковакуумный стенд для контроля герметичности и термовакуумных испытаний изделий. В проекте реализован контроль методом вакуумной гелиевой камеры.
Параметры ниже относятся именно к этому реализованному проекту и показывают опыт компании в создании специализированных систем контроля герметичности.
Открыть проект →
1×10−10 Па·м³/с
пороговая чувствительность системы по гелию
800 л
рабочий полезный объём вакуумной камеры
до +400 °C
температура нагрева объекта испытаний
Вакуум + гелий
схема контроля герметичности в реализованном стенде
Следующий шаг
Что делать после обнаружения негерметичности
Течеискание определяет место или область проблемы. Дальнейший маршрут зависит от характера выявленного дефекта и состояния оборудования.

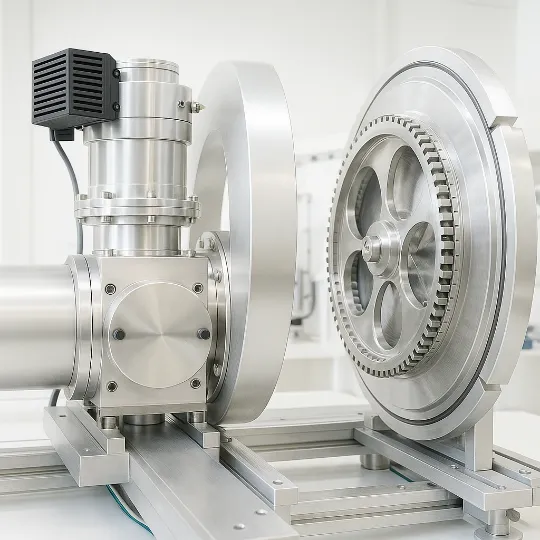

Диагностика оборудования
Если причина нестабильного вакуума не ограничивается одной течью и требуется проверка всей системы.
Подробнее →
Ремонт и сервис
Если после диагностики требуется восстановление насоса, измерительного оборудования или вакуумной системы.
Перейти в сервис →
Монтаж и пусконаладка
Проверка герметичности может быть частью сборки, повторного монтажа и ввода оборудования в эксплуатацию.
Подробнее →
Гелиевые течеискатели
Оборудование для самостоятельного контроля герметичности и поиска утечек на производстве или в лаборатории.
Перейти в каталог →
Вакуумметры
Средства контроля давления, необходимые для диагностики и эксплуатации вакуумных систем.
Перейти в каталог →
Реализованные проекты
Примеры вакуумных, испытательных и технологических установок, разработанных и интегрированных ГК «Криосистемы».
Смотреть проекты →
Частые вопросы
О поиске негерметичностей
Если система не держит вакуум, обязательно ли в ней есть течь?
Нет. Причиной могут быть негерметичность, повышенное газовыделение, загрязнение, состояние насоса, арматуры или измерительной системы. Поэтому иногда перед течеисканием требуется комплексная диагностика.
Можно ли проверить только одно соединение?
Да, если проблемный участок уже локализован и остальные части системы исключены. Если источник неизвестен, целесообразно проверять вакуумный контур последовательно.
Проверяете ли Вы изделия после ремонта или монтажа?
Контроль герметичности может выполняться после сборки, ремонта, замены уплотнений или повторного монтажа для проверки восстановленного участка.
Можно ли проверить крупную или сложную установку?
Возможность и методика определяются после анализа конструкции, объёма, доступности участков, схемы откачки и требуемого критерия герметичности.
Что делать, если место течи уже известно?
Передайте фотографии и описание участка. Инженер сможет определить, требуется повторное течеискание, ремонт соединения, замена уплотнения или дополнительная диагностика.
Может ли течеискание быть частью комплексных испытаний?
Да. Контроль герметичности может входить в программу испытаний вакуумной или термовакуумной установки и выполняться вместе с проверкой давления, температурных режимов и работы автоматики.
Нужно найти негерметичность или проверить изделие?
Передайте описание объекта, требуемый и фактический вакуум, известные требования к герметичности, схему системы и фотографии. Инженер рассмотрит задачу и поможет определить подходящую методику проверки и необходимое оборудование.
