Индивидуальное проектирование вакуумных откачных постов

Группа компаний «Криосистемы» — это квалифицированная инженерная экспертиза, помноженная на 25 лет практического опыта. Мы специализируемся на создании высокотехнологичных вакуумных систем и установок строго по техническому заданию заказчика.

Прозрачный выбор комплектующих

Проектирование и производство откачных постов любой сложности — наш профиль. Мы не предлагаем типовые решения, а создаем персонализированное оборудование: архитектура, силовые расчёты, компонентная база и степень автоматизации полностью диктуются спецификой технологического процесса. Результат — оборудование, идеально подогнанное под Вашу задачу, без компромиссов и лишних элементов.

Системы комплектуются турбомолекулярными насосами различных производителей — европейских, американских, российских и китайских (Anest Iwata, CBVAC, Edwards, Pfeiffer, HTC, Shimadzu, Baosi и др.).

Уровень компонентов напрямую определяет стоимость решения и условия его дальнейшей эксплуатации. На этапе проработки заказчику предоставляется объективная информация о различиях в гарантийном обслуживании и статистике надёжности, характерных для разных типов насосов, что позволяет принять взвешенное, информированное решение.

Опыт и высокая квалификация

За два десятилетия реализованы проекты для научных институтов, промышленных предприятий и государственных организаций. Накопленные компетенции дают возможность видеть задачу шире и предлагать системные решения, выходящие за рамки типовых.

Подтверждение на практике

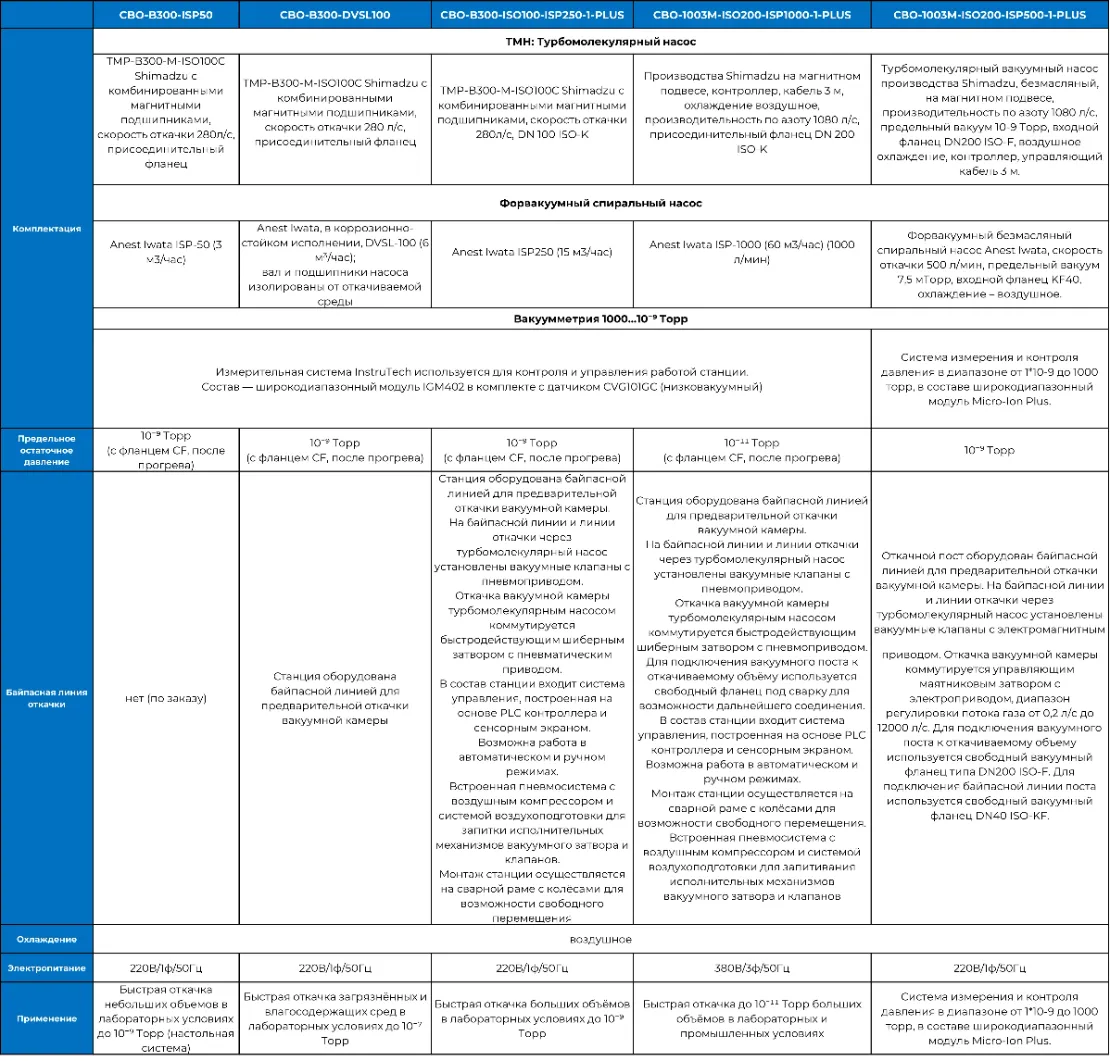

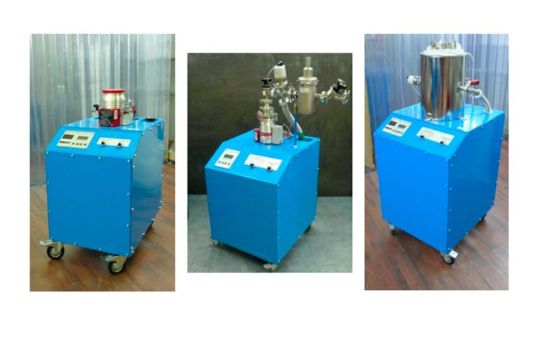

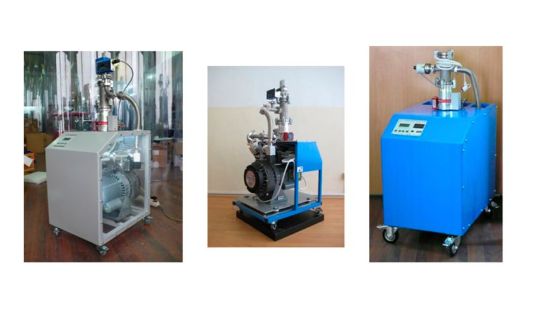

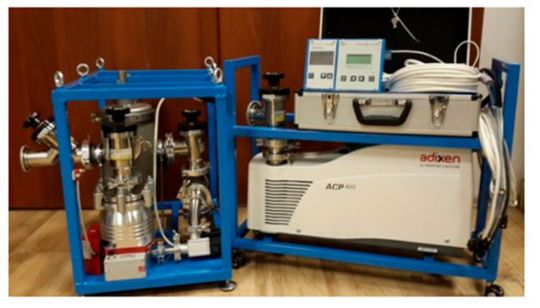

Далее представлены примеры кастомизированных вакуумных откачных постов с детальным описанием состава и ключевых технических характеристик. Каждый проект разработан под конкретные требования заказчика.

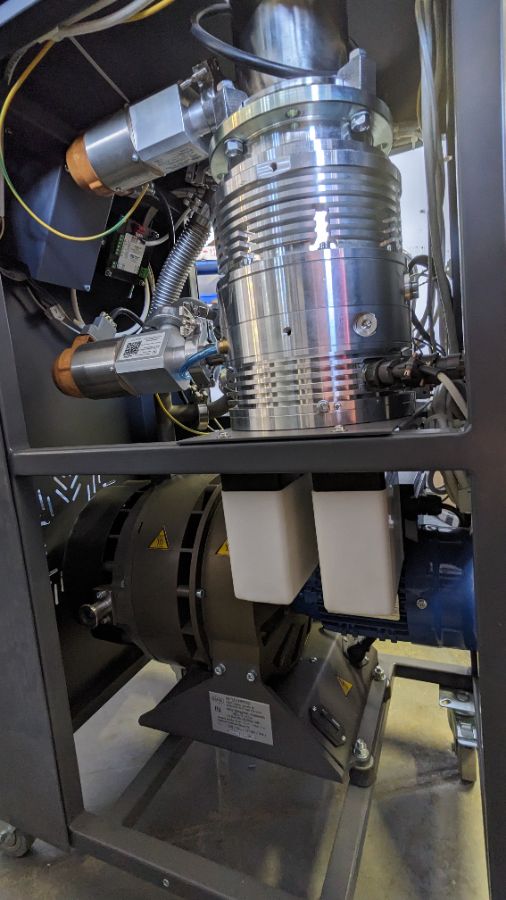

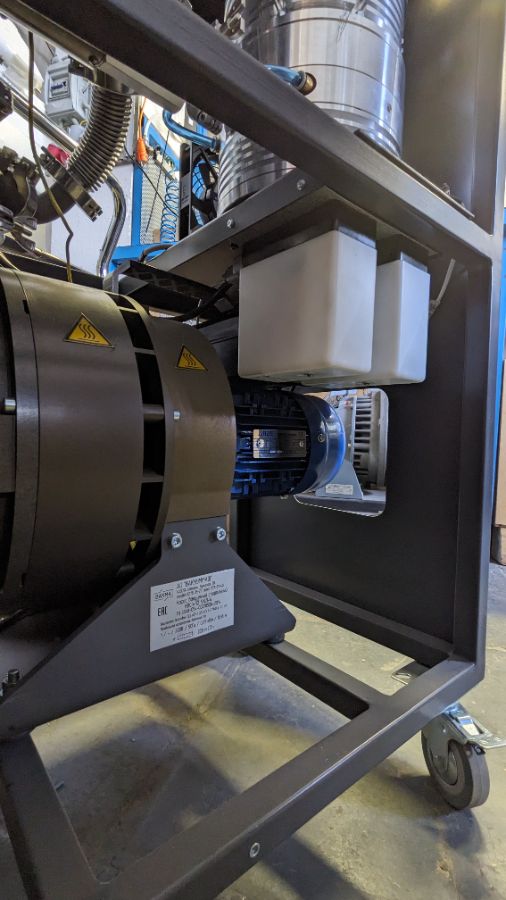

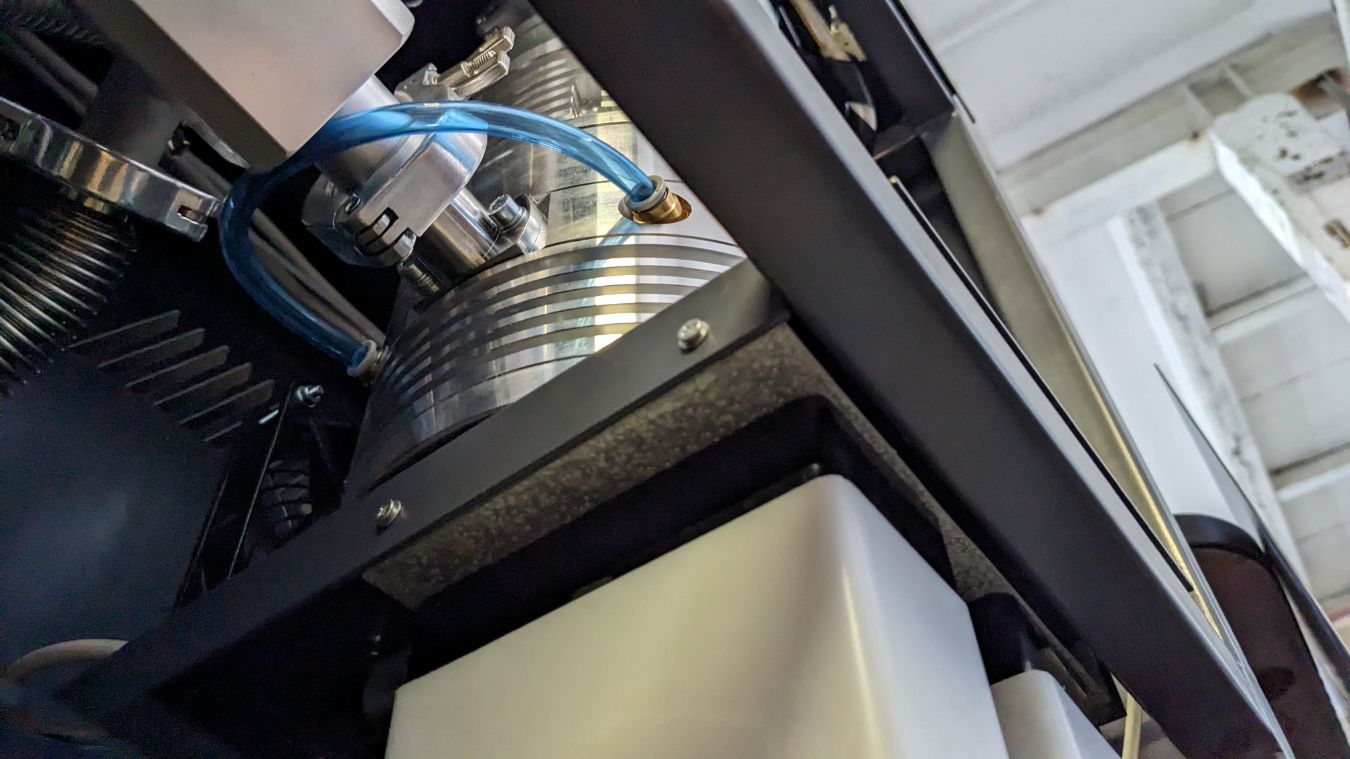

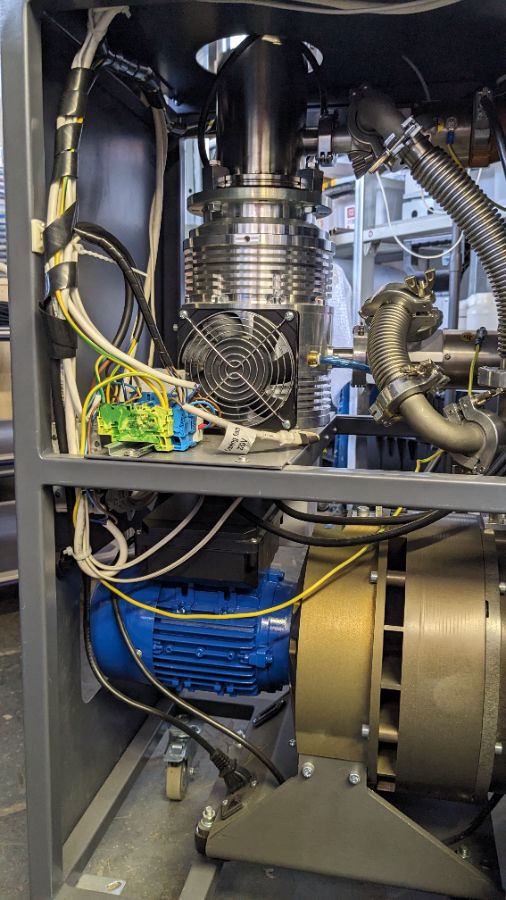

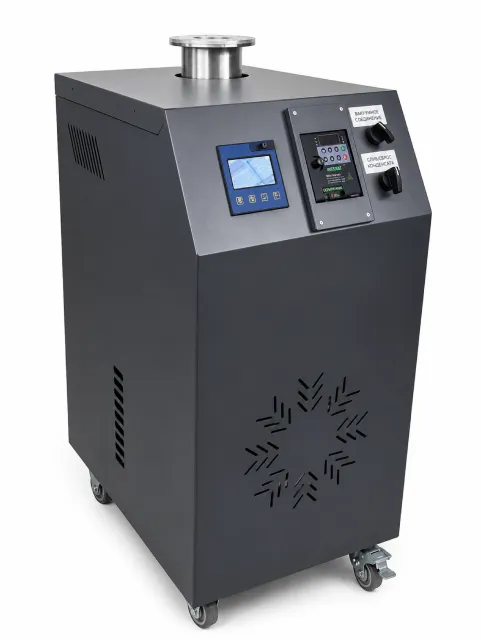

Пост высоковакуумный турбомолекулярный СВО-15/150 с байпасной линией

Пост высоковакуумный турбомолекулярный СВО-15/150 с байпасной линией

В реестре Минпромторга РФ № 10754591 100% отечественное производство

Состав комплекса:

Комплекс высоковакуумный турбомолекулярный КВТ-150 (ISO100) (ВЦМО, Россия), производительность по N2 - 160 л/с, предельный вакуум - 1,3×10⁻⁵ Па, входной фланец DN100 ISO-K, выходной фланец KF25, воздушное охлаждение, с контроллером.
Безмасляный спиральный насос НВСП-12 (ВАКМА, Россия). Скорость откачки 3,5 л/сек, предельный вакуум - 1 Па. Входной фланец KF25, выходной фланец KF25, охлаждение воздушное.
Датчик тепловой СК-ТС6 со вторичным прибором Мерадат-ВИТ16Т6 (Термодат, Россия) со встроенным OLED дисплеем, диапазон измерений 1,0·10⁻³ – 750 мм.рт.ст., фланец KF25.
Клапан КВМ-25 KF25 (ВАКМА, Россия) с э/магнитным приводом - 2 шт.
Тройник неравный, фланцы ISO100/KF25, материал: нерж. сталь 304.
Монтаж на единой раме с колесными опорами, изготовление рамы по утвержденному чертежу. Сборка и наладка в сервисном центре ГК «Криосистемы».
Схема управления обеспечивает работу поста в ручном режиме.
Передняя панель управления (кнопки, тумблеры).
Документация: паспорт, инструкция по эксплуатации на русском, гарантийный талон.

Скорость откачки по азоту	160 л/с
Скорость откачки спирального насоса	12,5 м³/час
Предельный вакуум	1,3×10⁻⁵ Па
Напряжение питания	~1ф х 220 В, 50 Гц
Потребляемая мощность	600 Вт
Масса	90 кг
Габариты ДхШхВ	1020х425х665 мм

Задать вопрос инженеру Подробнее о включении в реестр

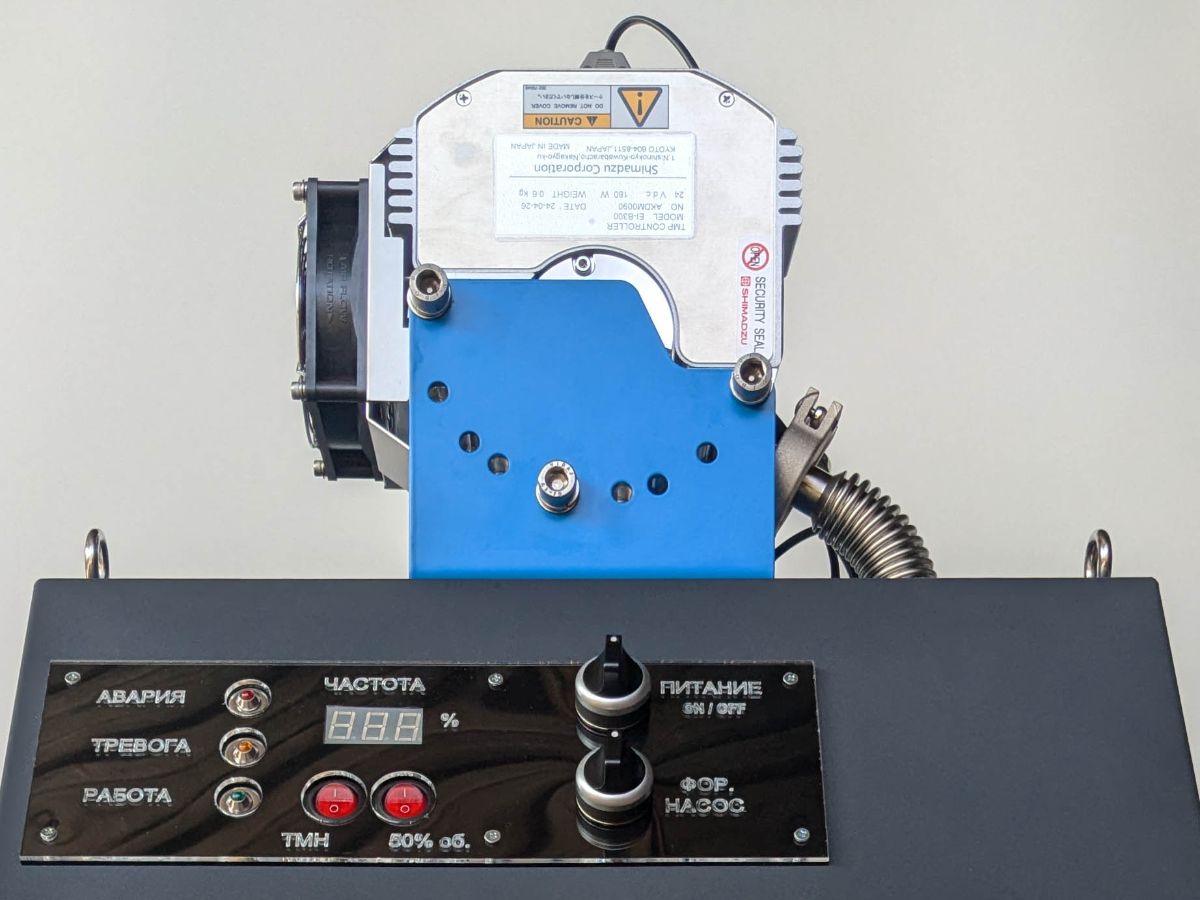

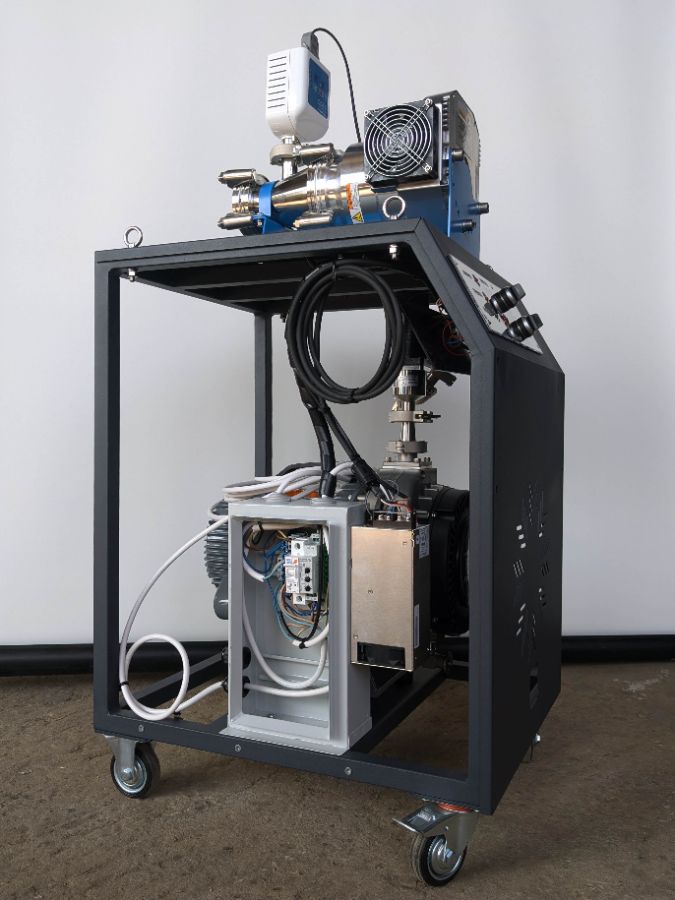

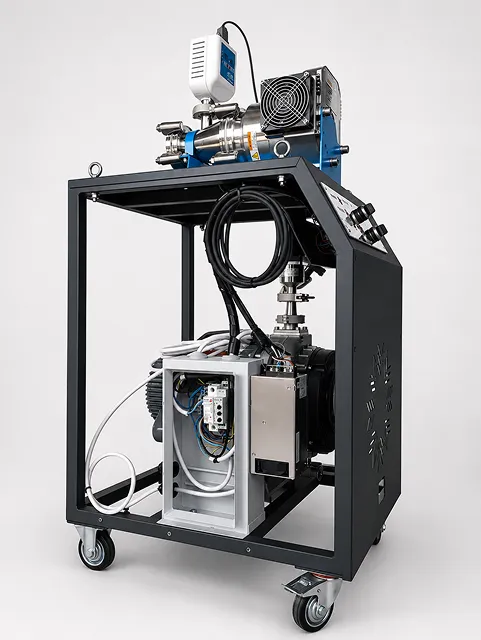

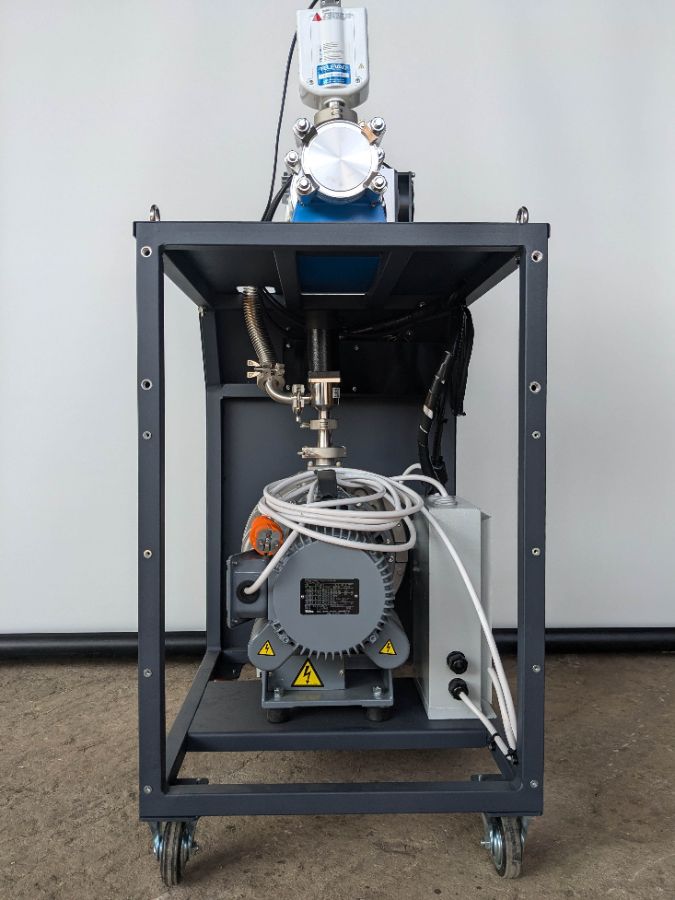

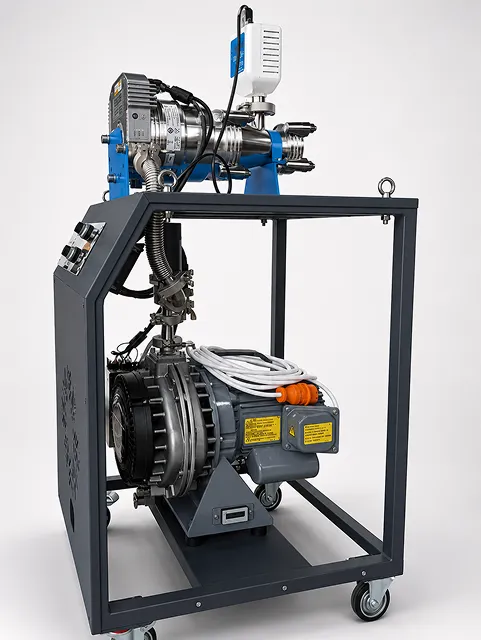

Пост высоковакуумный турбомолекулярный СВО-B300-ISP250-CC10 (прямоток)

Состав комплекса:

Турбомолекулярный вакуумный насос TMP B-300 (Shimadzu, Япония) с гибридными подшипниками, производительность по N2 - 280 л/с, предельный вакуум - 5*10⁻⁸ мбар, входной фланец DN100 ISO-K, выходной фланец KF16, воздушное охлаждение. С интегрированным контроллером.
Безмасляный спиральный насос ISP-250 (Anest Iwata, Япония). Скорость откачки 250л/мин, предельный вакуум 1,6 Па. Входной фланец KF25, выходной фланец KF16, охлаждение- воздушное
Вакуумметр широкодиапазонный CC-10 (Televac, США) низковакуумный кристаллический кварцевый датчик и высоковакуумный двойной инверсно-магнетронный датчик с холодным катодом, встроенный OLED дисплей, диапазон измерений от 1*10⁻⁹ до 1000 торр, фланец KF25,
Клапан угловой GDC-J16B(KF) 2419, сильфонное уплотнение штока, электромагнитный привод 1шт,
Адаптер конический ISO100RA63 1шт,
Тройник неравный, фланцы ISO63/KF25, материал: нерж.сталь 304;
Вакуумная соединительная арматура НТС (Тайвань) в комплекте;
Электрический бокс, питание- 220В/1ф/50Гц;
Монтаж на единой раме с колесными опорами, изготовление рамы по утвержденному чертежу. Сборка и наладка в сервисном центре ГК «Криосистемы";
Схема управления обеспечивает работу поста в ручном режиме;
Передняя панель управления (кнопки, тумблеры);
Документация: паспорт, инструкция по эксплуатации на русском, гарантийный талон.

Скорость откачки по азоту	280 л/с
Скорость откачки спирального насоса	250 л/мин
Предельный вакуум	1х10⁻⁶ Торр
Напряжение питания	~1ф х 220 В, 50 Гц
Потребляемая мощность	800 Вт
Масса	61,5 кг
Габариты ДхШхВ	450х550х1073 мм

Задать вопрос инженеру

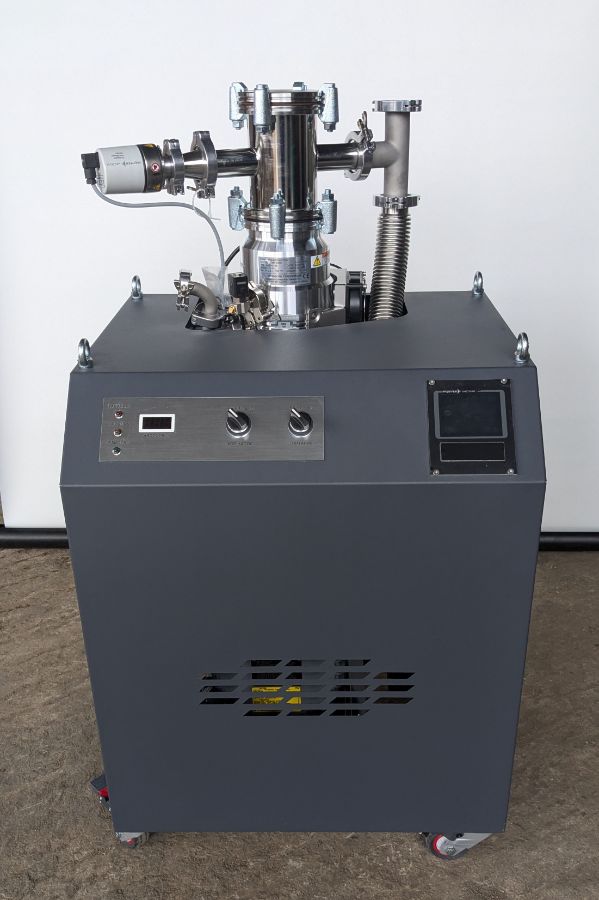

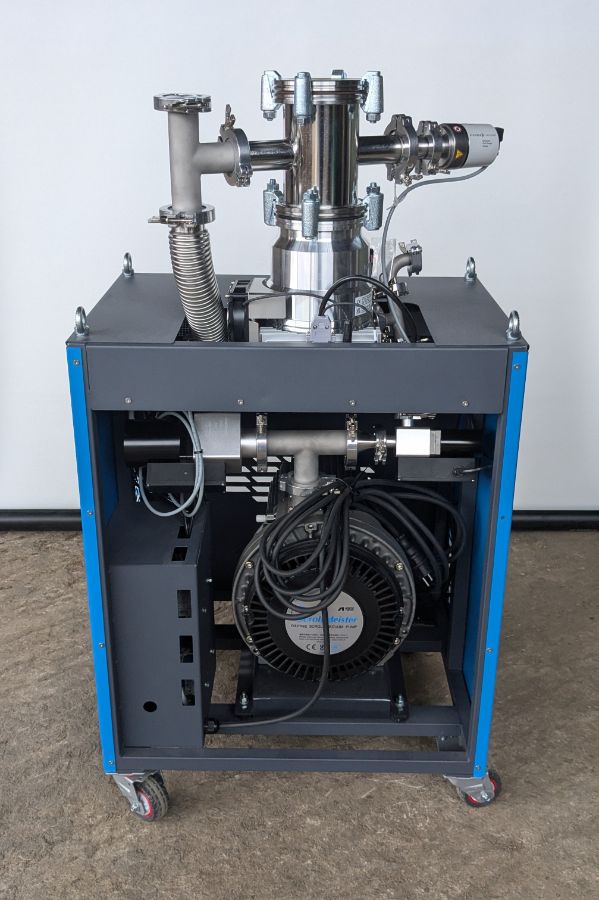

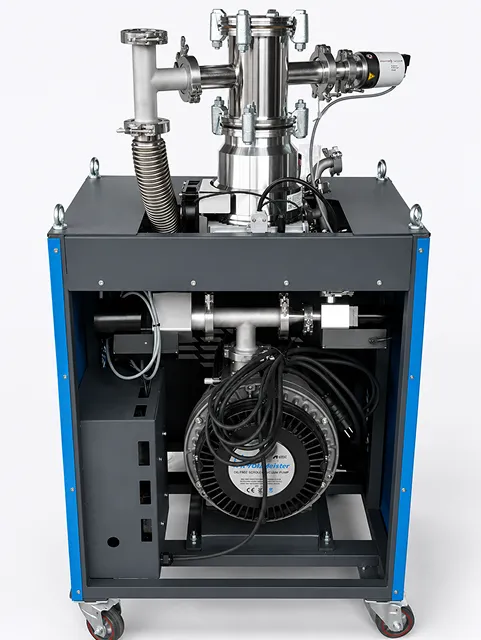

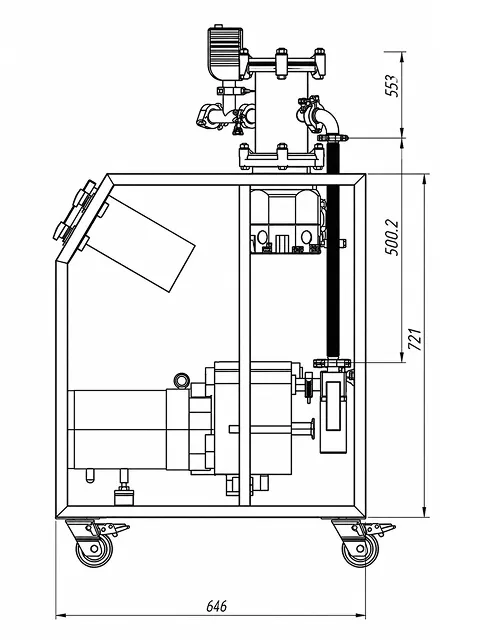

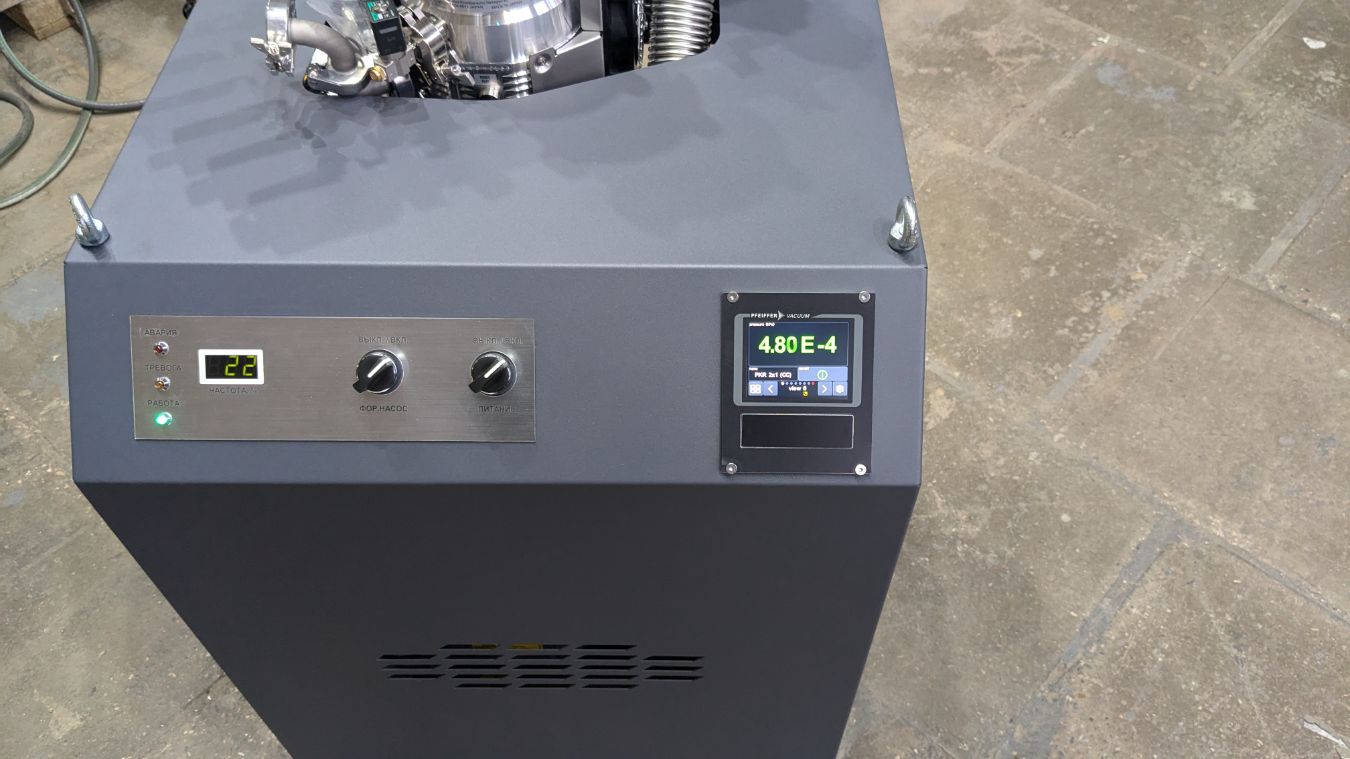

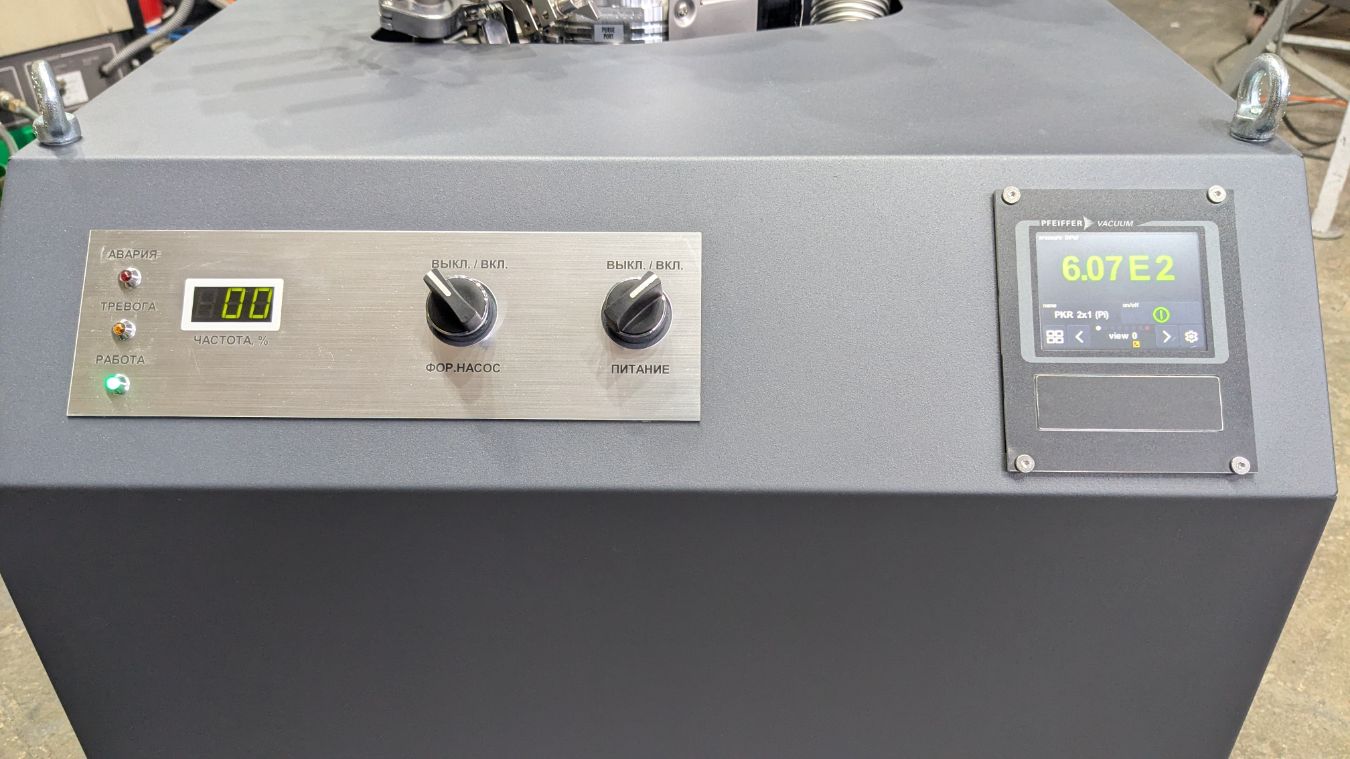

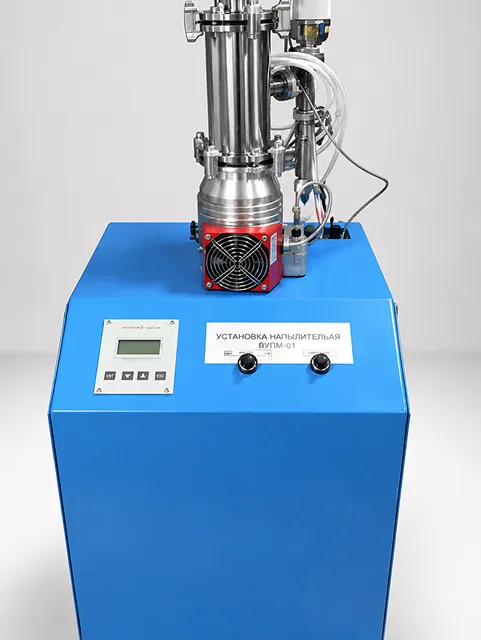

Пост вакуумный СВО-B300-ISP500-1

В комплекте:

Насос турбомолекулярный Shimadzu TMP-B300, входной фланец DN100 ISO-K;
Безмасляный спиральный насос Anest Iwata ISP-500C;
Клапан сверхвысоковакуумный AVBAK-CR16 полностью металлический, прогреваемый, фланцы CR16 вращающиеся;
Клапан сверхвысоковакуумный AVBAK-CR35 полностью металлический, прогреваемый, фланцы CR35 вращающиеся - 1 шт.;
Датчик широкодиапазонный PKR 251 Pfeiffer (со свидетельством о первичной поверке);
Контроллер OmniControl 200 Pfeiffer для одного вакуумного датчика с кабелем;
Электропитание 220В/50 Гц. - 1 шт.;
Широкодиапазонный датчик Pfeiffer PKR 251 (Пирани/Хол. катод). Диапазон измерений от 1000 дo 5x10⁻⁹ мбар., фланец DN 25 ISO-KF (со свидетельством о первичной поверке) - 1 шт.

Скорость откачки по азоту	280 л/с
Скорость откачки спирального насоса	500 л/мин
Предельный вакуум	1х10⁻⁶ Торр
Напряжение питания	~1ф х 220 В, 50 Гц
Потребляемая мощность	850 Вт
Масса	103 кг
Габариты ДхШхВ	525х610х1150 мм

Задать вопрос инженеру

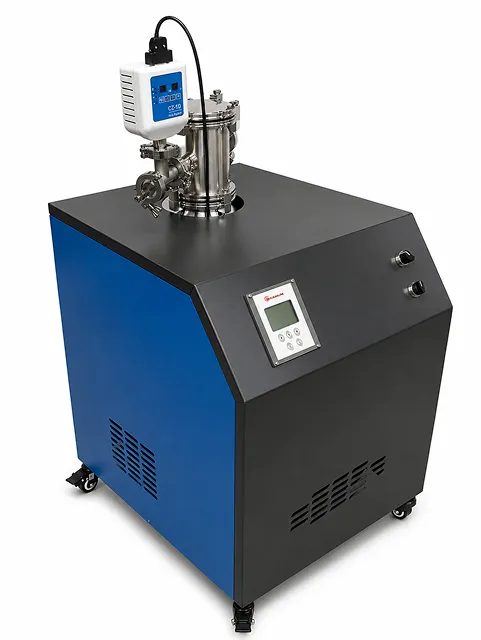

Пост вакуумный турбомолекулярный TSC 80PF-40KF-90-0 с байпасной линией

В составе:

Насос турбомолекулярный Pfeiffer HIPACE 80 NEO с блоком контроля OMNI CONTROL, входной фланец DN 63 ISO-KF, воздушное охлаждение, скорость откачки по N2: 67 л/c, предельный вакуум 7,5х10⁻⁸ Торр, вентиляционный вентиль TVF 005.
Насос безмасляный спиральный Anest Iwata ISP-90C, предельный вакуум 38 мТорр (5 Па), скорость откачки 90 л/мин, входной фланец KF25, выходной фланец KF16, охлаждение воздушное;
Клапан угловой (2 шт) с электромагнитным приводом, фланец KF25, материал: алюминий;
Клапан KF25 с ручным приводом для подключения течеискателя;
Электрический бокс, релейная схема, электропитание 220В/50Гц.
Пульт управления обеспечивает пуск и управление откачкой в ручном режиме;
Широкодиапазонный датчик Pfeiffer PKR 251 (Pirani/Cold Cathode). Диапазон измерений от 1000 дo 5x10⁻⁹ мбар. Присоединительный фланец DN 25 ISO-KF. Кабель для подключения датчика 3 м;
Пост смонтирован на единой раме с колесными опорами;
Документация на пост: инструкция по эксплуатации, паспорт, гарантийный талон.

Скорость откачки по азоту	67 л/с
Скорость откачки спирального насоса	90 л/мин
Предельный вакуум	7,5х10⁻⁸ Торр
Напряжение питания	~1ф х 220 В, 50 Гц
Потребляемая мощность	350 Вт
Масса	44 кг
Габариты ДхШхВ	520х460х900 мм

Задать вопрос инженеру

Пост высоковакуумный турбомолекулярный СВО-NEXT300T-DVSL500-CC10 с байпасной линией

В составе:

Турбомолекулярный вакуумный насос NEXT300T (Edwards, США) с гибридными подшипниками, производительность по N2 - 300 л/с, предельный вакуум - 5×10⁻⁸ мбар, входной фланец DN100 ISO-K, выходной фланец KF25, воздушное охлаждение. С контроллером TIC Turbo.
Безмасляный спиральный насос DVSL-500E (Anest Iwata, Япония) для откачки сред с повышенной влажностью. Скорость откачки 430 л/мин, откачка влаги - 250 г/сутки, предельный вакуум 30 Па. Входной фланец KF25, выходной фланец KF25, охлаждение - воздушное;
Вакуумметр широкодиапазонный CC-10 (Televac, США) низковакуумный кристаллический кварцевый датчик и высоковакуумный двойной инверсно-магнетронный датчик с холодным катодом, встроенный OLED дисплей, диапазон измерений от 1×10⁻⁹ до 1000 торр, фланец KF25;
Клапан KF25 с э/магнитным приводом - 2 шт;
Крестовина неравная, фланцы ISO100/KF25, материал: нерж.сталь 304;
Монтаж на единой раме с колесными опорами, изготовление рамы по утвержденному чертежу. Сборка и наладка в сервисном центре ГК «Криосистемы»;
Релейная схема управления обеспечивает работу поста в ручном режиме;
Документация: паспорт, инструкция по эксплуатации на русском, гарантийный талон.

Скорость откачки по азоту	300 л/с
Скорость откачки спирального насоса	430 л/мин
Предельный вакуум	5×10⁻⁸ мбар
Напряжение питания	Данные ожидаем
Потребляемая мощность	Данные ожидаем
Масса	Данные ожидаем
Габариты ДхШхВ	Данные ожидаем

Задать вопрос инженеру

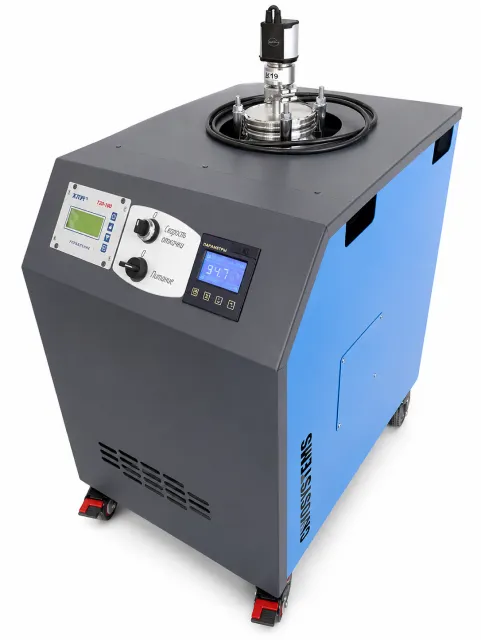

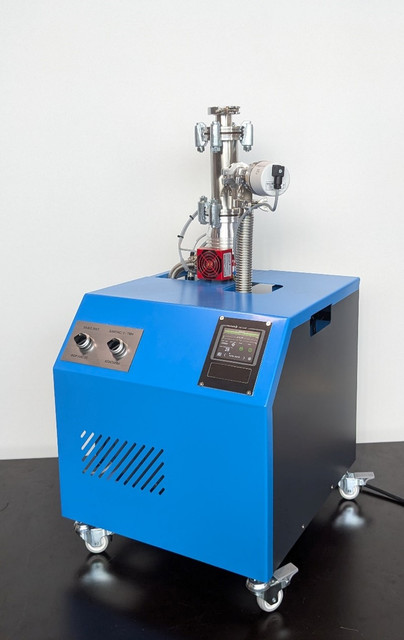

Пост вакуумный откачной СВО-300-120-77-01

Пост вакуумный откачной СВО-300-120-77-01

Состав комплекса:

Насос турбомолекулярный: скорость откачки 300 л/с, предельное давление 6×10⁻⁶ Па, скорость вращения ротора 60 000 об/мин, время старта 3,5 мин, давление старта 500 Па, воздушное охлаждение;
Безмасляный спиральный форвакуумный насос, скорость откачки 7,2 м³/ч (120 л/мин), предельное остаточное давление 0,06 мбар, входной/выходной фланец KF25, воздушное охлаждение;
Датчик вакуумный широкодиапазонный комбинированный, Пирани/высоковакуумный датчик с холодным катодом, с дисплеем и фланцем KF25. Внесен в ФГИС "Аршин". Встроенный дисплей, отображающий давление, детектируемое датчиком разреженности;
Пульт управления вакуумного поста обеспечивает включение турбомолекулярного насоса в автоматическом режиме при достижении оптимального для старта давления, отключение происходит автоматически при превышении указанного давления;
Пост смонтирован на единой раме с колесными опорами;
Электропитание 220 VAC, 50 Hz;
Комплект документов включает: паспорт, инструкция по эксплуатации, гарантийный талон.

Скорость откачки по азоту	300 л/с
Скорость откачки спирального насоса	120 л/мин (7,2 м³/ч)
Предельный вакуум	6,0×10⁻⁶ Па
Напряжение питания	~1ф х 220 В, 50 Гц
Потребляемая мощность	900 Вт
Масса	75 кг
Габариты ДхШхВ	680х535х900 мм
