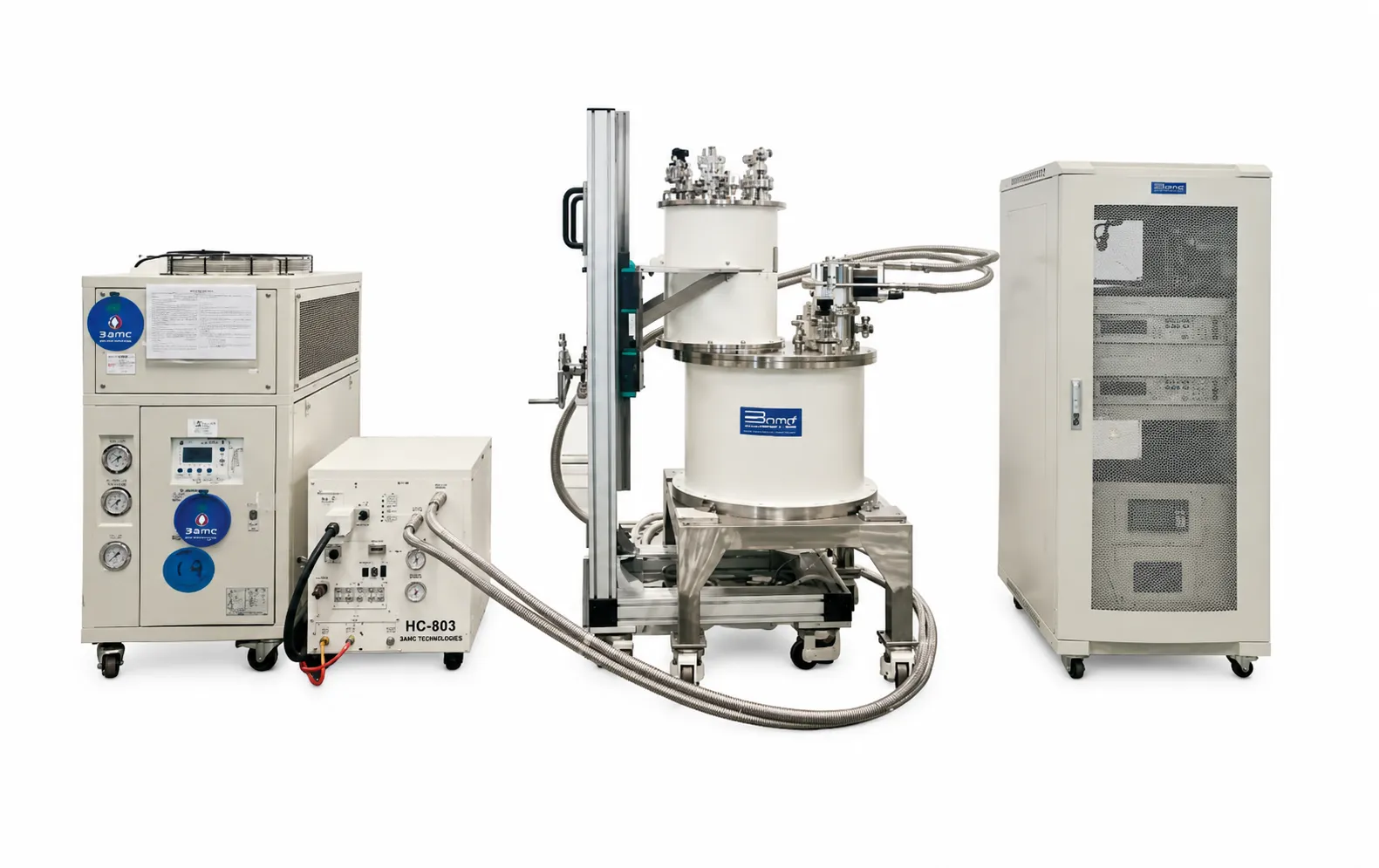

Магнит, криостат, охлаждение, питание и управление в составе согласованной установки. Для проектов, где важна совместная работа всех узлов и измерительной платформы.
Сравнить конфигурацииСверхпроводящие технологии
Магнитные системы BAMA
Комплексные установки, отдельные сверхпроводящие магниты и комплектующие для исследовательских и технологических задач.
Подбираем решение по магнитному полю, рабочему объёму, температуре и условиям интеграции. Помогаем согласовать состав поставки, техническое задание и запуск оборудования.
- Комплексные системы
- Магнитные узлы
- Компоненты и интеграция
- Подбор по ТЗ
Выберите состав решения
Для новой установки можно рассматривать полный комплекс. Для действующей системы — отдельный магнитный узел или совместимые компоненты. Объём проектирования зависит от задачи и состояния существующей инфраструктуры.
Отдельный магнитный узел для интеграции в существующую или новую установку. Выбор по индукции, однородности, рабочему отверстию, ориентации и режиму охлаждения.
Выбрать магнит
Компоненты для комплектации и модернизации магнитной системы. Подбор токоподводов, питания, охлаждения и управляющих узлов с проверкой совместимости.
Посмотреть комплектующиеКак определить конфигурацию системы
Максимальное поле не описывает возможности магнита целиком. Для подбора задают условия в рабочей зоне и рассматривают магнит, криостат, питание и измерительную часть совместно.
| Параметр | Что указать |
|---|---|
| Поле и его распределение | Требуемая магнитная индукция в рабочей зоне, однородность или градиент, стабильность и направление поля. |
| Рабочий объём | Диаметр и длина полезной зоны, тёплое или холодное отверстие, доступ к образцу и необходимые вводы. |
| Температура | Температура магнита и отдельные требования к образцу, допустимые теплопритоки и режим изменения температуры. |
| Охлаждение | Безгелиевое исполнение, жидкий гелий с реконденсацией либо другая согласованная схема; доступные вода, воздух и электропитание. |
| Режим эксперимента | Скорость изменения поля, продолжительность работы, ток через образец, его размеры и возможность поворота. |
| Интеграция и защита | Габариты, масса, допустимое рассеянное поле, интерфейсы, совместимость источника питания и защитные функции. |
| Состав проекта | Комплект поставки, документация, приёмочные испытания, монтаж, обучение и сервисное сопровождение. |
Охлаждение и работа в составе установки
Безгелиевая система
Магнит охлаждается криорефрижератором без гелиевой ванны. При выборе проверяют холодопроизводительность, тепловую нагрузку, время охлаждения и допустимые вибрации.
Реконденсация гелия
Криорефрижератор возвращает пары гелия в жидкую фазу. Фактический расход зависит от теплового баланса и режима эксплуатации; он рассматривается для конкретной конфигурации.
Питание и управление
Источник питания, токоподводы, датчики и защита выбираются совместно с магнитом. Интерфейсы и программные функции согласуют с измерительной системой заказчика.
Производитель и технологии
Suzhou Bama Superconductive Technology Co., Ltd. — китайская компания, основанная в 2018 году. Производитель работает со сверхпроводимостью, низкими температурами и высоким вакуумом.
Направления BAMA включают сверхпроводящие магниты, криогенное оборудование и компоненты для научных приборов, полупроводниковой и медицинской промышленности. Для магнитных проектов важны совместная проработка поля, охлаждения, конструкции и управления.
ГК «Криосистемы» помогает подобрать оборудование BAMA под техническое задание, определить комплектацию и согласовать поставку, интеграцию и сопровождение.
- Год основания
- 2018
- Расположение
- Куньшань, Сучжоу, Китай
- Ключевые технологии
- Сверхпроводимость, криогеника, вакуум
Направления применения
Геометрию магнита и требования к полю определяют по процессу или эксперименту, а не только по названию отрасли.
Исследования и приборы
Изучение магнитных и транспортных свойств материалов, низкотемпературные эксперименты, ЯМР-исследования и специальные измерительные установки.
Ускорители и СВЧ-техника
Магнитные узлы для пучковых линий, ускорительных установок и гиротронов. Подбор по профилю поля и условиям размещения оборудования.
Полупроводниковые процессы
Магнитные системы для выращивания монокристаллического кремния методом MCZ и другие специализированные технологические задачи.
Инженерный подбор и сопровождение
Состав работ определяется проектом: от выбора магнитного узла до интеграции комплексной установки.
- Разбор задачи
Изучаем параметры поля, образца и рабочей зоны, ограничения площадки и существующее оборудование. Помогаем сформулировать техническое задание.
- Конфигурация и предложение
Согласуем магнит, охлаждение, питание и управление. Определяем комплект поставки, документацию, программу испытаний и коммерческие условия.
- Поставка и запуск
Согласуем договор, оплату по счёту и доставку. Монтаж, пусконаладка, обучение и сервис включаются в согласованный объём проекта.
Вопросы о выборе оборудования BAMA
Когда нужен комплекс, а когда отдельный магнит?
Комплекс рассматривают, когда требуется согласованная работа магнита, криостата, охлаждения, питания и измерительной платформы. Отдельный магнит подходит для интеграции, если остальные узлы уже есть или проектируются отдельно.
Можно ли заменить магнит в существующей установке?
Возможность замены оценивают по геометрии и рабочей зоне, току, охлаждению, креплениям, вводам, интерфейсам и защитам. Передайте чертёж, модель действующего магнита и параметры источника питания.
Входят ли питание и охлаждение в комплект?
Состав поставки зависит от выбранного решения. Источник питания, компрессор, криорефрижератор, кабели, датчики и программные функции перечисляют отдельно в согласованной комплектации.
Можно ли использовать решение в медицинском проекте?
Назначение, технические характеристики и требования к документации рассматриваются для конкретного проекта. При обращении укажите, идёт ли речь об исследованиях, разработке оборудования или клиническом применении.
Какие сведения приложить к заявке?
Укажите назначение, поле и требования к его распределению, размеры рабочей зоны, температуру и свойства образца, режим работы и ограничения площадки. Полезны схема установки и перечень уже используемых приборов.
Как определяются сроки и стоимость?
После согласования технических требований и комплектации. Условия изготовления или поставки, испытаний, доставки и запуска фиксируют в коммерческом предложении и договоре.
Полезные разделы для проекта
- Проектирование системИнженерная проработка конструкции и интеграции.
- Оплата и доставкаКП, договор, счёт и согласование поставки.
- КонтактыОбсуждение технического задания и состава решения.
Другие направления оборудования
Подобрать магнитную систему BAMA
Пришлите техническое задание или опишите задачу: поле, рабочий объём, температуру образца и режим работы. Для интеграции приложите схему установки — обсудим конфигурацию и подготовим предложение.
