Камера и загрузка
Размер рабочей зоны, порты, держатели и доступ для обслуживания. При частой смене образцов рассматривают шлюзовую загрузку с учётом требований к циклу и чистоте.
Тонкоплёночные технологии
Осаждение покрытий в вакууме (PVD)
Установки для нанесения металлических, диэлектрических и многослойных покрытий — от исследований новых материалов до технологических процессов в электронике, оптике и машиностроении.
ГК «Криосистемы» подбирает и поставляет PVD-оборудование, проектирует системы под техническое задание и сопровождает их ввод в эксплуатацию. Начинаем с материала подложки и требований к плёнке: они определяют метод осаждения, вакуумную систему и средства контроля.
Оборудование
Установки лазерного осаждения

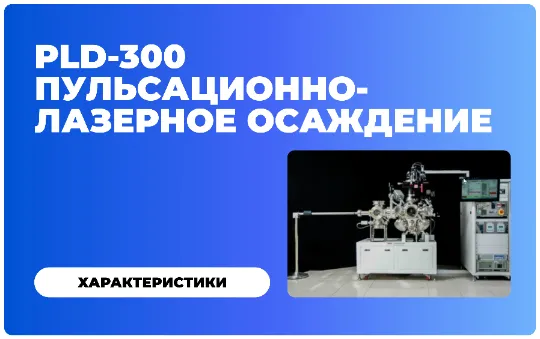

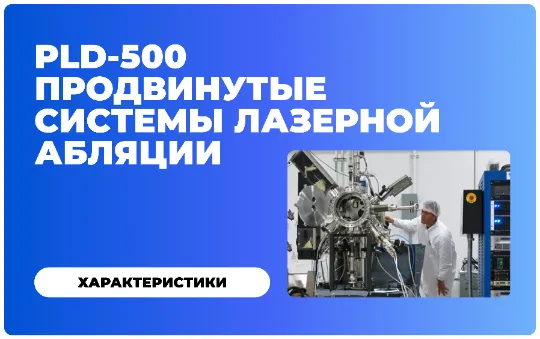

Перейдите к характеристикам PLD-300 и PLD-500 или передайте требования для подбора другого решения.
Подбор по требованиям к покрытию. Для сравнения установок важны рабочая зона, число источников, условия обработки подложек, средства измерения и режим загрузки. Конкретные параметры и состав поставки согласовываются в техническом задании.
Принцип работы
Как формируется покрытие
Физическое осаждение из паровой фазы — PVD, Physical Vapor Deposition — объединяет методы, в которых материал источника испаряется или распыляется и осаждается на подложке в вакуумной камере.
- 01 / Источник
Перевод материала в поток частиц
Нагрев, электронный или лазерный пучок, плазма либо ионный пучок воздействуют на испаряемый материал или мишень.
- 02 / Перенос
Управляемая среда в камере
Вакуумная и газовая системы создают условия переноса частиц. В реактивных процессах рабочая среда также участвует в формировании состава покрытия.
- 03 / Подложка
Рост плёнки на поверхности
Частицы осаждаются на образце. Температура, подготовка поверхности и геометрия процесса влияют на свойства и распределение покрытия.
Предельное и рабочее давление — разные параметры. Первое характеризует вакуум после откачки в заданных условиях, второе — среду непосредственно во время осаждения. Их задают отдельно вместе с составом газов и требованиями к чистоте.
Выбор технологии
Методы осаждения: возможности и ограничения
Один и тот же материал можно наносить разными способами. Выбор зависит от требуемых свойств плёнки, совместимости с подложкой и условий процесса.
Таблицу можно прокрутить по горизонтали.
| Метод | Как работает | Для каких задач рассматривают | Что учесть при подборе |
|---|---|---|---|
| Термическое испарение | Материал испаряется при нагреве резистивного источника. | Металлические плёнки и материалы, допускающие испарение из выбранного источника. | Совместимость материала с лодочкой или тиглем, термическую устойчивость и геометрию осаждения. |
| Электронно-лучевое испарение | Электронный пучок локально нагревает испаряемый материал. | Покрытия из тугоплавких материалов и процессы с испарением из нескольких источников. | Конструкцию испарителя, совместимость тигля и тепловую нагрузку на образец. |
| Магнетронное распыление | Ионы плазмы выбивают частицы из мишени; магнитное поле удерживает электроны вблизи её поверхности. | Металлы, сплавы и соединения, в том числе диэлектрические покрытия при подходящем источнике питания. | Проводимость мишени, выбор DC/RF или импульсного питания, газовый режим и охлаждение. |
| Лазерная абляция / PLD | Импульсный лазер воздействует на мишень и формирует поток материала к подложке. | Исследования сложных соединений, оксидных материалов и многослойных структур. | Свойства мишени, параметры лазера, температуру подложки, газовую среду и образование частиц. |
| Ионно-лучевое распыление | Пучок отдельного ионного источника направляют на мишень, распылённый материал осаждается на подложке. | Прецизионные тонкие плёнки и многослойные оптические покрытия. | Параметры ионного источника, скорость осаждения, геометрию и требования к контролю слоя. |
Что определяет качество плёнки
- Чистота материалов, подложки и остаточной атмосферы.
- Подготовка поверхности и допустимая температура образца.
- Скорость осаждения и стабильность работы источников.
- Распределение толщины по рабочей зоне, состав и структура слоя.
Как сформулировать критерии приёмки
Укажите целевую толщину и допуск, зону измерения однородности, метод контроля адгезии и функциональные требования: оптические, электрические, защитные или механические. Для многослойной структуры опишите каждый слой и последовательность нанесения.
Свойства покрытия определяются технологией. Износостойкость, коррозионная стойкость, чистота и однородность зависят от материала, подготовки поверхности и режима нанесения. Требования к ним согласовывают вместе с методом проверки.
Конфигурация
Из чего складывается PVD-установка
Конфигурация связывает источник осаждения, вакуум, обработку образца и контроль процесса. Дополнительные модули выбирают по задаче и совместимости с базовой системой.
Источники осаждения
Испарители, магнетроны, лазерный или ионный узел. Число источников, их расположение и заслонки согласуют со слоями покрытия и риском взаимного загрязнения.
Вакуумная система
Насосы, арматура и измерение давления. Подбор учитывает объём камеры, газовую нагрузку, требования к чистоте и время выхода на рабочий режим.
Газовая система
Подача и регулирование рабочих газов, контроль давления и состав среды. Для реактивного осаждения согласуют газовый режим и совместимость оборудования.
Обработка подложки
Нагрев, охлаждение, вращение, позиционирование и подготовка поверхности — в составе, который требуется процессу. Важны температурный предел и геометрия образцов.
Измерение и управление
Контроль толщины и скорости роста, технологические рецепты, журналирование и блокировки. Измерительные средства и критерии испытаний выбирают под покрытие.
Области применения
От свойств покрытия к задаче
PVD применяют в научных лабораториях, исследовательских центрах и промышленных процессах. Для каждой задачи задают свой набор контролируемых свойств.
Электроника и приборостроение
Проводящие и диэлектрические плёнки, контакты и функциональные слои в структуре приборов.
При подборе: материал подложки, температурный предел, состав слоя и требования к чистоте.Оптика и фотоника
Отражающие, просветляющие и многослойные покрытия с заданными оптическими свойствами.
При подборе: спектральный диапазон, число слоёв, рабочая апертура и контроль толщины.Машиностроение и защитные покрытия
Слои для решения задач износостойкости, защиты поверхности и декоративной отделки.
При подборе: материал и форма детали, условия эксплуатации, адгезия и метод испытаний.Исследования новых материалов
Изучение состава и структуры плёнок, оксидных соединений и многослойных систем.
При подборе: набор мишеней, диапазон технологических режимов и возможности диагностики.Подбор системы
Что передать для подбора
Можно начать с описания задачи и образца. Инженер уточнит недостающие параметры и поможет сформулировать техническое задание.
Таблицу можно прокрутить по горизонтали.
| Параметр | Что указать | На что влияет |
|---|---|---|
| Материалы | Материал мишени или испаряемого вещества, состав покрытия и подложки. | Метод осаждения, тип источника и совместимость материалов. |
| Образцы и детали | Размер, форма, количество в загрузке, рабочая зона и необходимость масок. | Габариты камеры, держатель, движение образцов и геометрия нанесения. |
| Требования к покрытию | Толщина, допуск, однородность, чистота, состав и функциональные свойства. | Средства контроля, режим осаждения и критерии приёмки. |
| Структура слоёв | Один слой или многослойная система, последовательность и материалы слоёв. | Число источников, переключение материалов и защита от загрязнения. |
| Технологические условия | Метод, если выбран; требования к вакууму, рабочим газам, нагреву и охлаждению. | Откачка, газовая система, питание источников и обработка подложки. |
| Производительность | Исследовательский или серийный режим, число образцов и допустимое время цикла. | Способ загрузки, автоматизация и организация обслуживания. |
| Инфраструктура | Доступные питание, охлаждение и газы, ограничения помещения, действующее оборудование. | Состав поставки, интерфейсы и условия интеграции. |
| Реализация проекта | Сроки, бюджет, документация, испытания, необходимость ПНР, обучения и сервиса. | Объём работ, варианты комплектации и коммерческое предложение. |
Инжиниринг и сервис
От технической задачи до запуска
ГК «Криосистемы» выполняет подбор, проектирование и поставку оборудования, пусконаладочные работы и обучение персонала. Объём сопровождения и состав документации согласовываются для конкретного проекта.
Уточняем требования
Разбираем образцы, материалы и свойства покрытия. Согласуем исходные данные и критерии проверки результата.
Подбираем конфигурацию
Определяем метод осаждения, состав установки и варианты комплектации с учётом сроков и бюджета.
Готовим ввод в эксплуатацию
Согласуем площадку, интерфейсы, документацию, объём шеф-монтажа, ПНР и обучения.
Сопровождаем работу
Консультируем по эксплуатации и оптимизации процесса, организуем согласованное обслуживание, ремонт и модернизацию.
Для новой установки
Подбор оборудования собственного и партнёрского производства, проектирование под ТЗ, расчёт стоимости и сроков, поставка, запуск и обучение. По задаче согласуем выезд на объект и шеф-монтаж. Нестандартные решения учитывают процесс и материал мишени.
Для действующей системы
Передайте модель установки, состав узлов, описание процесса и задачи модернизации. Обсудим техническую диагностику, ремонт, обновление комплектации, гарантийное и постгарантийное обслуживание по согласованному объёму.
Подбор и сопровождение
Оставьте заявку на подбор оборудования
Опишите покрытие и образец, приложите доступные требования. Подготовим предложение по конфигурации и работам с учётом технической задачи, сроков и бюджета.
Вопросы и ответы
Что уточнить перед выбором установки
Чем PVD отличается от CVD?
В PVD материал переводят из источника в поток частиц физическим воздействием — например, испарением или распылением. В CVD, химическом осаждении из газовой фазы, покрытие формируется в результате химических реакций газообразных исходных веществ. При выборе учитывают материал покрытия, подложку и допустимые условия процесса.
Можно ли наносить диэлектрические покрытия?
Да, при подходящем методе и источнике. Для магнетронного распыления изолирующих мишеней обычно рассматривают RF-питание; DC применяют для проводящих мишеней. Покрытие из соединения также может формироваться в реактивной газовой среде. Выбор питания и режима зависит от материала.
Подходит ли PVD для термочувствительных подложек?
Возможность определяют по допустимой температуре, свойствам подложки и выбранному режиму. Нужно учитывать тепловую нагрузку и совместимость материала с вакуумом. Для обсуждения передайте материал образца и его температурный предел.
Как получают многослойное покрытие?
Используют последовательное осаждение из нескольких источников или смену материалов в конфигурации, рассчитанной на такую задачу. Важны управление заслонками, последовательность слоёв и защита источников от взаимного загрязнения. Число источников и порядок переключения задаются в ТЗ.
Достаточно ли указать толщину плёнки?
Для подбора также нужны материал покрытия, свойства и размеры подложки, допуск толщины, зона однородности и назначение слоя. Если важны оптические, электрические или защитные свойства, укажите критерии их проверки.
Что влияет на однородность и повторяемость?
Геометрия источника и образца, режим осаждения, стабильность питания, температура и состояние поверхности. Для многослойных систем добавляются последовательность операций и стабильность отдельных слоёв. Однородность задают для определённой рабочей зоны и метода измерения.
