Широкий диапазон
От 1333 до 3×10⁻⁴ мбар.
Edwards · Конвекционный вакуумный датчик

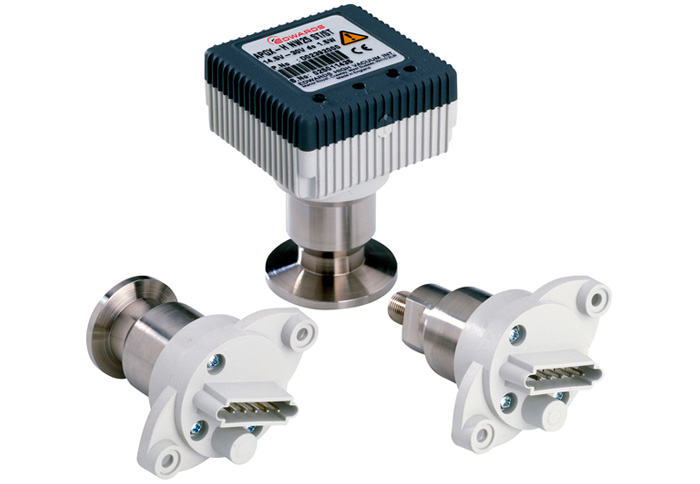

Конвекционный вакуумный датчик Edwards APGX-H
Конвекционный датчик APGX-H охватывает диапазон от 1333 до 3×10⁻⁴ мбар. Аналоговый выход позволяет включить измерение давления в систему контроля установки.
1333…3×10⁻⁴ мбарДиапазон APGX-H
1 В/декадуРабочая передаточная характеристика
1Моделей и исполнений
Для каких задач подходит APGX-H
APGX-H удобно рассматривать для контроля широкого диапазона давления одной измерительной головкой. При подключении задают преобразование напряжения в давление и обработку сигналов состояния. Фланец и материал трубки подбирают под установку.
Модели и технические характеристики
Техническая документация Edwards APGX-HОфициальный документ производителя · английский язык
Подключения и общие условия
| Параметр | Значение |
|---|---|
| Диапазон | 1333…3×10⁻⁴ мбар |
| Точность / повторяемость | ±15% / ±5% от показания |
| Отклик | <100 мс |
| Разрешение | Шаг 6 мВ |
| Питание / мощность | 14,5–30 В DC / не более 1,5 Вт |
| Рабочий аналоговый выход | 2,5–9,125 В; 1 В на декаду |
| Диапазон уставки | 1,8–9,3 В |
| Уставка | Открытый коллектор; 30 В DC, 100 мА |
| Гистерезис | 500 мВ |
| Защита | IP40 |
| Максимальное абсолютное давление | 10 бар |
| Рабочая температура | +5…+60 °C |
| Температура хранения | −30…+70 °C |
| Внутренний объём | 11 см³ |
| Масса | 110 г (NW16 Al); 160 г (NW16 нерж.); 170 г (NW25); 150 г (NPT) |
Как работает измерение
Датчик использует теплопередачу и конвекцию газа. Электронный блок формирует аналоговый выход с масштабом 1 В на декаду в диапазоне 2,5–9,125 В; давление в мбар вычисляется по формуле P = 10^(V−6).
Сменная трубка
Калибровочные данные хранятся в измерительной трубке.
Монтаж
Допускается любая ориентация; при проектировании также учитывают загрязнения и доступ для обслуживания.
Что согласовать перед подключением
Материал и фланец
NW16, NW25 или 1/8″ NPT; алюминий либо нержавеющая сталь.
Питание
14,5–30 В DC и совместимый контроллер.
Сигнал
Разделяйте рабочий диапазон аналогового выхода и сигналы состояния.
Применение в вакуумной системе
Вакуумные камеры
Наблюдение за широким диапазоном давления.
Автоматизированные системы
Аналоговый сигнал и уставка для управления.
Ограниченное место установки
Выбор фланца и компактной измерительной головки.
Вопросы при подборе
Обязателен вертикальный монтаж?
Нет. Технический лист APGX-H допускает любую ориентацию.
Как перевести напряжение в давление?
В рабочем лог-линейном диапазоне используют P = 10^(V−6), где P — мбар, V — вольты. Сигналы за пределами рабочего диапазона обрабатывают по руководству.
