Сухая очистка технологических газов

Сухие скрубберы — высокоэффективная очистка газов для технологических процессов

Канистровые установки для очистки отходящих газов на твёрдом сорбенте. Подбор загрузки, клапанной схемы и контроля под состав потока, расход и требования к концентрации на выходе — без водного контура в сорбционной ступени.

Характеристики моделей
3
исполнения в модельном ряду
1 или 2
канистры с сорбентом
220 В
электропитание установки

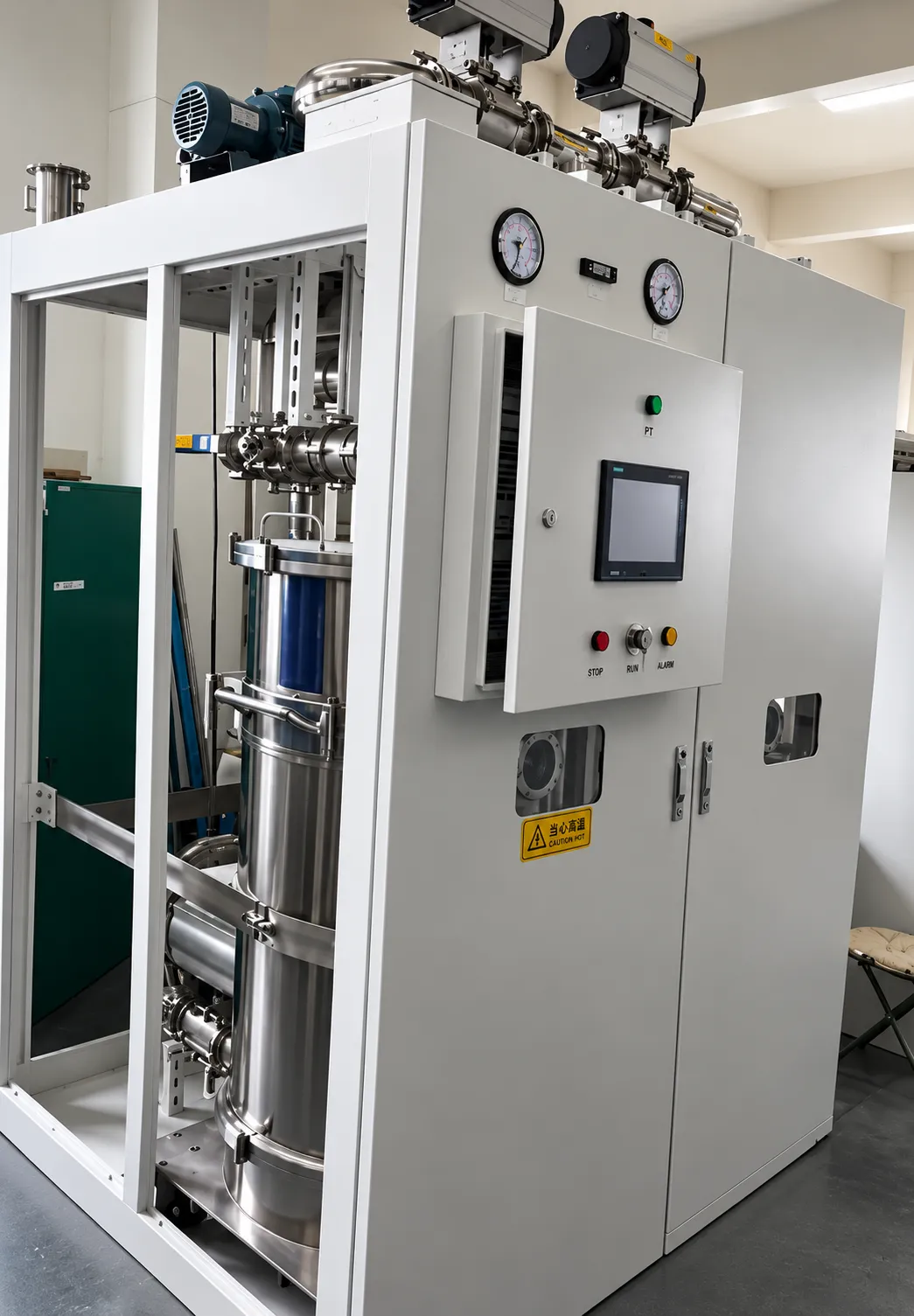

Сухой скруббер для очистки технологических газов
Сухой скруббер: канистровый модуль, газовая обвязка и шкаф управления.
Назначение и принцип действия

Очистка на твёрдом сорбенте

Группа компаний «Криосистемы» подбирает сухие скрубберы для удаления остатков реагентов и газообразных продуктов технологических процессов. Такие системы применяют в микроэлектронике, исследовательских установках и газовой инфраструктуре производств.

Газ проходит через слой гранулированного материала. При химической сорбции компоненты потока взаимодействуют с загрузкой и связываются в твёрдых продуктах реакции. Состав сорбента определяет, какие вещества и в каком количестве может удерживать канистра.

  • Одна или две канистры с линиями подачи и отвода газа.
  • Ручное или автоматическое переключение между канистрами — по исполнению.
  • Подбор загрузки и дополнительных опций под процесс заказчика.
  • Согласование подключения к технологической линии и вытяжной системе.

Три задачи газоочистного модуля

  1. Принять технологический поток

    Учесть остаточные реагенты, продукты реакций, азотную продувку и пиковые расходы.

  2. Связать целевые компоненты

    Обеспечить контакт газа с подходящим сорбентом в допустимом диапазоне условий.

  3. Контролировать выход и ресурс

    Определить критерий замены загрузки, контроль концентрации и действия при достижении пределов.

Без водного контура в сорбционной ступени. Такая очистка не формирует промывные стоки, но отработанная загрузка требует замены и обращения с учётом удержанных веществ. Ресурс сорбента входит в расчёт эксплуатационных затрат.

Модельный ряд

Характеристики моделей сухих скрубберов

Три исполнения канистровой установки. Модель выбирают по составу и расходу газов, ресурсу загрузки, способу подключения и требованиям к обслуживанию.

Таблицу можно прокрутить вправо. При работе с клавиатуры используйте стрелки.

Модельный ряд и параметры исполнений
ПараметрВр-3-110DВр-3-200DВр-3-400D
Фланцевые соединения4 × KF404 × KF40ISO100
Масса500 кг700 кг1200 кг
Заявленная эффективность удаления*99,9%99,9%99,9%
Средняя наработка на отказ, MTBF**>8600 ч>8600 ч>8600 ч
Среднее время восстановления, MTTR**<1 ч<1 ч<1 ч

* Эффективность оценивается для определённого газа, входной концентрации, расхода и состояния сорбента. В спецификации согласуют условия проверки и предельную концентрацию на выходе; значение 99,9% не является универсальным показателем для любой смеси.

** MTBF и MTTR характеризуют надёжность и ремонтопригодность оборудования. Они не определяют ресурс сорбента или интервал между заменами. Условия оценки и состав обслуживаемых узлов согласуют в технической документации.

Рабочие подключения

  • Электропитание220 В
  • Пневмосистема6–7 бар
  • Продувочный газАзот
  • Расход азота на продувкуДо 5 л/мин

Частоту и фазность питания, установленную мощность, качество пневмогаза и режим азотной продувки уточняют для выбранной комплектации.

Что определяет производительность

Допустимый расход через установку и ёмкость сорбента — разные параметры. Для расчёта нужны количество каждого удаляемого вещества, продолжительность работы, свойства загрузки и допустимый перепад давления.

В предложение включают рабочий и максимальный расход, параметры канистр, расчётный ресурс и порядок замены сорбента для вашего процесса.

Газовые среды

Подбор загрузки по составу газа

Сорбент подбирают по каждому компоненту смеси. Химическая совместимость, влажность, температура и наличие аэрозолей влияют на эффективность и срок службы загрузки.

Реакционноспособные компоненты

  • Cl₂
  • HCl
  • HF
  • NH₃
  • PH₃
  • AsH₃

Хлор, хлороводород, фтороводород, аммиак, фосфин и арсин требуют соответствующей загрузки и согласованных рабочих условий. Перечень примеров не означает, что один сорбент подходит для всех веществ одновременно.

Смеси, требующие отдельной оценки

  • VOC
  • NOₓ
  • CO

Для летучих органических соединений (VOC) укажите конкретные вещества. Для оксидов азота (NOₓ) — состав по NO и NO₂; для монооксида углерода (CO) — концентрацию и сопутствующие газы.

По результатам оценки выбирают специальную загрузку, предварительную обработку или другой метод газоочистки.

Оценивается весь выходящий поток. В расчёт входят непрореагировавшие вещества, продукты процесса, инертные газы и переходные режимы. Если присутствуют конденсат или частицы, необходимость охлаждения, сепарации и предварительной фильтрации определяют до выбора сорбционного модуля.

Конструкция и обслуживание

Одна или две канистры с клапанной обвязкой

Установка включает сорбционные канистры, линии подачи и отвода газов, клапаны и управление. Число канистр и алгоритм переключения определяют вместе с режимом работы технологической линии.

01

Одна канистра

Поток проходит через одну загрузку. Для её обслуживания предусматривают согласованную остановку подачи газа либо отдельный резервный тракт.

02

Две канистры

Позволяют организовать рабочую и резервную ветви. Каждая ветвь должна соответствовать требуемому расходу и составу газа в выбранном режиме.

03

Переключение потока

Ручное или автоматическое управление клапанами. Порядок изоляции, продувки и допуска к замене загрузки задают в эксплуатационной документации.

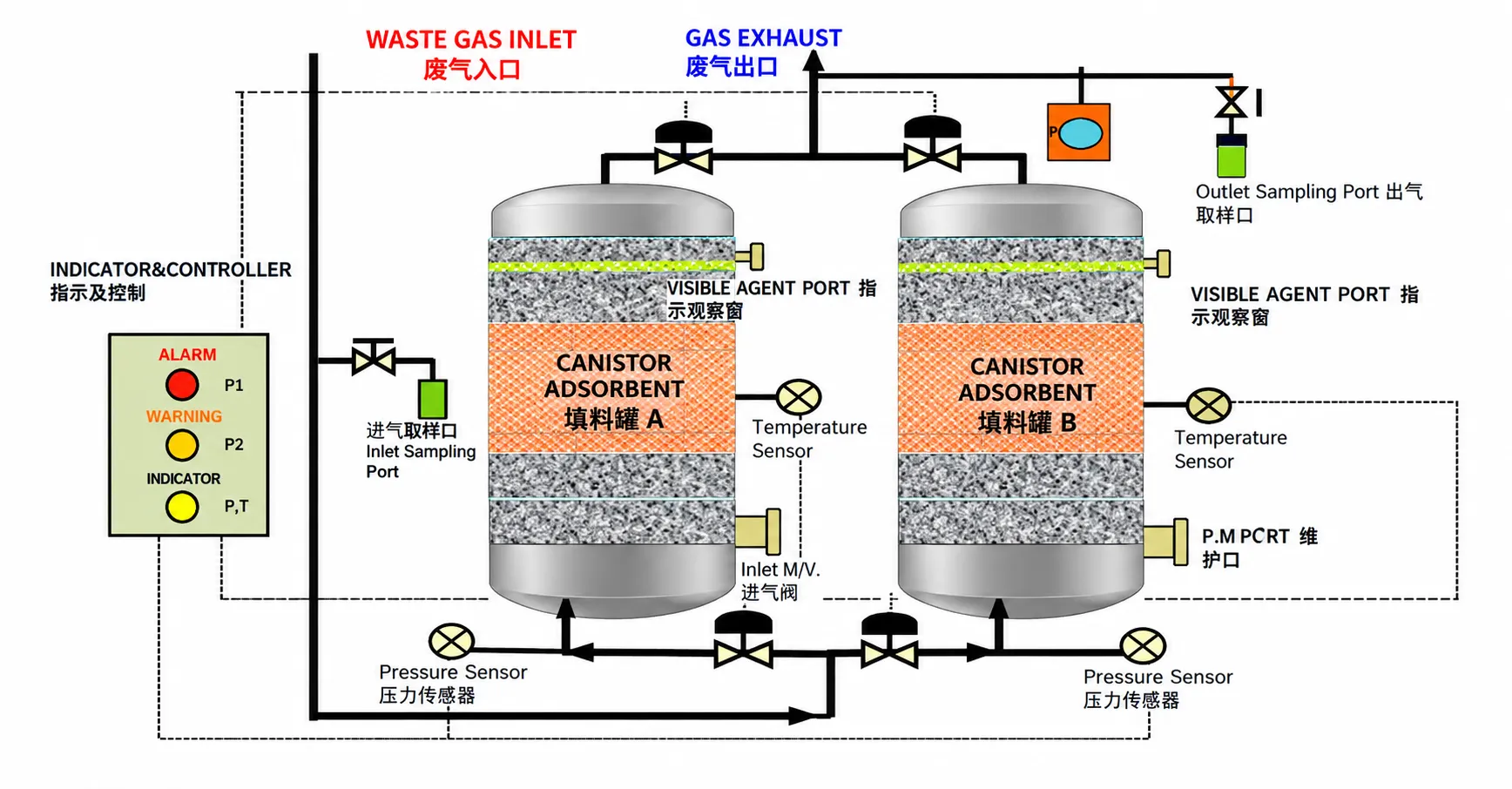

Схема установки с двумя канистрами и точками контроля
На схеме показаны вход и выход газа, канистры A/B, клапаны, датчики давления и температуры, точки отбора проб. На небольшом экране схему можно прокрутить по горизонтали.
Схема сухого скруббера: канистры A и B, клапаны переключения, датчики давления и температуры, точки отбора проб

Непрерывная работа требует резервирования. Замена загрузки без остановки технологической линии возможна, если резервная ветвь принимает полный поток, переключение допускается процессом и предусмотрена безопасная изоляция обслуживаемой канистры.

Интеграция и эксплуатация

Контроль ресурса и условий работы

Момент замены сорбента определяют по его загрузке целевыми веществами и принятому критерию проскока. Контроль только перепада давления не подтверждает, что остаточная концентрация газа остаётся в допустимых пределах.

Для интеграции согласуют точки отбора проб, состав датчиков, предупредительные и аварийные сигналы, блокировки подачи газа и обмен статусами с технологическим оборудованием.

  • Доступ к канистрам и пространство для замены загрузки.
  • Порядок подготовки, изоляции и продувки перед обслуживанием.
  • Запас сорбента и плановая периодичность технических осмотров.
  • Условия упаковки и передачи отработанной загрузки.

Параметры для согласования

Давление и сопротивление тракта
Допустимое противодавление для источника газа или выхлопа насоса, перепад на загрузке, сопротивление трубопроводов.
Температура и состав потока
Рабочий диапазон на входе, тепловыделение реакций, влага, конденсат и твёрдые продукты.
Концентрация после очистки
Контролируемые вещества, единицы измерения, точки пробоотбора и метод проверки.
Реакция на отклонения
Предупреждение, переключение на резерв, остановка подачи газа и восстановление штатного режима.
Исходные данные

Что нужно для подбора сухого скруббера

Передайте состав отходящих газов и параметры линии. Если данные известны не полностью, инженер поможет определить, что необходимо измерить или запросить у разработчика процесса.

ДанныеЧто указать
ПроцессТип установки, стадия процесса, работа после насоса или в другом участке газового тракта.
Состав газовВсе реагенты, продукты реакций и газ-разбавитель; концентрации и возможные сочетания компонентов.
РасходРабочее и пиковое значения с единицами и условиями приведения; доля азотной продувки.
Режим работыЧасы в сутки, длительность циклов, пуски и переходные режимы, планы увеличения нагрузки.
Входной потокТемпература, давление, влажность, возможность конденсации и наличие аэрозолей или частиц.
ВыходПредельные концентрации каждого вещества, критерий замены сорбента и способ контроля.
ПодключенияФланцы, число линий, материалы трубопроводов, допустимое противодавление и параметры вытяжки.
РесурсыПитание, пневмогаз, азот и требования к их качеству; доступные коммуникации площадки.
Монтаж и сервисГабаритные ограничения, нагрузка на пол, доступ к канистрам, возможность остановки или необходимость резерва.
ДокументыТребования к спецификации, чертежам подключения, инструкциям, подтверждению соответствия и приёмочным испытаниям.
Вопросы по выбору

О сухой газоочистке

Чем сухой скруббер отличается от мокрого?

В канистровом сухом скруббере целевые вещества удерживает твёрдая загрузка. В мокром аппарате газ контактирует с жидкостью. Выбор зависит от состава, расхода и требований к выходному потоку, а также от доступных ресурсов и обращения с отходами. Сравнить методы газоочистки.

Можно ли одним сорбентом очищать любые газы?

Сорбент выбирают под конкретные компоненты и их сочетания. Для разных веществ могут потребоваться разные материалы или ступени обработки. Совместимость оценивают с учётом побочных реакций, температуры и влажности.

Как определить срок службы загрузки?

Нужны расход, концентрация каждого удаляемого вещества, режим работы и ёмкость выбранного сорбента. Расчётный интервал проверяют по принятой методике контроля проскока. Наработка оборудования на отказ не заменяет расчёт ресурса загрузки.

Достаточно ли эффективности 99,9% для выбора?

Дополнительно требуется допустимая концентрация на выходе по каждому веществу. Одинаковый процент удаления при разных входных концентрациях даёт разные остаточные значения. В спецификации фиксируют состав, расход, рабочие условия и критерий приёмки.

Можно ли менять канистру во время работы линии?

Это возможно при подходящей резервной ветви и согласованном алгоритме переключения. Перед заменой канистру изолируют и готовят к обслуживанию по инструкции. Для одноканистровой системы требуется остановка подачи либо отдельное резервное решение.

Что входит в техническое предложение?

Модель и комплектация, согласованный газовый состав и расход, загрузка и её ресурс, рабочие подключения, управление, требования к монтажу и документации. Стоимость, сроки поставки, пусконаладку и дальнейшее обслуживание определяют для конкретного проекта.

Подбор оборудования

Подобрать сухой скруббер под ваш процесс

Передайте параметры отходящих газов и схему подключения. Инженер уточнит рабочие режимы, поможет сформировать техническое задание и подготовит предложение по комплектации.

  • Подбор модели, сорбента и схемы канистр.
  • Согласование контроля, подключений и резерва.
  • Расчёт стоимости, сроков поставки и состава работ.
  • Пусконаладка и сервис — в согласованном объёме проекта.

Для начала подбора

Состав газов, концентрации, рабочий и пиковый расход, режим работы и требования к выходу. Приложите техническое задание или описание процесса.
