Тонкоплёночные технологии · PLD
Модульная платформа для нанесения сложных многоэлементных и функциональных плёнок в высоком и сверхвысоком вакууме. Конфигурация PLD-500 объединяет вакуумную камеру, лазерный тракт, работу с несколькими мишенями и управляемый температурный режим подложки.
Для исследования оксидов, нитридов и многослойных структур, задач с увеличенным форматом подложки и интеграции в UHV-кластеры.
Назначение
Импульсное лазерное осаждение (PLD, Pulsed Laser Deposition) — физический метод нанесения тонких плёнок. Лазерные импульсы вызывают абляцию твёрдой мишени; выброшенный материал переносится к подложке и формирует покрытие.
Метод используют при работе с многокомпонентными материалами. Для получения нужного состава и структуры согласовывают свойства мишени, параметры лазера, температуру подложки и газовую среду.
Принцип работы
Последовательность операций зависит от рецепта осаждения и состава подключённых модулей.
Подложка проходит через загрузочную камеру. Температуру и газовую среду основной камеры устанавливают под выбранный процесс.
Оптика направляет импульсы лазера на мишень. Поток материала достигает подложки; выбор мишени позволяет менять состав наносимого слоя.
При соответствующем оснащении применяют RHEED, AES или LEED. Метод и момент измерения выбирают с учётом материала и режима процесса.
В кластерной конфигурации образец передают на дальнейшую обработку или исследование через согласованную вакуумную транспортную систему.
Технические данные
Параметры описывают доступные исполнения. Состав поставки, набор движений, тип нагревателя и дополнительные функции фиксируются в спецификации выбранной конфигурации.
Широкие таблицы можно прокручивать по горизонтали.

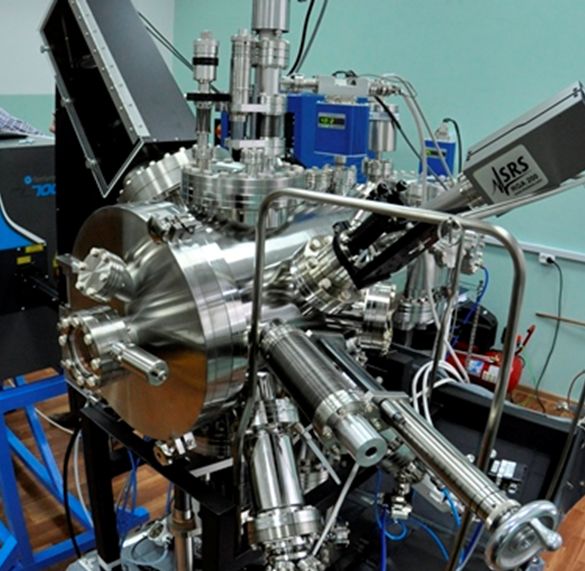

Геометрия камеры, откачка и газовая система согласовываются с технологическим режимом и диагностическими портами.
| Форма камеры | Сферическая, цилиндрическая |
|---|---|
| Базовое давление | <5 × 10−10 Torr |
| Откачка системы | Турбомолекулярная, 300–1400 л/с |
| Прогрев камеры | Нагревательная лента, маты |
| Процессные газы | O₂, O₃, N₂, NH₃, аргон |
Базовое давление характеризует откачанную камеру. Давление во время осаждения зависит от подачи газа и технологического режима.

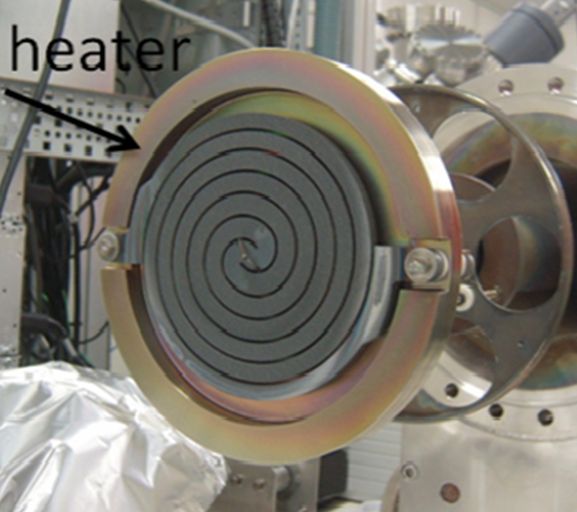

Способ нагрева выбирают по материалу подложки, требуемой температуре, атмосфере и способу измерения температуры.
| Резистивный нагрев | До 900 °C |
|---|---|
| Радиационный нагрев | До 1000 °C |
| Лазерный нагрев | До 1400 °C |
| Охлаждение | Вода, жидкий азот (LN₂) |
| Движение | Z; X, Y, наклон, вращение — по конфигурации |
| Заслонка | Мастер-заслонка |
Температурные пределы относятся к разным исполнениям нагревателя. Достижимый режим согласовывают для конкретной подложки и газовой среды.

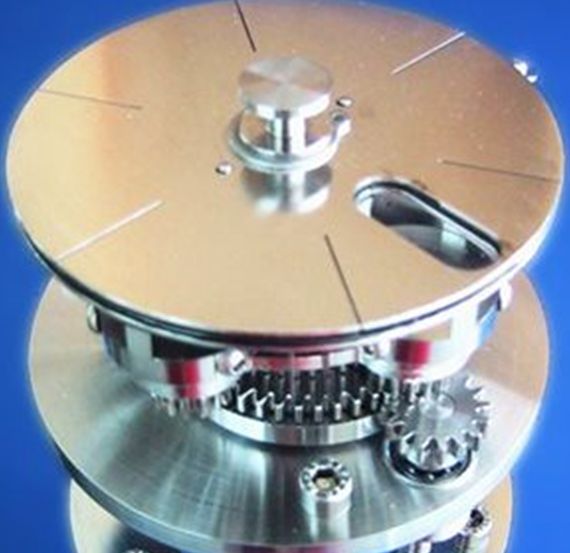

Количество, форма и схема перемещения мишеней определяются набором материалов и последовательностью нанесения слоёв.
| Движение | Z; X, Y и вращение — по конфигурации |
|---|---|
| Количество мишеней | До 6 шт. |
| Размер и форма мишеней | 25 / 50 мм; прямоугольные |
| Замена мишеней | Ручная; in-situ — по конфигурации |
Для прямоугольных мишеней в задании указывают длину, ширину и толщину. Порядок замены и доступные оси движения согласовывают отдельно.

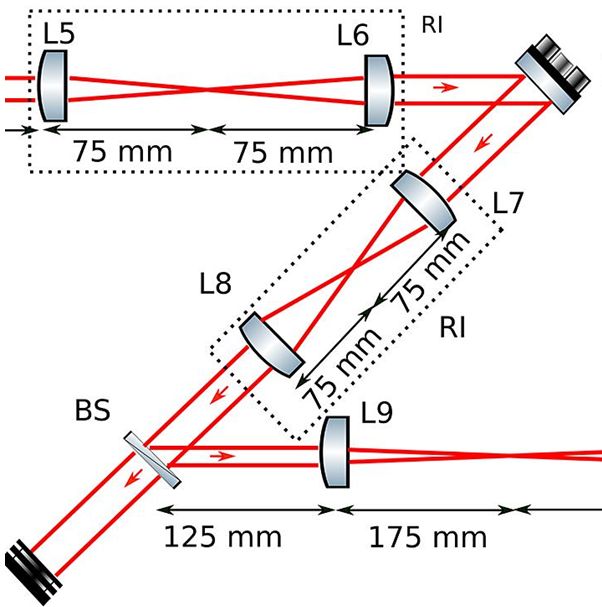

Оптика согласуется с источником излучения и требованиями к воздействию на мишень. В проекте могут использоваться один или два лазерных источника.
| Исполнение | Гибкая настройка под различные типы лазеров; выбор оптических компонентов под задачу |
|---|---|
| Площадь пятна | 1–3 мм² |
| Защита | Закрытое исполнение, защита от UV-излучения |
Площадь пятна не определяет энергию импульса или плотность энергии на мишени. Для выбора лазера также нужны длина волны, частота и длительность импульсов.

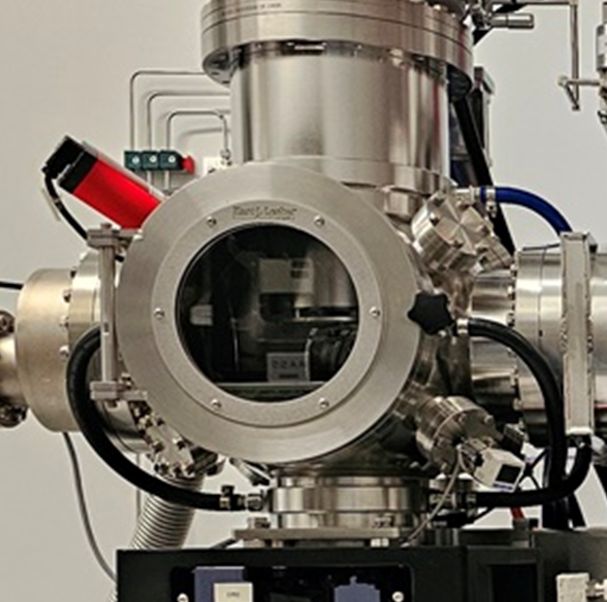

Загрузочный узел согласовывают с форматом пластин, держателем образца и транспортной системой комплекса.
| Откачка | Турбомолекулярный насос |
|---|---|
| Базовое давление | <5 × 10−5 Torr |
| Подача пластин | Автоматическая |
| Док-станция | Хранение до 10 пластин |
| Дополнительные функции | Нагрев, охлаждение |
Ёмкость док-станции указывает число мест хранения. Число пластин, одновременно проходящих осаждение, и производительность цикла определяются выбранной схемой работы.
Диагностика
PLD-500 может использоваться совместно с методами анализа плёнок. Нужные приборы, расположение портов и условия измерения задаются при выборе конфигурации.
Таблицу методов анализа можно прокручивать по горизонтали.
| Метод | Получаемая информация | Что согласовать в проекте |
|---|---|---|
| RHEED Дифракция быстрых электронов на отражение | Состояние кристаллической поверхности и изменения дифракционной картины при росте плёнки. | Геометрию электронного пучка, доступ к образцу и допустимый режим газовой среды. |
| AES Оже-электронная спектроскопия | Элементный состав приповерхностной области образца. | Измерение в рабочем или отдельном аналитическом модуле, требования к подготовке и переносу образца. |
| LEED Дифракция медленных электронов | Упорядоченность и периодичность поверхности кристаллического материала. | Доступ к поверхности, вакуумные условия измерения и совместимость с держателем образца. |
Конфигурация

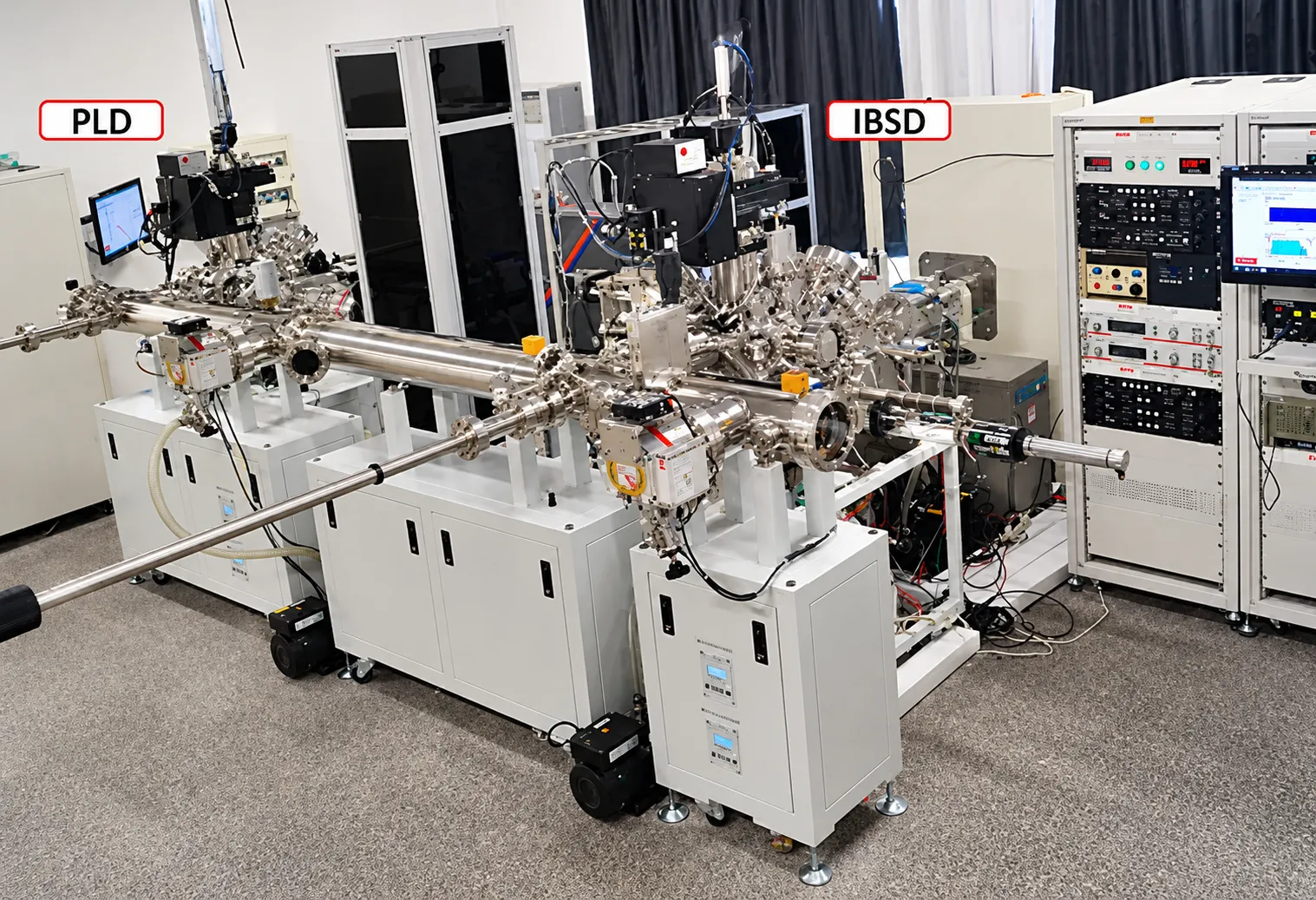

Модульная архитектура позволяет рассматривать PLD-500 как самостоятельный технологический узел или часть исследовательского UHV-комплекса.
Размеры, материал, толщина и способ крепления подложки определяют требования к держателю. Для нагрева и охлаждения задают рабочий диапазон, допустимые температурные градиенты и метод контроля температуры.
Выбирают источник для абляции, параметры импульсов и оптическую схему. Лазерный нагрев выполняет отдельную функцию; назначение второго источника и состав оптики фиксируют в спецификации.
Подачу O₂, O₃, N₂, NH₃ или аргона согласуют с рецептом, газовой нагрузкой, материалами тракта и средствами анализа. Прогрев камеры и температурный режим подложки рассматривают как разные задачи.
При объединении с модулями МВЭ, травления, окисления или очистки согласуют интерфейсы, держатели, маршрут переноса и управление. Для док-станции до 10 пластин уточняют форматы образцов и последовательность операций.
Подбор оборудования
Передайте требования к плёнке, образцам и технологическому маршруту. Если часть параметров ещё определяется, укажите диапазоны и приоритеты исследования.
Таблицу исходных данных можно прокручивать по горизонтали.
| Группа | Что указать | Для чего это нужно |
|---|---|---|
| Плёнка и материалы | Состав, толщина, слоистая структура, требования к частицам, однородности и повторяемости. | Определить технологический маршрут и критерии качества. |
| Подложки | Материал, размеры, форма, толщина, число образцов и способ крепления. | Выбрать держатель, нагреватель и транспортную схему. |
| Мишени | Материалы, число, размеры и форма, требования к смене мишеней между операциями. | Согласовать манипулятор и порядок работы с материалами. |
| Вакуум и газы | Базовое и рабочее давление, состав и расход газов, требования к чистоте среды. | Подобрать откачку, газовый тракт и режим подготовки камеры. |
| Температура | Диапазон нагрева и охлаждения, выдержки, допустимый градиент, способ измерения температуры. | Определить исполнение нагревателя и подключения охлаждения. |
| Лазерные источники | Тип и число лазеров, длина волны, энергия, частота и длительность импульсов; параметры имеющегося источника. | Согласовать абляцию, оптику и дополнительные функции источников. |
| Анализ и интеграция | Задачи RHEED, AES или LEED; состав кластера, держатели, интерфейсы, маршрут и автоматизация переноса. | Проверить компоновку портов и совместимость модулей. |
| Поставка и запуск | Условия размещения, подключения, сроки, документация, требования к пусконаладке, обучению и сервису. | Сформировать состав поставки и план ввода в работу. |
Подготовим предложение по PLD-500 с учётом технических требований, бюджета и сроков. Обсудим состав установки, подключение к действующему кластеру и условия запуска.
Вопросы и ответы
Допустимый размер подложки нужно согласовать по техническому заданию. Для выбранного формата проверяют держатель, нагрев, загрузочный узел, транспорт и рабочую площадь покрытия. По одному обозначению модели размер не определяется.
В проекте могут применяться один или два лазерных источника. Их назначение, параметры и состав оптики задаются под процесс. Функции абляции мишени и лазерного нагрева подложки рассматриваются отдельно.
Нужные средства анализа включают в согласованную конфигурацию. Выбор зависит от того, требуется ли контроль роста, элементного состава или структуры поверхности. Также проверяют геометрию портов и условия измерения.
Этот предел относится к лазерному нагреву. Для резистивного исполнения указано до 900 °C, для радиационного — до 1000 °C. Рабочий режим согласовывают для материала и размера подложки, газовой среды и способа контроля температуры.
Интеграция рассматривается с модулями МВЭ, травления, окисления, очистки и анализа. Для проверки нужны компоновка кластера, вакуумные интерфейсы, тип держателя, схема переноса образцов и требования к управлению.
Параметр описывает вместимость узла хранения. Число одновременно обрабатываемых образцов, маршрут подачи и длительность цикла зависят от конфигурации. Эти требования нужно указать отдельно.
