Тонкоплёночные технологии · PLD

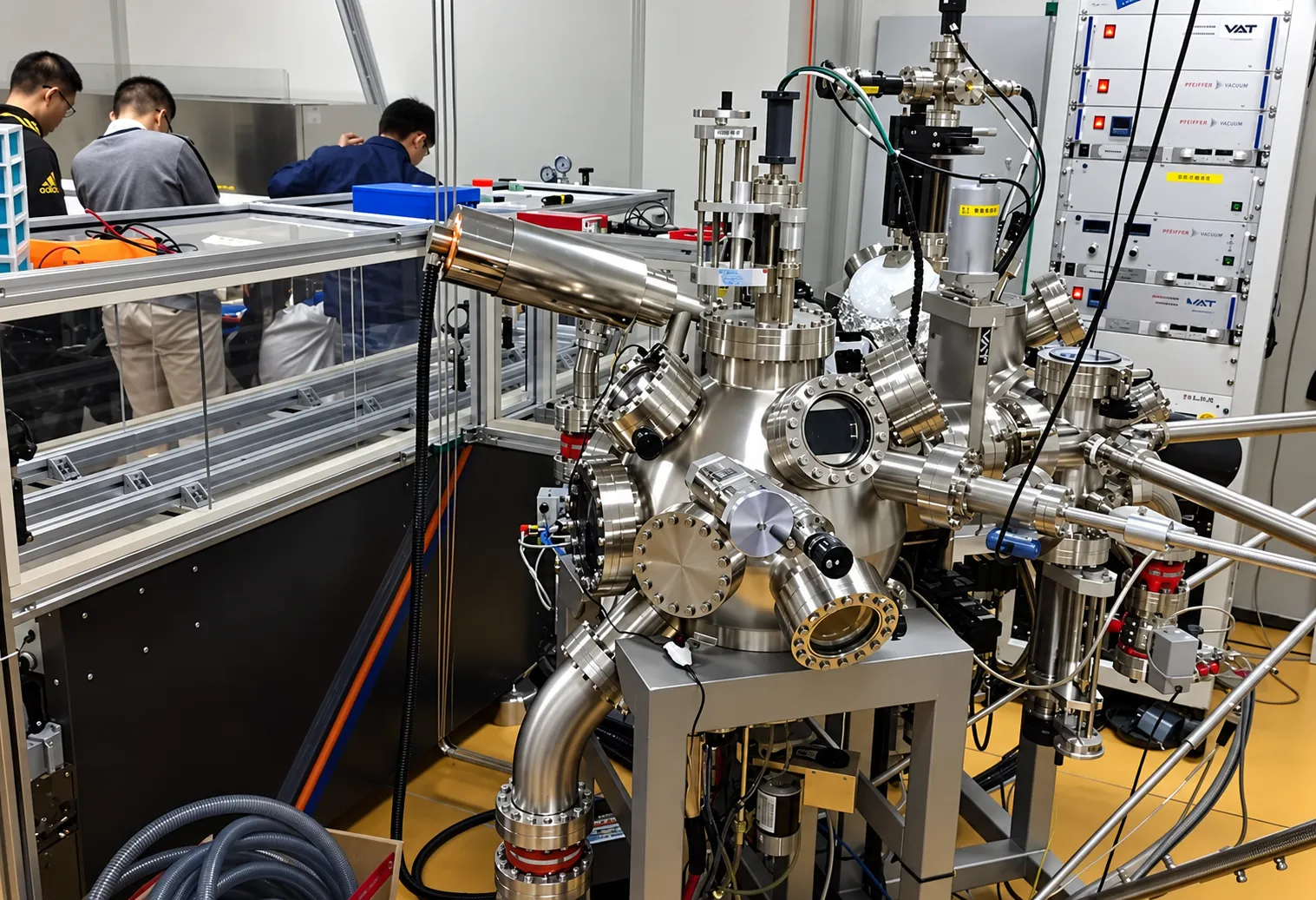

Модульная система для нанесения тонких плёнок методом лазерной абляции. Конфигурация PLD-300 подбирается под материалы мишеней и подложек, температурный режим, газовую среду и задачи интеграции с другими вакуумными модулями.
Для исследования сложных оксидов, нитридных и многослойных структур — от отдельного процесса осаждения до работы в составе UHV-комплекса.
Назначение
Пульсационно-лазерное осаждение (PLD, Pulsed Laser Deposition), также называемое импульсным лазерным осаждением, относится к физическим методам нанесения покрытий PVD. Импульсный лазер воздействует на твёрдую мишень; выброшенный материал переносится к подложке и формирует плёнку.
Метод применяется при исследовании сложных оксидов, керамических и других многокомпонентных материалов. Температура подложки и газовая среда участвуют в формировании состава и структуры покрытия.
Принцип работы
В процессе согласуют лазерное воздействие, положение мишени и подложки, температуру и атмосферу в камере.
Подложку и мишень устанавливают в держатели. Камеру откачивают, затем задают температуру и газовую среду для осаждения.
Импульсы проходят через оптический тракт и воздействуют на мишень. Материал покидает её поверхность, образуя плазменный факел.
Частицы распространяются к подложке. Газ, давление и геометрия влияют на их движение и взаимодействие в факеле.
На подложке формируется плёнка. Последовательность материалов и режимы выбирают под однослойную или многослойную структуру.
Технические данные
Пять основных узлов: вакуумная камера, манипулятор-нагреватель, манипулятор мишеней, оптика и загрузочная камера. Сочетание узлов и доступных режимов определяется выбранной конфигурацией.
Форма камеры и состав откачки подбираются с учётом размещения узлов и требований к процессу.
| Форма камеры | Сферическая или цилиндрическая |
|---|---|
| Базовое давление | <5 × 10−9 Torr |
| Откачка системы | Турбомолекулярный насос 300 л/с; исполнение с 700 л/с |
| Рабочие газы | O₂, Ar, N₂ |
Базовое давление характеризует откачанную камеру. Давление при подаче технологического газа задаётся отдельно для процесса осаждения.
Поддерживает положение подложки и выбранный способ подвода тепла.
| Резистивный нагрев | До 900 °C |
|---|---|
| Лазерный нагрев | До 1400 °C |
| Радиационный нагрев | До 1000 °C |
| Перемещения | Z; X, Y и вращение — в зависимости от исполнения |
| Заслонка | Мастер-заслонка |
Лазерный нагрев выполняет отдельный лазер и рассматривается как опция. Приведённые температурные пределы относятся к разным вариантам нагрева.
Конфигурация держателя определяется количеством материалов, размерами мишеней и требованиями к их замене.
| Перемещения | Z; X, Y и вращение — в зависимости от исполнения |
|---|---|
| Количество мишеней | До 6 шт. |
| Размер мишеней | 25 / 50 мм |
| Замена мишеней | Ручная; in-situ — в соответствующем исполнении |
Порядок смены материалов и способ замены мишеней согласовываются при выборе комплектации.
Тракт доставки излучения согласуется с лазером и требуемым воздействием на мишень.
| Конфигурация | Настраиваемая под выбранный тип лазера |
|---|---|
| Площадь пятна | 1–3 мм² |
| Защита | Закрытый оптический тракт, защита от УФ-излучения |
Для согласования оптики укажите длину волны, энергию и частоту импульсов имеющегося или планируемого лазера.
Отдельный откачиваемый объём для ввода образцов в вакуумную систему.
| Насос | Турбомолекулярный, 70 л/с |
|---|---|
| Базовое давление | <5 × 10−5 Torr |
Размер образца, тип держателя и маршрут передачи согласуются с основной камерой и соседними модулями.
Конструкция и комплектация
Отдельная установка и комплекс с дополнительными модулями требуют разной компоновки. Согласуйте размещение оптики, загрузку образцов и перспективу расширения до выбора оборудования.
Резистивное, радиационное и лазерное исполнения рассматриваются вместе с материалом, размерами и креплением подложки. Отдельно задайте рабочую температуру и требования к её контролю.
Укажите число материалов, размеры мишеней и необходимость их замены внутри вакуумной системы. Это определяет выбор манипулятора и организацию работы с многослойными структурами.
Интеграция предусматривает совместимые UHV-модули того же изготовителя. Для MBE, E-Beam и модулей характеризации согласуются держатели, передача образцов и интерфейсы камер. Дополнительные модули включаются в состав отдельной конфигурации.
Лазер абляции и лазер нагрева выполняют разные задачи. При использовании существующего лазера передайте его паспортные данные и ограничения по размещению.
Технологический выбор
PLD удобен для изучения состава плёнок и последовательности слоёв. При этом химический состав мишени не гарантирует полного совпадения с составом покрытия: режим осаждения требуется подбирать под конкретную систему материалов.
Подбор оборудования
Опишите исследовательскую или технологическую задачу и приложите имеющееся ТЗ. Эти данные помогают определить состав системы и подготовить коммерческое предложение.
Прокрутите таблицу вправо, чтобы увидеть все данные.
| Параметр | Что указать | Для какого решения |
|---|---|---|
| Материалы и плёнка | Состав, число слоёв, толщина, требуемые свойства и способы контроля | Технологическая задача и критерии приёмки |
| Подложки | Материал, размеры, форма и тип держателя | Нагреватель, манипулятор и загрузка образцов |
| Температура | Рабочие режимы, ограничения подложки, требования к контролю | Выбор способа нагрева и измерения температуры |
| Вакуум и газы | Базовое и рабочее давление, состав среды, режим подачи газа | Камера, откачка и газовая система |
| Лазер | Имеющийся или новый; длина волны, энергия, частота импульсов | Согласование оптики и размещение оборудования |
| Мишени | Количество, размеры, материалы, порядок и способ замены | Манипулятор мишеней и последовательность осаждения |
| Интеграция и площадка | MBE, E-Beam, характеризация; держатели, интерфейсы и план помещения | Компоновка, передача образцов и подключение к инфраструктуре |
| Объём проекта | Требования к документации, срокам, бюджету, ПНР и обучению | Состав поставки, работ и коммерческого предложения |
«Криосистемы» рассматривают комплексные и нестандартные задачи для науки и промышленности. По вашим требованиям определим конфигурацию PLD-300 и необходимый объём инженерного сопровождения.
Вопросы и ответы
Это давление в откачанной камере до введения технологического газа. Оно отличается от рабочего давления во время осаждения. Для подбора укажите оба требования и состав используемой газовой среды.
В описанной конфигурации эти задачи разделены. Лазер абляции воздействует на мишень; для лазерного нагрева подложки используется отдельный лазер. Такой нагрев относится к опциям системы.
Резистивный, радиационный и лазерный нагрев представлены как варианты. Сочетание узлов выбирается под материалы и температурные режимы; пределы для разных способов нагрева не означают их одновременную работу.
До шести мишеней позволяют организовать процесс с несколькими материалами и последовательным нанесением слоёв. Требования к переключению и замене мишеней задаются при выборе манипулятора.
Оптическая система допускает настройку под выбранный лазер. Для согласования передайте модель и паспортные параметры: длину волны, энергию, частоту и длительность импульса, а также данные о выходном пучке и размещении.
Для PLD-300 предусмотрена возможность конфигурации с MBE, E-Beam и UHV-модулями характеризации того же изготовителя. Интерфейсы, держатели и маршрут передачи образцов согласуются для конкретного комплекса.
