Что такое криогенный вакуумный насос
Криогенный вакуумный насос, или крионасос, — газопоглощающее средство высоковакуумной откачки. В отличие от механического насоса он не переносит газ непрерывно к выпускному патрубку: молекулы задерживаются внутри насоса на поверхностях, охлаждённых до криогенных температур.
Поэтому крионасос работает циклически. После накопления заданного количества газа его отключают от вакуумной камеры, нагревают и удаляют высвободившийся газ. Этот этап называется регенерацией.
Как работает крионасос
Откачка основана на двух взаимодополняющих процессах. Возможность захвата конкретного газа определяется температурой поверхности, свойствами газа и состоянием адсорбента.
Криоконденсация
Молекулы газа конденсируются и переходят в твёрдую фазу на охлаждённой поверхности. В типовой двухступенчатой системе водяной пар и более тяжёлые компоненты задерживаются на первой ступени, а азот, кислород и аргон — на более холодной второй.
Криосорбция
Лёгкие газы, которые трудно сконденсировать при рабочей температуре, удерживаются пористым адсорбентом на низкотемпературной ступени. Эффективность зависит от температуры и степени насыщения сорбента.
В распространённой схеме первая ступень работает примерно при 65–70 К и служит радиационным экраном и поверхностью для улавливания водяного пара. Вторая ступень охлаждается примерно до 12–17 К и захватывает азот, кислород, аргон и другие конденсируемые газы. Значения являются ориентиром для принципа работы; фактические диапазоны определяются конструкцией конкретной модели.
Основные узлы конструкции
Корпус и входной фланец
Соединяют насос с вакуумной камерой и формируют герметичный объём, внутри которого размещены охлаждаемые элементы.
Первая ступень и экран
Перехватывают основную часть теплового излучения и водяного пара, снижая тепловую нагрузку на более холодную ступень.
Низкотемпературная панель
Обеспечивает криоконденсацию основных газов и несёт адсорбент для захвата лёгких компонентов.

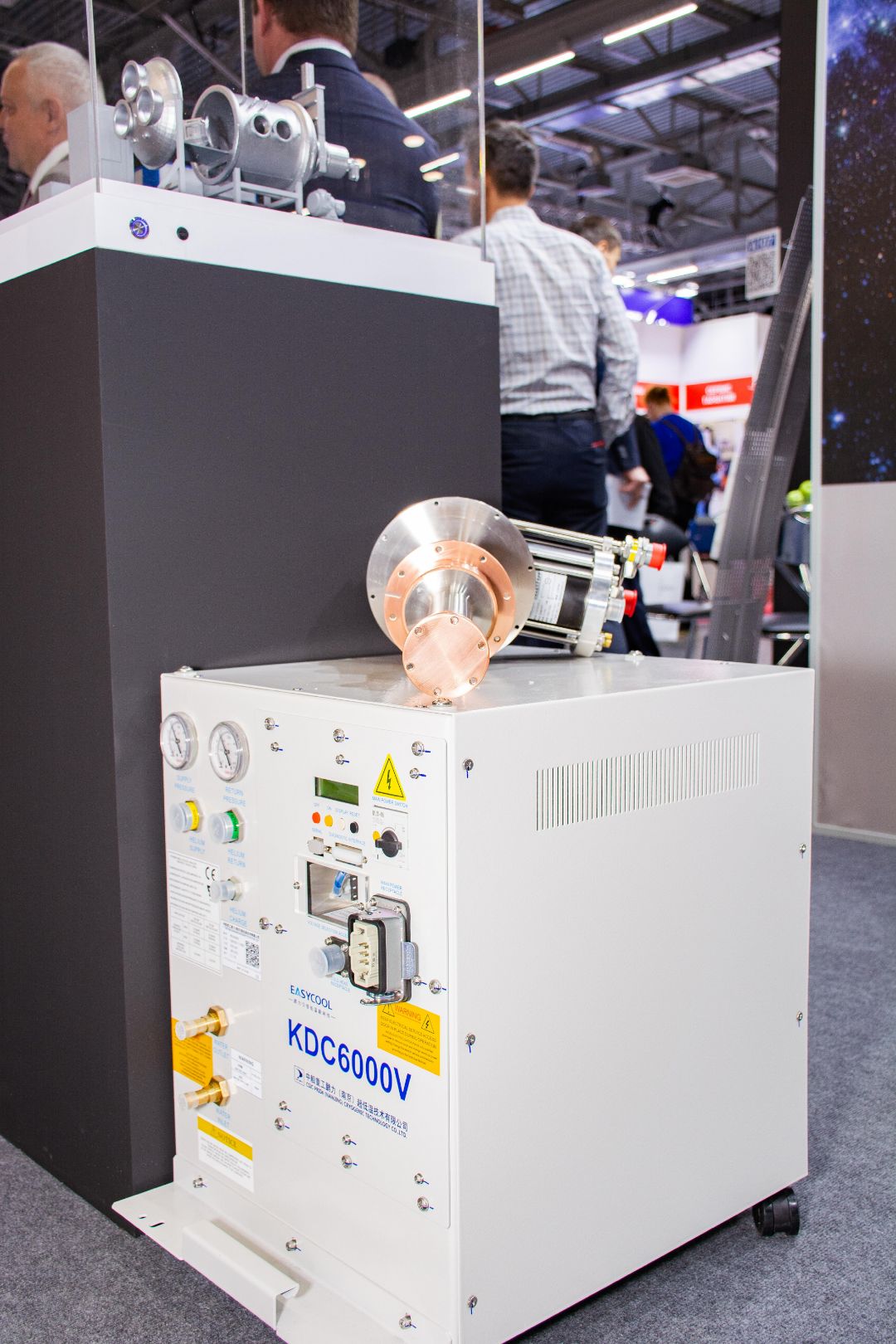

Криорефрижератор и компрессор
Отводят тепло от обеих ступеней. В замкнутом контуре циркулирует рабочий газ; компрессор располагается вне корпуса насоса.

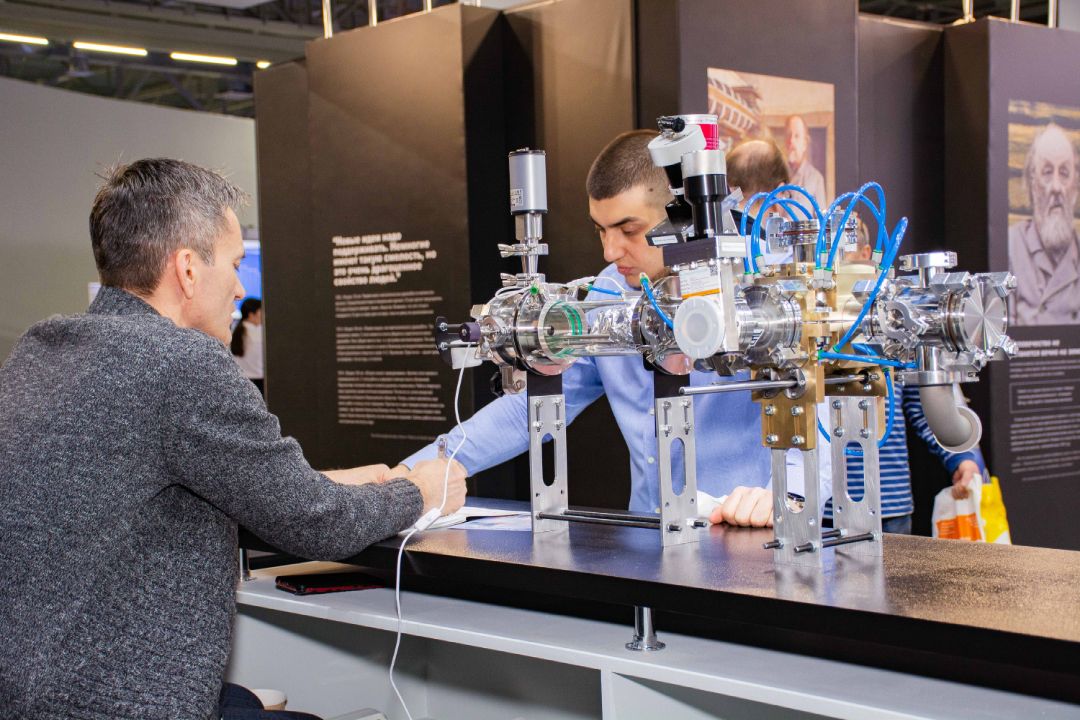

Арматура и датчики
В конфигурацию могут входить вакуумные, продувочные и предохранительные клапаны, а также датчики давления и температуры.
Система управления
Контролирует охлаждение, выход на рабочий режим, состояние клапанов и последовательность регенерации.
Рабочий цикл
- 01
Предварительная откачка
Камеру и корпус крионасоса откачивают вспомогательным насосом до давления, допустимого для начала охлаждения и открытия высоковакуумной линии.
- 02
Охлаждение
Криорефрижератор последовательно выводит ступени на рабочую температуру. Готовность контролируют по датчикам температуры и давления.
- 03
Накопление газа
Во время откачки газы конденсируются или сорбируются на холодных поверхностях. Доступная ёмкость постепенно уменьшается.
- 04
Регенерация
Насос изолируют от камеры, прогревают и удаляют высвободившийся газ. После завершения цикла выполняют повторную предварительную откачку и охлаждение.
Где применяют криогенную откачку
Крионасосы используют в установках, где требуется чистый высокий вакуум и высокая скорость удаления водяного пара. Конкретная применимость зависит от состава газа, режима процесса и допустимой периодичности регенерации.
- вакуумное нанесение и исследование тонких плёнок;
- установки ионно-плазменной обработки;
- полупроводниковые и электронные технологии;
- исследовательские высоковакуумные комплексы;
- термовакуумные и испытательные камеры;
- системы с высокой нагрузкой по водяному пару.
Преимущества и ограничения
Преимущества
Безмасляная высоковакуумная откачка, отсутствие движущихся частей в рабочем объёме, высокая скорость захвата водяного пара и возможность работы с широким набором газов при правильно выбранной конфигурации.
Ограничения
Ограниченная ёмкость по накопленному газу, обязательная регенерация, время выхода на рабочую температуру, зависимость характеристик от состава газа и необходимость вспомогательной откачки.
Что учитывать при выборе
Крионасос подбирают как часть вакуумной системы, а не как отдельный агрегат. Быстрота откачки на камере зависит от проводимости линии, входного фланца, арматуры и компоновки.
- Рабочее и предельное давление вакуумной системы.
- Состав и расход газов, включая водяной пар и лёгкие газы.
- Объём камеры и допустимое время выхода на режим.
- Ёмкость насоса и требуемый интервал между регенерациями.
- Тепловая нагрузка, ориентация и доступное пространство.
- Форвакуумная ступень, арматура, датчики и алгоритмы защиты.
Заключение
Криогенный вакуумный насос создаёт высокий вакуум за счёт захвата газа на охлаждённых панелях. Первая ступень снижает тепловую нагрузку и улавливает водяной пар, вторая обеспечивает конденсацию основных газов и криосорбцию лёгких компонентов. Стабильная работа зависит от корректной предварительной откачки, контроля температуры, учёта газовой нагрузки и своевременной регенерации.
При подборе важно сопоставить характеристики насоса с реальным процессом: составом газа, объёмом камеры, тепловой нагрузкой, требуемым давлением, режимом работы и возможностями сервисного обслуживания.
