Компоненты вакуумных систем

Вакуумная арматура CBVAC

Клапаны и затворы, фланцы, фитинги и монтажные компоненты для сборки и модернизации вакуумных линий. Подбираем соединения, уплотнения и привод под рабочее давление, газовую среду, температуру и требования к герметичности.

Перейти к затворам
  • ISO-KF
  • ISO-F
  • CF
Узел вакуумной линии

Изоляция и соединение участков системы

  1. Камера
  2. Затвор
  3. Насос

Затвор отделяет камеру от линии откачки. Фланцы и уплотнения обеспечивают соединение узлов; проходное сечение и геометрия тракта влияют на проводимость линии.

Сравнить типы фланцев

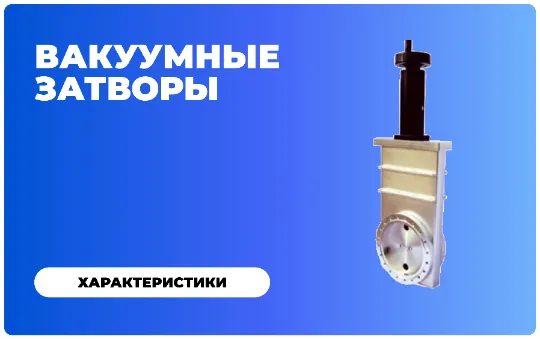

Вакуумные затворы CBVAC
CBVAC

Арматура для промышленности и исследований

CBVAC — китайский производитель вакуумного оборудования и компонентов. В номенклатуру входят вакуумные клапаны, фланцевые соединения, сильфоны и другие элементы вакуумного тракта.

«Криосистемы» подбирают отдельные компоненты и комплекты для камеры, откачной линии или модернизации существующей установки. Для заказа нового узла или замены детали важны типоразмер, геометрия подключения и условия работы.

Инженерный подбор

Согласование всего узла

Одинаковое обозначение фланца не определяет допустимую температуру, химическую стойкость или герметичность клапана. Проверяют корпус, уплотнение затвора, присоединения, привод и монтажное положение.

Для высоковакуумных и сверхвысоковакуумных задач дополнительно учитывают газовыделение материалов, чистоту поверхностей, возможность прогрева и требования к контролю натекания.

Ассортимент

Основные группы вакуумной арматуры CBVAC

От выбора клапана до комплектации соединений и монтажных элементов. Исполнение и состав поставки согласуют по техническим требованиям и присоединительным чертежам.

01
Арматура

Вакуумные клапаны и затворы

Шиберные, угловые и поворотные исполнения для разделения участков вакуумной системы и управления потоком газа.

  • Проходное сечение и монтажная геометрия.
  • Тип привода и контроль положения.
  • Допустимый перепад давления и частота срабатывания.
Перейти к затворам
02
Соединения

Фланцевые соединения

Фланцы и ответные компоненты KF, CF и ISO-F. Подбор для соединения камеры, насосов, клапанов и трубопроводов.

  • Размер и конструкция обеих сторон соединения.
  • Уплотнение и центрирующие элементы.
  • Хомуты, зажимы или болтовое крепление.
03
Компоновка

Фитинги и переходники

Соединительные элементы для разводки вакуумных линий и сопряжения узлов с разными присоединениями.

  • Муфты и переходники под геометрию тракта.
  • Для резьбовых и байонетных узлов — согласование конкретного исполнения.
  • Материал, чистота и совместимость с рабочей средой.
04
Монтаж

Монтажная оснастка

Элементы для сборки, установки и обслуживания вакуумного тракта. Сильфоны и гибкие соединения подбирают с учётом перемещений и нагрузок.

  • Доступ к крепежу и обслуживаемым узлам.
  • Опоры и разгрузка присоединений.
  • Допустимые перемещения и монтажные ограничения.
Присоединения и уплотнения

Как различаются KF, ISO-K, ISO-F и CF

Тип соединения выбирают с учётом давления, прогрева, частоты разборки и механической нагрузки. Ниже — конструктивные различия семейств; нужный размер и доступное исполнение определяют при подборе.

Таблицу можно прокрутить вправо. При работе с клавиатуры используйте стрелки.

Тип соединения, способ уплотнения и особенности выбора
СоединениеКонструкцияЧто учитывать
KF / ISO-KFБыстросъёмный хомут, центрирующий элемент и эластомерное уплотнительное кольцо.Удобство разборки, материал кольца, допустимые температура и среда; механические нагрузки на соединение.
ISO-KФланцы соединяются периферийными зажимами; уплотнение располагается на центрирующем кольце.Тип и число зажимов, доступ для сборки, размер и материал уплотнения.
ISO-FБолтовое соединение фланцев с уплотнительным и центрирующим узлом.Расположение отверстий, крепёж, ответный фланец и монтажное пространство.
CFБолтовое соединение с ножевидными кромками и металлической прокладкой; для стальных фланцев обычно используют медь.Состояние кромок, тип прокладки, чистота и условия прогрева. Металлическую прокладку заменяют после разборки.

Совместимость проверяют по чертежам. Для перехода между разными типами соединений требуется соответствующий переходник. Само обозначение CF не подтверждает сверхвысоковакуумные характеристики всего клапана: важны также внутренние уплотнения, материалы и конструкция изделия.

Рабочие условия

Герметичность, температура и управление

Параметры согласуют для конкретного изделия и режима эксплуатации. Требования к корпусу, закрытому затвору и фланцевым соединениям рассматривают отдельно.

Контроль натекания

Если в ТЗ требуется натекание ≤1×10⁻⁹ mbar·L/s, укажите контролируемый узел и метод испытаний. Это требование к подбору, а не единая характеристика всех компонентов CBVAC.

  • Наружная герметичность корпуса и соединений.
  • Натекание через закрытый затвор.
  • Пробный газ, перепад давления и температура проверки.
  • Допустимое значение и необходимость протокола испытаний.

Рабочая температура и прогрев

Для задачи с прогревом до 200 °C проверяют допустимые условия для корпуса, уплотнений и привода выбранного исполнения. Температура прогрева и температура непрерывной работы могут различаться.

  • Материал и химическая стойкость уплотнений.
  • Допустимая температура привода и датчиков.
  • Продолжительность и число циклов нагрева.
  • Разрешённое положение затвора при прогреве.

Привод и сигналы

Ручное, пневматическое или электрическое управление выбирают по исполнению клапана и требованиям установки.

  • Частота переключений и время срабатывания.
  • Питание либо параметры пневмогаза.
  • Сигналы «открыт / закрыт» и интерфейс управления.
  • Положение при потере питания и технологические блокировки.

Материалы и чистота

Для рабочей среды согласуют материал корпуса и контактирующих деталей, уплотнение, подготовку поверхности и требования к упаковке.

  • Совместимость с газами, парами и продуктами процесса.
  • Требования к газовыделению и частицам.
  • Очистка перед монтажом и обращение с уплотнениями.
  • Условия хранения и обслуживания.
Размеры и материалы

Что задают стандарты

Стандарты размеров помогают согласовать соединения, а стандарты материала описывают требования к соответствующему полуфабрикату. Применимость документа и его редакцию фиксируют в спецификации изделия.

  • ISO 2861Размеры быстросъёмных соединений с хомутом, уплотнительных колец и их держателей.
  • ISO 1609Размеры вакуумных фланцев без ножевидной кромки.
  • DIN 28404Размеры фланцев для вакуумной техники.
  • ASTM A240Требования к листам, плитам и полосам из нержавеющей стали; не общий стандарт герметичности вакуумного узла.

Документы и приёмка

Для поставки согласуют комплект документов и критерии проверки. Соответствие размеров само по себе не заменяет проверку герметичности и работоспособности.

  • Точное обозначение, комплектация и присоединительный чертёж.
  • Паспорт и инструкция для выбранного изделия.
  • Перечень материалов и уплотнений, если это требуется проектом.
  • Условия контроля размеров, натекания и срабатывания.
  • Протоколы и документы о соответствии — по требованиям заказа.

Монтаж, обучение эксплуатации и сервисное сопровождение включают в согласованный объём работ.

Подбор по ТЗ

Какие данные нужны для заказа арматуры

Для замены существующего компонента приложите его обозначение, фото маркировки и чертёж подключения. Для новой линии передайте параметры процесса и схему вакуумного тракта.

ДанныеЧто указать
ЗадачаИзоляция камеры, обслуживание насоса, переключение линий или регулирование потока; место узла на схеме.
ДавлениеРабочее и предельное давление, давление с обеих сторон затвора и допустимый перепад при открывании.
СредаГазы, пары, агрессивные компоненты, частицы и возможность конденсации.
Темпе­ратураРабочий диапазон, температура и длительность прогрева, ограничения для привода и датчиков.
НатеканиеДопустимое натекание корпуса и закрытого затвора, метод проверки и необходимость протокола.
ФланцыТип фланца, номинальный размер, ответные детали, чертёж и монтажная длина.
ПриводТип привода, питание или пневмогаз, сигналы положения, блокировки и поведение при отказе.
РесурсЧастота и число циклов, продолжительность работы, требования к обслуживанию и запасным уплотнениям.
МонтажОриентация узла, доступ к крепежу, допустимые нагрузки, место для привода и демонтажа.
ДокументыПаспорт, инструкции, чертежи, контроль размеров и испытания; количество изделий и срок поставки.
Вопросы по выбору

О вакуумной арматуре и соединениях

Как выбрать между KF и CF?

KF удобен для быстрого демонтажа и использует эластомерное кольцо. CF применяет металлическую прокладку и подходит для задач, где важны низкое газовыделение и прогрев. Допустимые условия зависят от конкретных материалов и всего узла, включая клапан и его внутренние уплотнения.

Чем ISO-K отличается от ISO-F?

У ISO-K фланцы стягиваются периферийными зажимами, у ISO-F используется болтовое соединение. При выборе учитывают ответную часть, место для крепежа и нагрузки. Совместную сборку разных исполнений проверяют по конструкции и комплекту соединительных деталей.

Можно ли заменить клапан, если совпадает размер фланца?

Дополнительно проверяют монтажную длину, проходное сечение, направление потока, уплотнение, привод, перепад давления и режим срабатывания. Для замены без переработки линии нужны обозначение существующего узла и присоединительный чертёж.

Что означает значение натекания в mbar·L/s?

Это единица потока газа, применяемая при контроле герметичности. Значение необходимо связывать с условиями испытаний и объектом проверки: корпусом, соединением или закрытым затвором. Натекание и предельное давление вакуумной системы — разные характеристики.

Можно ли прогревать любой клапан с CF-фланцами?

Предел прогрева определяет наиболее чувствительный элемент изделия. CF-присоединения не исключают эластомерного уплотнения внутри клапана и температурных ограничений привода. Условия прогрева подтверждают для точного исполнения.

Что входит в предложение «Криосистемы»?

Подбор изделия или комплекта компонентов, проверка присоединений и рабочих условий, согласование документов, стоимости и сроков поставки. Проектирование, сборку системы, монтаж, обучение и сервис определяют по задаче и объёму заказа.

Инженерный подбор

Подобрать арматуру CBVAC под вашу систему

Отправьте параметры вакуумной линии или обозначение заменяемого компонента. Инженер уточнит рабочие условия и подготовит предложение по изделию, комплектующим и необходимым работам.

  • Подбор модели, соединений и уплотнений.
  • Проверка монтажных размеров и управления.
  • Согласование документации, стоимости и сроков.
  • Интеграция, обучение и сервис — по объёму проекта.

Что приложить к заявке

Тип и размер соединений, давление, температуру, состав среды и требования к герметичности. Для замены — фото маркировки и чертёж или размеры существующего узла.
