Проект ГК «Криосистемы»
Автоматизированный стенд контроля герметичности
Автоматизированный высоковакуумный стенд разработан и сдан в эксплуатацию специалистами компании «Криосистемы» для контроля герметичности и термовакуумных испытаний изделий.
Рабочие характеристики стенда
Параметры из исходного проекта сохранены: диапазон давления, чувствительность по гелию, рабочие температуры и полезный объём вакуумной камеры.
| Наименование показателя | Величина показателя |
|---|---|
| Рабочее давление | От 1×10-3 Па до 2×105 Па |
| Пороговая чувствительность системы по гелию в процессе вакуумных испытаний | 1×10-10 Па·м3/с |
| Диапазон рабочих температур | От +20 до +400 °C |
| Рабочий полезный объем вакуумной камеры | 800 л |
Стенд сконструирован на базе цилиндрической камеры из нержавеющей стали с водяным охлаждением стенок камеры. Встроенная система подачи гелия обеспечивает регулировку скорости подъема давления гелия как в самой камере, так и в объекте испытаний.
Нагрев изделия в вакуумной камере осуществляется с помощью инфракрасного излучения до температуры +400 °C.
Высоковакуумный стенд с системой подготовки для контроля герметичности применяется для контроля герметичности методом вакуумной гелиевой камеры, а также для проведения термовакуумных испытаний оборудования, трубопроводов и других элементов атомных станций согласно ГОСТ Р 50.05.01-2018.
Стенд рассчитан на испытания при температурах объекта испытаний до 400 °C и обеспечивает контроль герметичности изделий до уровня 1×10-10 Па·м3/с.
800 л
рабочий полезный объём вакуумной камеры
+400 °C
температура нагрева изделия инфракрасным излучением
1×10-10
уровень контроля герметичности, Па·м3/с
ГОСТ Р
испытания с учётом ГОСТ Р 50.05.01-2018

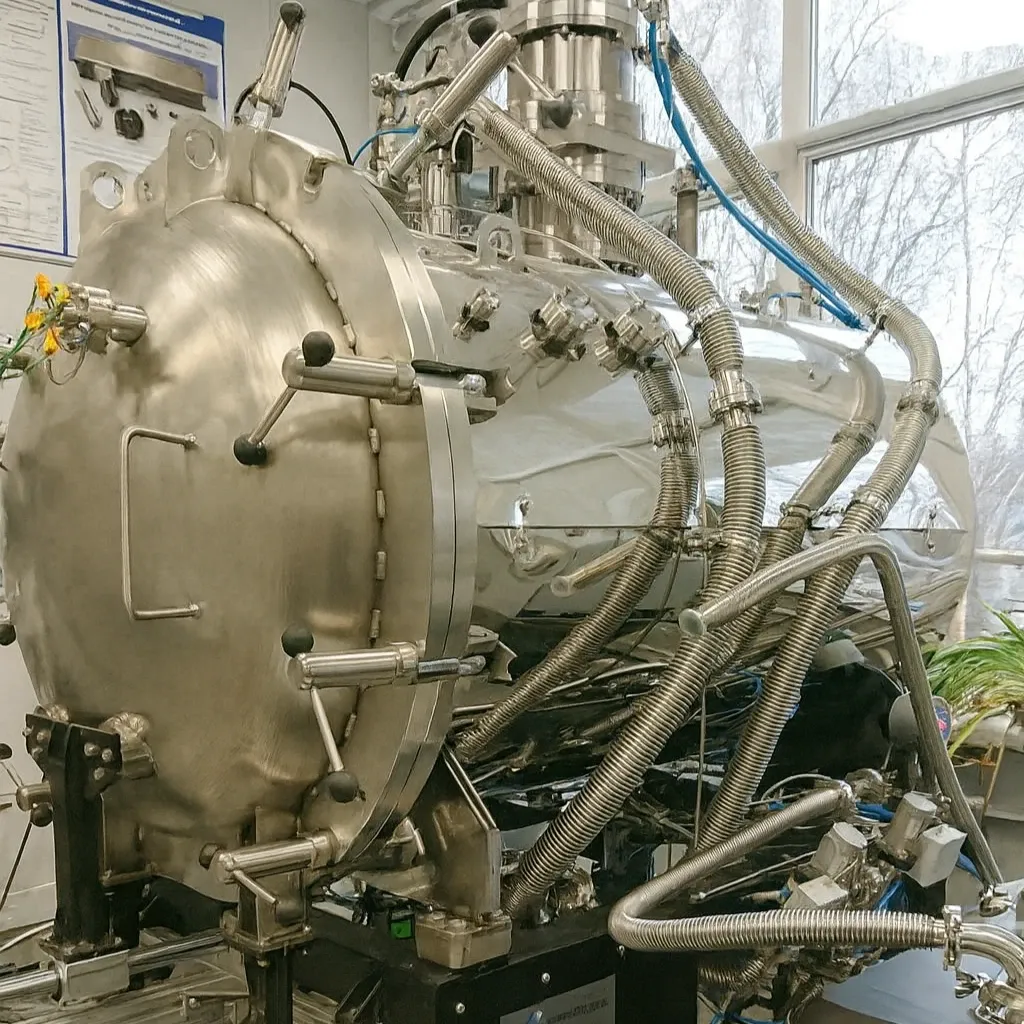

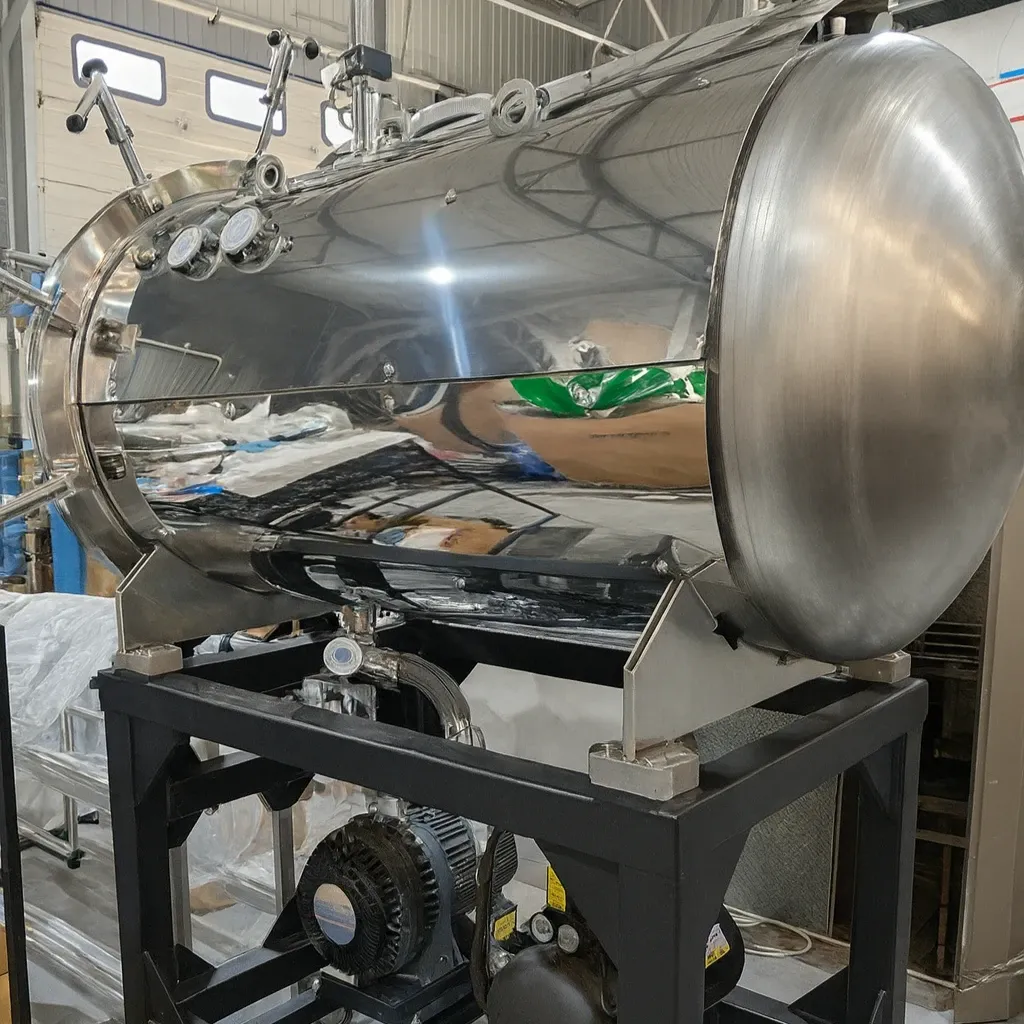

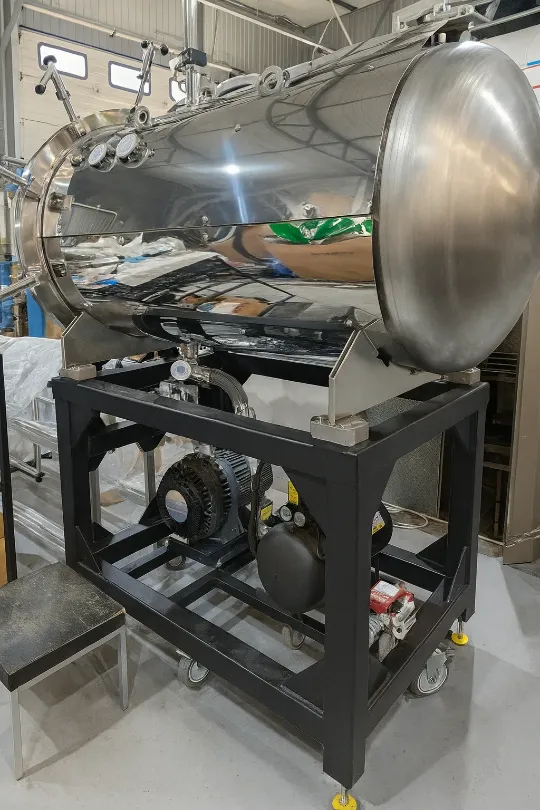

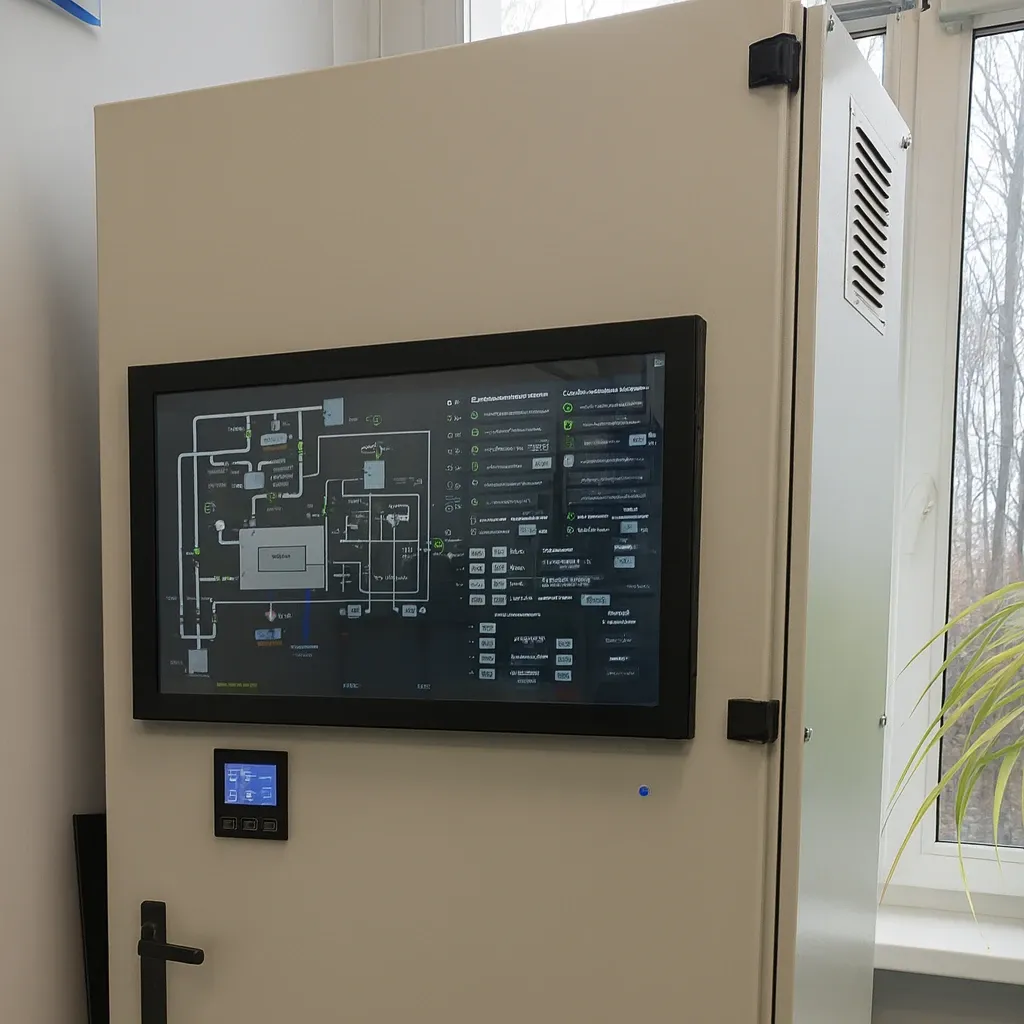

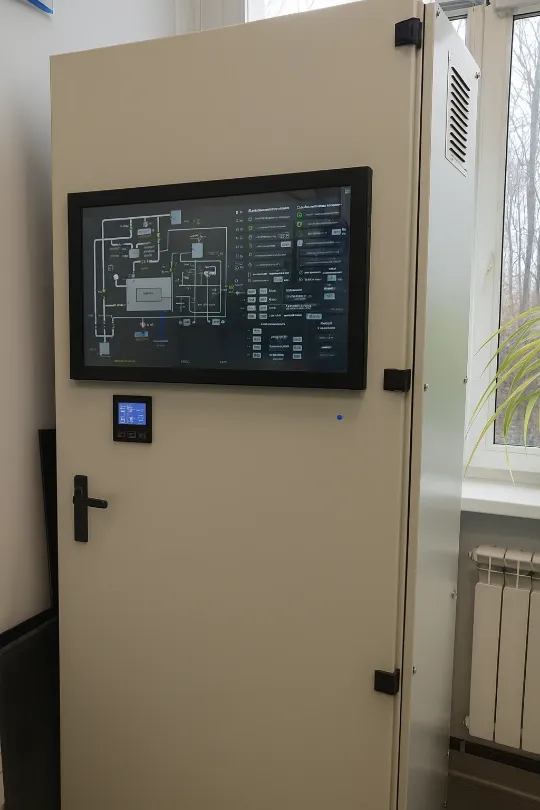

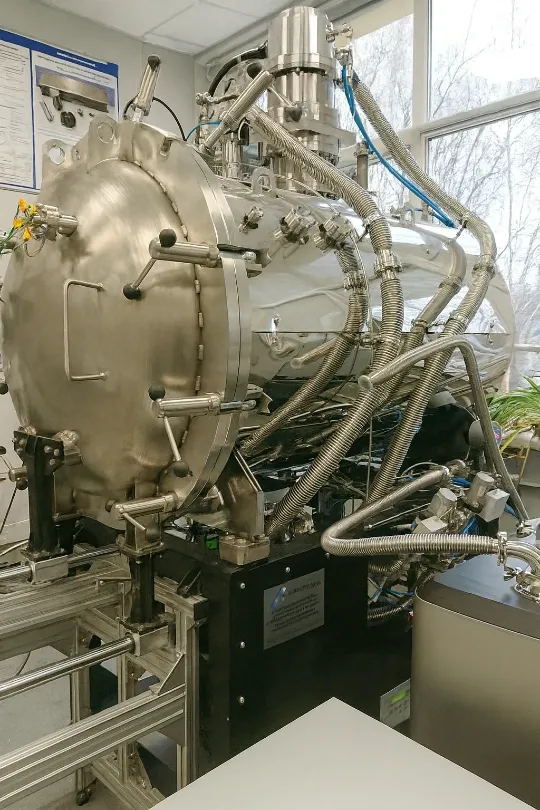

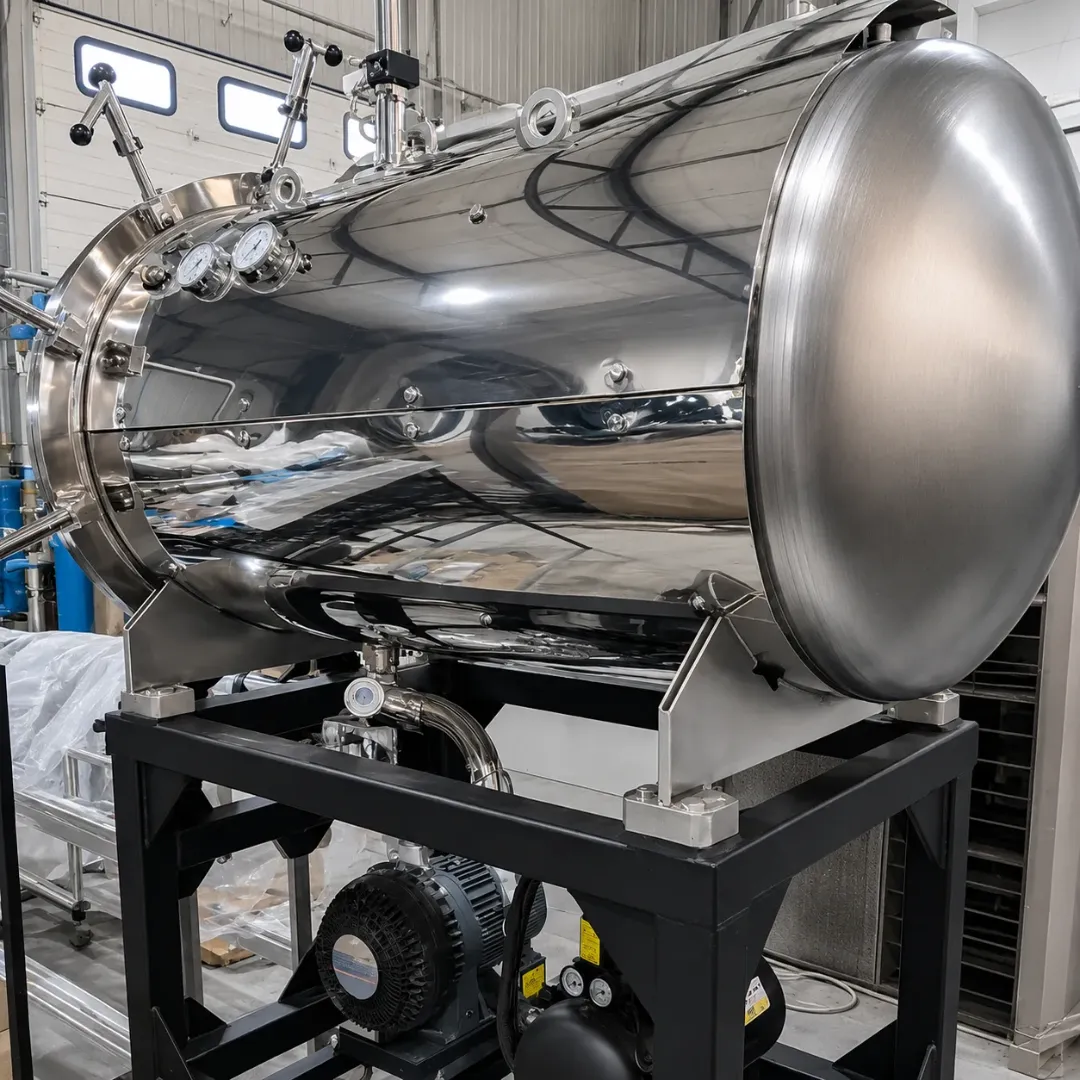

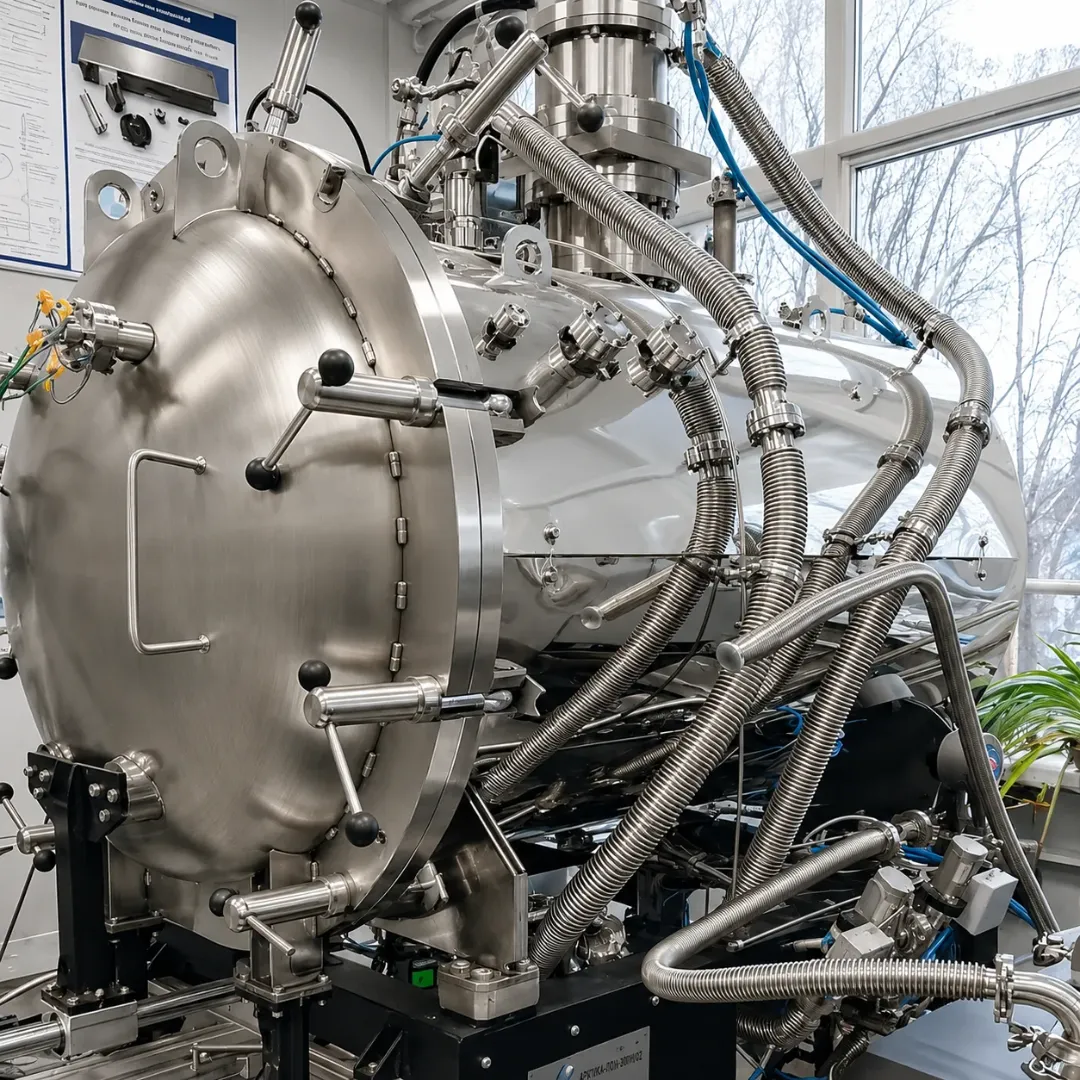

Внешний вид и узлы стенда
Все проектные изображения из исходной страницы сохранены в блоке.
Решаем инженерные задачи и поставляем оборудование
Понимаем специфику научных, промышленных и государственных заказчиков. Работаем под ТЗ, ГОСТ и индивидуальные требования.
Поставка по техническому заданию
Работаем строго по ТЗ заказчика. Подбираем оборудование с учётом условий, ограничений и требований к совместимости.
Участие в тендерах и госконтрактах
Есть опыт поставок по 44-ФЗ и 223-ФЗ. Готовим комплект документации, обеспечиваем соответствие требованиям ГОСТ и сопровождение сделки.
Модернизация систем
Обновляем устаревшие участки вакуумных и криогенных линий. Предлагаем решения, совместимые с действующей инфраструктурой.
Импортозамещение и поиск аналогов
Подбираем качественные альтернативы зарубежным компонентам. Работаем с проверенными российскими и азиатскими производителями.
Интеграция оборудования в проект
Участвуем на этапе проектирования. Предлагаем решения с учётом габаритов, интерфейсов, среды эксплуатации и инженерной логики системы.
Как начинается проект контроля герметичности
Для таких задач важно заранее связать метод испытаний, диапазоны давления и температуры, требования ГОСТ, состав вакуумной системы и сценарии работы оператора.
Техническая задача
Фиксируются тип изделия, требуемая чувствительность, рабочий объём камеры, температурный режим и нормативные требования.
Состав стенда
Подбираются камера, вакуумная система, подача гелия, нагрев, охлаждение, датчики, автоматика и интерфейс управления.
Сборка и отладка
Оборудование собирается, проверяется на рабочих режимах и настраивается под процедуру испытаний заказчика.
Запуск в эксплуатации
Проводятся монтаж, пусконаладка, проверка алгоритмов, обучение пользователей и поддержка в период работы стенда.
