0,2–1,8 т/ч
Диапазон производительности по сжижению в модельном ряду
Семейство KDTB Pride Cryogenics
Система повторного сжижения СПГ
Установка работает по обратному циклу Брайтона, переохлаждает сжиженный природный газ (СПГ) до температуры ниже −175 °C и возвращает его в грузовой танк для прямой конденсации BOG — отпарного газа. Такая схема исключает необходимость в отдельном компрессоре BOG.
В качестве рабочего тела используются инертные негорючие газы.
По данным производителя, это позволяет размещать установку
полностью во взрывоопасной зоне. Конкретное исполнение и
требования к зоне размещения необходимо подтверждать
для каждого проекта.
Ключевые параметры семейства
Серия KDTB включает установки различной производительности с частотно-регулируемой работой во всём диапазоне нагрузки.
0–100 %
Диапазон регулирования рабочего режима
< −175 °C
Температура переохлаждения СПГ
5 лет
Заявленная производителем необслуживаемая работа
компрессора и детандера
Принцип работы и конструкция
В основе системы лежит обратный цикл Брайтона. СПГ переохлаждается до температуры ниже −175 °C и подаётся обратно в грузовой танк. Холод переохлаждённого СПГ используется для прямой конденсации отпарного газа BOG.
Производитель применяет полностью герметичную конструкцию, а компрессор и детандер выполнены безмасляными, на магнитных подшипниках. Это решение предназначено для снижения риска утечек и загрязнения рабочего контура.
Системы малой и большой производительности
Производитель приводит две типовые конфигурации, различающиеся холодопроизводительностью, расходом охлаждающей воды, энергопотреблением и габаритами.
Система малой производительности
| Холодопроизводительность конденсации | 35 кВт |
|---|---|
| Производительность повторного сжижения | 0,2 т/ч |
| Мощность компрессора | < 200 кВт |
| Расход охлаждающей воды | < 35 т/ч |
| Габариты основного агрегата | < 10 × 2 × 3 м |
| Диапазон рабочих режимов | Непрерывная работа при нагрузке 0–100 % |
| Общая масса основного агрегата | < 18 т |
| Компрессор | На магнитных подшипниках; производителем заявлена необслуживаемая работа в течение 5 лет |

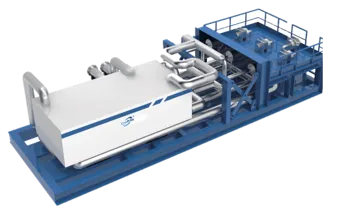

Система большой производительности
| Производительность повторного сжижения | 246 кВт |
|---|---|
| Расчётная холодопроизводительность | 258,3 кВт |
| Скорость повторного сжижения | ≈ 1,5 т/ч |
| Потребляемая мощность при полной нагрузке | < 1 400 кВт |
| Расход охлаждающей воды | < 250 т/ч |
| Диапазон рабочих режимов | Автоматическая работа при нагрузке 0–100 % |
| Габариты интегрированного скидированного агрегата | < 14 × 5 × 4 м |
| Общая масса основного агрегата | < 50 т |
Примечание:
параметр «Производительность повторного сжижения — 246 кВт»
для системы большой производительности сохранён в формулировке
и единицах каталога производителя. Финальные технические параметры
необходимо подтверждать для конкретной конфигурации оборудования.
Структура обозначения системы

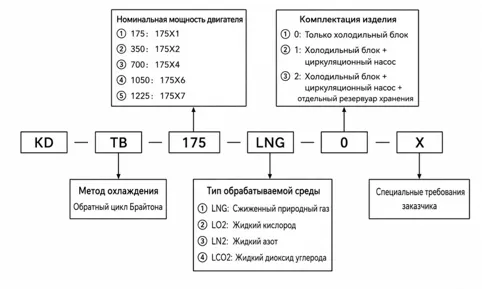

Код модели отражает способ охлаждения, номинальную мощность, обрабатываемую среду и комплектацию.
Структура кода
KD - TB - [номинальная мощность двигателя] - [тип обрабатываемой среды] - [комплектация продукта] - X
- TB — охлаждение на основе обратного цикла Брайтона.
- В каталоге для номинальной мощности перечислены: 175 = 175 × 1; 350 = 175 × 2; 700 = 175 × 4; 1050 = 175 × 6; 1225 = 175 × 7.
- Тип обрабатываемой среды: LNG — СПГ, LO₂ — жидкий кислород, LN₂ — жидкий азот, LCO₂ — жидкий диоксид углерода.
- Комплектация 0 — только подача холода.
- Комплектация 1 — криогенный блок + циркуляционный насос.
- Комплектация 2 — криогенный блок + циркуляционный насос + отдельный резервуар хранения.
- X — специальные требования заказчика.
Особенность каталога:
в текстовой расшифровке номинальной мощности перечислены значения
до 1225, при этом в таблице модельного ряда отдельно присутствует
модель KDTB-1400. Обозначение и конфигурацию KDTB-1400 следует
подтверждать по актуальной спецификации производителя.
Модельный ряд KDTB
Серия охватывает производительность по сжижению от 0,2 до 1,8 т/ч.
| Модель | Производительность по сжижению, т/ч | Установленная мощность, кВт | Расход воды, т/ч | Количество интегрированных агрегатов | Количество ступеней вторичного дожатия |
|---|---|---|---|---|---|
| KDTB-175 | 0,2 | 200 | 35 | 1 | 0 |
| KDTB-350 | 0,5 | 400 | 70 | 1 | 1 |
| KDTB-700 | 1,0 | 800 | 140 | 2 | 2 |
| KDTB-1050 | 1,3 | 1 200 | 210 | 3 | 3 |
| KDTB-1225 | 1,5 | 1 400 | 245 | 3 | 4 |
| KDTB-1400 | 1,8 | 1 600 | 280 | 4 | 4 |
Данные для предварительного подбора
Для инженерной оценки необходимо сопоставить требуемую производительность установки с параметрами BOG, инфраструктурой объекта и доступными энергоресурсами.
Параметры процесса
- Требуемая производительность повторного сжижения.
- Состав и расход отпарного газа BOG.
- Характеристики грузовых танков.
- Рабочий профиль и требуемый диапазон нагрузки.
Инфраструктура объекта
- Доступная электрическая мощность.
- Доступный расход и параметры охлаждающей воды.
- Ограничения по габаритам и массе оборудования.
- Требования к зоне размещения и интерфейсам подключения.
Связанные решения
Другие решения Pride Cryogenics для подготовки, очистки и обработки промышленных газов.
Подобрать систему повторного сжижения СПГ
Передайте параметры BOG, требуемую производительность, профиль нагрузки, сведения о грузовых танках, доступной электрической мощности, охлаждающей воде и условиях размещения. Специалисты ГК «Криосистемы» помогут определить подходящую конфигурацию системы.
