20 / 30 / 40 Нм³/ч
Производительность по исходному газу
Система Pride Cryogenics
Система очистки гелий-неоновой смеси
Система сочетает криогенную конденсацию, криогенную адсорбцию, криогенную ректификацию и криогенное вымораживание для очистки гелий-неоновой смеси и получения высокочистых неона и гелия.
Производитель использует технологию на базе малых
криоохладителей и указывает сниженные требования к составу
исходного газа по сравнению с традиционными схемами.
Ключевые параметры
В каталоге представлены исполнения с производительностью 20, 30 и 40 Нм³/ч по исходному газу.
≥92 %
Степень извлечения неона
≥92 %
Степень извлечения гелия
≥99,9995 %
Чистота товарных неона и гелия
Технология очистки
В технологической схеме последовательно используются несколько низкотемпературных процессов.
Криогенная конденсация
Один из базовых низкотемпературных процессов подготовки и разделения газовой смеси.
Криогенная адсорбция
Используется в составе многоступенчатой схемы очистки неона и гелия.
Криогенная ректификация
Дополняет процессы низкотемпературного разделения компонентов исходной смеси.
Криогенное вымораживание
Применяется как одна из стадий комплексной криогенной очистки.
Конструкция, управление и эксплуатация
Криогенная система
- Технология очистки неона и гелия на базе малых криоохладителей.
- По данным производителя, система предъявляет сниженные требования к составу исходного газа.
- Применяется как альтернатива традиционному охлаждению дросселированием под высоким давлением.
- Производитель связывает такое решение с повышением эффективности, энергоэффективности и безопасности.
Автоматизация и компоновка
- Система управления PLC/DCS.
- Защитные блокировки и высокий уровень автоматизации.
- Стабильная длительная работа с поддержанием качества продукта.
- Интегрированная рамная компоновка сокращает объём монтажных работ на площадке.
Технические характеристики
Основные параметры системы по каталогу производителя.
| Производительность по исходному газу | 20 / 30 / 40 Нм³/ч |
|---|---|

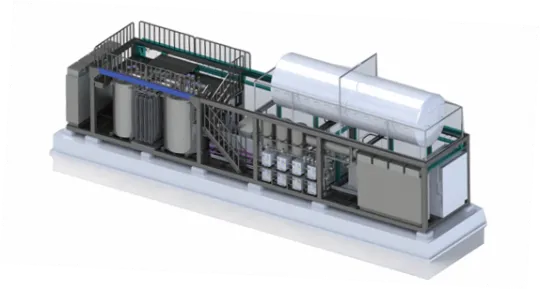

| Габариты скида | 18 000 × 3 300 × 3 300 мм |
| Масса скида | ≤50 т |
| Чистота товарного неона | ≥99,9995 % |
| Чистота товарного гелия | ≥99,9995 % |
| Степень извлечения неона | ≥92 % |
| Степень извлечения гелия | ≥92 % |
Примечание к габаритам:
в каталоге производителя указано, что высота 3 300 мм
приведена после установки «пневмобаллона».
Термин сохранён без дополнительной интерпретации.
Состав системы
Комплекс включает оборудование очистки, компримирования, вакуумирования, автоматизации и вспомогательной газовой инфраструктуры.
Блок очистки
- Устройство удаления кислорода.
- Криогенная ёмкость очистки неона.
- Криогенная ёмкость очистки гелия.
- Клапанная стойка.
- Газовый нагреватель.
- Вакуумная система.
Компрессоры и автоматизация
- 5 мембранных компрессоров.
- 8 гелиевых компрессоров для криоохладителей.
- Система КИП, включая программное и аппаратное обеспечение.
- Электрическая система.
Вспомогательная инфраструктура
- Узел хранения исходного газа.
- Панель слива/разгрузки исходного газа.
- Система жидкого азота.
- Азотный испаритель.
Система наполнения баллонов
В состав комплекса входит отдельная инфраструктура наполнения товарными неоном и гелием.
Наполнение неоном
- Коллектор с 16 + 16 интерфейсами наполнения.
- Соответствующая арматура.
- Вакуумные насосы и вспомогательное оборудование.
Наполнение гелием
- Коллектор с 16 + 16 интерфейсами наполнения.
- Соответствующая арматура.
- Вакуумные насосы и вспомогательное оборудование.
Примеры внедрения

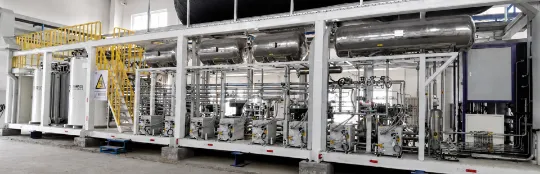

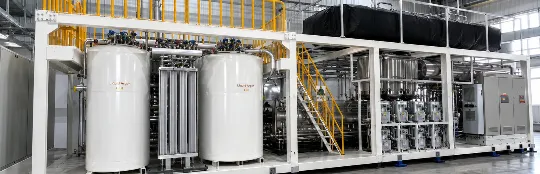

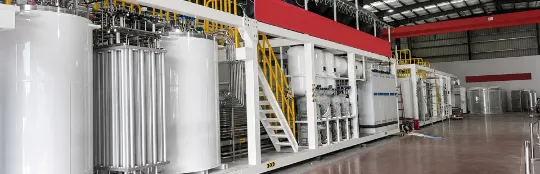

Примеры объектов, приведённые производителем в каталоге оборудования.
Связанные решения
Другие системы Pride Cryogenics для очистки и обработки промышленных газов.
