Neon–Helium Refining Unit

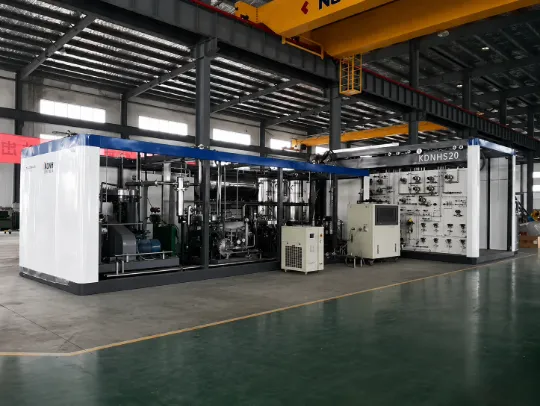

Установка Pride Neon–Helium Refining Unit для разделения смеси неон–гелий
Neon–Helium Refining Unit — криогенная установка Pride Cryogenics для разделения и очистки смеси неона и гелия. По каталожному примеру система обрабатывает газовую смесь при давлении 5 бар и расходе 20 нм³/ч с получением продуктового неона и гелия чистотой более 99,999%.
Ключевые параметры Neon–Helium Refining Unit
Каталог Pride приводит пример состава исходного газа и целевых параметров продуктовых газов. Эти значения служат исходной точкой для предварительной оценки задачи; финальная конфигурация зависит от реального газового анализа и требований к продуктовым потокам.
5 бар
Давление исходного газа по каталогу
Ne 56%
Содержание неона в примере исходной смеси
He 29%
Содержание гелия в примере исходной смеси
Назначение и область применения
Система предназначена для разделения смеси ценных газов и получения высокочистых продуктовых потоков неона и гелия. Такое оборудование применяют в задачах криогенной газоподготовки, восстановления ценных компонентов и интеграции с инфраструктурой промышленных газов.
Для каких задач применяется
- Разделение смеси неона и гелия с получением двух продуктовых потоков.
- Очистка неона и гелия до высокой чистоты после предварительной газоподготовки.
- Работа с газовыми потоками, где требуется извлечь полезные компоненты из сложной смеси.
- Интеграция в инфраструктуру промышленных газов, криогенной газоподготовки или специализированных производств.
Инженерная специфика задачи
- Для расчёта требуется полный состав исходной смеси, включая основные и следовые компоненты.
- Отдельно задаются целевая чистота, объём и формат хранения продуктового неона и гелия.
- Проектная схема зависит от давления, расхода, режима подачи и требований к непрерывности процесса.
- Инфраструктура объекта должна быть проверена по электропитанию, охлаждению, вентиляции и требованиям безопасности.
Каталожный пример параметров
Ниже приведён пример из материалов Pride. Перед коммерческой спецификацией состав исходной смеси, давление, расход, требования к чистоте и степень извлечения продуктовых газов должны быть проверены под конкретную задачу заказчика.
| Поток / параметр | N₂ | Ne | He | H₂ | Давление | Расход |
|---|---|---|---|---|---|---|
| Исходный газ | 12% | 56% | 29% | 3% | 5 бар | 20 нм³/ч |
| Продуктовые газы | — | Более 99,999% | Более 99,999% | — | — | — |
Важно: состав N₂ 12%, Ne 56%, He 29%, H₂ 3% — это каталожный пример исходной смеси. Для реального проекта требуется газовый анализ и подтверждение допустимых диапазонов по составу, давлению и расходу.
Принцип и проектная логика
В официальном описании Pride указано, что установка использует GM-криорефрижератор как источник холода и жидкий азот для предварительного охлаждения компонентов. Проектная схема разделения и состав вспомогательных модулей определяются после анализа исходной смеси и требований к продуктовым газам.
Что система должна обеспечить
- Приём исходной смеси с заданным составом и давлением.
- Криогенное разделение компонентов по проектной схеме.
- Получение продуктового неона и гелия заданной чистоты.
- Передачу продуктовых газов в систему хранения, наполнения или дальнейшего использования.
Что уточняется при проектировании
- Финальная компоновка установки и состав вспомогательных блоков.
- Требуемая степень извлечения неона и гелия.
- Потребление энергии, воды, азота и других инженерных сред.
- Габариты поставки, монтажная схема и требования к сервисному доступу.
Данные для подбора и расчёта
Для Neon–Helium Refining Unit критично получить техническое описание исходной смеси, требуемых продуктовых потоков и инженерной инфраструктуры объекта.
Газовый анализ
N₂, Ne, He, H₂, CH₄, O₂, CO₂, H₂O и другие компоненты
Расход исходной смеси
Номинальный, пиковый, суточный объём и режим подачи
Давление
Давление на входе, допустимые потери, требования к компрессии
Целевые продукты
Требуемая чистота, объём и формат хранения неона и гелия
Инфраструктура
Электропитание, охлаждение, азот, вентиляция, площадка размещения
Интеграция
Наполнение баллонов, буферные ёмкости, анализаторы, автоматика, безопасность
Связанные разделы и оборудование
Neon–Helium Refining Unit связан с очисткой гелия, гелиевыми компрессорами, криорефрижераторами и другими системами криогенной газоподготовки Pride Cryogenics.
Запросить расчёт Neon–Helium Refining Unit
Передайте анализ исходной смеси, расход, давление, требования к чистоте неона и гелия, а также данные по инфраструктуре объекта. Специалисты ГК «Криосистемы» проверят применимость решения Pride Cryogenics и подготовят предварительную инженерную конфигурацию.
