>99,999%
Подтверждённая чистота гелия на выходе для систем очистки
Гелиевые системы Pride Cryogenics
Очистка и рекуперация гелия Pride Cryogenics
Системы Pride Cryogenics применяются для очистки, рекуперации и повторного использования гелия в составе криогенной инфраструктуры. Оборудование подбирают по составу исходного газа, требуемой чистоте, расходу, рабочему давлению и варианту дальнейшего использования — возврат в газовый контур, хранение или последующее ожижение.
Ключевые параметры направления
В разделе представлены решения Pride Cryogenics для очистки гелиевого потока, подготовки газа к повторному использованию и криогенного разделения смеси неона и гелия. Конкретная конфигурация подбирается по составу исходного газа, требуемой чистоте, расходу, давлению и доступной инфраструктуре объекта.
≤10 нм³/ч
Производительность очистителя с GM-криорефрижератором
60–1000 SLM
Расход очистки для конфигурации с жидким азотом
20 нм³/ч
Расход для Neon–Helium Refining Unit по данным производителя
Оборудование для очистки и подготовки гелия
В линейке представлены решения для очистки гелия с разными источниками холода, а также установка для криогенного разделения неон-гелиевой смеси. Такое оборудование используют в исследовательских, лабораторных и технологических контурах, где требуется возвращать газ в работу, снижать потери и поддерживать заданную чистоту рабочего газа.

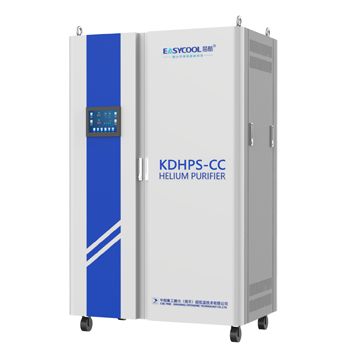

Helium Purifier GM
Очиститель гелия с источником холода на базе GM-криорефрижератора. Применяется для очистки возвратного или технологического гелия без использования жидкого азота как основного источника холода.
Открыть страницуLN₂ · 77K
Helium Purifier LN₂
Очиститель гелия с источником холода на базе жидкого азота. Подходит для объектов, где есть LN₂-инфраструктура и требуется обработка гелиевого потока при температуре очистки 77 К.
Открыть страницу
Neon–Helium Refining Unit
Установка криогенного разделения смеси неон–гелий. Система предназначена для получения высокочистых продуктовых потоков неона и гелия из исходной газовой смеси.
Открыть страницуКогда требуется очистка или рекуперация гелия
Очистка и рекуперация гелия особенно важны для объектов, где газ используется в замкнутом или частично замкнутом криогенном цикле, а потери гелия напрямую влияют на стоимость эксплуатации и готовность оборудования к работе.
Типовые задачи
- Очистка возвратного гелия после работы криостатов, магнитных систем и испытательных установок.
- Подготовка газообразного гелия для повторного использования в контуре или перед ожижением.
- Удаление примесей воды, CO₂, азота, кислорода, метана и других компонентов в зависимости от состава газа.
- Разделение смеси неон–гелий с получением высокочистых продуктовых газов.
Что определяет конфигурацию
- Состав исходного газа и минимальная допустимая чистота на входе.
- Требуемая чистота гелия или неона на выходе.
- Расход газа, рабочее давление и требуемая непрерывность процесса.
- Наличие жидкого азота, оборотной воды, электропитания и места для размещения оборудования.
Сравнение систем очистки и разделения газов
Ниже приведены основные каталожные параметры. Для проектной поставки требуется уточнение состава газа, режима работы и требований к инфраструктуре объекта.
| Система | Входной газ / условие | Производительность | Давление | Чистота продукта | Ключевые требования |
|---|---|---|---|---|---|
| Helium Purifier GM | Чистота входного гелия >90% | ≤10 нм³/ч | 2,5–5 МПа | >99,999% | GM-криорефрижератор; потребление мощности <9 кВт; автоматическое управление |
| Helium Purifier LN₂ | Концентрация входного газа ≥98%; температура очистки 77 К | 60–1000 SLM; объём разовой обработки ≥1000 нм³ | 2–3 МПа | >99,999% | Расход жидкого азота ≈15 л/ч; масса ≈3000 кг; питание 4 кВт при 380 В и 1 кВт при 220 В |
| Neon–Helium Refining Unit | Пример состава: N₂ 12%, Ne 56%, He 29%, H₂ 3% | 20 нм³/ч | 5 бар | Ne >99,999%; He >99,999% | Конфигурация подбирается по составу смеси, требуемому извлечению и формату хранения продуктовых газов |
Важно: параметры в таблице не заменяют инженерный расчёт. Для гелиевых систем необходимо отдельно проверять состав примесей, влагосодержание, режим регенерации, доступность жидкого азота и требования к дальнейшему хранению или ожижению газа.
Данные для подбора системы
Чтобы корректно выбрать конфигурацию Pride Cryogenics, инженеру нужны не только расход и чистота, но и понимание полного газового цикла на объекте.
Состав исходного газа
He, Ne, N₂, O₂, H₂, CH₄, CO₂, H₂O и другие примеси
Требуемая чистота
Целевой уровень чистоты гелия или неона после очистки
Расход газа
Номинальный и пиковый расход, непрерывный или циклический режим
Рабочее давление
Давление на входе, допустимые потери давления, требования к компрессии
Инфраструктура
Жидкий азот, вода, электропитание, вентиляция, место размещения
Дальнейшее использование
Возврат в контур, хранение, наполнение баллонов или связка с ожижителем
Связанные разделы Pride Cryogenics
Очистка гелия обычно проектируется не изолированно, а как часть криогенной инфраструктуры: с компрессорами, криорефрижераторами, ожижителями и потребителями жидкого или газообразного гелия.
Подобрать систему очистки или рекуперации гелия
Передайте состав исходного газа, требуемую чистоту, расход, давление и описание действующей криогенной инфраструктуры. Специалисты ГК «Криосистемы» сопоставят задачу с доступными конфигурациями Pride Cryogenics и подготовят предварительный вариант решения.
