Одноступенчатые пластинчато-роторные насосы Edwards nES

Одноступенчатые маслозаполненные насосы nES для промышленного вакуума. Ряд включает компактные модели и насосы для больших газовых потоков — сравнение поможет подобрать типоразмер и подключения.

Характеристики

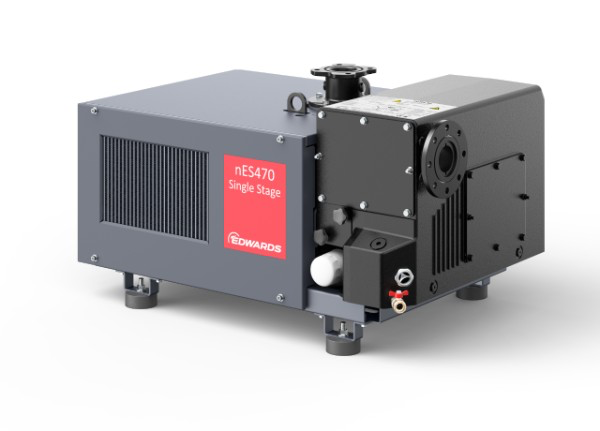

Представитель пластинчато-роторной серии Edwards nES.

38,5 … 755 м³/чБыстрота при 50 Гц

8Моделей и исполнений

Для каких задач подходит nES

Для процесса с умеренным вакуумом nES может стать основой откачной системы. Начните с рабочего давления и газового потока, затем проверьте выпуск и обслуживание масла. При замене двухступенчатого насоса отдельно сравните достижимое давление.

Модели и технические характеристики

Сравнение nES
Модель	Быстрота при 50 Гц, м³/ч	Предельное давление без газобалласта, мбар	Предельное давление с газобалластом, мбар
nES40	38,5	0,5	1,5
nES65	54	0,5	1,5
nES100	87,5	0,5	1,5
nES220	179	0,08	0,7
nES300	240	0,08	0,7
nES300S	284	0,08	0,7
nES630	640	0,08	0,7
nES750	755	0,08	0,7

Предельное давление и максимальная быстрота относятся к разным участкам характеристики. Для расчёта процесса требуется рабочая точка.

PDF

Техническая документация Edwards nESОфициальный документ производителя · английский язык

Подключения и общие условия

nES — общие параметры
Параметр	Значение
Ступени	Одна
Максимальное абсолютное давление на выпуске	1,15 бар

Как устроена откачка

Пластинчато-роторный механизм с масляным уплотнением сжимает газ за одну ступень. Масло циркулирует в системе, а конструкция выпуска отделяет его от газового потока. Газобалласт выбирают с учётом паровой нагрузки.

Промышленные типоразмеры

В представленной линейке быстрота при 50 Гц составляет от 38,5 до 755 м³/ч.

Два уровня предельного давления

У nES40–100 — 0,5 мбар без газобалласта; у nES220 и более крупных представленных моделей — 0,08 мбар.

Модель и поколение

При замене nES200, nES470 или nES570 важны полный код и шильдик: похожее обозначение не подтверждает одинаковую характеристику.

Вакуумная камераОбъём, газовая нагрузка, рабочее давление

Насос nESВыбор по рабочей характеристике

Выпускная системаПротиводавление, фильтрация и отвод газа

Что согласовать перед подключением

Режим

Укажите непрерывную нагрузку и частоту циклов.

Выхлоп

Нужны данные о трубопроводе и допустимом противодавлении.

Версия насоса

Сопоставьте обозначение, частоту сети и присоединения с документацией конкретного исполнения.

Применение в вакуумной системе

Упаковка и технологический вакуум

Рабочую точку выбирают по давлению и времени цикла.

Централизованная откачка

Учитывают одновременное потребление и потери в магистрали.

Промышленные камеры

Проверяют пары, фильтрацию и допустимость масляной технологии.

Вопросы при подборе

Почему нельзя выбрать только по числу в модели?

Число не является универсальной характеристикой: номинальная производительность и быстрота при 50/60 Гц различаются.

Чем nES отличается от RV?

nES — одноступенчатая промышленная серия, RV — двухступенчатая компактная. У них различаются достигаемое давление и типовые рабочие режимы.
