В статье рассмотрены физические основы работы криогенных вакуумных насосов: конденсация и сорбция газов на охлаждённых поверхностях. Описаны конструкция крионасосов, типичные области применения, преимущества безмасляной откачки и ограничения, связанные с накопительным принципом работы и необходимостью регенерации.
Создание высокого и сверхвысокого вакуума традиционно связывают с турбомолекулярными и диффузионными насосами. Однако там, где критичны чистота откачиваемого объёма, отсутствие углеводородных загрязнений и высокая скорость удаления водяных паров, особенно эффективны криогенные вакуумные насосы.
Крионасосы относятся к накопительным средствам откачки: они не выбрасывают газ наружу непрерывным потоком, а удерживают молекулы на холодных поверхностях внутри насоса. Именно поэтому при проектировании системы важно учитывать не только быстроту действия, но и газовую нагрузку, длительность цикла и регламент регенерации.
Крионасос в сборе
Вакуумный агрегат с холодной головкой, фланцевым входом и узлами управления.
Вертикальное исполнение
Компактная конфигурация для установки на вакуумных камерах и технологических модулях.

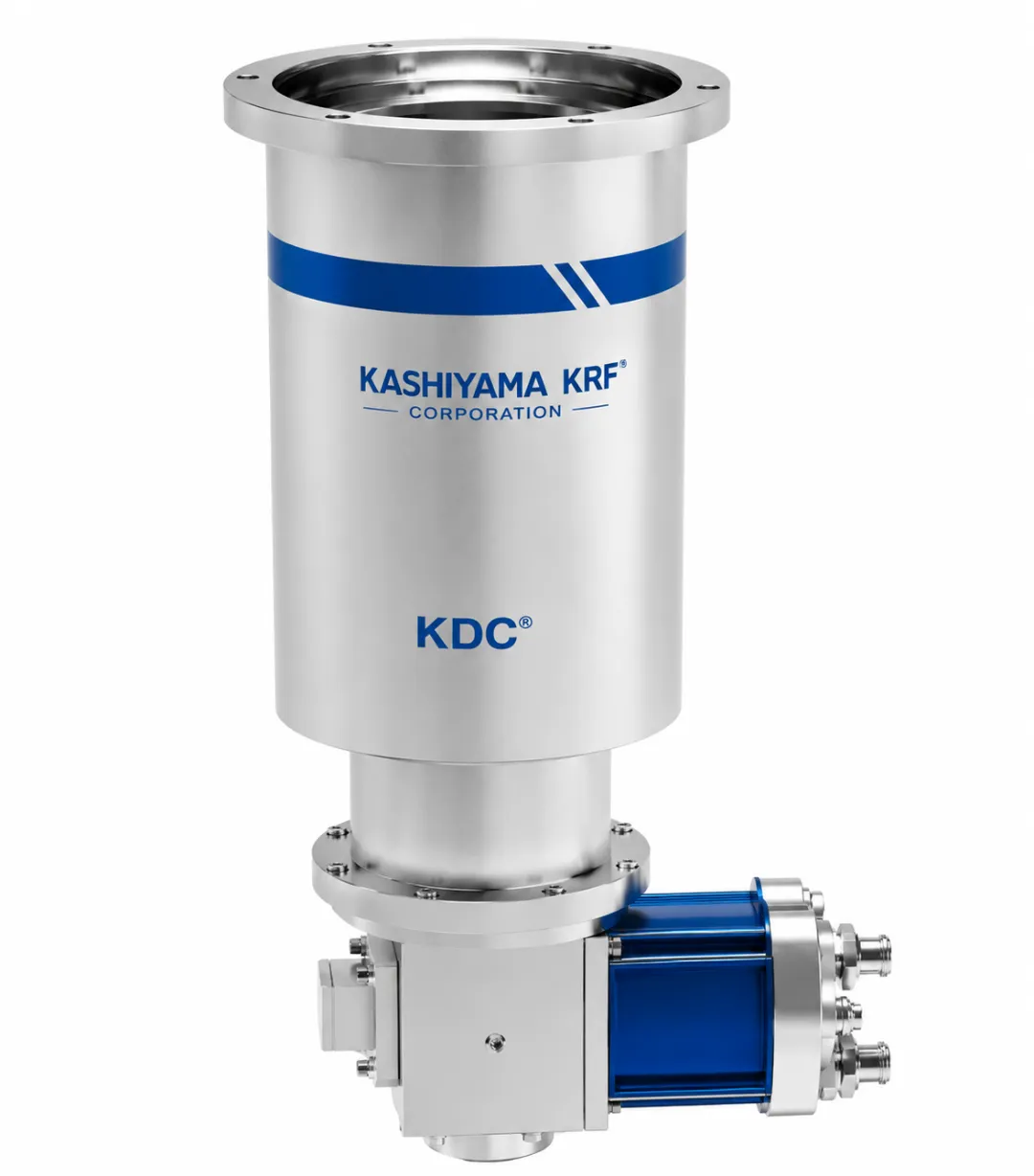

Фланцевое присоединение
Исполнение для интеграции в высоковакуумные и сверхвысоковакуумные установки.
Принцип работы крионасоса
Работа криогенного насоса основана на двух механизмах: криоконденсации и криосорбции. На первой ступени, обычно при температуре порядка 65-70 K, конденсируются водяные пары и более тяжёлые газы. На второй ступени, охлаждаемой до 12-17 K, эффективно удерживаются азот, кислород и аргон.
Лёгкие газы, включая водород, гелий и неон, конденсируются значительно хуже, поэтому для них применяется криоадсорбция на активированном угле или другом сорбенте. Такой подход позволяет получать чистый безмасляный вакуум без риска обратного потока масла в рабочую камеру.
Охлаждение экранов
Первая ступень снижает тепловую нагрузку и улавливает пары воды, которые часто формируют основную газовую нагрузку.
Конденсация газов
На холодных панелях второй ступени осаждаются основные компоненты воздуха: азот, кислород и аргон.
Сорбция лёгких газов
Гелий, водород и неон удерживаются сорбентом, после чего насос работает до заполнения рабочей поверхности.
Области применения
Криогенные насосы применяются в полупроводниковой и электронной промышленности, установках нанесения вакуумных покрытий, производстве тонких плёнок, металлургии чистых металлов, термоядерных экспериментах и лабораторных стендах. Общее требование для этих задач одно: высокая быстрота действия при минимальном загрязнении вакуумного объёма.
В составе технологической линии крионасос обычно работает вместе с вакуумной арматурой, датчиками давления, системой предварительной откачки и автоматикой. Для задач, связанных с температурными испытаниями, криогенная откачка может сочетаться с криогенным оборудованием и термовакуумными системами.
Конструкция и состав системы

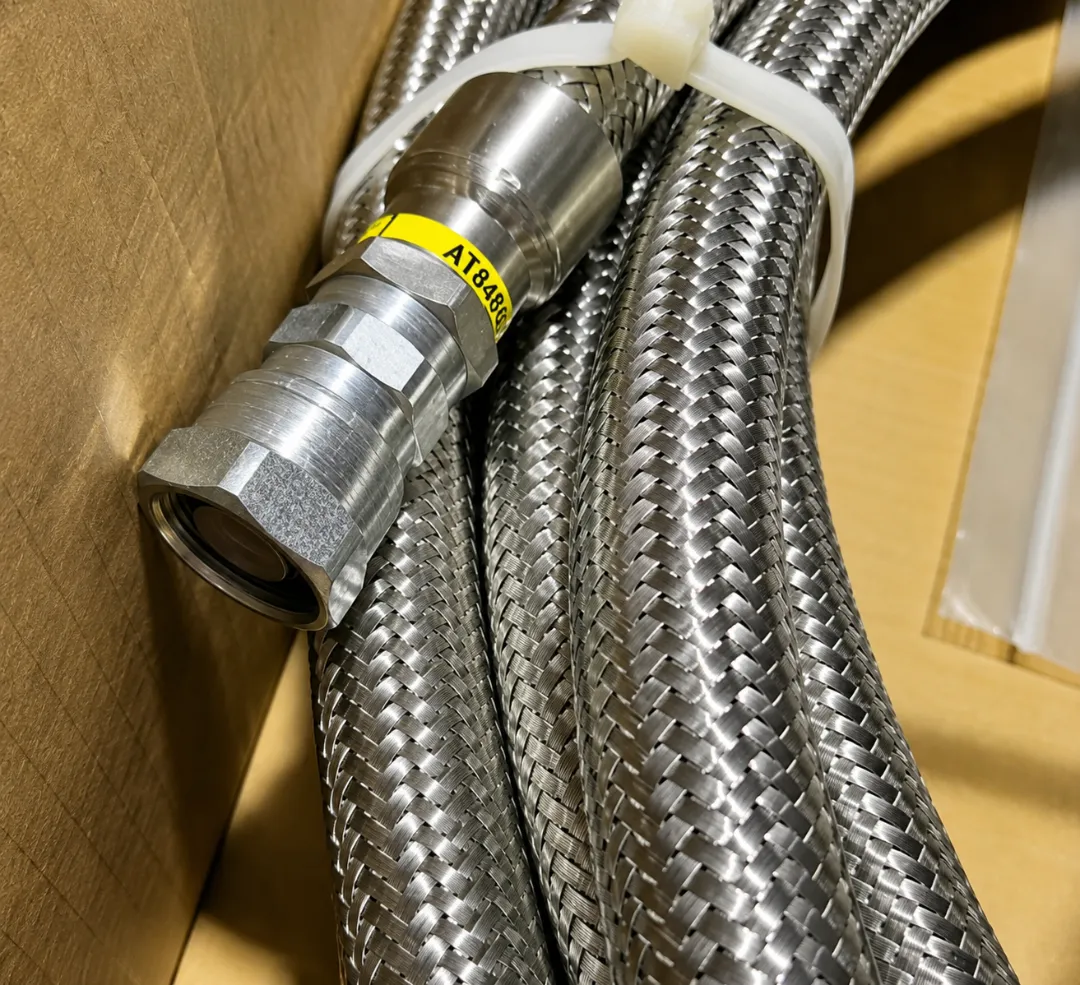

Криогенный насос состоит из корпуса, криоголовки, системы экранов и холодных панелей. Криоголовка фактически выполняет роль рефрижератора, а гелиевый компрессор соединяется с ней гибкими металлическими трубопроводами. От качества этой обвязки зависит стабильность охлаждения и надёжность длительной работы.
Современные крионасосы оснащаются датчиками давления и температуры, а при наличии автоматизированной регенерации - контроллером. Автоматика отслеживает состояние насоса, помогает выдерживать безопасные режимы и снижает риск ошибок при переходе от откачки к прогреву и повторному охлаждению.
Преимущества
- Чистый вакуум. В откачиваемом объёме отсутствует масло, поэтому снижается риск загрязнения образцов, покрытий и чувствительных поверхностей.
- Высокая скорость откачки. Крионасосы особенно эффективны по парам воды; для стандартных моделей быстрота действия может достигать 16 000 л/с.
- Низкие вибрации. Правильно подобранная система подходит для установок, где важна стабильность положения образца или оптического тракта.
- Гибкость конфигурации. Доступны модели с горизонтальной компоновкой, водяным и воздушным охлаждением, исполнениями для сверхвысокого вакуума и On-Board-управлением.
- Сервисная поддержка. При подборе оборудования важно учитывать не только паспортные характеристики, но и доступность обслуживания, запасных частей и регламентной диагностики.
- Электропитание. В линейках оборудования встречаются исполнения, совместимые с распространёнными стандартами питания 220 В / 1 ф и 380 В / 3 ф / 50 Гц.
Ограничения и регенерация
Главная особенность крионасоса - ограниченная ёмкость по газу. После насыщения холодных поверхностей насос необходимо регенерировать: остановить откачку, прогреть рабочие элементы, удалить накопленные газы и снова вывести систему на рабочую температуру.
- Цикличность работы. Для непрерывных процессов часто предусматривают два насоса: один работает на откачку, второй проходит регенерацию.
- Ограничения по газам. Крионасосы не применяют для откачки легковоспламеняющихся газов без специального анализа безопасности.
- Контроль кислорода. Следует избегать опасного накопления кислорода и агрессивных газов внутри насоса.
- Требования к обвязке. Нужны корректно подобранные клапаны, датчики, линии подключения и алгоритм переключения режимов.
При выборе криогенного насоса важно оценивать не только предельное давление, но и реальную газовую нагрузку камеры, состав газов, длительность технологического цикла, допустимый интервал регенерации и требования к чистоте процесса.
Заключение
Криогенный вакуумный насос часто становится оптимальным решением для задач, где одновременно важны чистота, высокая быстрота действия и достижение высокого или сверхвысокого вакуума. Он особенно полезен в технологических процессах, чувствительных к загрязнениям: от полупроводникового производства до научных вакуумных установок.
Чтобы система работала стабильно, крионасос нужно рассматривать как часть комплекса: вместе с предварительной откачкой, вакуумной арматурой, датчиками, контроллером, компрессорным блоком и регламентом сервисного обслуживания. Такой подход позволяет получить не только низкое давление, но и предсказуемую, безопасную эксплуатацию оборудования.
