Технологическое оборудование

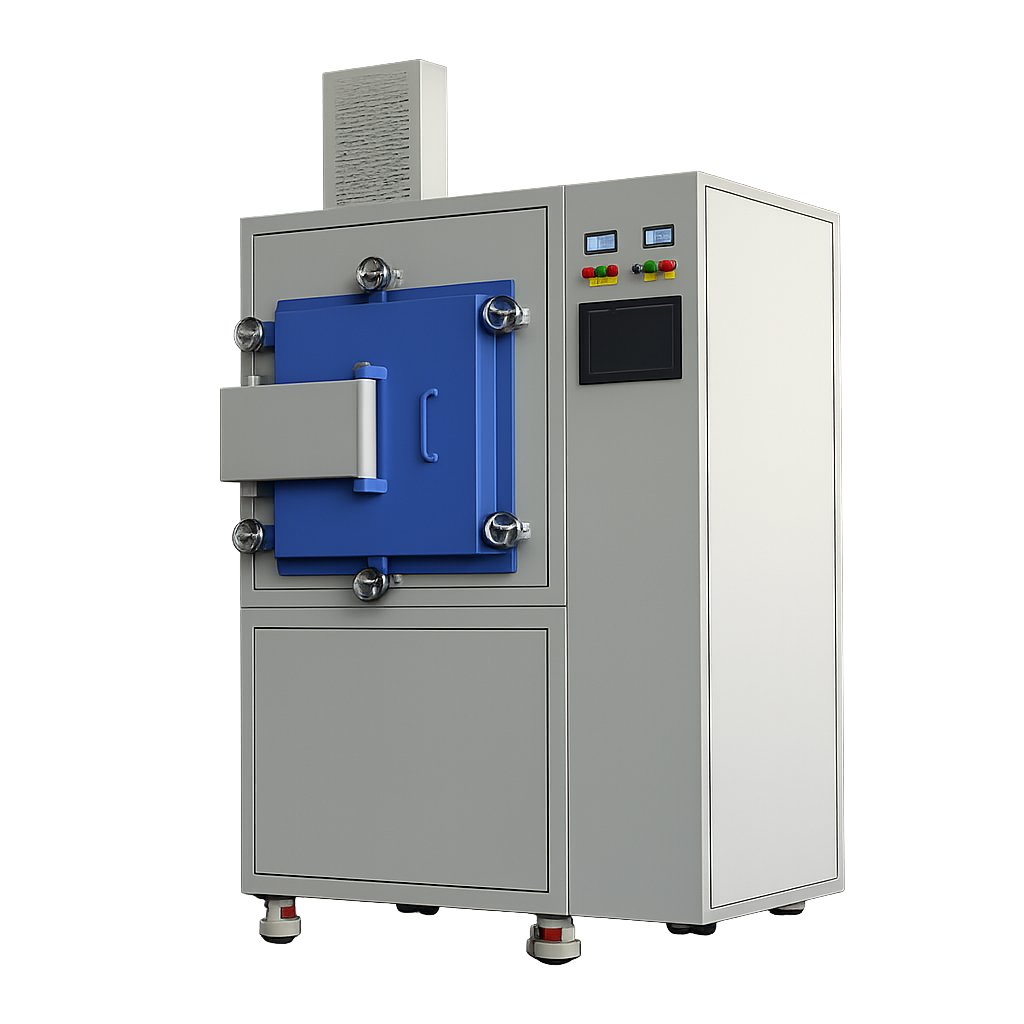

Вакуумная печь
HF22/17
Прецизионная термообработка до 1300 °C в атмосфере H₂, N₂ и газовых смесей
1300°C
Макс. температура
±3°C
Точность
12 кВт
Мощность
50
Программ
Технические преимущества
HF22/17
Высокотемпературный нагрев
До 1300 °C. Молибденовые нагреватели, равномерность ±5 °C по всему объёму камеры 300×300×450 мм.
Мультигазовая атмосфера
H₂, N₂, формиргаз. Регулируемый расход с точностью 1%. Встроенный увлажнитель 20 л.
Siemens S7-200 + MCGS
50 программ, 70 шагов каждая. ПИД-регулятор ±3 °C. Архив кривых, экспорт CSV через USB.
Водородная безопасность
PLC-мониторинг, авто-переключение на N₂, блокировка двери, противовзрывная защита. Honeywell в комплекте.
Форвакуум
До -0,08 МПа. Автоматический цикл откачки и продувки. Управление через сенсорный экран.
Полное архивирование
Запись температуры, давления, ошибок с привязкой ко времени. Экспорт данных в CSV и просмотр в Excel.
Спецификация
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | HF22/17 |
| Номинальная мощность | 12 кВт |
| Питание | 380 В / 50 Гц / 3 фазы |
| Максимальная температура | 1300 °C |
| Макс. скорость нагрева | ≤ 20 °C/мин (1200 °C/час) |
| Рекомендуемая скорость нагрева | 10 °C/мин (600 °C/час) |
| Время нагрева до макс. температуры | 1,5 / 3 часа (макс./рек.) |
| Время охлаждения до комн. температуры | ≈ 6 часов |
| Равномерность температуры | ±5 °C |
| Точность регулирования | ±3 °C |
| Рабочая зона (Ш × В × Г) | 300 × 300 × 450 мм |
| Внешние габариты (Ш × В × Г) | 1165 × 1804 × 757 мм |
| Вес | 790 кг |
| Нагревательный элемент | Молибден (высокочистый) |
| Расположение нагревателей | Двустороннее по бокам рабочей зоны |
| Рабочие газы | H₂, N₂, смеси на основе H₂ |
| Расход H₂ | Регулируемый: 0–1,2 л/час |
| Расход N₂ | Регулируемый: 0–2,5 л/час |
| Точность задания расхода газов | 1% |
| Термопара | Тип S |
| Контроллер | Siemens S7-200 + панель MCGS |
| Количество программ | 50 программ (70 интервалов каждая) |
| Давление газовых магистралей | 0,8 МПа (H₂ и N₂) |
| Вакуумный уровень | -0,08 МПа |
| Увлажнитель газа | 1 шт., резервуар 20 л |
| Изоляция | Al₂O₃ поликристаллическое волокно (до 1900 °C) |
| Электрическое подключение | 3ф 4/5 провода, автомат 40–50 А, кабель ≥6 мм² |
| Условия эксплуатации | Помещение, высота ≤1000 м, +5…+40 °C, влажность ≤85% |
| Гарантия | 12 месяцев с момента подписания акта ПНР |
Промышленная безопасность
Многоуровневая система защиты
Автопереключение на N₂ при утечке H₂ — немедленная звуковая и визуальная сигнализация
Отдельный PLC-контроллер безопасности — независим от основного, не перепрограммируется
Блокировка дверцы на весь период работы — несанкционированное открытие исключено
Дублирующая система зажигания: при отказе первого воспламенителя активируется второй
Противовзрывная механическая защита нагревательной камеры
Восстановление без потери программы при кратковременном отключении питания (≤15 сек)
Непрерывный мониторинг H₂ в помещении. Ручной анализатор Honeywell в комплекте поставки
Проверка всех систем и датчиков до начала нагрева и после завершения каждого цикла
В комплекте
Комплект поставки
Водородная печь HF22/17
1 шт.
Увлажнитель водорода (встроен)
1 шт.
Система управления (встроена)
1 шт.
Анализатор водорода Honeywell
1 шт.
Нагревательные элементы (ЗИП)
6 шт.
Термопары (ЗИП)
2 шт.
Комплект прокладок (ЗИП)
1 компл.
Руководство по эксплуатации (рус.)
1 шт.
Акция активна
Скидка 20% на водородную печь HF22/17
Сэкономьте 1 000 000 рублей на прецизионном термообрабатывающем оборудовании
—20% скидка
Цена по акции
5 000 000 руб.
4 000 000 ₽
Экономия 1 000 000 рублей
- Оборудование в наличии
- Гарантия 12 месяцев
- ПНР включены
- Официальная поставка
