КРИОНАСОСЫ ДЛЯ ОТКАЧКИ ПАРОВ ВОДЫ
Серия MaxCool
Крионасосы MaxCool производства Polycold – криогенные системы охлаждения с замкнутым циклом, обеспечивающие до 2500 Вт либо 4000 Вт (в зависимости от модели) отводимой мощности. Предназначены для откачки паров воды и других конденсирующихся сред намораживанием их на криоповерхность, к примеру, криозмеевик или криоловушку. Крионасосы MaxCool также используются для охлаждения и нагрева объектов, таких как электростатические держатели, применяющиеся в производстве полупроводниковых пластин.
Крионасосы Polycold MaxCool эффективно откачивают водяной пар, увеличивая производительность существующей системы вакуумной откачки от 20 до 100% и улучшая качество наносимых покрытий.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/9ba/9baa260b4cd21cfb2261a2eeb76fe650/cryo147_1x.png)
При установке в вакуумную систему, крионасос MaxCool может резко уменьшить время откачки и повысить выход продукции. Откачка паров происходит в течение считанных минут после старта, время отогрева – менее четырех минут.
Используя запатентованные смеси хладагентов, MaxCool работает по принципу ловушки Мейснера. Водяной пар конденсируется на охлажденной до криогенных температур поверхности. Она устанавливается прямо в вакуумную камеру, чтобы проводимость не ограничивалась фланцами, сильфонами, клапанами и перегородками. Не требует высоковакуумного клапана или затвора.
Криоохладители MaxCool – наиболее выгодное решение для модернизации вакуумной системы, откачиваемой диффузионными, турбомолекулярными или криогенными насосами.
СЕРИЯ MAXCOOL
MaxCool 2500 L
Характеристики крионасоса MaxCool 2500 L
- Температура от - 120°С до -145°С (от 153 до 128K)
- Теплоотведение до 2500 Вт
- Конденсирует водяной пар в вакуумных системах со скоростью 140 000 л/с до давлений порядка 8 x 10-10 Торр (1 x 10-9 мбар)
- Теоретическая максимальная скорость откачки 208 600 л/с
- Опция управления энергопотреблением для минимизации эксплуатационных расходов
- Контроль температуры
- Запатентованные смеси нетоксичны и негорючи
Интерфейс
Крионасос MaxCool имеет интерфейс RS-232 и релейный интерфейс датчика. Также каждая модель включает интерфейс оператора с дисплеем и клавиатурой. Возможен заказ модели с интерфейсами Ethernet, удаленным 24V DI/DO, Profibus или DeviceNet.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/b38/b38912182576cdbf6bfa5946286fac04/Skrinshot_02-09-2022_170100_1x.jpg)
Примечание: 1. Указанные температуры - средние для входа и выхода при использовании криозмеевика рекомендованного размера. Температурные разности между входом и выходом обычно равны 20°С при максимальной нагрузке. 2. Конечная точка каждой кривой – это максимальная нагрузка для данной модели. 3. Температура при 50 Гц обычно на 3-5°С выше, чем при 60 Гц (показана на графике).
![](https://cdn-ru.bitrix24.ru/b20400990/landing/b0e/b0ecda449a3a0bc5e2be1a7fcc798cc8/Skrinshot_02-09-2022_170310_1x.jpg)
![](https://cdn-ru.bitrix24.ru/b20400990/landing/3f5/3f5a5c8eb6888099224f9dcae1a627d0/Skrinshot_02-09-2022_170328_1x.jpg)

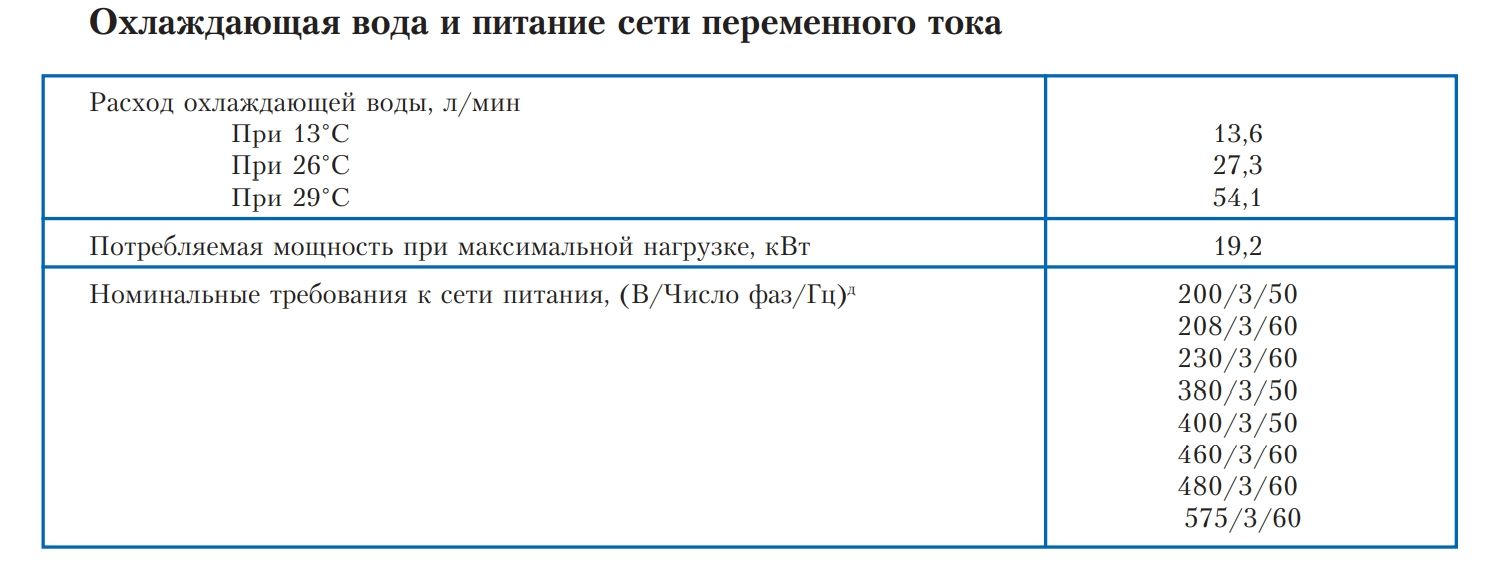

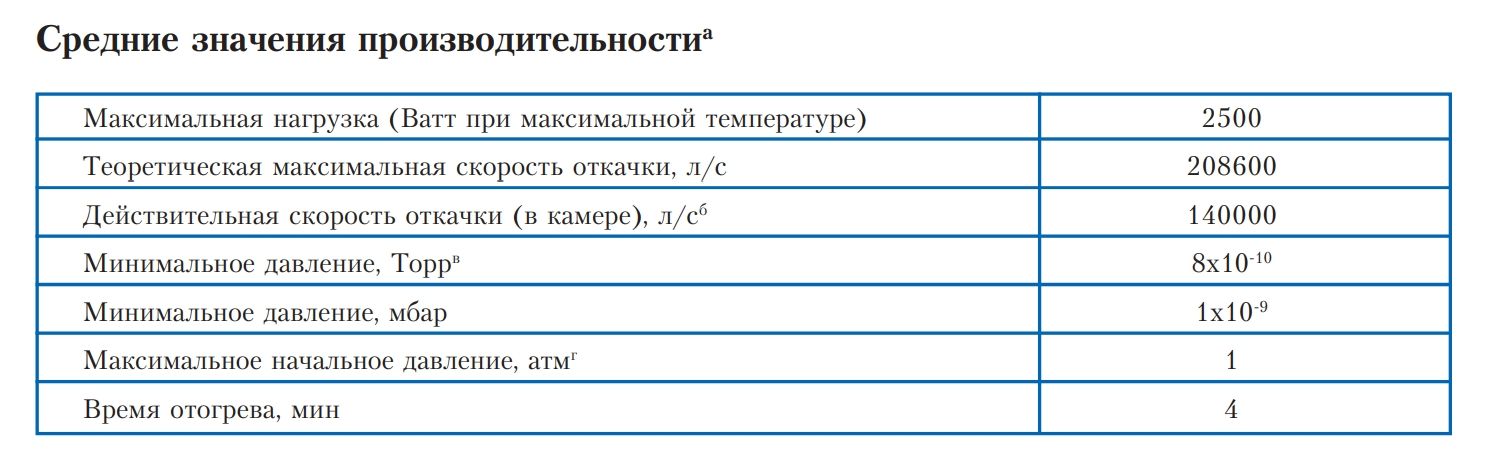

Примечания: а) Стандартные условия для теста производительности. (1) Температура окружающей среды змеевика 20°С. (2) Криозмеевики и холодные линии рекомендуемой длины (3) Температура охлаждающей воды между 25°С и 28°С. (4) Частота 60 Гц. б) Большие криозмеевики могут позволять большие скорости откачки. в) Стандартный криозмеевик при 25% от максимальной скорости откачки. г) Механические форвакуумные насосы в среднем более эффективны для удаления влаги при давлении выше 1 Торр. д) При других параметрах электропитания свяжитесь с поставщиком. Для рабочего напряжения 480 В максимальное напряжение 506 В. е) Модели протестированы в производственных условиях при максимальной нагрузке в режиме COOL. ж) Для выполнения условий ANSI/ASHRAE-15-1994 криоохладители должны быть установлены в помещении с размерами не менее указанных. з) Для змеевика площадью 2м2 максимальное время отогрева 5 минут. Большинство приложений требует меньших змеевиков имеющих меньшее время отогрева. Змеевик площадью 1м2 отогревается в течение 2 минут.
СЕРИЯ MAXCOOL
MaxCool 4000 H
Характеристики крионасоса MaxCool 4000 H
- Температура от -98°С до -133°С (от 183 до 140K)
- Теплоотведение до 4000 Вт
- Конденсирует водяной пар в вакуумных системах со скоростью 220 000 л/с до давлений порядка 5 x 10-8 Торр (7 x 10-8 мбар)
- Теоретическая максимальная скорость откачки 328 000 л/с
- Опция управления энергопотреблением для минимизации эксплуатационных расходов.
- Контроль температуры
- Запатентованные смеси нетоксичны и негорючи
Интерфейс
Крионасос MaxCool имеет интерфейс RS-232 и релейный интерфейс датчика. Также каждая модель включает интерфейс оператора с дисплеем и клавиатурой. Возможен заказ модели с интерфейсами Ethernet, удаленным 24V DI/DO, Profibus или DeviceNet.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/dc8/dc8407f7c6531bc73b35ea36d1f1c1bc/Skrinshot_02-09-2022_170829_1x.jpg)

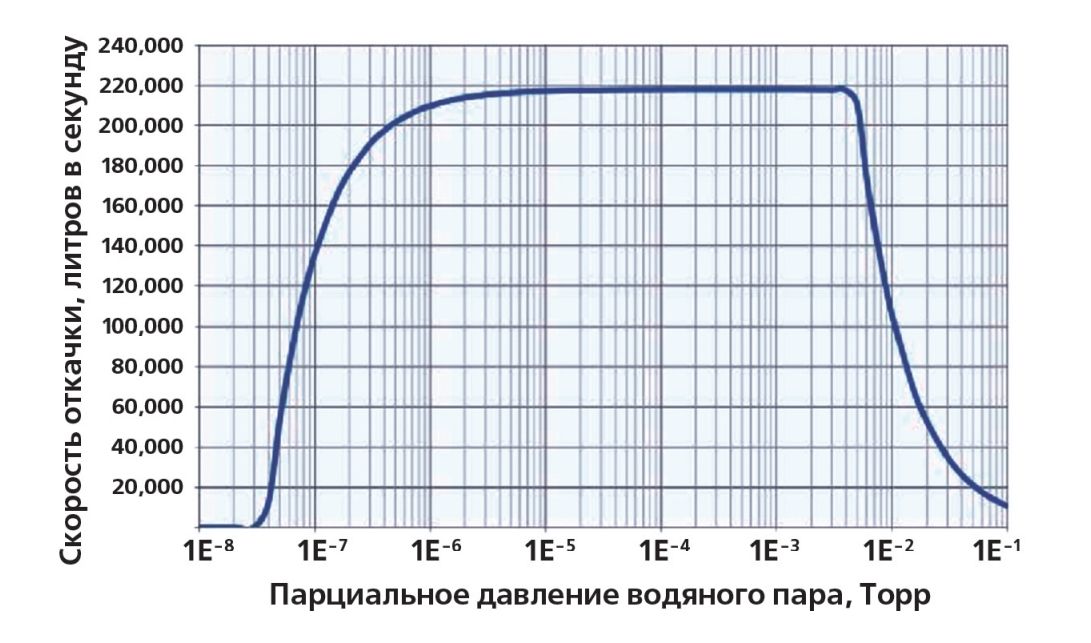

Примечание: 1. Указанные температуры - средние для входа и выхода при использовании криозмеевика рекомендованного размера. Температурные разности между входом и выходом обычно равны 20°С при максимальной нагрузке. 2. Конечная точка каждой кривой – это максимальная нагрузка для данной модели. 3. Температура при 50 Гц обычно на 3-5°С выше, чем при 60 Гц (показана на графике).
![](https://cdn-ru.bitrix24.ru/b20400990/landing/c22/c223fa641b96f3273014d1e5b417008f/Skrinshot_02-09-2022_170919_1x.jpg)
![](https://cdn-ru.bitrix24.ru/b20400990/landing/388/3886c4d35d9da70d61599ecfb4295d95/Skrinshot_02-09-2022_170932_1x.jpg)

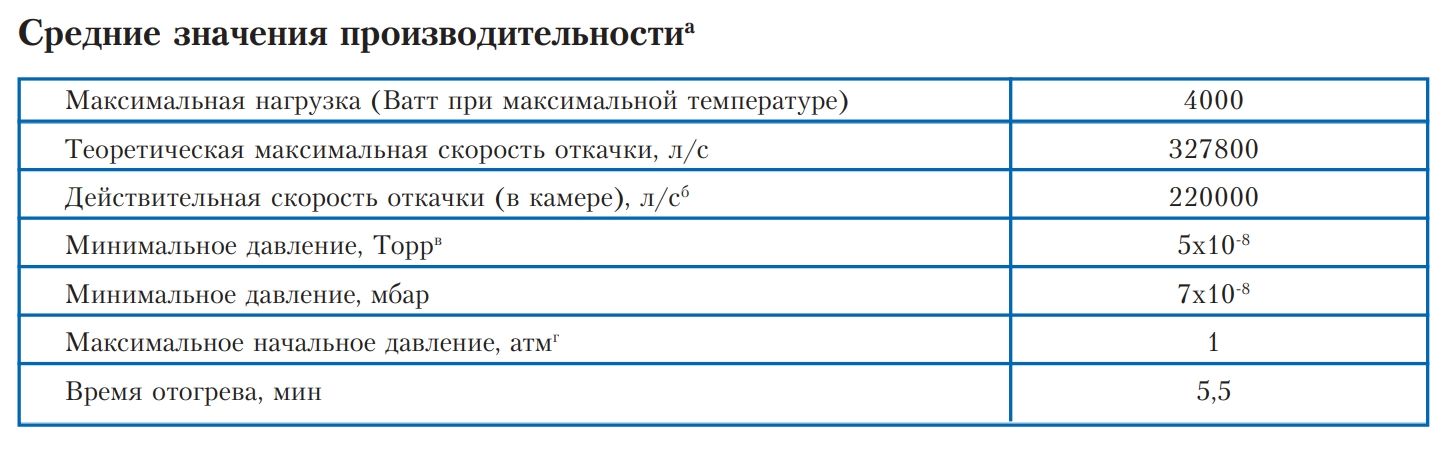

Примечания: а) Стандартные условия для теста производительности. (1) Температура окружающей среды змеевика 20°С. (2) Криозмеевики и холодные линии рекомендуемой длины (3) Температура охлаждающей воды между 25°С и 28°С. (4) Частота 60 Гц. б) Большие криозмеевики могут позволять большие скорости откачки. в) Стандартный криозмеевик при 25% от максимальной скорости откачки. г) Механические форвакуумные насосы в среднем более эффективны для удаления влаги при давлении выше 1 Торр. д) При других параметрах электропитания свяжитесь с поставщиком. Для рабочего напряжения 480 В максимальное напряжение 506 В. е) Модели протестированы в производственных условиях при максимальной нагрузке в режиме COOL. ж) Для выполнения условий ANSI/ASHRAE-15-1994 криоохладители должны быть установлены в помещении с размерами не менее указанных. з) Для змеевика площадью 2м2 максимальное время отогрева 5 минут. Большинство приложений требует меньших змеевиков имеющих меньшее время отогрева. Змеевик площадью 1м2 отогревается в течение 2 минут.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/852/8521d0b9dbf8afcec5bd00530d5e5423/Skrinshot_02-09-2022_171054_1x.jpg)
В нашей компании вы можете выбрать и купить крионасос для откачки паров воды, узнать характеристики и подобрать модель, исходя из вашего технического задания. Актуальная цена на вакуумное оборудование предоставляется по запросу. Свяжитесь с нами любым удобным для вас способом.
