Расход в течение суток
Разделите потребление на постоянную нагрузку и отдельные заправки сосудов. Учитывайте продолжительность работы станции, остановки и изменение нагрузки по дням.
Жидкий азот на площадке заказчика · Нидерланды
Азотные ожижительные станции средней производительности STIRLING CRYOGENICS
Станции StirLIN получают жидкий азот из атмосферного воздуха: подготавливают и разделяют воздух, ожижают азот и накапливают его в криогенной ёмкости. Решение для лабораторий и предприятий с регулярным потреблением жидкого азота.
Подбор начинается с расхода у потребителя, требуемой чистоты и давления выдачи. Эти параметры определяют модель станции, объём хранения и требования к охлаждению.
До 151 л/чПроизводство StirLIN-8 при 5 бар изб.; чистота «азот + инертные газы» — 98 %
200–2000 лЁмкости хранения в представленных паспортных комплектациях
Автоматическое управлениеПрограммируемый логический контроллер (PLC) управляет работой станции
Модельный ряд
Сравнение станций по производительности
Сравнивайте модели при одинаковых давлении ожижения и чистоте продукта. В таблице показан объём жидкости, производимой при рабочем давлении; количество жидкого азота после выдачи при атмосферном давлении будет отличаться.
↔ Прокрутите таблицу, чтобы увидеть все параметры.
| Модель | 1 бар изб.л/ч · чистота | 3 бар изб.л/ч · чистота | 5 бар изб.л/ч · чистота | Ёмкость хранениял |
|---|---|---|---|---|
| StirLITE | 2,9 99 % | 3,5 98 % | — | 200 |
| StirLIN-1 Economy | 5,8 99 % | 7 98 % | — | 300 |
| StirLIN-1 Compact | 11,5 99 % | 14 98 % | 16,5 98 % | 500 |
| StirLIN-1 Extendible | 11,5 99,7 % | 14 99,5 % | 16,5 99,5 % | 1000 |
| StirLIN-2 | 23 99 % | 29 98 % | 33 98 % | 1000 |
| StirLIN-4 | 48 99 % | 64 98 % | 75 98 % | 2000 |
| StirLIN-4 Extendible | 48 99,7 % | 64 99,5 % | 75 99,5 % | 2000 |
| StirLIN-8 | 97 99 % | 124 98 % | 151 98 % | 2000 |
Давление указано относительно атмосферного: бар изб. = bar(g). В каждой ячейке — производительность в л/ч и чистота «азот + инертные газы». Знак «—» означает, что этот режим не приведён для модели. Параметры относятся к номинальным условиям эксплуатации.
Почему нельзя выбирать только по максимальному числу? При снижении давления часть жидкости испаряется. Для расчёта снабжения лаборатории нужен полезный объём у потребителя с учётом давления выдачи, перелива, хранения и режима работы. Чистота «азот + инертные газы» не равнозначна содержанию только N₂.
Пиковая выдача
Расход при разовой заправке может превышать текущую производительность. Накопительная ёмкость должна покрывать такой пик и затем успевать восстанавливаться.
Требования к продукту
Задайте допустимые примеси и давление в точке использования. Увеличение паспортной производительности за счёт другого режима подходит не каждому процессу.
Подбор исполнения
От компактной станции до производительного комплекса
Модель выбирают вместе с системой хранения и инженерными коммуникациями. Одинаковая производительность не означает одинаковую комплектацию.
StirLITE, Economy и Compact
При 1 бар изб. — 2,9; 5,8 и 11,5 л/ч соответственно. Паспортные ёмкости хранения — 200, 300 и 500 л.
При подборе чиллера станция может работать без внешнего контура охлаждающей воды. Чиллер учитывается отдельно по мощности и размещению.
StirLIN-1 Extendible и StirLIN-2
При 1 бар изб. — 11,5 и 23 л/ч; ёмкость хранения — 1000 л. Для StirLIN-1 Extendible приведены режимы с чистотой 99,7 и 99,5 %.
Для StirLIN-1 Extendible: габариты 3,50 × 3,50 × 1,80 м, рекомендуемое помещение 5,00 × 4,80 × 3,00 м; охлаждающий поток 1000 л/ч и шум 72 дБА.
StirLIN-4 и StirLIN-8
При 1 бар изб. — 48 и 97 л/ч; при 5 бар изб. — 75 и 151 л/ч. Ёмкость хранения — 2000 л.
В группе также представлено исполнение StirLIN-4 Extendible: 48 л/ч при чистоте 99,7 % и до 75 л/ч при 99,5 %. Расширение системы и состав оборудования определяют в проекте.
Практический ориентир: объём ёмкости задаёт запас, а производительность — скорость его восполнения. Для нескольких потребителей дополнительно учитывают одновременность заправок и расстояние до точек выдачи.
Интеграция на площадке
Электропитание, охлаждение и размещение
Мощность станции, расход охлаждающей среды и габариты помещения оценивают до выбора комплектации. Внешний чиллер требует отдельного места и подключения.
↔ Прокрутите таблицу, чтобы увидеть все параметры.
| Модель | Мощность без чиллеракВт | Охлаждающий потокл/ч | Уровень шумадБА |
|---|---|---|---|
| StirLITE | 8 | 750 | 72 |
| StirLIN-1 Economy | 11 | 750 | 72 |
| StirLIN-1 Compact | 21 | 1000 | 72 |
| StirLIN-2 | 34 | 2000 | 74 |
| StirLIN-4 | 69 | 4500 | 72 |
| StirLIN-4 Extendible | 77 | 4500 | 72 |
| StirLIN-8 | 122 | 9000 | 74 |
Мощность приведена без опционального чиллера. Параметры электроснабжения семейства — 200–480 В, 50–60 Гц; конкретное трёхфазное исполнение согласуют для площадки. Расход охлаждающей среды указан при 15 °C и 20 % этиленгликоля (EG): это поток в контуре, а не обязательный расход свежей воды.
Размеры системы и рекомендуемое помещение
↔ Прокрутите таблицу, чтобы увидеть все параметры.
| Модель | Размеры системыД × Ш × В, м | Рекомендуемое помещениеД × Ш × В, м | Массакг |
|---|---|---|---|
| StirLITE | 2,10 × 2,30 × 2,15 | 3,75 × 3,50 × 3,00 | 1350 |
| StirLIN-1 Economy | 2,10 × 2,30 × 2,15 | 3,75 × 3,50 × 3,00 | 1425 |
| StirLIN-1 Compact | 2,10 × 2,30 × 2,15 | 3,75 × 3,50 × 3,00 | 1500 |
| StirLIN-2 | 3,50 × 3,50 × 1,80 | 5,00 × 4,80 × 3,00 | 2200 |
| StirLIN-4 | 4,90 × 3,65 × 2,00 | 6,50 × 4,80 × 3,00 | 4000 |
| StirLIN-4 Extendible | 4,90 × 4,35 × 2,00 | 6,50 × 5,80 × 3,00 | 4150 |
| StirLIN-8 | 4,90 × 4,35 × 2,00 | 6,50 × 5,80 × 3,00 | 5200 |
Размеры указаны как длина × ширина × высота, без внешнего чиллера. Размер оборудования и размер помещения — разные параметры: сервисные зоны и доступ для обслуживания учитывают отдельно.
Теплоотвод
Проверьте температуру и расход охлаждающей среды, качество воды и доступную тепловую мощность контура. Для чиллера учитывают отвод тепла от его конденсатора.
Монтаж и обслуживание
Задайте размеры проёмов, маршрут заноса, допустимую нагрузку на пол и зоны доступа. Пространство над криогенератором необходимо для сервисных операций.
Хранение и выдача
В проекте определяют вентиляцию и контроль кислорода в помещении, отвод сбросов, положение заправочного поста и совместимость выдачи с сосудами потребителя.
Технология
Как атмосферный воздух превращается в жидкий азот
Подготовка газа, криогенное охлаждение и накопление продукта объединены в одну систему.
- 01 · ПОДГОТОВКА
Сжатие и осушка
Компрессор подаёт воздух через фильтры и осушитель. Буферная ёмкость сглаживает подачу к блоку разделения.
- 02 · РАЗДЕЛЕНИЕ
Получение азота
Адсорбционный генератор PSA выделяет азот из подготовленного воздуха. Газ накапливается в буфере перед ожижением.
- 03 · ОЖИЖЕНИЕ
Цикл Стирлинга
Криогенератор, работающий по обратному циклу Стирлинга, отводит тепло и переводит газообразный азот в жидкость.
- 04 · ХРАНЕНИЕ
Накопление и выдача
Жидкий азот поступает в криогенный сосуд. Выдача выполняется через арматуру и гибкий шланг; станцией управляет PLC.
PSA — адсорбционное разделение при переменном давлении. Точная схема подключения, уставки и алгоритмы управления относятся к документации конкретной станции.
Эксплуатация
Что даёт собственное производство жидкого азота
Планирование снабжения
Производство на площадке позволяет связать запас жидкого азота с реальным графиком потребления. Резерв на обслуживание и остановки включают в схему снабжения.
Автоматическая работа
PLC управляет процессом. Персонал выполняет предусмотренные проверки и обслуживание; автоматизация не отменяет регламентных операций.
Гибкая конфигурация
Проект может включать чиллер, дополнительные средства выдачи, удалённый мониторинг и автоматическую передачу продукта. Состав определяют по задаче.
Где применяют станции
- Научные лаборатории и университеты — снабжение криогенных экспериментов и оборудования.
- Биобанки и лаборатории — пополнение запасов для криогенного хранения.
- Предприятия — обеспечение технологических процессов с регулярным потреблением жидкого азота.
Как оценить экономику
Сравнение с привозным азотом строят по полезному объёму у потребителя. В расчёт включают электроэнергию станции и чиллера, охлаждение, обслуживание, потери, резерв и загрузку оборудования.
Срок окупаемости зависит от тарифа, фактического расхода и условий поставки жидкого азота.
Состав решения
Основное оборудование и дополнительные опции
Основные узлы станции
- Воздушный компрессор, осушитель, фильтры и PSA-генератор азота.
- Криогенератор Стирлинга и система ожижения.
- Криогенный сосуд для жидкого азота с арматурой выдачи и гибким шлангом.
- Шкаф управления, рамы и необходимое оборудование для объединения узлов.
Опции по техническому заданию
- Водяной чиллер, стабилизатор напряжения, генераторная установка.
- Комплект обращения с жидким азотом и автоматическая передача продукта.
- Удалённый мониторинг, расходные материалы и сервисный инструмент.
- Монтаж на площадке и обучение техническому обслуживанию.
Для требовательных процессов: высокая чистота продукта и контейнерное размещение рассматриваются как отдельные исполнения. Их параметры и комплектность согласуют вместе с технологическими требованиями; значения обычной комплектации на них автоматически не переносятся.
Техническое задание
Какие данные нужны для подбора станции
Эти вводные помогают связать паспортные характеристики с реальной нагрузкой и подготовить состав оборудования.
- 01 · Потребление
- Средний и максимальный расход в л/сутки, объём одной заправки, число потребителей и их график.
- 02 · Качество продукта
- Требуемая чистота и допустимые примеси; требования к документации на получаемый азот.
- 03 · Давление и выдача
- Давление у потребителя, типы сосудов, способ заполнения, длина и конфигурация линий передачи.
- 04 · Запас и резервирование
- Необходимая автономность, допустимые остановки, запас на обслуживание и возможный рост нагрузки.
- 05 · Электроснабжение
- Напряжение, частота, доступная мощность, качество питания и необходимость резервного источника.
- 06 · Охлаждение и климат
- Температура и расход в существующем контуре, условия окружающей среды, место для чиллера.
- 07 · Площадка
- План помещения, высота, проёмы и маршрут заноса, вентиляция, ограничения по шуму и массе.
- 08 · Состав проекта
- Требования к монтажу, пусконаладке, обучению, документации, сервису и срокам реализации.
От исходных данных до согласованной комплектации
- 01 · НАГРУЗКА
Профиль потребления
Уточняем полезный расход, пики, чистоту и необходимый запас.
- 02 · СИСТЕМА
Выбор модели
Сопоставляем режимы, накопительную ёмкость и способ выдачи.
- 03 · ПЛОЩАДКА
Проверка интеграции
Увязываем электропитание, охлаждение, помещение и сервисный доступ.
- 04 · ПРЕДЛОЖЕНИЕ
Состав поставки
Согласуем оборудование, опции, документацию и работы на площадке.

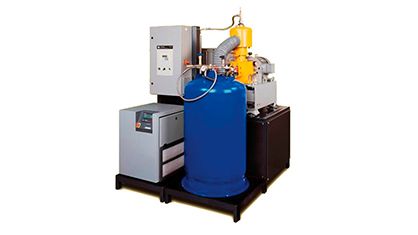

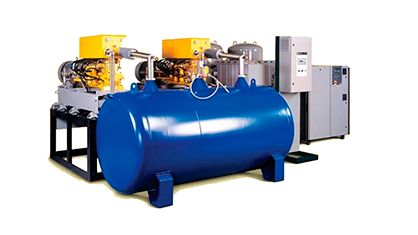

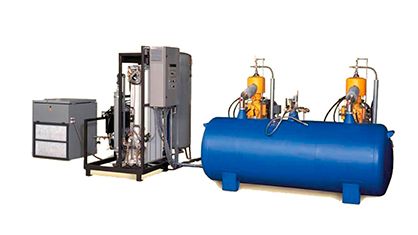

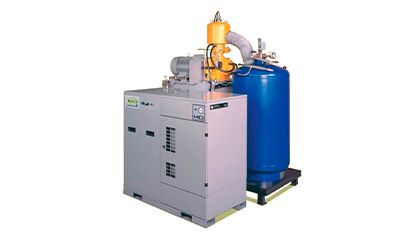

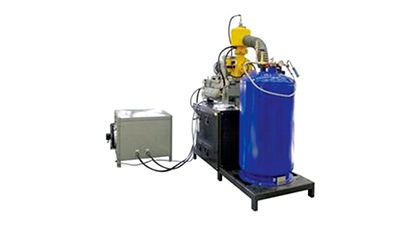

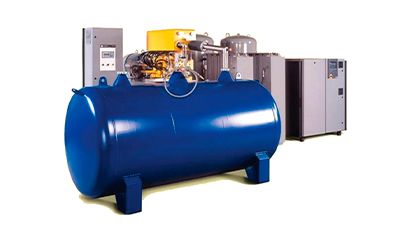

Фотографии оборудования
Ранее представленные компоновки станций
Встречаются исполнения StirLIGHT и StirLIN-1, а также различные компоновки Economy, Compact и старших моделей. Для идентификации установленной станции передайте фотографию шильдика, серийный номер, год выпуска и паспорт: одного названия недостаточно для выбора запасных частей или замены.
Технические материалы
Паспорта моделей
Документы производителя содержат характеристики, размеры и схемы размещения соответствующих исполнений.
Вопросы при выборе
Что уточнить перед заказом
Можно ли пересчитать л/ч в л/сутки простым умножением на 24?
Так получается теоретический объём при непрерывной работе в том же режиме. Для фактического снабжения дополнительно учитывают остановки, полезный объём после выдачи, испарение при передаче и хранении. Максимальная суточная цифра сама по себе не определяет подходящую модель.
Что означает чистота «азот + инертные газы»?
Это суммарное содержание азота и инертных компонентов. Его нельзя приравнивать к содержанию только N₂. Если процесс ограничивает конкретные примеси, их допустимые концентрации необходимо включить в техническое задание.
Нужен ли внешний источник охлаждающей воды?
Станция может работать с подходящим внешним контуром или с опциональным чиллером. Чиллер выбирают по тепловой нагрузке и условиям площадки. Его мощность и размеры учитывают дополнительно к параметрам самой станции.
Расход охлаждающей среды означает постоянное потребление свежей воды?
В паспортах указан поток через охлаждающий контур. При замкнутой системе эта среда циркулирует повторно. Фактическое потребление подпиточной воды зависит от схемы охлаждения.
Как выбрать объём накопительной ёмкости?
По объёму и частоте разовых заправок, числу потребителей и требуемому резерву. Проверьте два условия: хватает ли запаса в момент пика и успевает ли станция восполнить его до следующей выдачи.
Нужно ли обслуживание при автоматической работе?
Да. Автоматическое управление не исключает проверок, замены расходных материалов и регламентного обслуживания. Периодичность и состав операций определяют по документации конкретного исполнения, с учётом компрессора и вспомогательного оборудования.
Что прислать для подбора замены установленной станции?
Фотографии станции и шильдика, серийный номер, год выпуска, паспорт, текущий расход и описание подключённых коммуникаций. Это позволяет отделить характеристики ранее поставленного оборудования от других исполнений той же серии.
Подберём станцию под ваш расход жидкого азота
Передайте средний расход и объём разовой заправки, требования к чистоте, параметры электропитания и охлаждения. Специалисты «Криосистем» рассмотрят модель, ёмкость хранения, опции и условия размещения. Состав поставки и стоимость согласуем в коммерческом предложении.
