Вакуумная техника

Краткий обзор разных типов вакуумных насосов

Вакуумные насосы различаются принципом действия, рабочим диапазоном и ролью в системе. Для подбора важно сопоставить тип насоса с требуемым давлением, газовой нагрузкой, условиями процесса и компоновкой установки.

Типы насосовМеханические, жидкостные, диффузионные, турбомолекулярные и ионные решения.

Работа в системеНасосы, камера, трубопроводы, арматура и средства измерения работают совместно.

Критерии выбораДавление, газовая нагрузка, время откачки, среда и условия интеграции.

Какие бывают вакуумные насосы

Вакуумная техника применяется в промышленности, научных исследованиях и технологических процессах. Один и тот же насос не является универсальным решением: конструкция определяет, какую среду он может откачивать, в каком диапазоне давлений работает и какие требования предъявляет к системе.

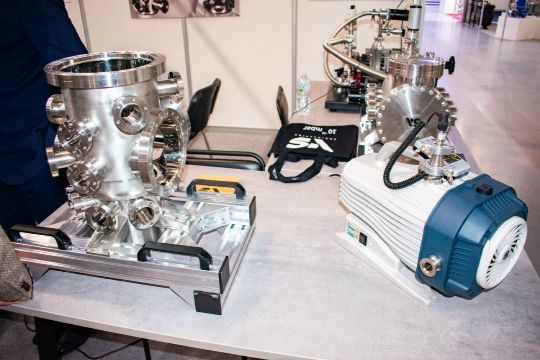

Вакуумное оборудование — Тип насоса выбирают с учётом задачи и состава вакуумной системы.

Ниже приведены основные группы, упомянутые в исходной статье. На практике их рассматривают не изолированно, а вместе с вакуумной камерой, трубопроводами, арматурой, средствами измерения и системой управления.

Механический принцип

Поршневые и другие механические насосы

В этой группе рабочий объём изменяется за счёт движения механических элементов. К ней относят, в частности, поршневые, мембранные, ротационные и насосы Рутса. Конкретное исполнение подбирают по условиям откачки и требованиям процесса.

Рабочая жидкость

Жидкостные насосы

В жидкостных насосах перемещение газа происходит с участием рабочей жидкости. При их выборе учитывают свойства откачиваемой среды, совместимость с рабочей жидкостью и требования к обслуживанию системы.

Высоковакуумная ступень

Диффузионные насосы

Диффузионные насосы используют в вакуумных системах, где требуется высокая быстрота откачки. Рабочий диапазон и состав остального оборудования определяются параметрами конкретной установки.

Молекулярный перенос

Турбомолекулярные насосы

В турбомолекулярном насосе газ перемещается вращающимися лопастями. Такие насосы применяют в системах высокого вакуума как часть общей схемы откачки.

Электрическое поле

Ионные насосы

Ионные насосы используют электрическое поле для откачки газа. Они применяются в задачах сверхвысокого вакуума, когда параметры системы соответствуют условиям их работы.

Дополнительные варианты

Мембранные, ротационные и насосы Рутса

Эти типы также используют в различных установках. Их выбор зависит от требуемого вакуумного режима, объёма откачиваемого газа, ограничений по размещению и принятой схемы системы.

Насос выбирают как часть вакуумной системы

В одной установке могут сочетаться несколько насосов, выполняющих разные функции. Такое решение помогает последовательно получать и поддерживать нужные условия в рабочем объёме. Состав системы определяют по техническому заданию, а не только по характеристикам одного насоса.

Важно: требуемый вакуум зависит не только от насоса. На результат влияют объём камеры, газовая нагрузка, соединительные линии, арматура, условия эксплуатации и контроль параметров системы.

Что учитывать при выборе

Для предварительного выбора важно описать задачу и условия работы. Технически значимы не только требуемый уровень вакуума, но и характеристики процесса, ограничения установки и порядок дальнейшего обслуживания.

Требуемый вакуумный режим: рабочий диапазон давления и параметры, которые необходимо поддерживать в процессе.
Объём и газовая нагрузка: объём откачиваемого пространства, количество газа и особенности его поступления в систему.
Быстрота откачки: время, за которое система должна достичь требуемых условий.
Состав откачиваемой среды: свойства газа, паров или технологической среды определяют допустимое исполнение оборудования.
Интеграция в установку: габариты, доступное питание, присоединения, размещение и возможность сервисного доступа.
Контроль и обслуживание: измерение давления, состояние фильтров и рабочих жидкостей, а также регламент обслуживания для конкретного типа насоса.

Эксплуатация и обслуживание

Требования к эксплуатации зависят от конструкции насоса. Для отдельных исполнений важны регулярная замена масла и фильтров, проверка и очистка клапанов. Для любой системы необходим контроль рабочего состояния и соблюдение регламента обслуживания, установленного для выбранного оборудования.

Правильно подобранная конфигурация помогает согласовать требуемый вакуумный режим с условиями установки и дальнейшей эксплуатацией оборудования.
