Вакуумные насосы Рутса. Принцип работы и действия.

В вакуумных насосах Рутса (ВНР) реализован вытесняющий принцип продуцирования вакуума. ВНР серийно выпускаются уже на протяжении нескольких десятилетий, – их технология производства доведена практически «до совершенства». Поэтому, современные модели насосов Рутса отличаются высокими надежностью и эффективностью. Промышленность широко использует эти устройства при создании систем вакуумирования в паре с форвакуумными насосами. Ассортиментный перечень моделей ВНР, предлагаемых промышленностью, чрезвычайно широк, – они способны работать в различных климатических условиях и имеют широкий диапазон по производительности и степени вакуумирования. Кроме того, следует отметить, что стоимость устройств «лояльна к покупателю», если сравнивать ее с аналогичными по производительности насосами. Данный факт, в немалой степени способствует популярности насосов Рутса.

Насос Рутса. Особенности конструкции. Принцип работы

Разрежение при работе ВНР создается за счет синхронизированного вращения двух роторов. Это две абсолютно одинаковые детали, их поперечное сечение напоминает цифру «8» или гантель. Синхронизацию движения роторов в рабочей камере определяет пара высокоточных шестерен. Задатчиком вращения является электродвигатель, вал которого соединяется с одной из осей ротора. При работе насоса оба ротора совершают встречное вращательное движение, при этом в каждый момент времени поверхности роторов «практически» соприкасаются. При этом между ними всегда существует минимальный зазор. Его величина, как правило, не превышает сотой доли миллиметра, поэтому вращение роторов можно считать «бесконтактным», а рабочую камеру – «сухой» безмасляной зоной.

Несомненным преимуществом ВНР является способность переходить в активный режим «вакуумирования» на максимальной производительности сразу после запуска электродвигателя. Скорость откачки во многом определяется частой вращения роторов, в типовых моделях она достигает 3тыс. об/мин.

Приводные камеры с высокоточными шестернями и рабочая камера с роторами изолированы друг от друга специальными лабиринтными уплотнениями. Попадание смазочного масла в рабочую камеру полностью исключено.

Стадии рабочего цикла ВНР

С пуском электродвигателя начинает вращаться ведущий ротор; вращательное усилие передается на вторую ось через шестеренную пару,
Синхронное вращение роторов увеличивает объем у входного отверстия, что создает разрежение и обеспечивает приток газа/воздуха через засасывающий патрубок,
Отходящий газ подхватывается форвакуумным насосом, обеспечивая эффективную работу системы вакуумирования в целом.ния поверхностей роторов объем газа/воздуха уменьшается и он удаляется из рабочей камеры через выходное отверстие,
Отходящий газ подхватывается форвакуумным насосом, обеспечивая эффективную работу системы вакуумирования в целом.
Важные конструктивные особенности
Конструкция ВНР такова, что при большой разнице давлений на впускном и выпускном отверстиях, вращающиеся роторы могут перегреться и заклинить. Для уменьшения перепада давления и снижения нагрузок на лопасти во время рабы в корпус насоса установили перепускной клапан. Он предназначен для сброса/возврата некоторого количества сжатого газа в рабочую камеру. В результате такой доработки конструкции:

  • ротор получил дополнительное охлаждение,
  • уменьшилась разница давлений, воздействующая на лопасть ротора,
  • выросла энергоэффективность и производительность насоса.

Ключевые достоинства насосов Рутса

Роторная идея насосов Рутса определила ряд достоинств в сравнении с аналогичными по производительности и другим базовым параметрам системами вакуумирования:

  • сервисное обслуживание заключается в выполнении ряда элементарных требований,
  • после включения насос немедленно переходит в активный режим вакуумирования максимальной производительности,
  • отсутствие механического контакта в движущихся роторах требует меньшей мощности электродвигателя,
  • бессмазочная «сухая» рабочая камера гарантирует отсутствие примесей в перекачиваемой газовой среде,
  • центральное расположение осей роторов и их встречное взаимное вращение минимизирует вибрацию и шум, создаваемые устройством,
  • конструкция не нуждается в выпускном клапане, – откачанный воздух/газ «утилизируется» форвакуумным насосом в атмосферу.

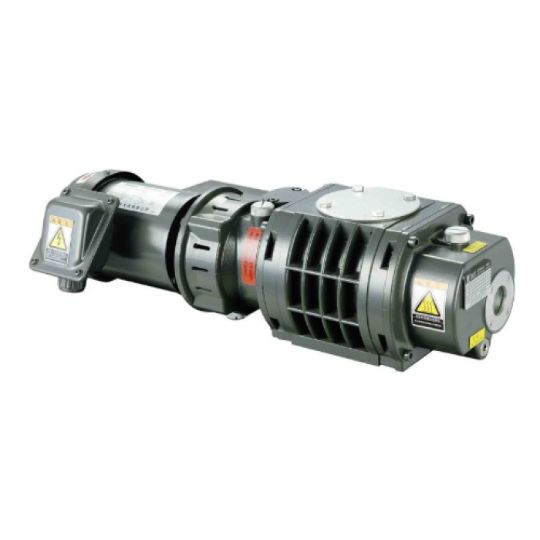

ДВУХРОТОРНЫЙ ВАКУУМНЫЙ НАСОС BSJ300L

- Скорость откачки (м3/ч): 1000
- Предельное вакуум (Па): 0,5
- Мощность электродвигателя (кВт): 3,7
- Наличие:
- Цена (руб.): По запросу

ДВУХРОТОРНЫЙ ВАКУУМНЫЙ НАСОС BSJ600L

- Скорость откачки (м3/ч): 2000
- Предельное давление (Па): 0,5
- Мощность электродвигателя (кВт): 7,5
- Наличие:
- Цена (руб.): По запросу

ДВУХРОТОРНЫЙ ВАКУУМНЫЙ НАСОС BSJ600LC

- Скорость откачки (м3/ч): 2590
- Предельное давление (Па): 0,04
- Мощность электродвигателя (кВт): 11
- Наличие:
- Цена (руб.): По запросу

ДВУХРОТОРНЫЙ ВАКУУМНЫЙ НАСОС BSJ1200LC

- Скорость откачки (м3/ч): 4140
- Предельное давление (Па): 0,04
- Мощность электродвигателя (кВт): 11
- Наличие:
- Цена (руб.): По запросу

Области применения

Различные отрасли промышленности широко применяют насосы Рутса в составе комплексов вакуумирования:

  • Ракетостроение/космическая отрасль, – для имитации космического пространства,
  • микроэлектроника, – создание сверхчистых зон,
  • химическая промышленность, – производство чистых газов/смесей/материалов,
  • проведение научной и исследовательской деятельности.
  • машиностроение и металлургия, – соблюдение технологических регламентов.
