Криостаты Pride Cryogenics
Криостаты для исследований при температурах от 1,5 К, оптических и транспортных измерений, работы с магнитными системами и сверхпроводящими однофотонными детекторами. Конфигурацию выбирают по температурному уровню, среде образца, допустимой вибрации, вакууму и способу доступа к образцу.
Диапазон решений
Серии различаются не только минимальной температурой: для выбора важны тепловой контакт с образцом, конфигурация вакуумной камеры, оптический доступ, требования к вибрации и температурной стабильности.
Серии и модели
Карточки ведут только на зарезервированные внутренние страницы Cryosystems. Компактная серия показана как статичная позиция: предоставленного detail-источника недостаточно для самостоятельной страницы.

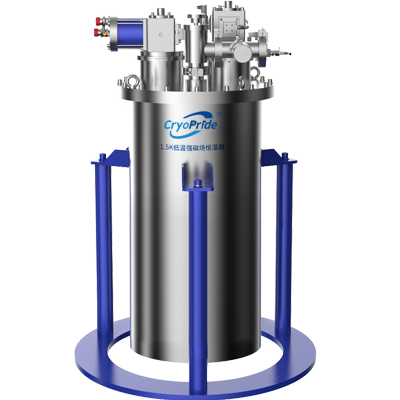

1,5–373 К · магнитная система
PDCS01-TM / PDCS01-TMV
Семейство с двумя GM-криорефрижераторами для раздельного охлаждения магнитной части и образца.
Открыть страницу семейства
1,5–373 К · верхняя загрузка

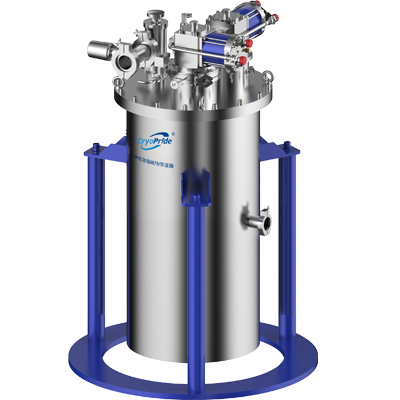

PDCS01-T
Образец охлаждается низкотемпературным гелием; загрузочный стержень позволяет менять образец без остановки криорефрижератора.
Открыть страницу модели
1,5–373 К · до ±2 мкм

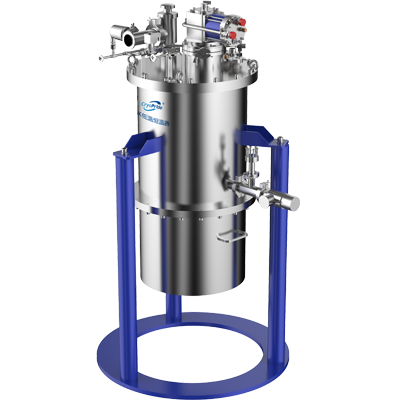

PDCS01-V
Вакуумное исполнение для экспериментов с повышенными требованиями к вибрации образца.
Открыть страницу модели

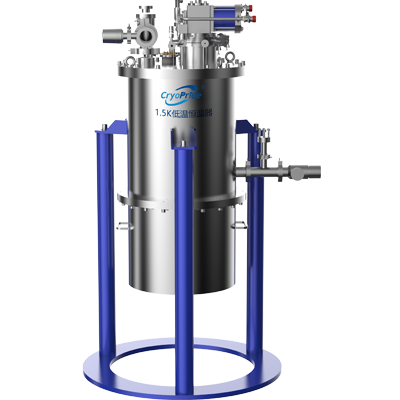

1,5–373 К · вакуум
PDCS01
Образец размещается в вакууме и соединяется с нижней частью гелиевого резервуара через охлаждающий элемент.
Открыть страницу модели
4 / 10 / 77 К · оптический доступ
Optical PDCS04 / PDCS10 / PDCS77
Семейство с вакуумной камерой, радиационным экраном и держателем образца для оптических измерений.
Сравнить исполнения

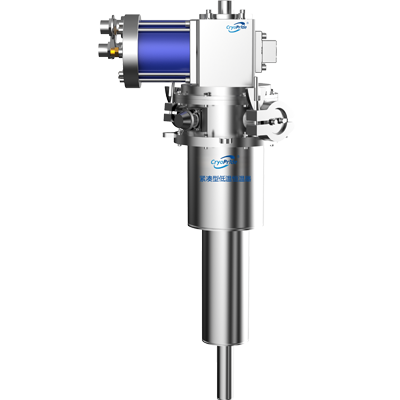

4 / 10 / 77 К · compact
Compact PDCS04 / PDCS10 / PDCS77
Компактное семейство, выделенное в каталоге Pride как отдельная позиция.

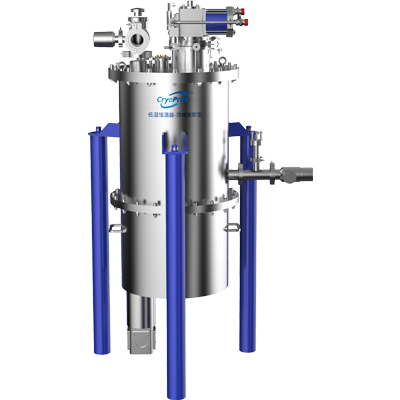

4–373 / 10–373 К
PDCS04-T / PDCS10-T
Верхняя загрузка и охлаждение образца низкотемпературным гелием с возможностью замены образца.
Открыть страницу семейства

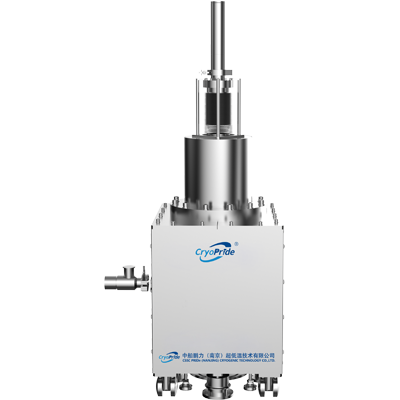

до ±2 мкм
PDCS04-VI / PDCS10-VI
Гибкий сильфон и гибкая тепловая связь снижают передачу вибрации от холодной головки к образцу.

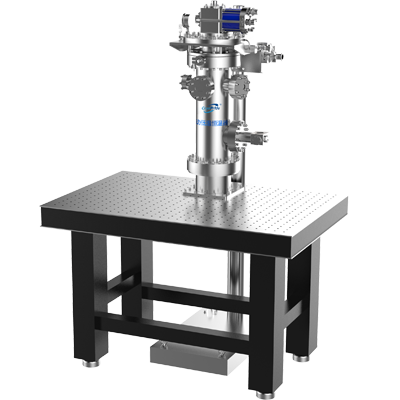

Открыть страницу семействадо ±100 / ±50 нм
PDCS04-ULV / PDCS10-ULV
Гелиевый теплообменный контур и виброразвязка для измерений на образце с наноразмерным уровнем вибрации.
Открыть страницу семейства

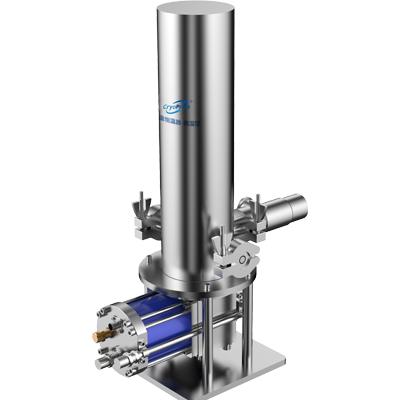

до 500 К
PDCS04-HT / PDCS10-HT
Широкий температурный диапазон без остановки криорефрижератора за счёт специального теплопроводящего элемента.
Открыть страницу семейства

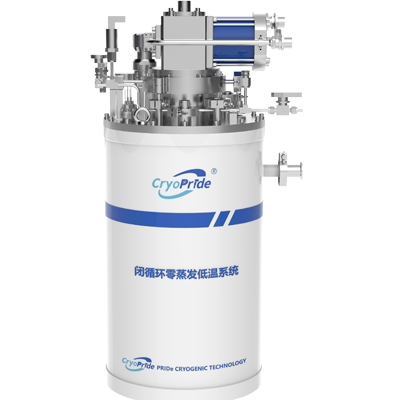

5–20 л/сут · реконденсация
PDCS04-ZBO
GM-криорефрижератор реконденсирует испаряющийся гелий; объём гелиевого резервуара — 20–30 л.
Открыть страницу модели
<2,3 К · 4/6/9/16 каналов
KDSSPD-4 / 6 / 9 / 16
Семейство криостатов для сверхпроводящих однофотонных детекторов с FC/PC и SMA-интерфейсами.
Открыть страницу семействаОсновные различия серий
Сравнение показывает первый уровень выбора; окончательная конфигурация зависит от тепловой нагрузки, держателя образца, вводов и условий интеграции.
| Группа | Температура образца | Среда / доступ | Определяющая особенность |
|---|---|---|---|
| PDCS01 | 1,5–373 К | Вакуум | Охлаждающая связь с гелиевым резервуаром |
| PDCS01-T | 1,5–373 К | Низкотемпературный гелий, верхняя загрузка | Замена образца без остановки криорефрижератора |
| PDCS04/10-T | 4–373 / 10–373 К | Гелий, верхняя загрузка | Быстрый доступ к образцу |
| PDCS04/10-VI | 4–373 / 10–373 К | Вакуумная камера | Вибрация образца до ±2 мкм |
| PDCS04/10-ULV | 4,2–373 / 10–373 К | Гелиевый теплообмен | Вибрация до ±100 / ±50 нм |
| PDCS04/10-HT | 4,2–500 / 10–500 К | Вакуумная камера | Расширенный верхний температурный предел |
| KDSSPD | <2,3 К | Оптоволоконные и SMA-интерфейсы | 4, 6, 9 или 16 каналов |
Что требуется для инженерного подбора
Эксперимент и образец
- Минимальная и максимальная рабочая температура, тепловая нагрузка.
- Размер, форма, теплопроводность и способ крепления образца.
- Требуемые оптические окна, электрические, RF и оптоволоконные вводы.
- Необходимость верхней загрузки или работы в вакууме / гелии.
Интеграция и точность
- Допустимая вибрация и требуемая температурная стабильность.
- Вакуумный уровень, магнитное поле и совместимость с измерительной системой.
- Габариты, ориентация, интерфейсы, электропитание и охлаждение компрессора.
- Требования к документации, испытаниям, монтажу и пусконаладочным работам.
Связанные разделы
Подобрать криостат под экспериментальную задачу
Передайте температурный диапазон, тепловую нагрузку, описание образца, требования к вакууму, вибрации, оптическим и электрическим вводам, магнитному полю и компоновке. Специалисты ГК «Криосистемы» сопоставят задачу с доступными сериями и конфигурациями.
