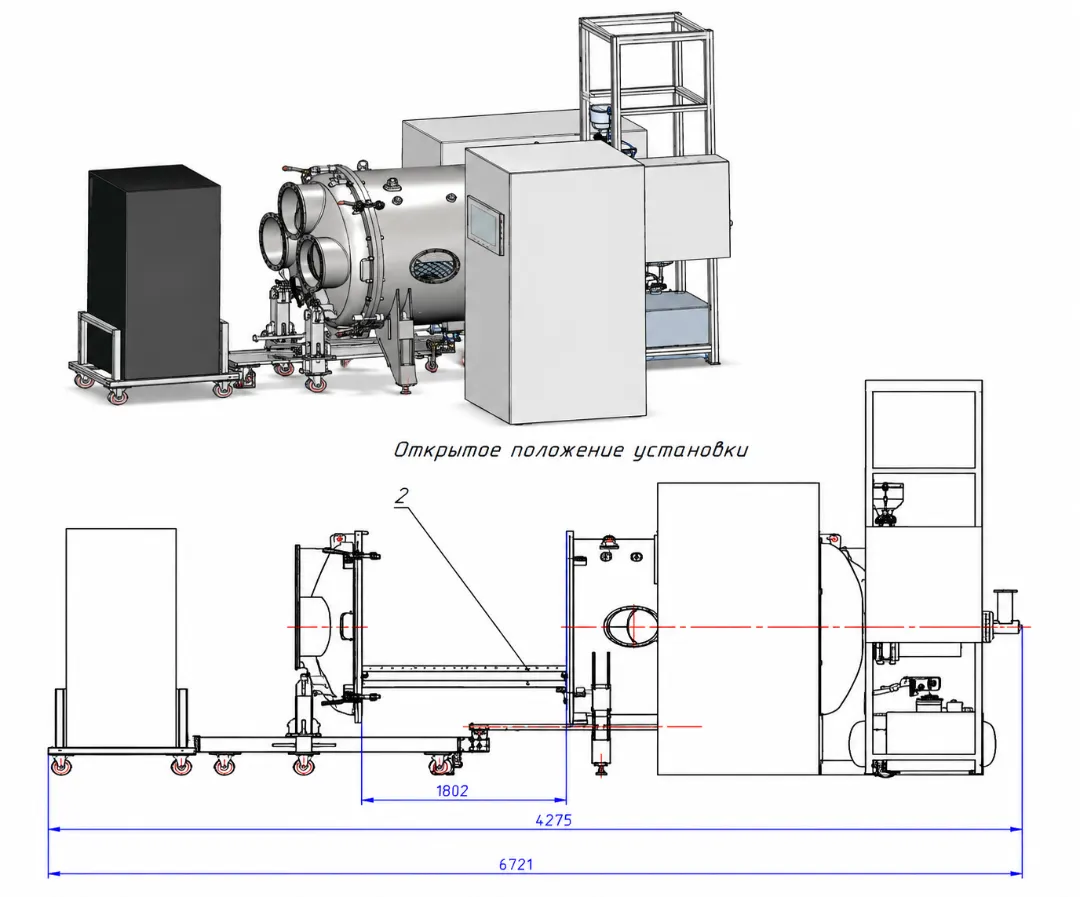

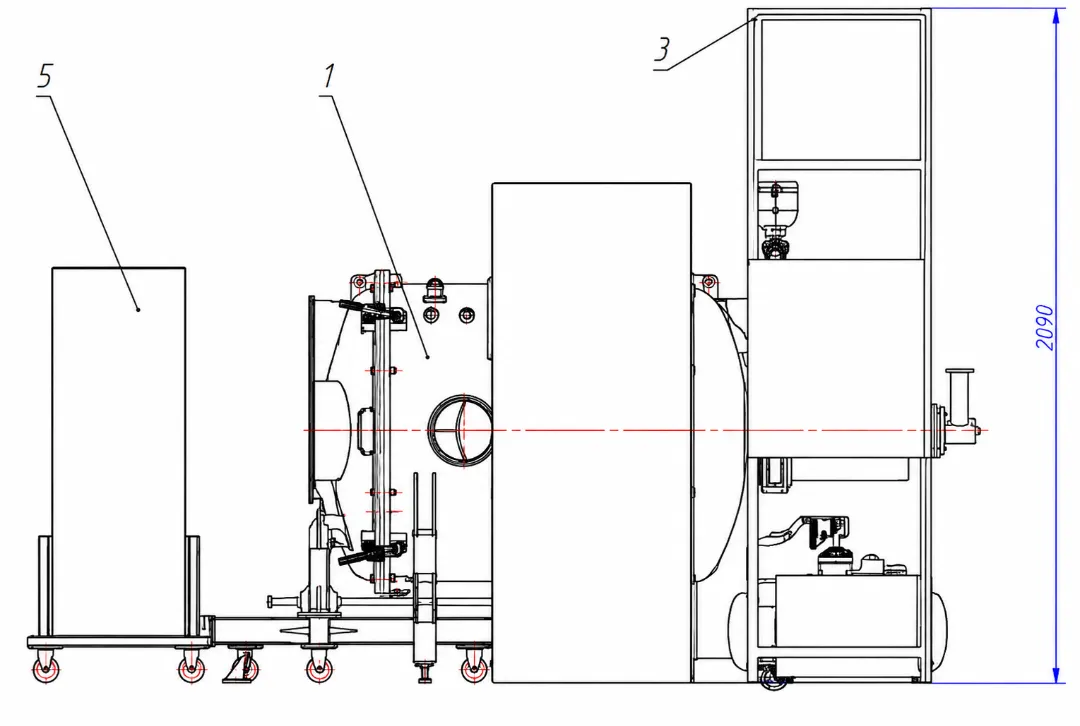

Установка предназначена для проведения термовакуумных испытаний блоков радиоэлектронной аппаратуры. Проект объединяет вакуумную камеру, термостатируемый стол, криогенную и безмасляную откачку, систему измерения температуры и автоматизированное управление.
Ключевые параметры проекта: вакуумный режим, температурный диапазон, длительность работы, расходы сред и габариты оборудования.
| Наименование параметра | Значение |
|---|---|
| Предельное остаточное давление, Па | 2·10-4* |
| Точность измерения безмасляного вакуума в чистой, не загруженной рабочей камере, % | ±30 |
| Время достижения предельного значения остаточного давления в рабочей камере, включая время выхода на режим криогенного насоса, мин | 240 |
| Время работы оборудования в режиме повышенной газовой нагрузки в 6.4∙10-4 Па∙м3/c при давлении 7,4∙10-4 Па, ч | 96 |
| Для чистой установки скорость изменения давления от нормального (0,98±0,04)·104 Па до пониженного (4±0,3)·10-4 Па и в обратном направлении, Па/с | 533,1 |
| Конструкция рабочей камеры должна обеспечивать поддержание пониженного давления в течение 72 ч, Па | 130 |
| Диапазон изменения температуры термостола, °C | от минус 70 до +100 |
| Время нагрева термостола | От +25 °C до +70 °C - ≤90 мин. От +25 °C до +100 °C - 150 мин. |
| Время охлаждения термостола | От +25 °C до -60 °C - 110 мин. От +25 °C до -70 °C - 130 мин. |
| Расход охлаждающей воды, л/мин, не менее | 35 |
| Расход газообразного азота, н.л./мин | 28-57 |
| Давление газообразного азота, бар | 0.5-3.0 |
| Суммарная потребляемая электрическая мощность, кВт | 30 |
| Габариты термовакуумной установки, мм, не более | 4725х3215х2500 |
| Габариты термостатируемого стола, мм | 700х1000 |
| Максимальная высота устанавливаемых на термостатируемый стол изделий, мм | 350 |
| Максимальная масса исследуемого изделия, кг | 75 |
В состав установки включены криогенная откачка, безмасляный вакуумный насос, высоковакуумная арматура, вакуумметры и датчики температуры.
| № | Наименование оборудования | Техническая спецификация оборудования |
|---|---|---|

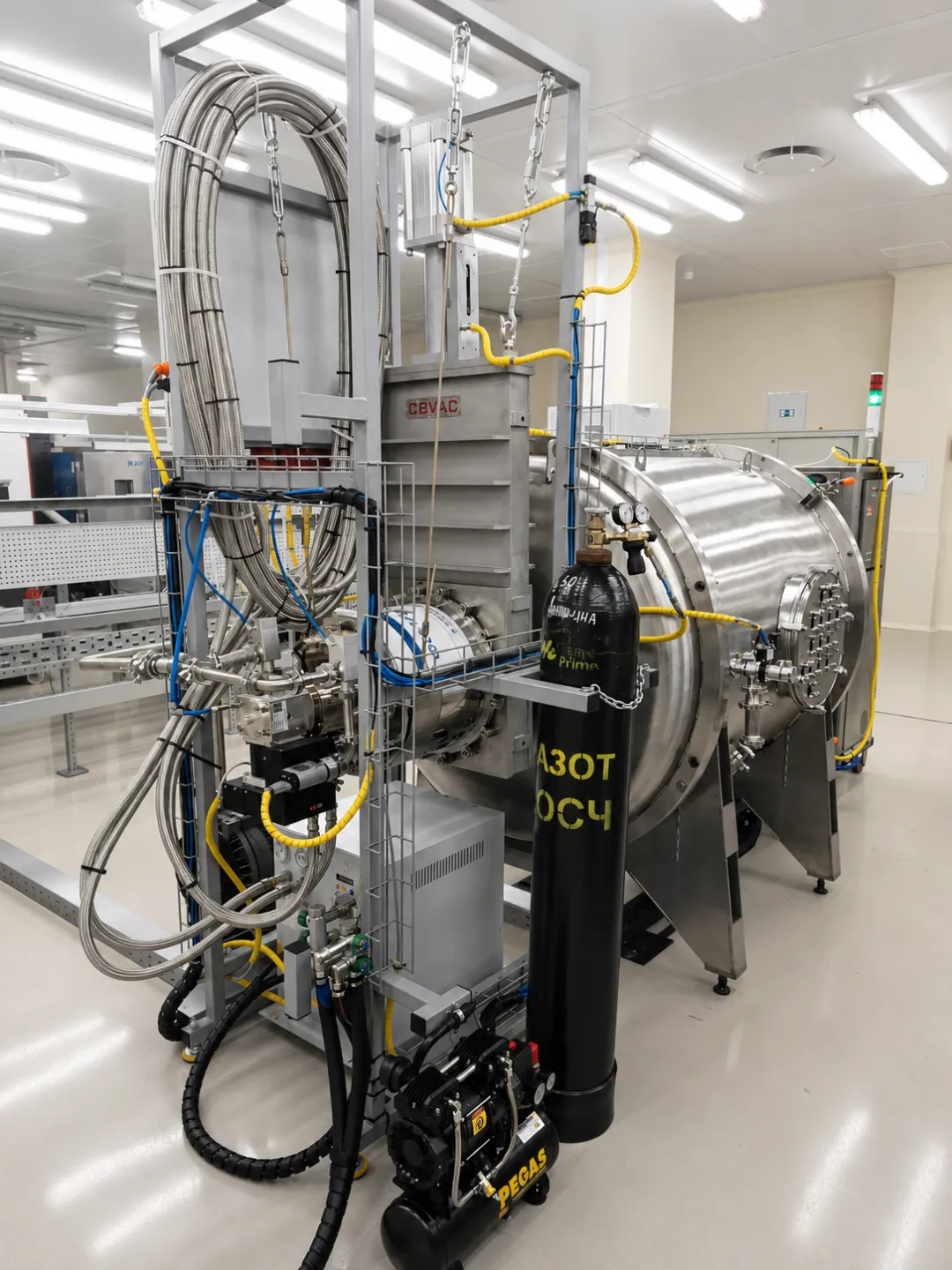

| 1 | Насос криогенный KDCP-16SHIN-IC | Тип насоса - криогенный насос KDCP-16SHIN-IC на основе цикла Гиффорда-МакМагона. В комплект криогенного насоса входят: откачивающая криоголовка с автоматической системой регенерации, встроенной в корпус насоса, встроенный датчик вакуума, гелиевый компрессор, датчик температуры. |

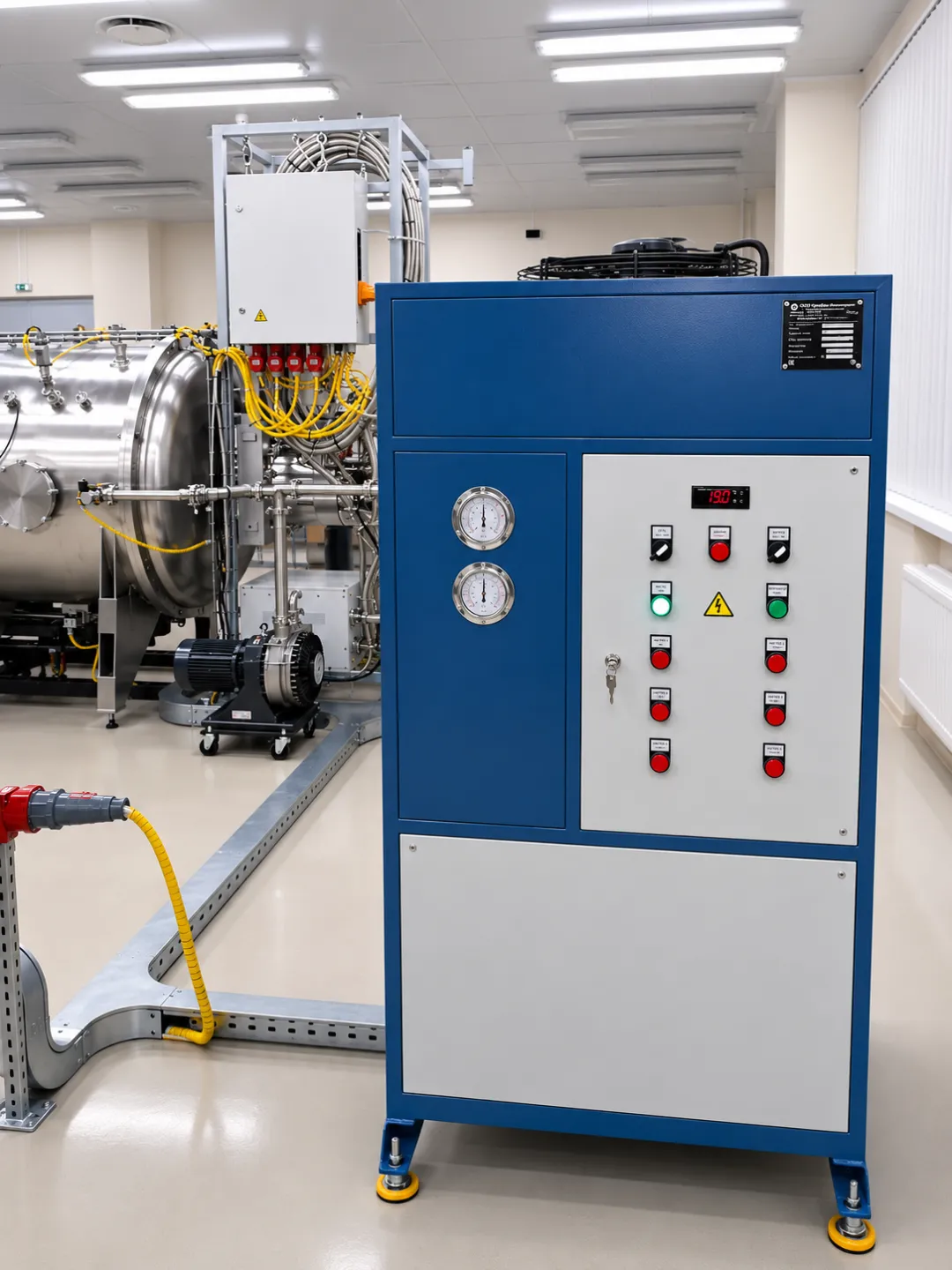

| 2 | Безмасляный спиральный вакуумный насос ISP-1000 |
|
| 3 | Затвор высоковакуумный CCQ-400B DN400 ISO-F, фланцы DN400 ISO-К - 2 шт. | Затвор высоковакуумный стальной с фланцами ISO400 для изолирования высоковакуумного криогенного насоса от вакуумной камеры. Управление затвора - электропневматическое, герметичность на протяжении до 10000 циклов до первого обслуживания, максимальная рабочая температура до 150 °C. |
| 4 | Вакуумметры электронные - 8 шт. | Вакуумметр MTM9D. |
| 5 | Датчики измерения температуры | Термометры сопротивления ТП-018-05. Чувствительный элемент ТЭП-018-05. Чувствительный элемент ТЭП-012-05. |

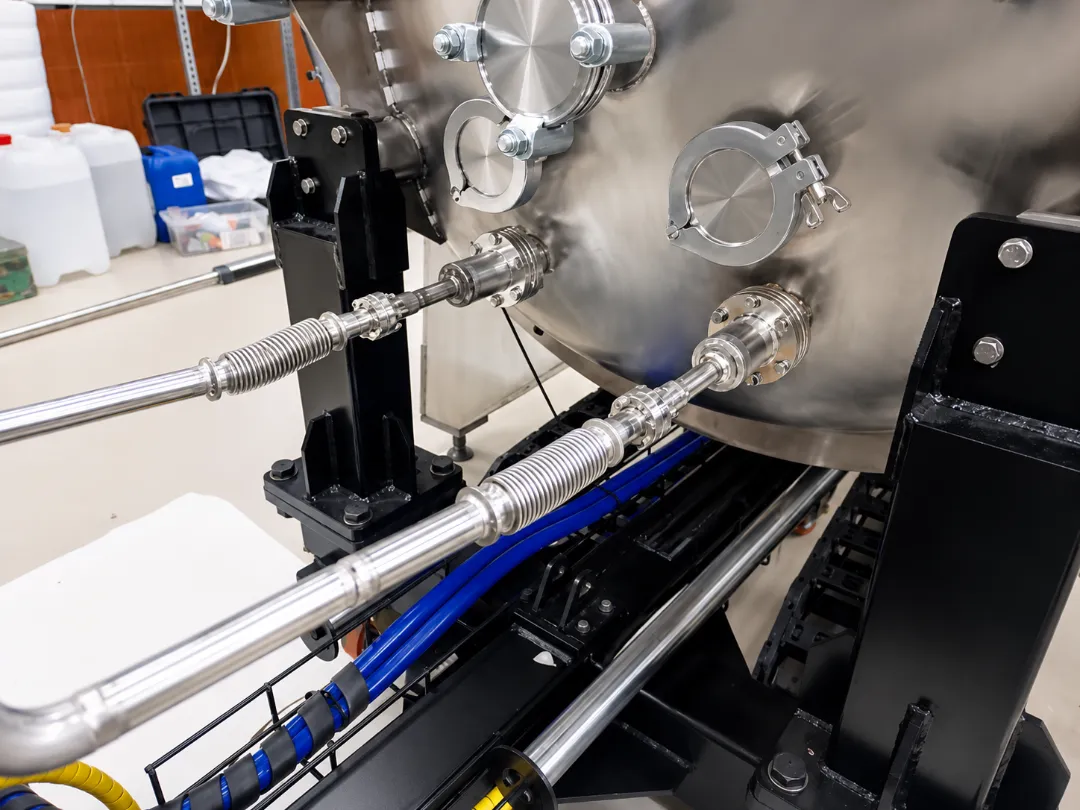

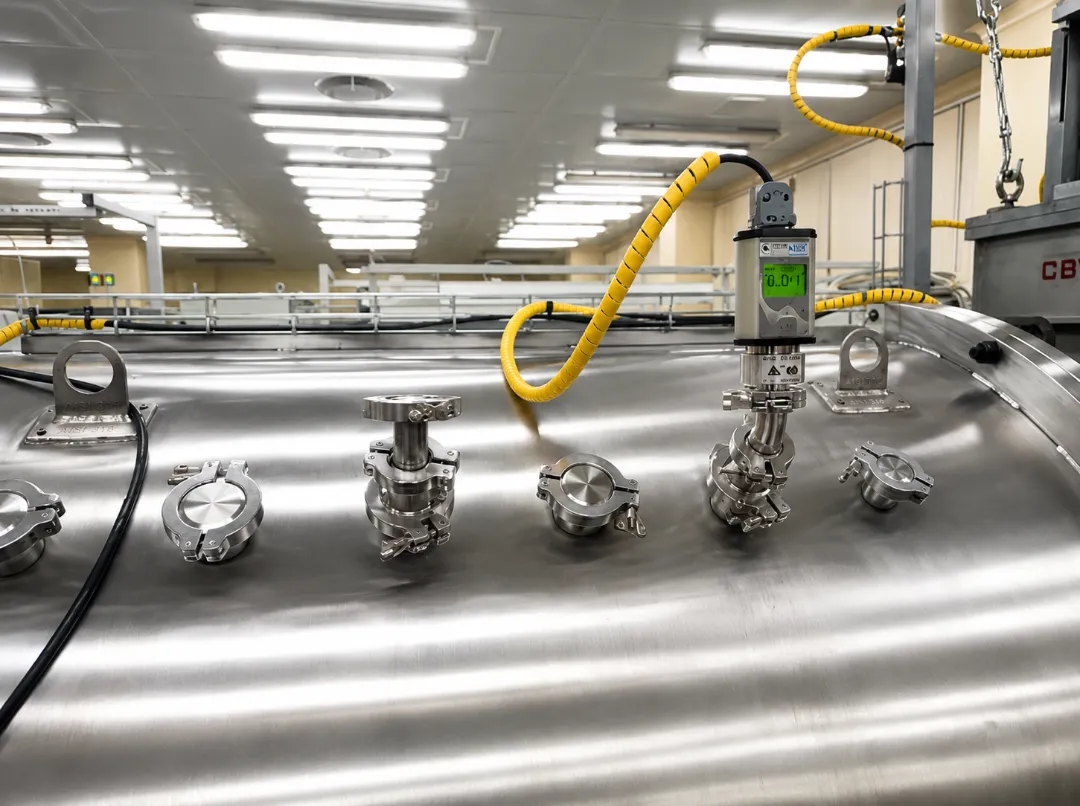

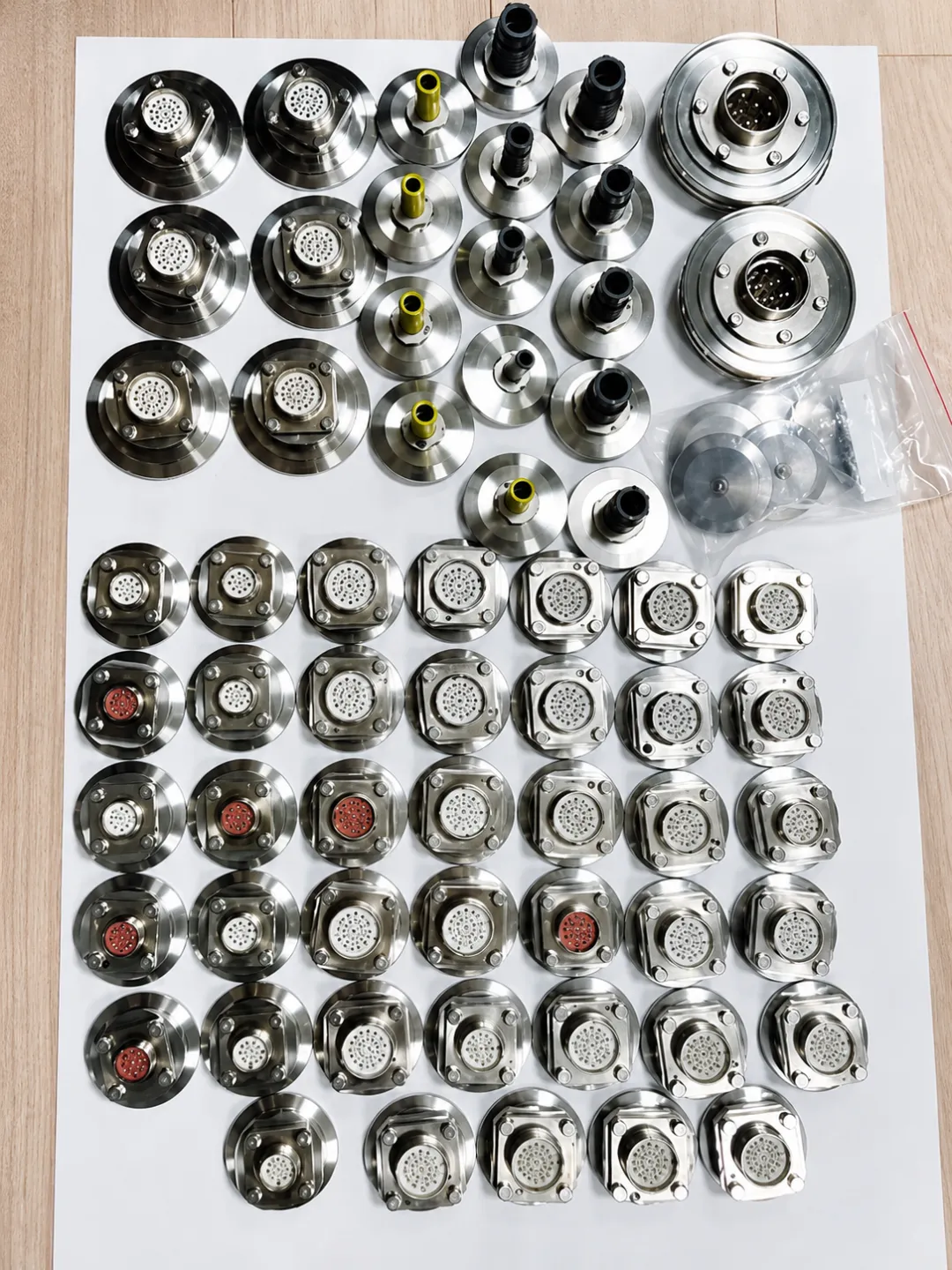

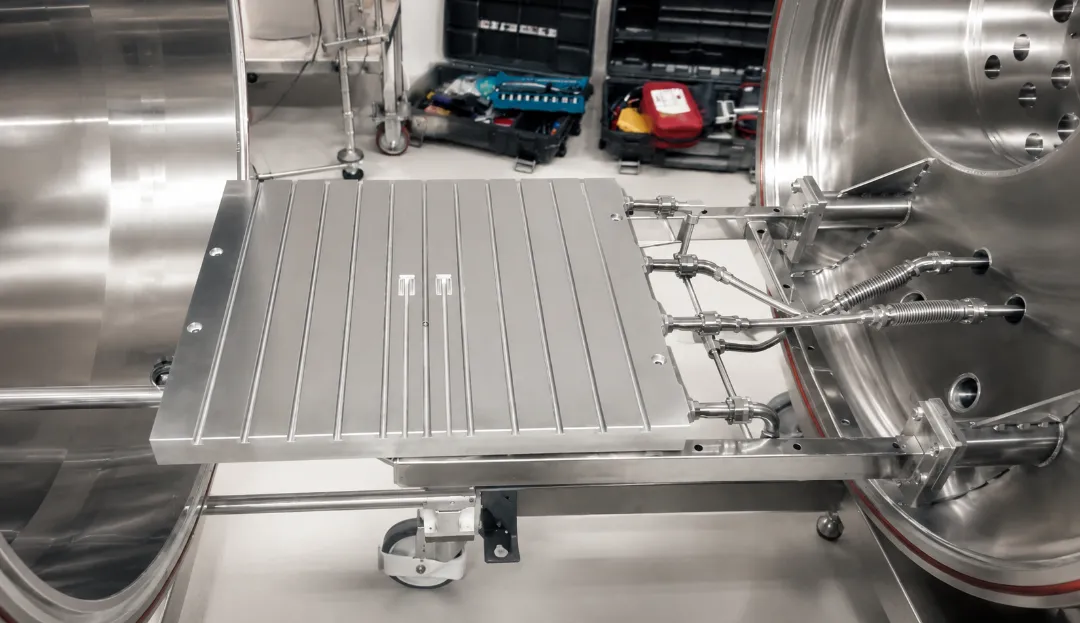

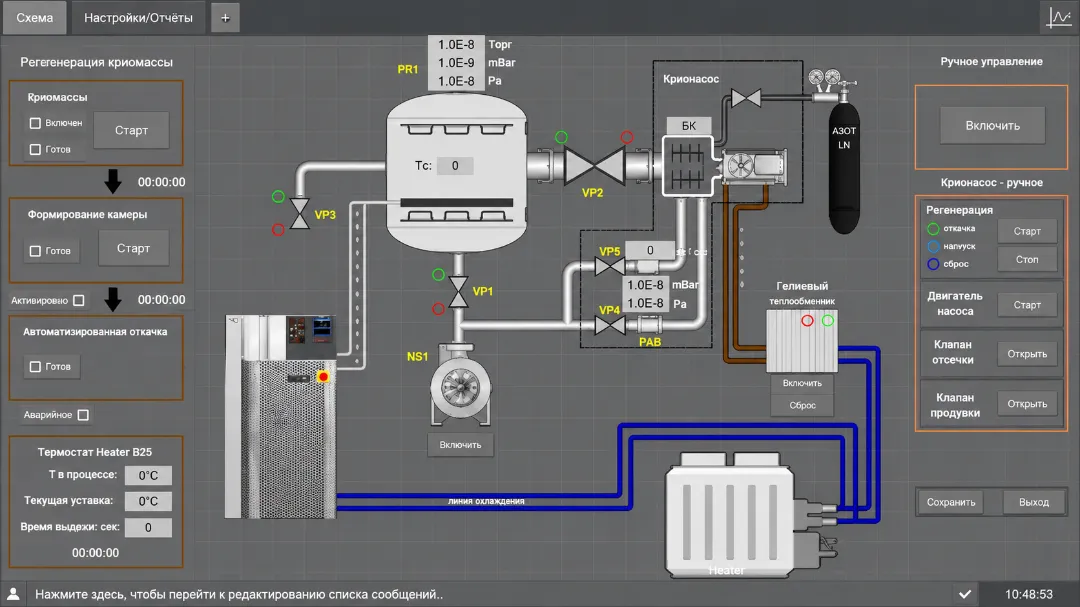

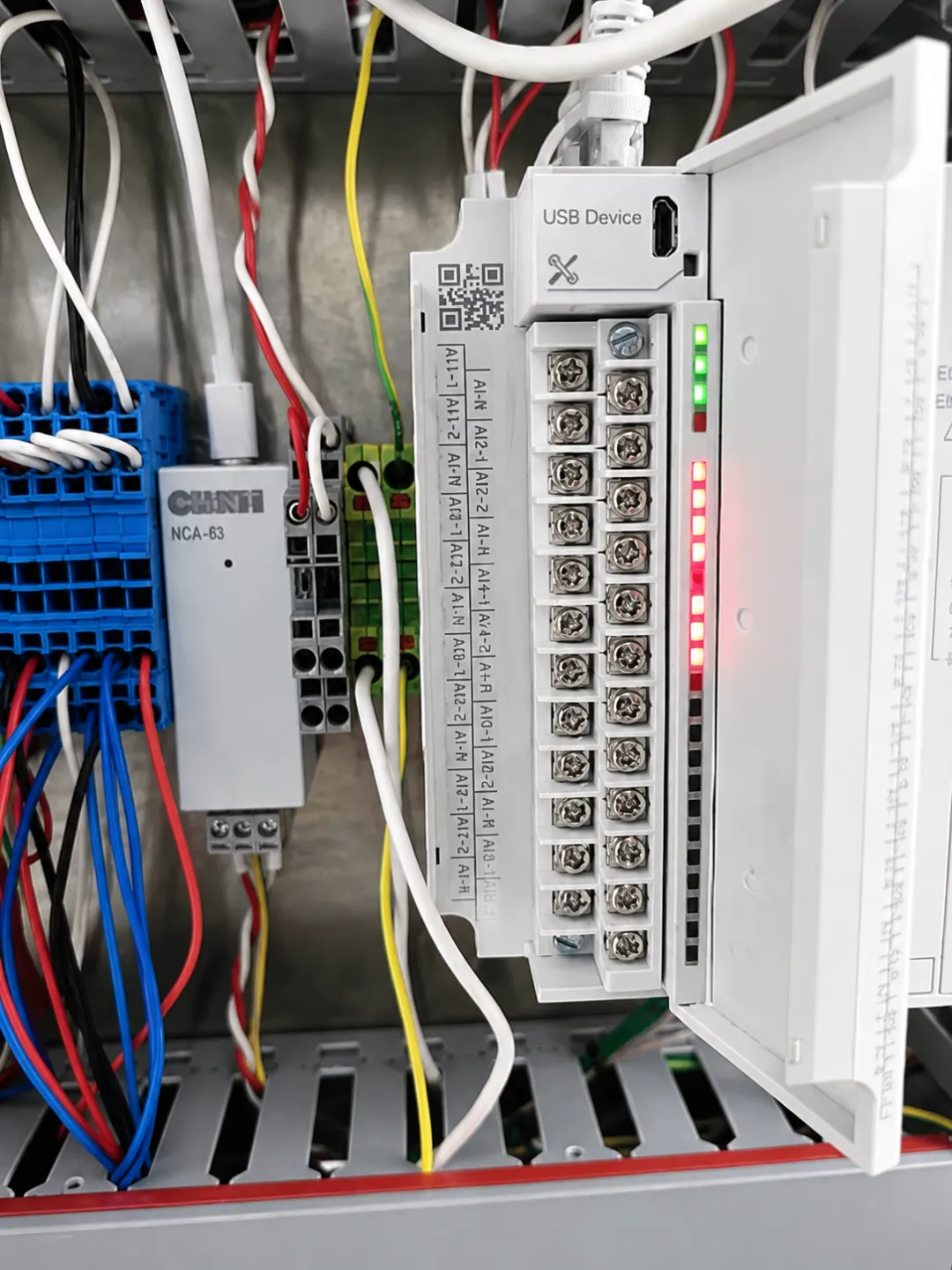

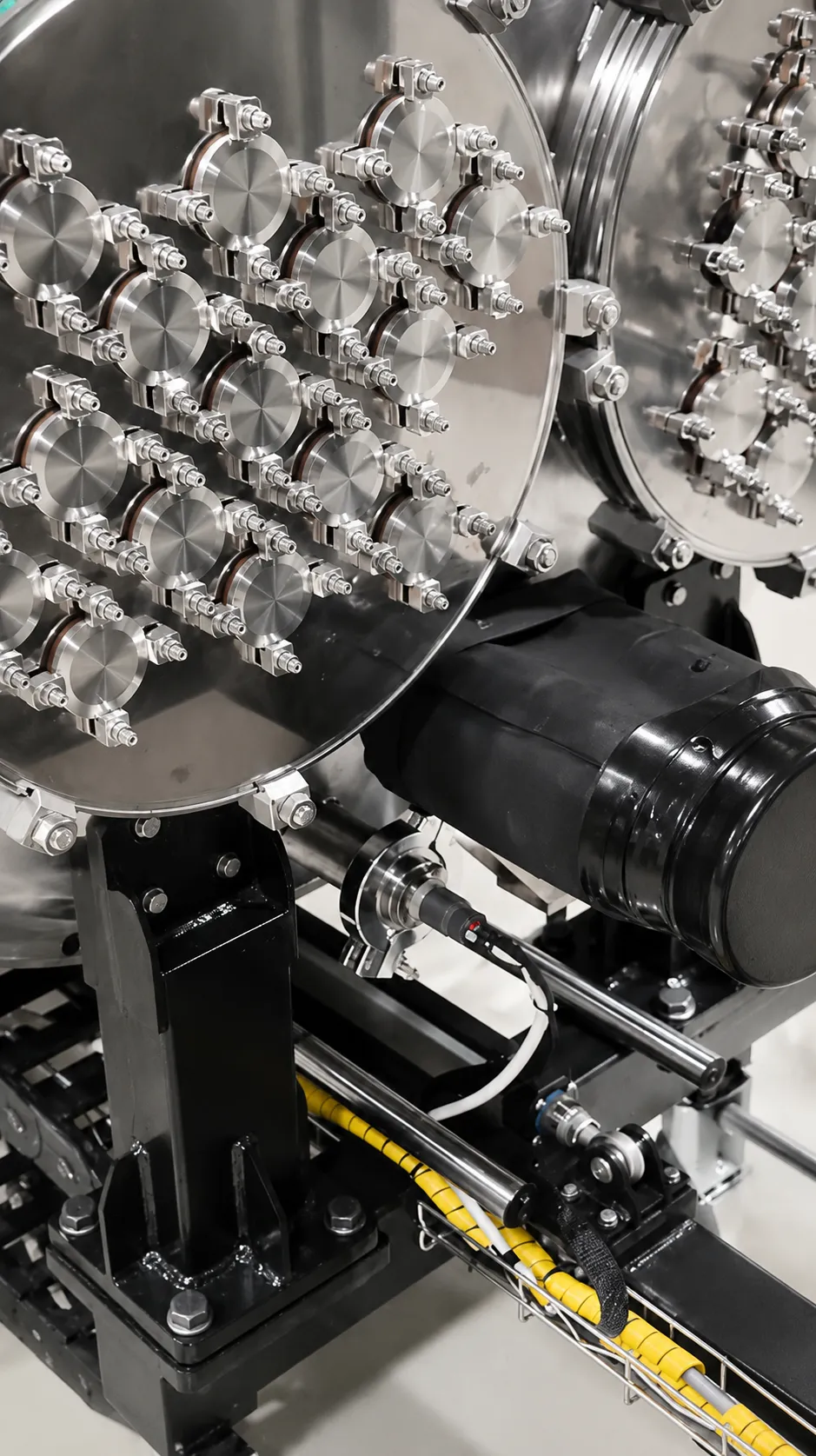

Галерея показывает основные узлы проекта: термостол, насосы, компрессоры, интерфейс управления, подключения датчиков, вакуумметры и комплект герморазъемов.
При изготовлении термовакуумной камеры сотрудниками компании был выполнен комплекс высокотехнологичных операций: от контроля герметичности и изготовления узлов до финальной сборки, отладки, приемо-сдаточных испытаний и аттестации камер.
Для таких установок важно заранее связать требования к вакууму, температурному режиму, массе изделия, компоновке камеры, подключению сред и алгоритмам управления.
Фиксируются испытательные режимы, габариты и масса изделий, диапазоны давления и температуры, требования к средам и автоматизации.
Подбираются вакуумная камера, криогенная и безмасляная откачка, арматура, вакуумметры, датчики температуры и термостатируемый стол.
Выполняются сварочные, сборочные и обвязочные работы, контроль герметичности, настройка системы управления и отработка алгоритмов.
Проводятся приемо-сдаточные испытания, инструктаж персонала и аттестация камер перед эксплуатацией.
Подготовим состав системы под параметры испытаний, габариты изделия, требования к вакууму, температуре, средам, автоматизации и дальнейшей эксплуатации.
