Установка предназначена для проведения термовакуумной обработки деталей и сборочных единиц, а также для проведения термовакуумных испытаний. В составе проекта: вакуумная камера объёмом 1,0 м³, термостатируемый стол, криогенная и безмасляная откачка, датчики температуры, вакуумметры и система управления.
Параметры проекта охватывают вакуумный режим, температурный диапазон, нагрев и охлаждение термостола, потребление сред, габариты камеры и массу установки.
| Наименование параметра | Значение |
|---|---|
| Предельное остаточное давление, Па | 2·10-4* |
| Диапазон изменения температуры термостола, °C | от минус 70 до +100 |
| Время нагрева термостола | От +25 °C до +70 °C - 90 мин. От +25 °C до +100 °C - 150 мин. |
| Время охлаждения термостола | От +25 °C до -60 °C - 110 мин. От +25 °C до -70 °C - 160 мин. |
| Точность поддержания температуры термостола, не хуже | ±2 °C |
| Равномерность поддержания температуры термостола, не более | ±2 °C |
| Внутренний объём вакуумной камеры, м³ | 1,0 |
| Расход охлаждающей воды, л/мин, не менее | 35 |
| Расход газообразного азота, н.л./мин | 28-57 |
| Давление газообразного азота, бар | 0.5-3.0 |
| Суммарная потребляемая электрическая мощность, кВт | 30 |
| Габариты термовакуумной камеры, мм, не более | 5400х3250х2750 |
| Суммарный вес, кг | 2500 |
| Габариты термостатируемого стола, мм | 500х600 |
В состав установки включены криогенная откачка, безмасляный спиральный вакуумный насос, высоковакуумная арматура, вакуумметры и температурные датчики.
| № | Наименование оборудования | Техническая спецификация оборудования |
|---|---|---|
| 1 | Насос криогенный KDCP-16SHIN-SC | Тип насоса - криогенный насос KDCP-16SHIN-IC на основе цикла Гиффорда-МакМагона. В комплект криогенного насоса входят: откачивающая криоголовка с автоматической системой регенерации, встроенной в корпус насоса, встроенный датчик вакуума, гелиевый компрессор, датчик температуры. |

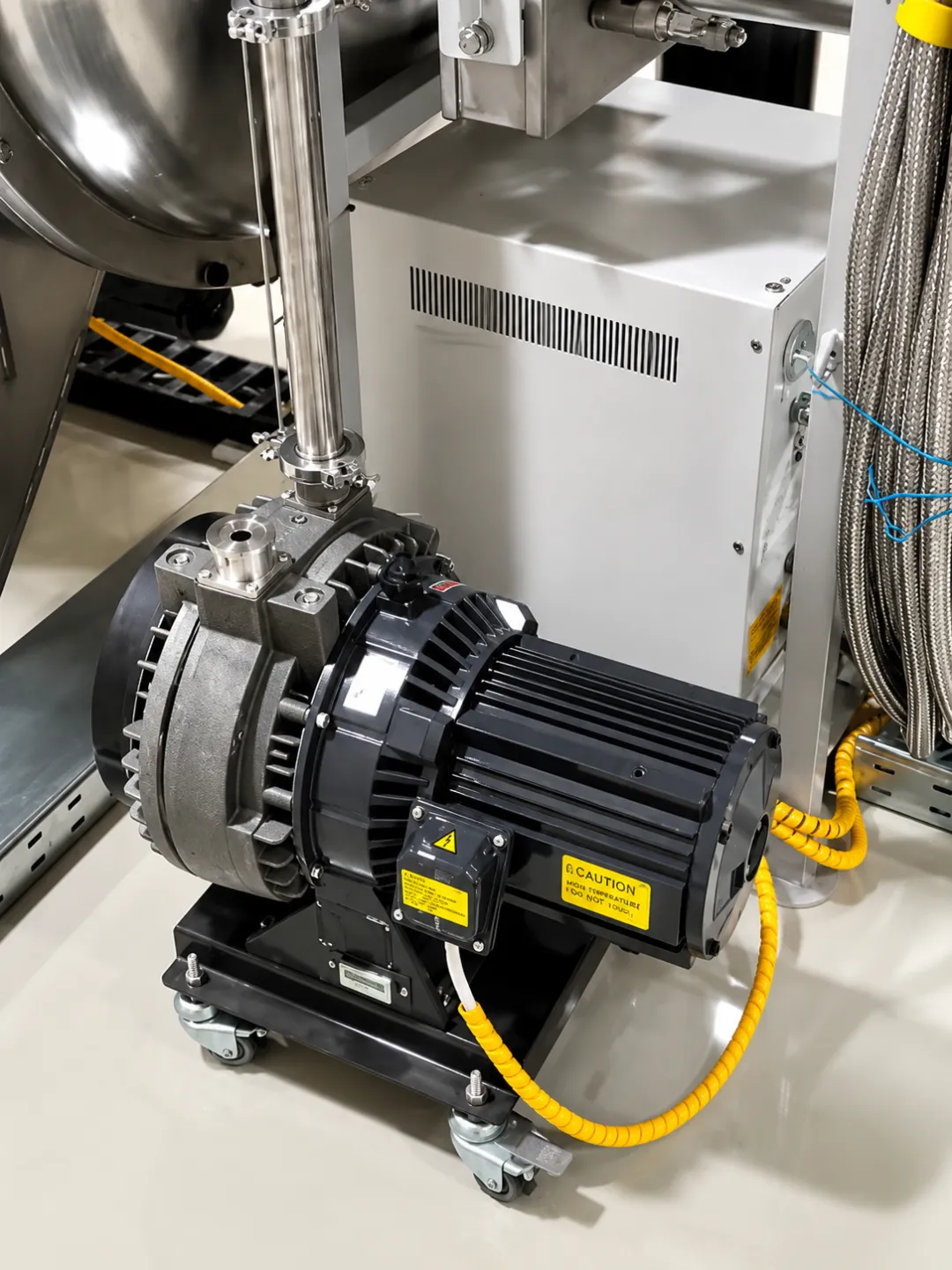

| 2 | Безмасляный спиральный вакуумный насос ISP-1000 |
|
| 3 | Затвор высоковакуумный CCQ-400B DN400 ISO-F, фланцы DN400 ISO-К - 2 шт. | Затвор высоковакуумный стальной с фланцами ISO400 для изолирования высоковакуумного криогенного насоса от вакуумной камеры. Управление затвора - электропневматическое, герметичность на протяжении до 10000 циклов до первого обслуживания, максимальная рабочая температура до 150 °C. |
| 4 | Вакуумметры широкополосные | Вакуумметр СС-10. |
| 5 | Датчики измерения температуры | Термометры сопротивления ТП-018-05. Чувствительный элемент ТЭП-018-05. |

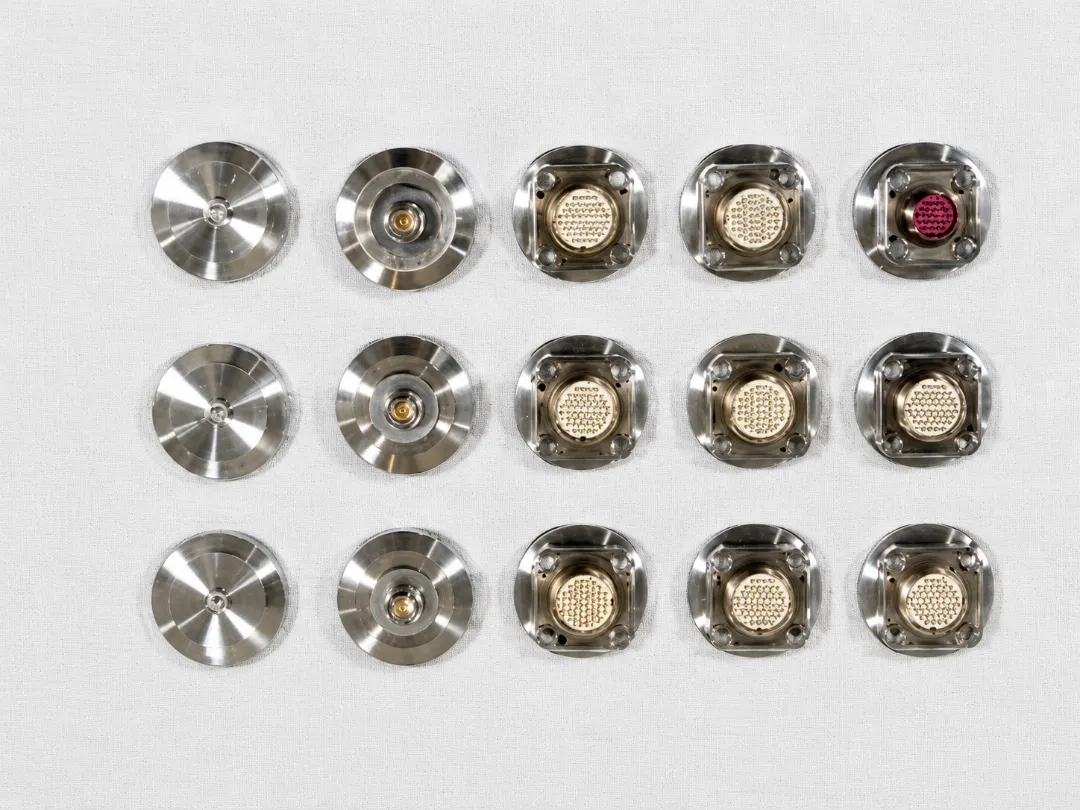

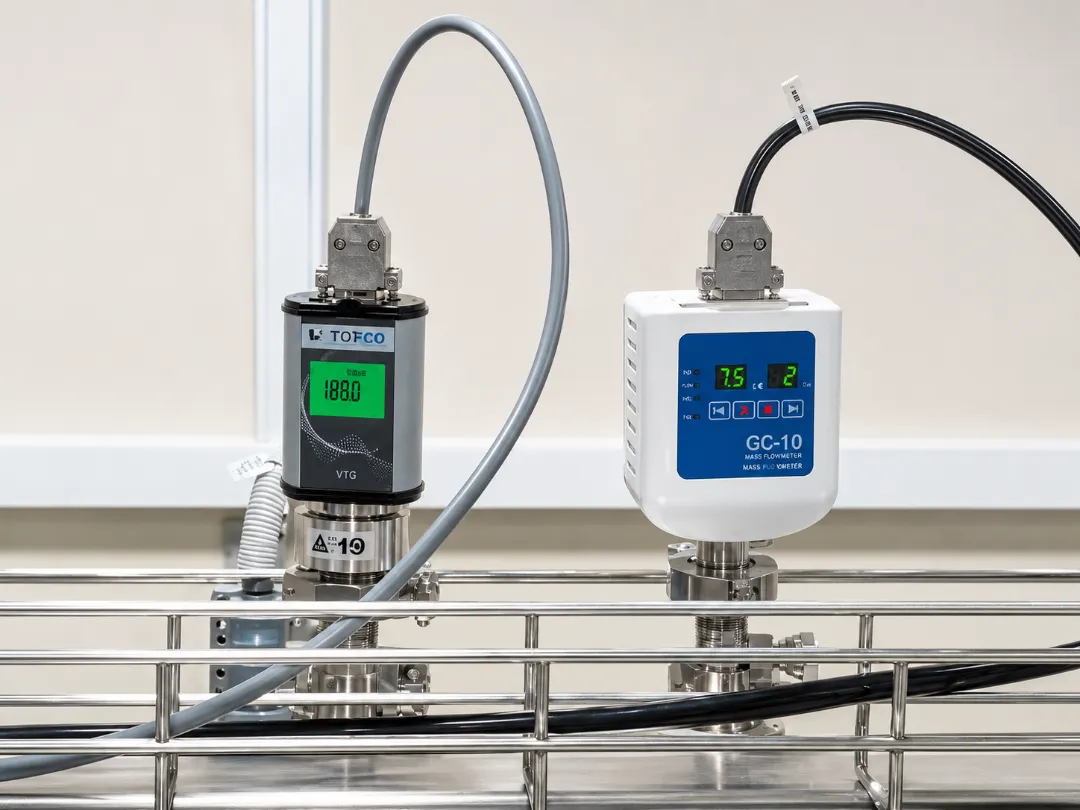

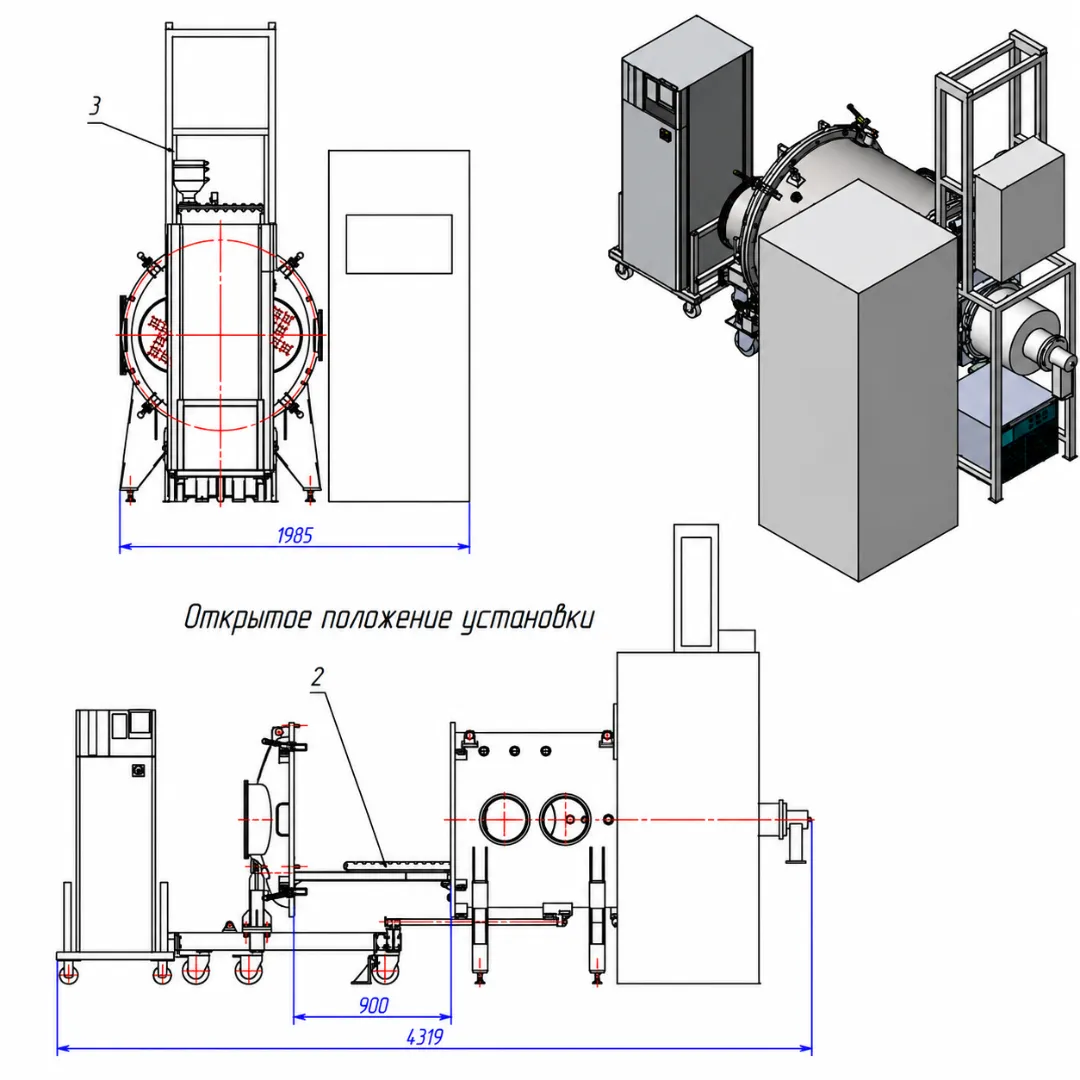

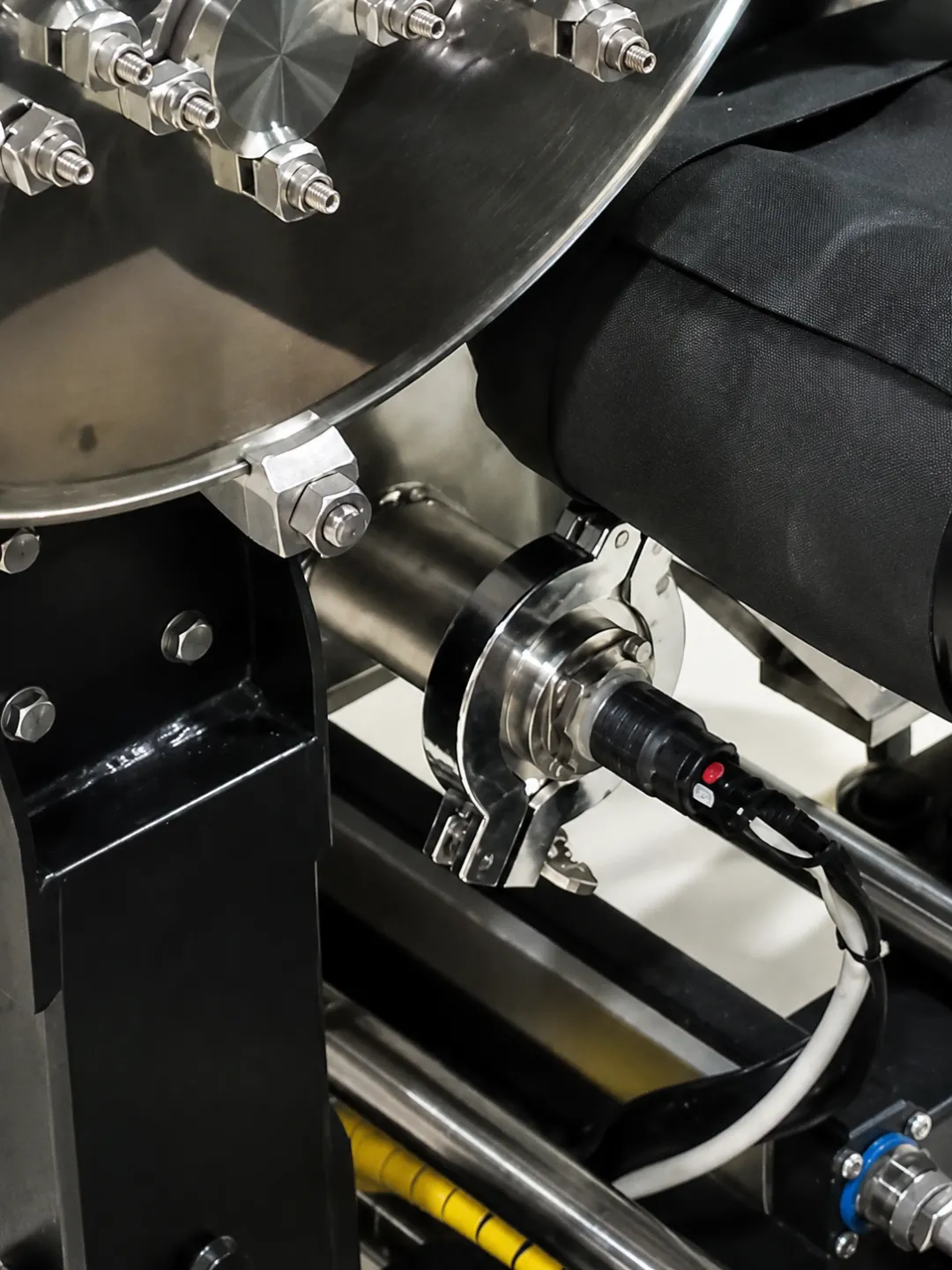

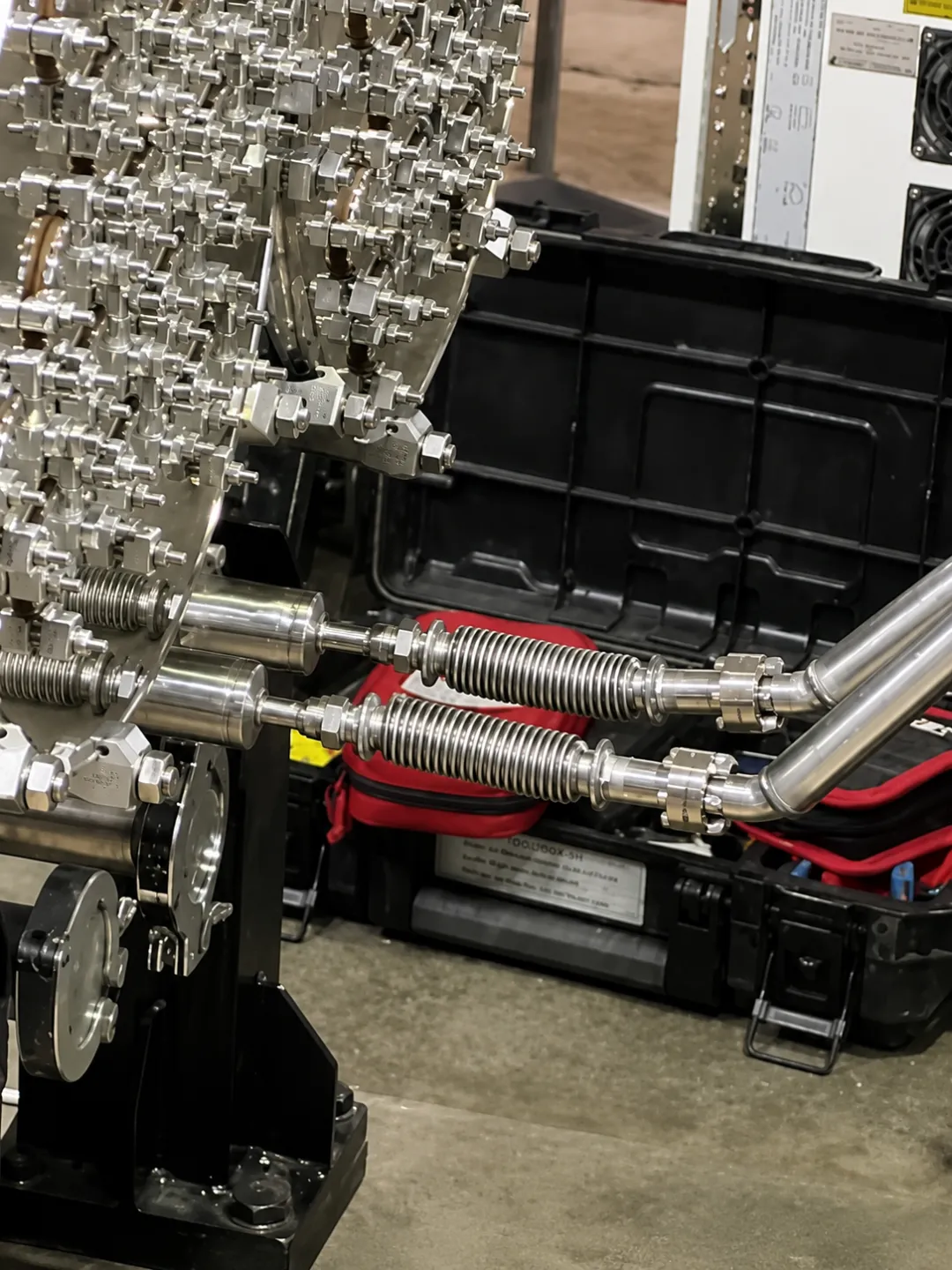

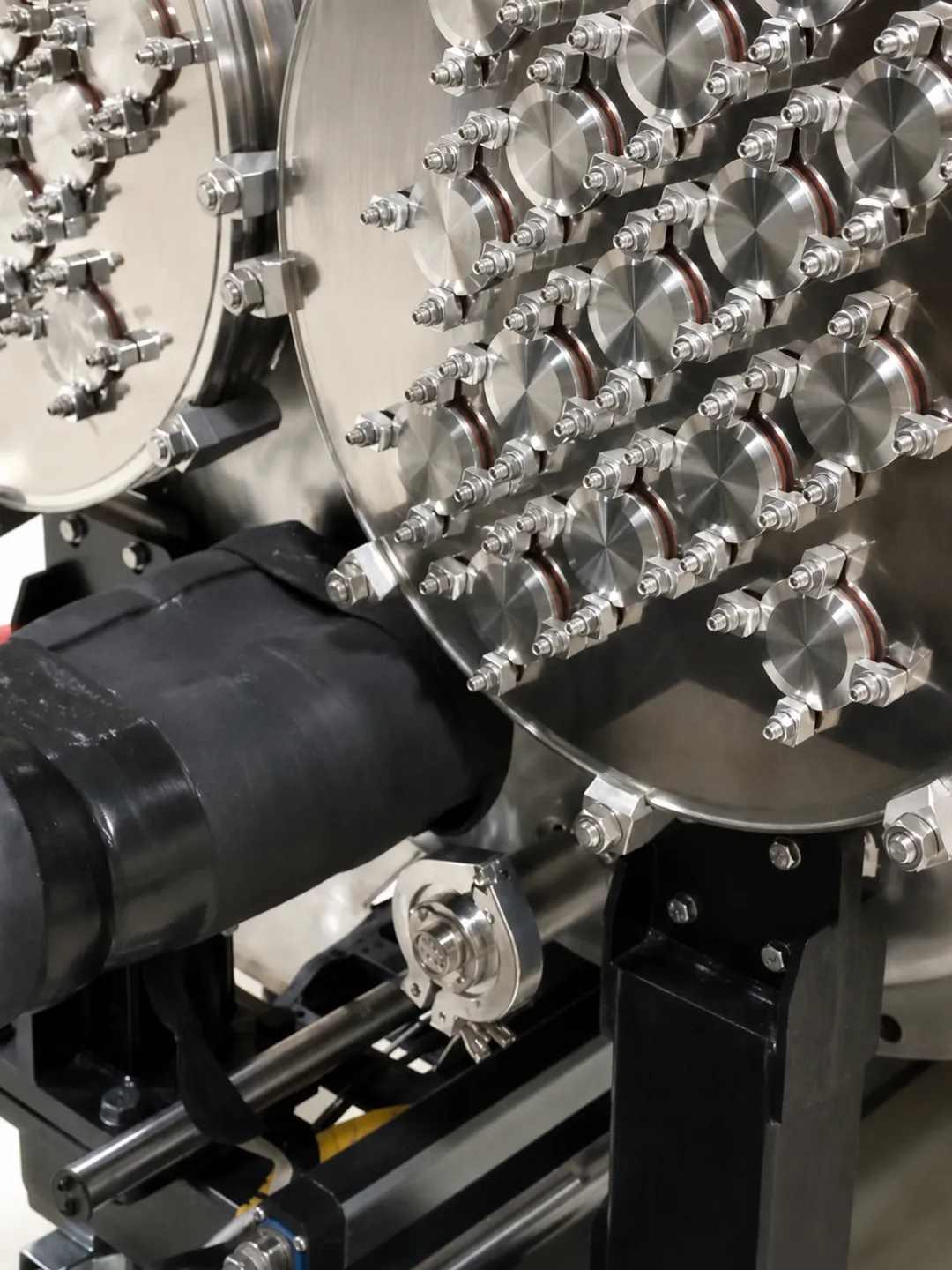

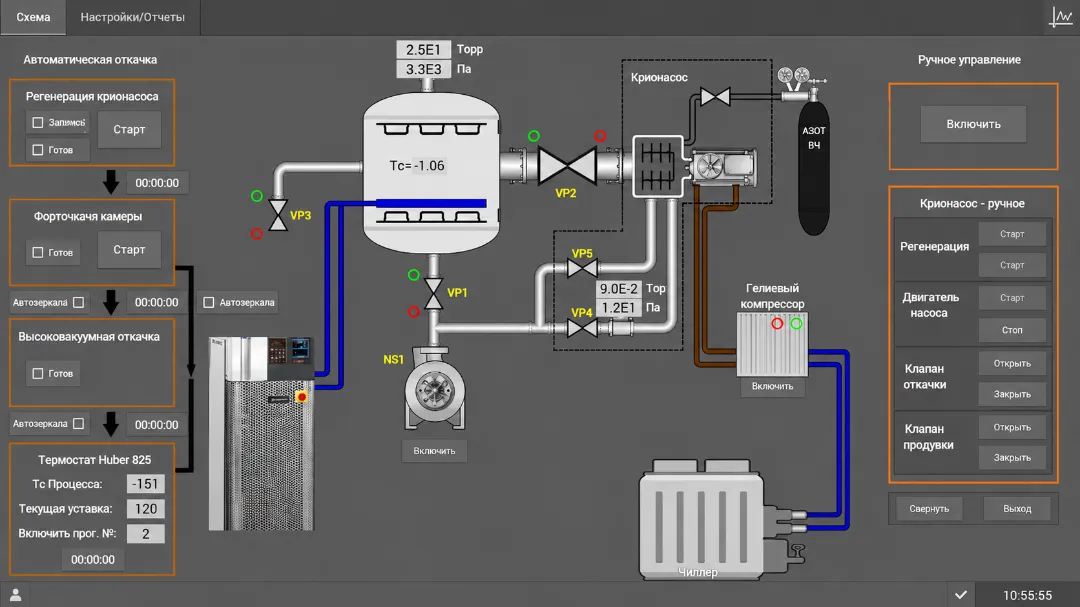

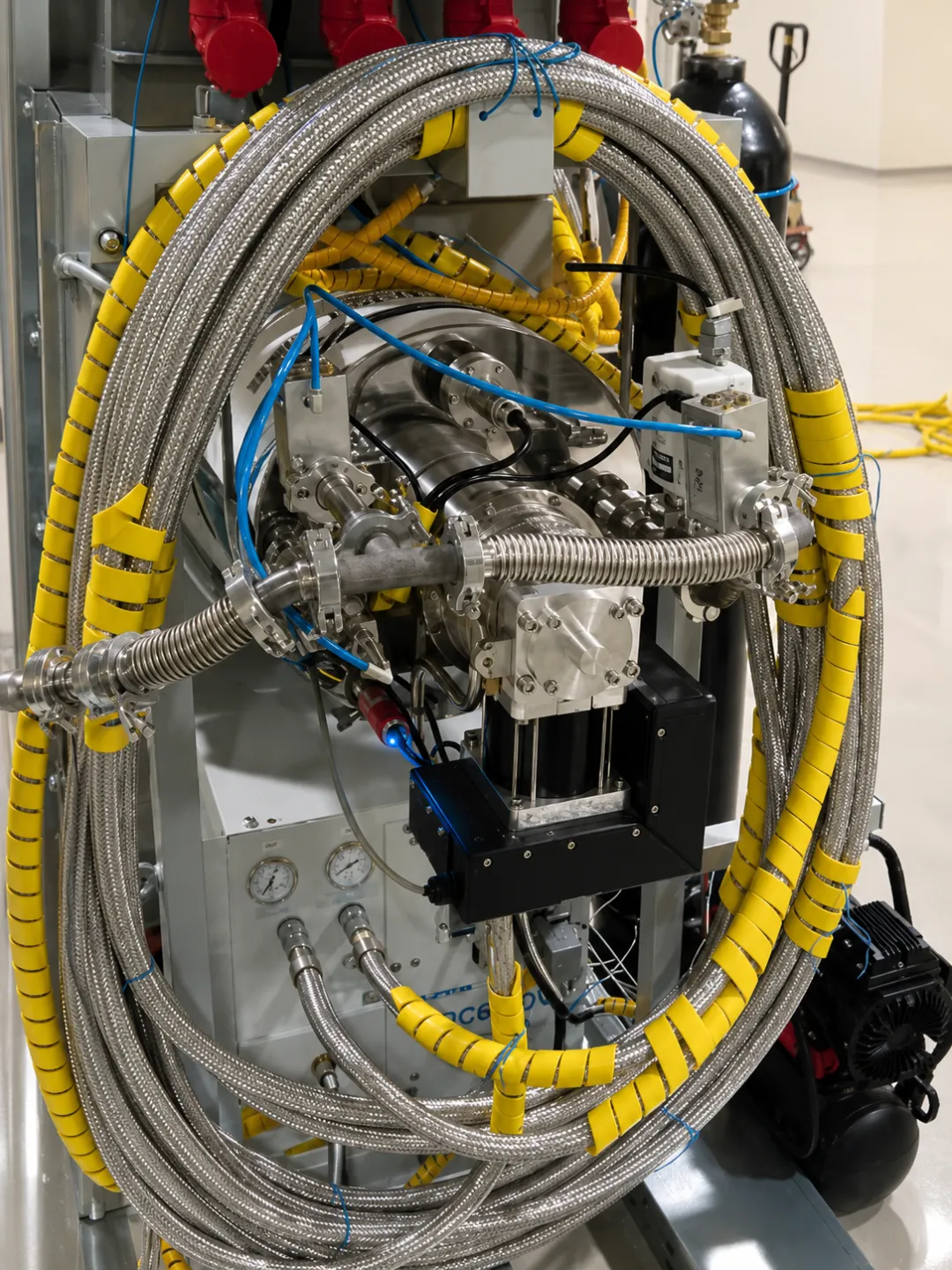

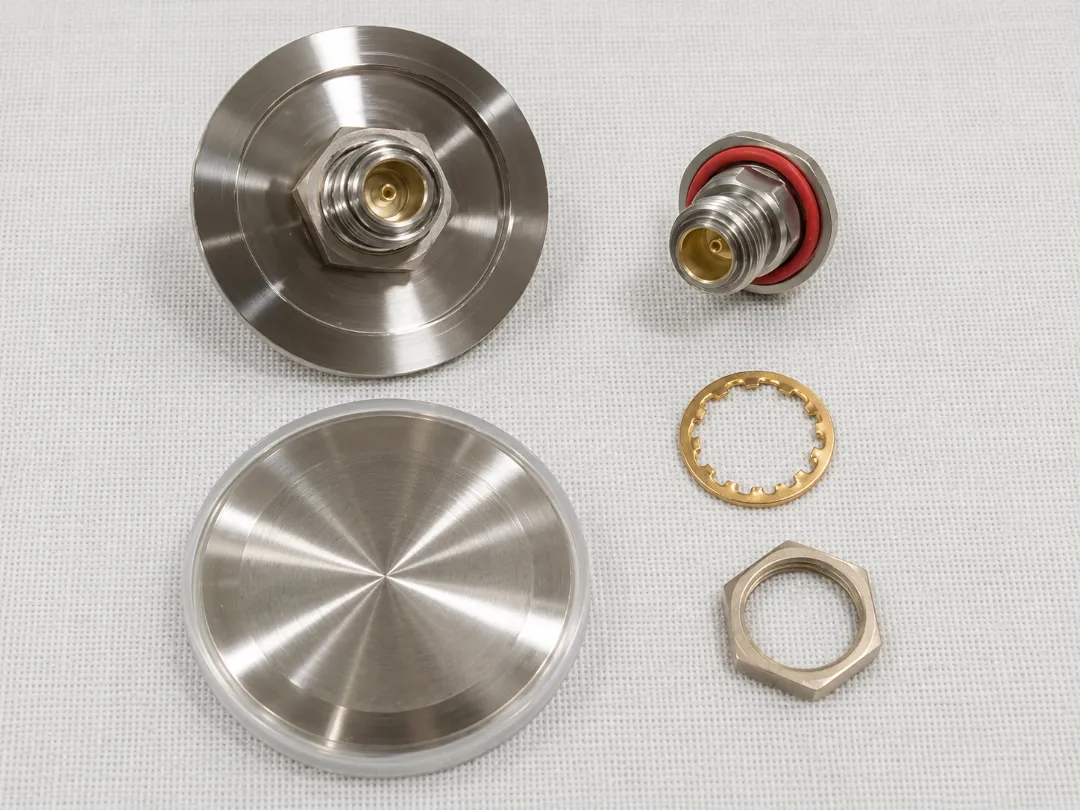

Галерея показывает основные элементы проекта: термостол, насосы, компрессор и азотный баллон, общий вид установки, виброразвязки, интерфейс управления, подключения датчиков, вакуумметры и герморазъемы.
При изготовлении термовакуумной камеры сотрудниками компании был выполнен комплекс высокотехнологичных операций: от контроля герметичности и изготовления узлов до финальной сборки, отладки, приемо-сдаточных испытаний и аттестации камер.
Для такой установки важно заранее связать назначение обработки и испытаний, требования к вакууму, температурному режиму, объёму камеры, подключению сред и алгоритмам управления.
Фиксируются режимы термовакуумной обработки и испытаний, диапазоны давления и температуры, объём камеры, требования к средам и автоматизации.
Подбираются вакуумная камера, криогенная и безмасляная откачка, арматура, вакуумметры, датчики температуры и термостатируемый стол.
Выполняются сборочные, сварочные и обвязочные работы, контроль герметичности, настройка системы управления и отработка алгоритмов.
Проводятся приемо-сдаточные испытания, инструктаж персонала и аттестация камер перед эксплуатацией.
Подготовим состав системы под параметры обработки или испытаний, объём камеры, требования к вакууму, температуре, средам, автоматизации и дальнейшей эксплуатации.
