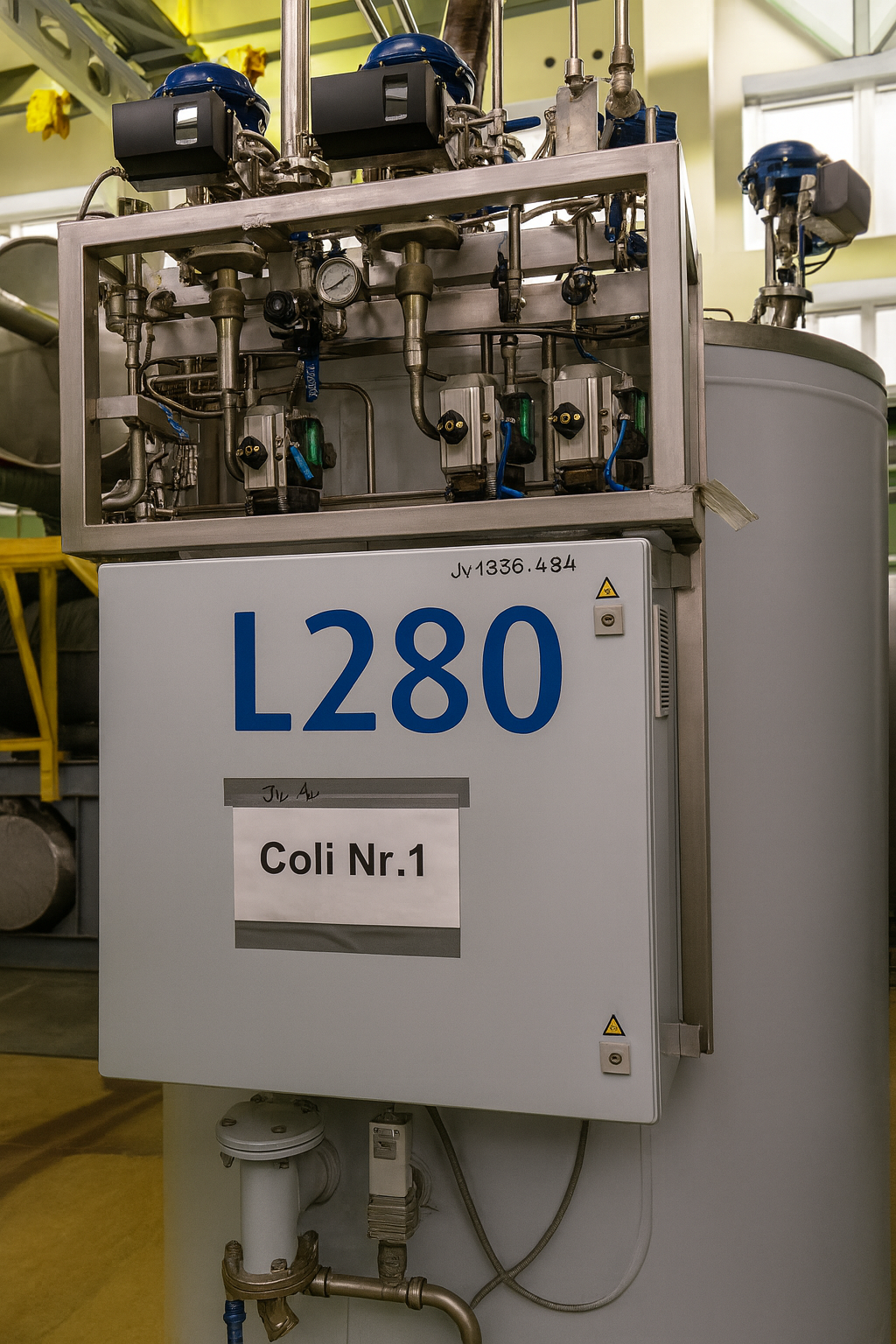

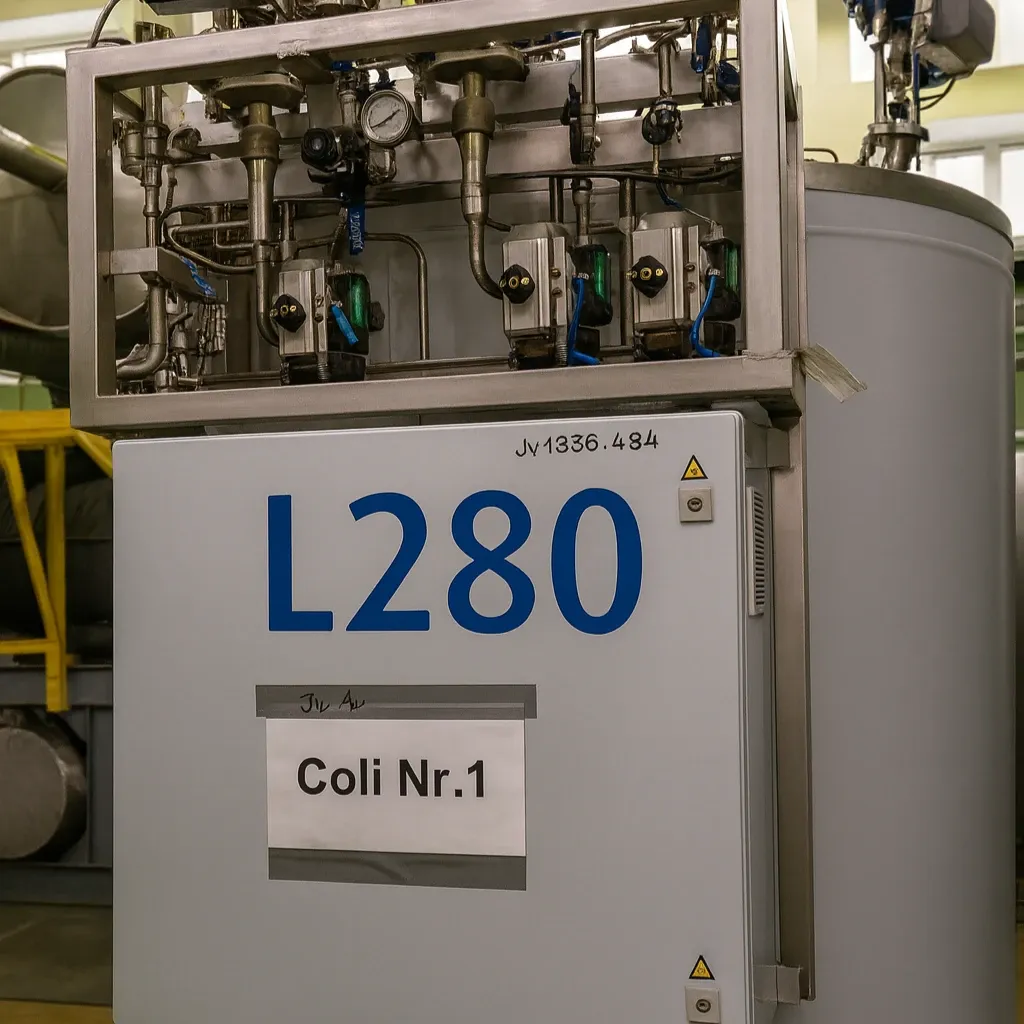

Криогенная установка L280 — исследовательский низкотемпературный криостат для лабораторных испытаний — Криогенная установка L-280 для лабораторных испытаний

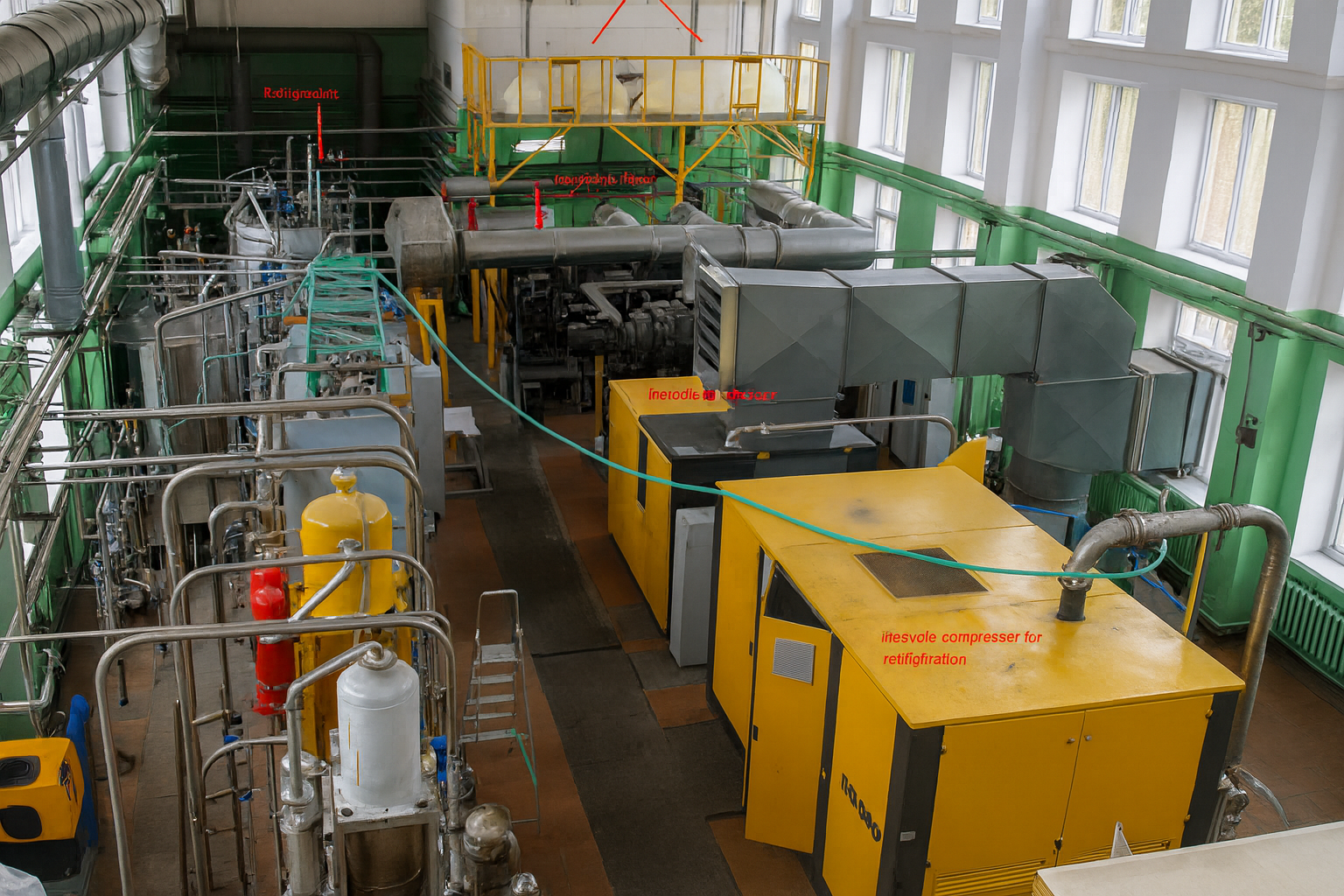

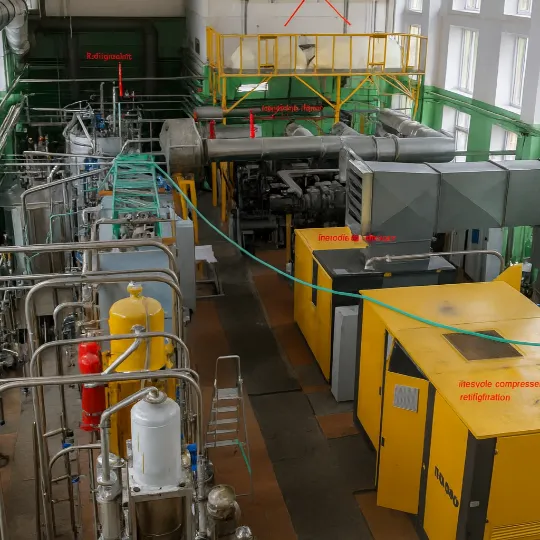

Запуск гелиевого ожижителя L-280

Пусконаладочные работы выполнены при непосредственном участии специалистов ГК «Криосистемы».

В июне 2015 года при нашем непосредственном участии в Петербургском институте ядерной физики им. Б.П. Константинова, в отделении нейтронных исследований, были проведены пусконаладочные работы и произведен успешный запуск гелиевого ожижителя L-280 производства Linde Kryotechnik AG.

Оборудование входит в состав проекта Источника ультрахолодных и холодных нейтронов с использованием сверхтекучего гелия на реакторе ВВР-М.

Ожижитель выведен на штатный режим работы с заявленной производительностью.

L-280 гелиевый ожижитель Linde Kryotechnik AG

2015 год проведения пусконаладочных работ

ПИЯФ Петербургский институт ядерной физики им. Б.П. Константинова

ВВР-М реактор проекта источника ультрахолодных и холодных нейтронов

Введённые в эксплуатацию установки

Сохранены ключевые параметры исходной страницы: температурные диапазоны, оптические характеристики, состав станции и результаты испытаний.

Исследовательский низкотемпературный криостат — криогенная установка для научных экспериментов — Исследовательский низкотемпературный криостат для научных экспериментов

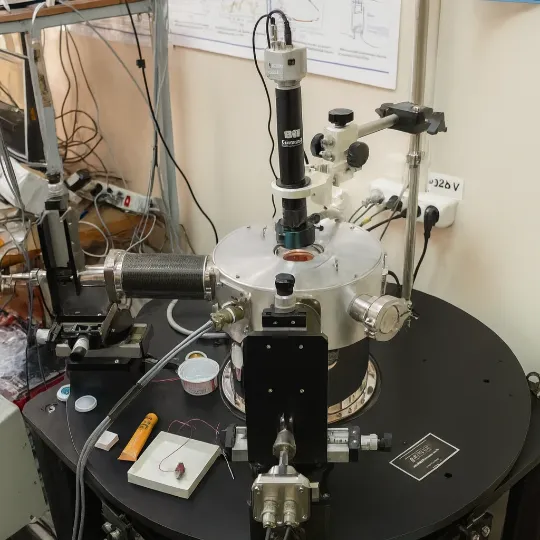

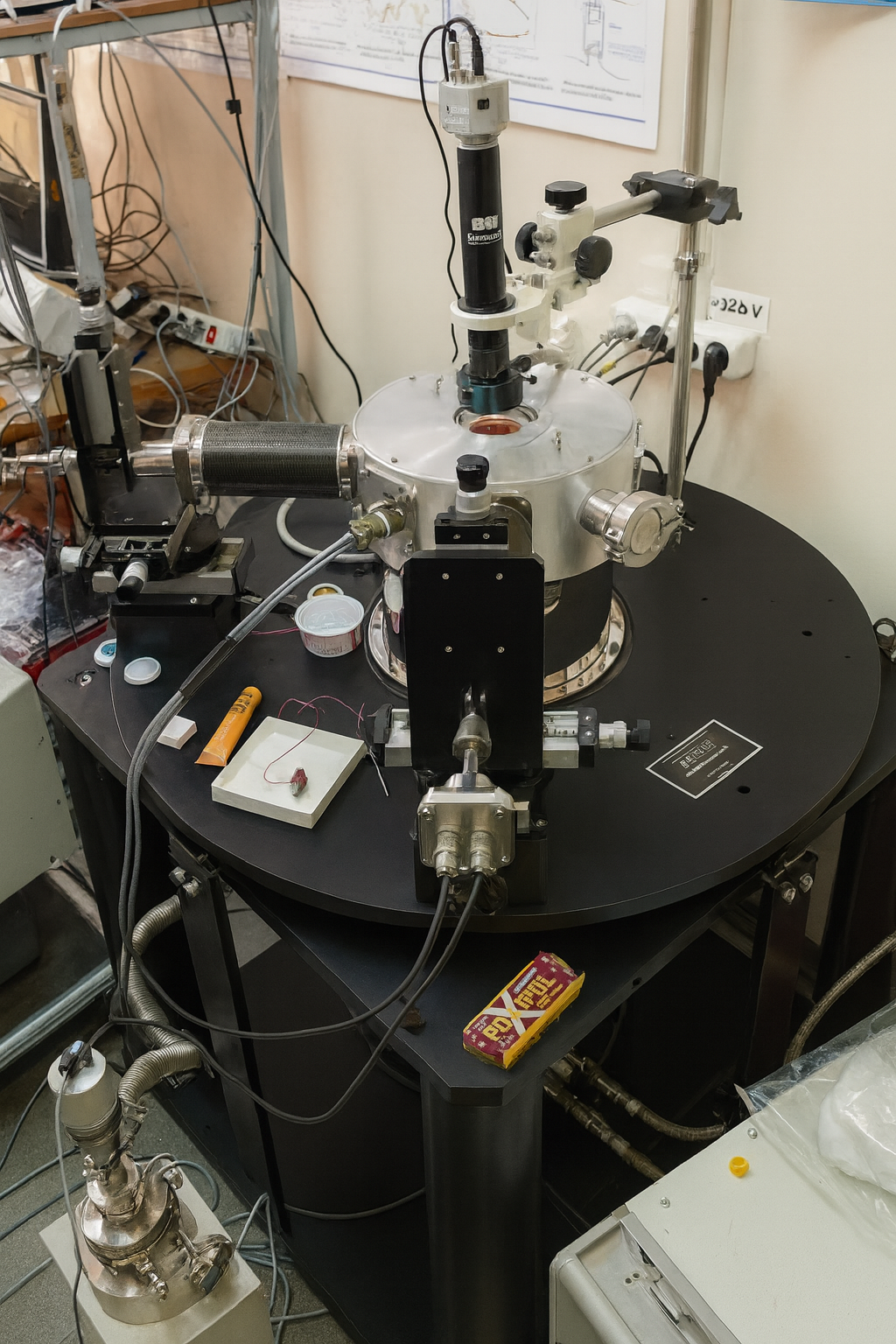

Ввод в эксплуатацию криогенной зондовой станции

В мае 2012 года специалистами ГК «Криосистемы» была успешно запущена в эксплуатацию криогенная зондовая станция для электрофизических и оптических измерений эпитаксиальных слоев широкозонных полупроводников при температурах 11К-475К. Производитель станции — Janis Research Co., LLC.

Данная станция позволяет проводить измерения стандартных полупроводниковых подложек диаметром до 50,8 мм, а также оптические измерения люминесценции образцов в диапазоне длин волн 180-2000 нм.

МикроманипуляторыДва микроманипулятора с вакуумными сильфонными уплотнениями и микрометрическими винтами.

Ход зондовДо 50 мм в направлении пробника, до 40 мм перпендикулярно пробнику и до 10 мм по вертикали.

ПробникиНабор прецизионных пробников для электрофизических измерений, включая вольт-фарадные зависимости и адмиттанс.

ВиброизоляцияАнтивибрационный стол на пневмоподушках для гашения вертикальных и горизонтальных вибраций.

Стол обеспечивает изоляцию колебаний амплитудой 1 мкм и выше на частоте 1-2 Гц. Для точного позиционирования пробников предусмотрена моноскопическая цветная оптическая система с разрешением по координате 5 мкм, максимальной кратностью увеличения 216 раз, рабочей дистанцией 90 мм и полем обзора 1,4-8,8 мм.

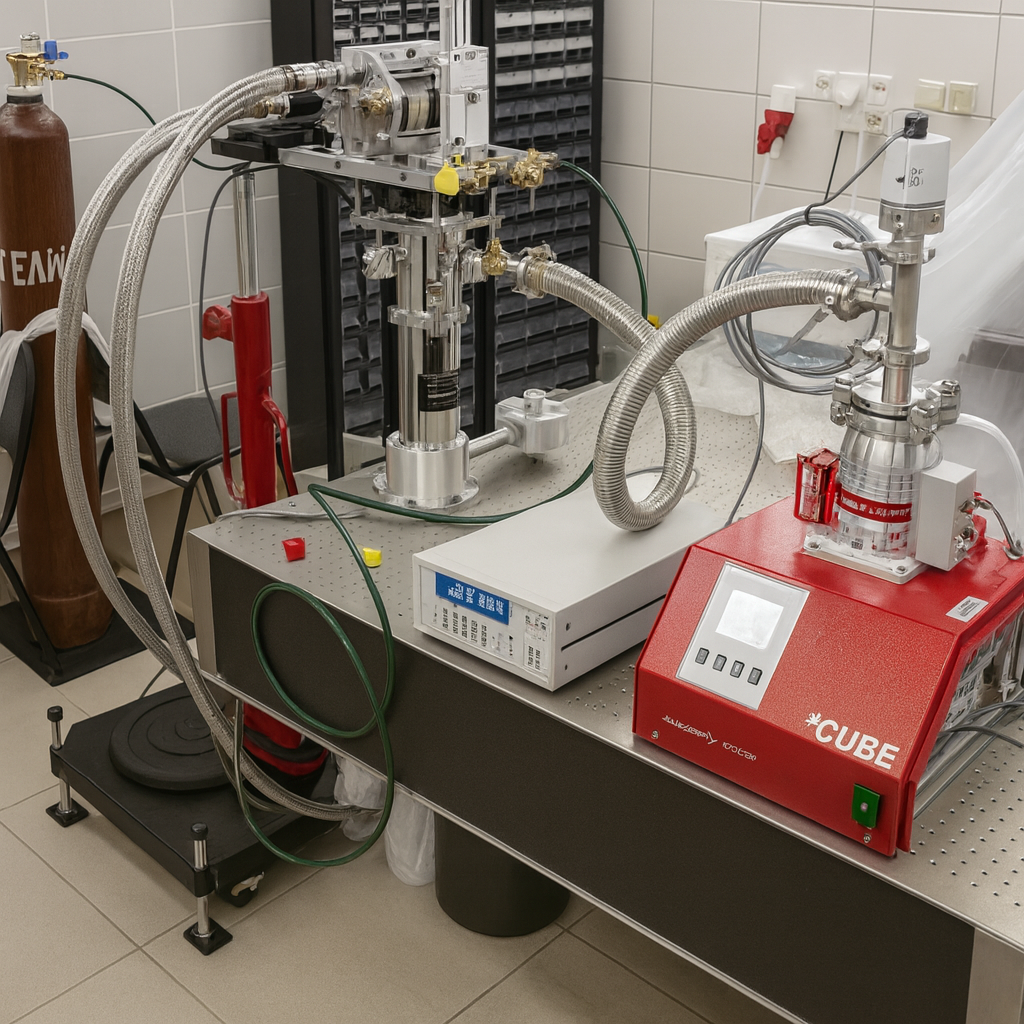

Исследовательская криогенная установка CUBE — низкотемпературный криостат для лабораторных экспериментов — Исследовательская криогенная установка CUBE для лабораторных экспериментов

Ввод в эксплуатацию криостата на замкнутом цикле для микроскопии

В государственном университете нашими специалистами успешно запущен в эксплуатацию криостат на замкнутом цикле для микроскопии с низким уровнем вибраций Janis SHI-4XG-5-M.

Данный криостат является доработанной моделью под требования конкретного пользователя. Для минимизации вибраций используется схема теплообмена через обменный газ.

При проведении испытаний криостата была получена температура на образце менее 4.4 К, время захолаживания составляет около 2 часов.

Криогенная установка и исследовательский низкотемпературный криостат на производственной площадке — Тестирование станции на заводе-производителе

Пусконаладочные работы и испытания двух станций получения жидкого азота

Нашими специалистами закончены пусконаладочные работы и испытания двух станций получения жидкого азота STIRLIN4 производства компании Stirling.

Станция обеспечивает возможность получения из атмосферного воздуха не менее 44 л/час жидкого азота с чистотой 99%.

ПроизводительностьНе менее 44 л/час жидкого азота.

Чистота азота99% при получении из атмосферного воздуха.
