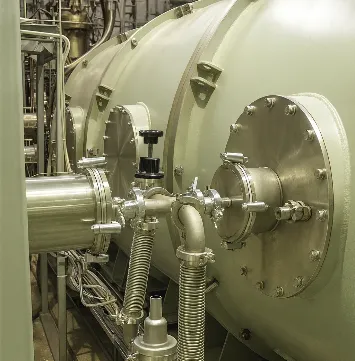

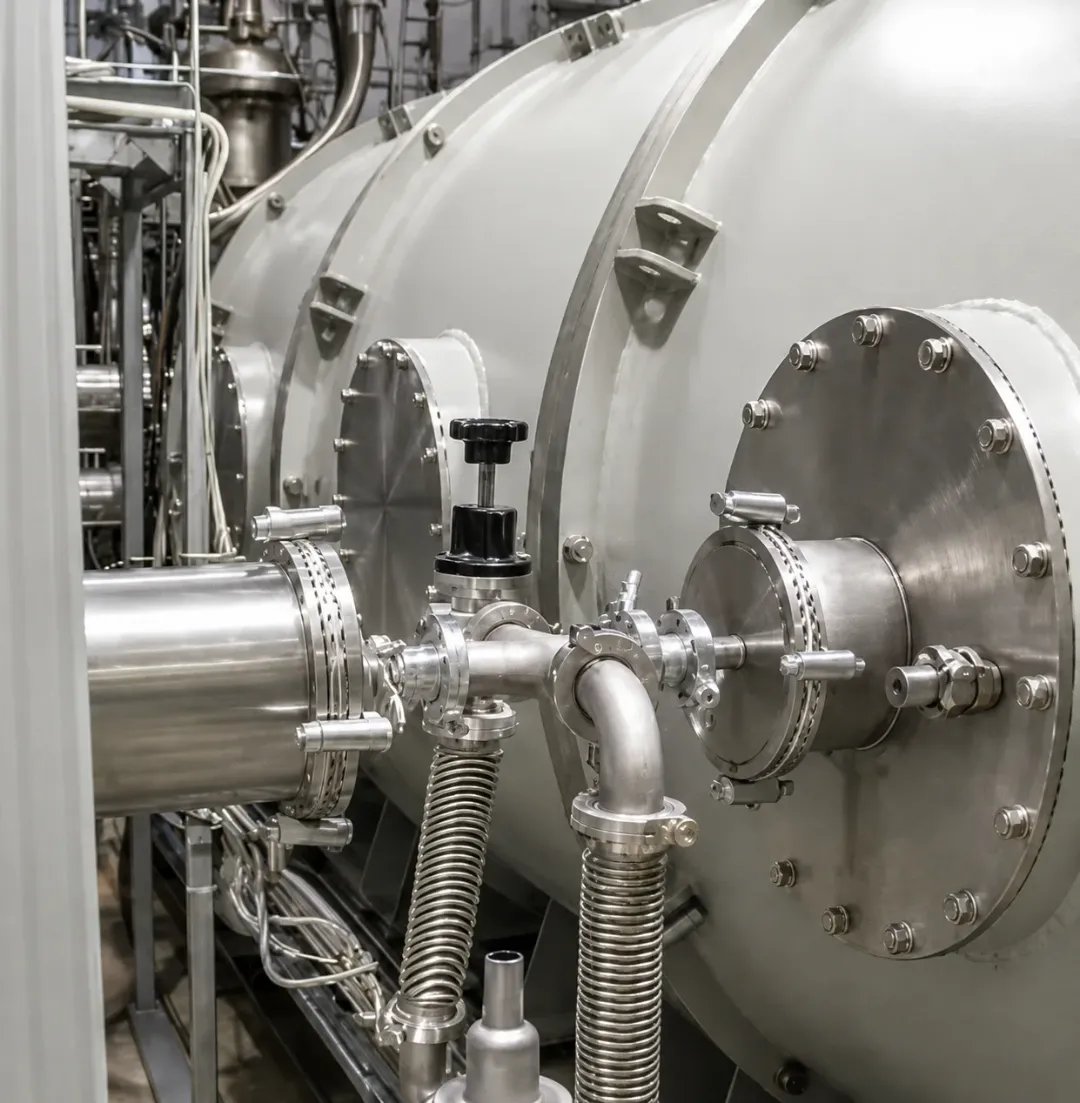

ИМИТАТОРЫ КОСМИЧЕСКОГО ПРОСТРАНСТВА
Автоматизированный стенд для отработки элементов конструкции
Наша часть в этом проекте- вакуумная система для дегазации контура теплового имитатора и откачки вакуумной камеры. Важной особенностью является то, что вакуумная система подключается к объемам находящимся под избыточным давлением и должна при этом запуститься и начать откачку. Условие налагается для недопущения прорыва забортного воздуха в контур. Работа идет по циклу заполнение откачка несколько раз для гарантированной очистки.
В дополнение к разработке, монтажу и ПНР проводились: опытная эксплуатация для решения задач Заказчика, постановка технологии и последующая доработка системы автоматики для выполнения всех технологических операций в автоматическом режиме.
Вся система состоит из 2-х форвакуумных агрегатов высокой производительности SDL40, скомбинированы 5-и ступенчатый насос Рутса, в качестве бустера применен одноступенчатый насос Рутса. Арматура: клапаны, шиберные затворы, задвижки специальной конструкции, вакуумметрия: модули с «конвекционным» (аналог ПМТ-2, ПМТ-4) датчиком, в трубопровод встроены ловушки и накопители для предотвращения попадания в насосы различных механических загрязнений. Построен контур безопасности для предотвращения развития аварийной ситуации в случае аварии на тепловом имитаторе.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/52a/52a40fe1613bd3fecd9889620f472a49/1_1x.png)

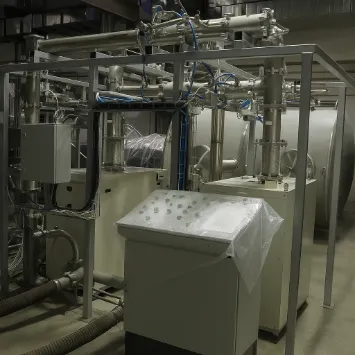

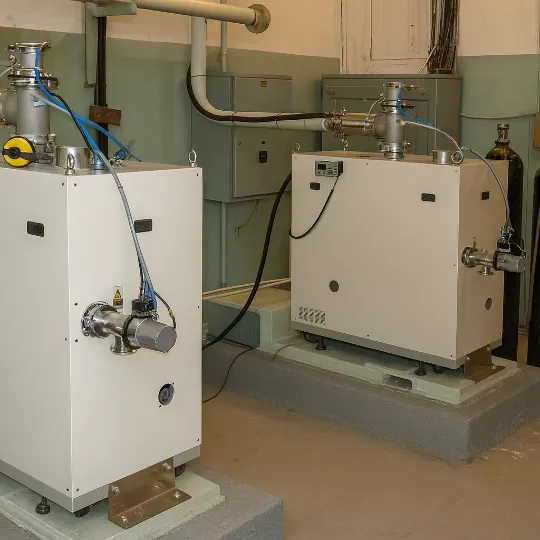

Общий вид системы и пульта управления
![](https://cdn-ru.bitrix24.ru/b20400990/landing/e75/e751a7d8118f07044e96b0a038b8b047/prjcts_ikp_1_2_1x.png)
Опытная эксплуатация, идет дегазация кабельных сборок внутрикамерных устройств. Взамен штатного сильфона в разрыв на время операции установлена заливная азотная ловушка
![](https://cdn-ru.bitrix24.ru/b20400990/landing/a06/a0613305a3df6d9cf89f827b6255af22/3_1x.png)

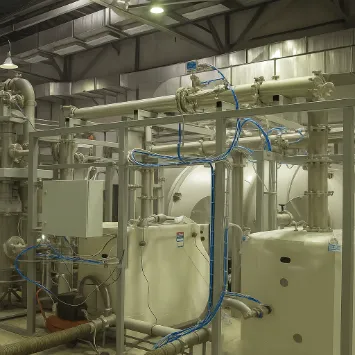

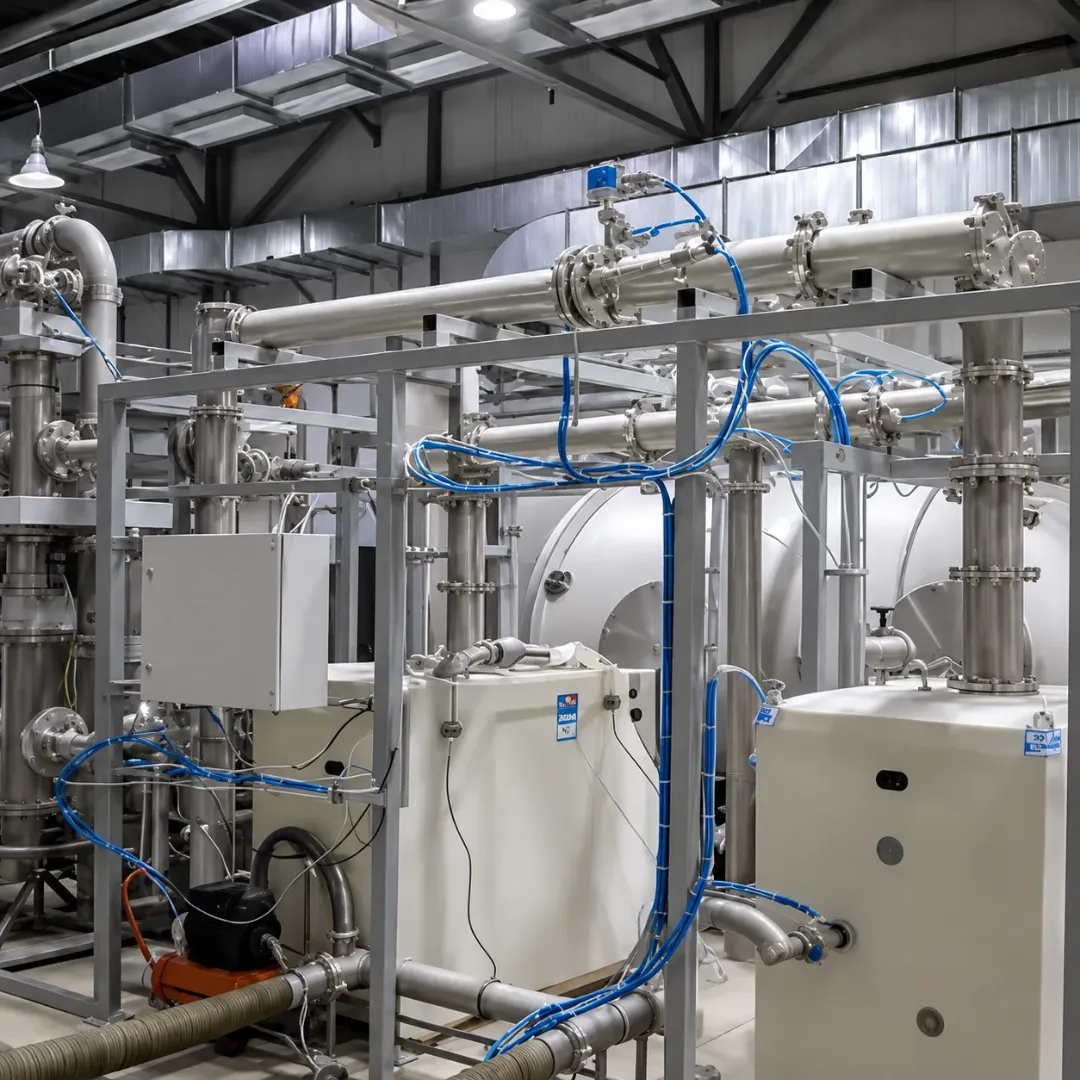

ПНР и опытная эксплуатация.
Тестирование после монтажа всех коммуникаций, контроль герметичности контуров, наладка работы арматуры и насосов, проверка рабочих алгоритмов. Полностью ручное управление с технологической панели на фото лежит на левом насосе
Модернизация установки для проведения испытаний космических аппаратов

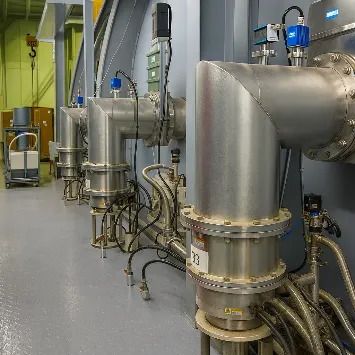

Поставка оборудования и выполнение работ были растянуты на несколько лет, так как работы по модернизации проводились на используемой заказчиком установке, это добавляло сложностей в работе. Были установлены криогенные насосы большой производительности на Ду900, система под единым управление для 2-х насосов, шиберные затворы Ду 900 7 шт , вакуумметрия для всех систем установки, 2 группы ТМН и вся необходимая арматура, форвакуумные группы из агрегатов SDL 40, основная группа (5 насосов) включена в автоматизированную систему управления откачкой позволяющую управлять всеми операциями форвакуумной откачки установки. Все поставленное нами оборудование было смонтировано (в некоторых случаях совместно с Генподрядчиком) прошло операции ПНР адаптацию схемных решений под условия работы заказчика, выполнено обучение персонала, проведены работы по постановке технологии для различных задач заказчика, работы по поиск причин устранению различных артефактов в системе заказчика.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/fc9/fc92b39ab46837b2c74e9a9ff28a1857/4_1x.png)

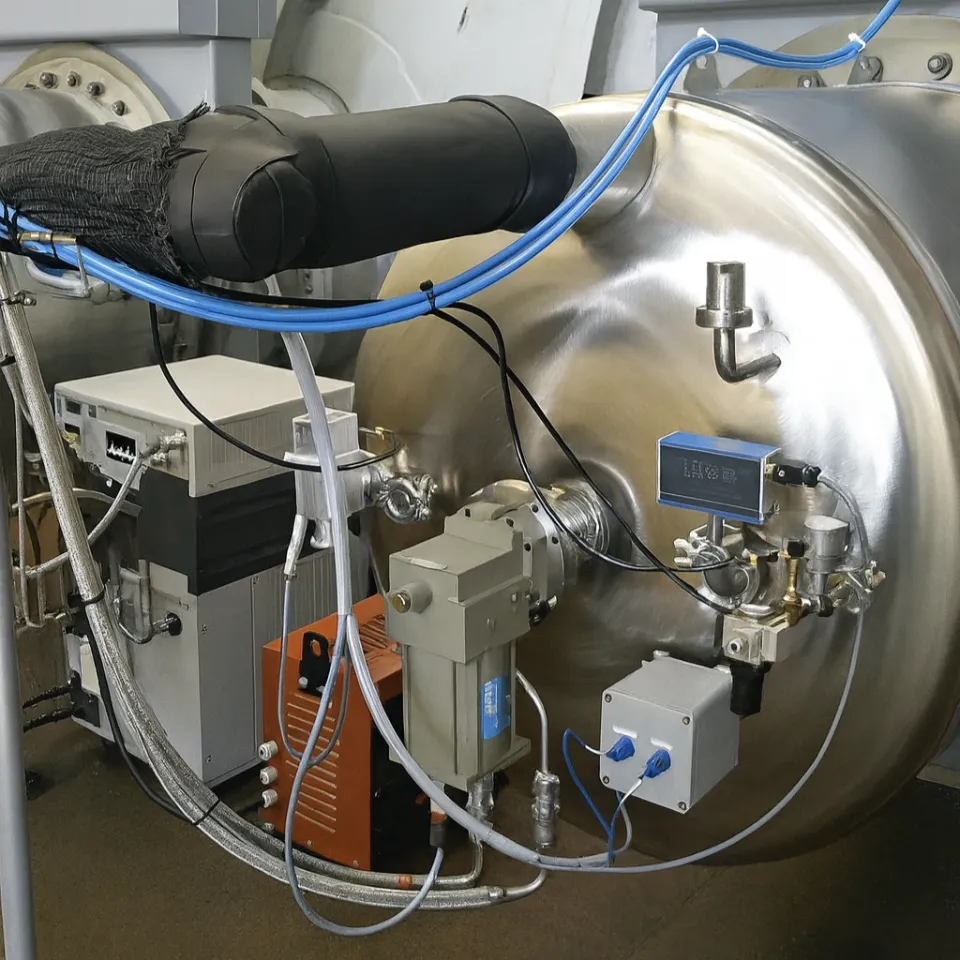

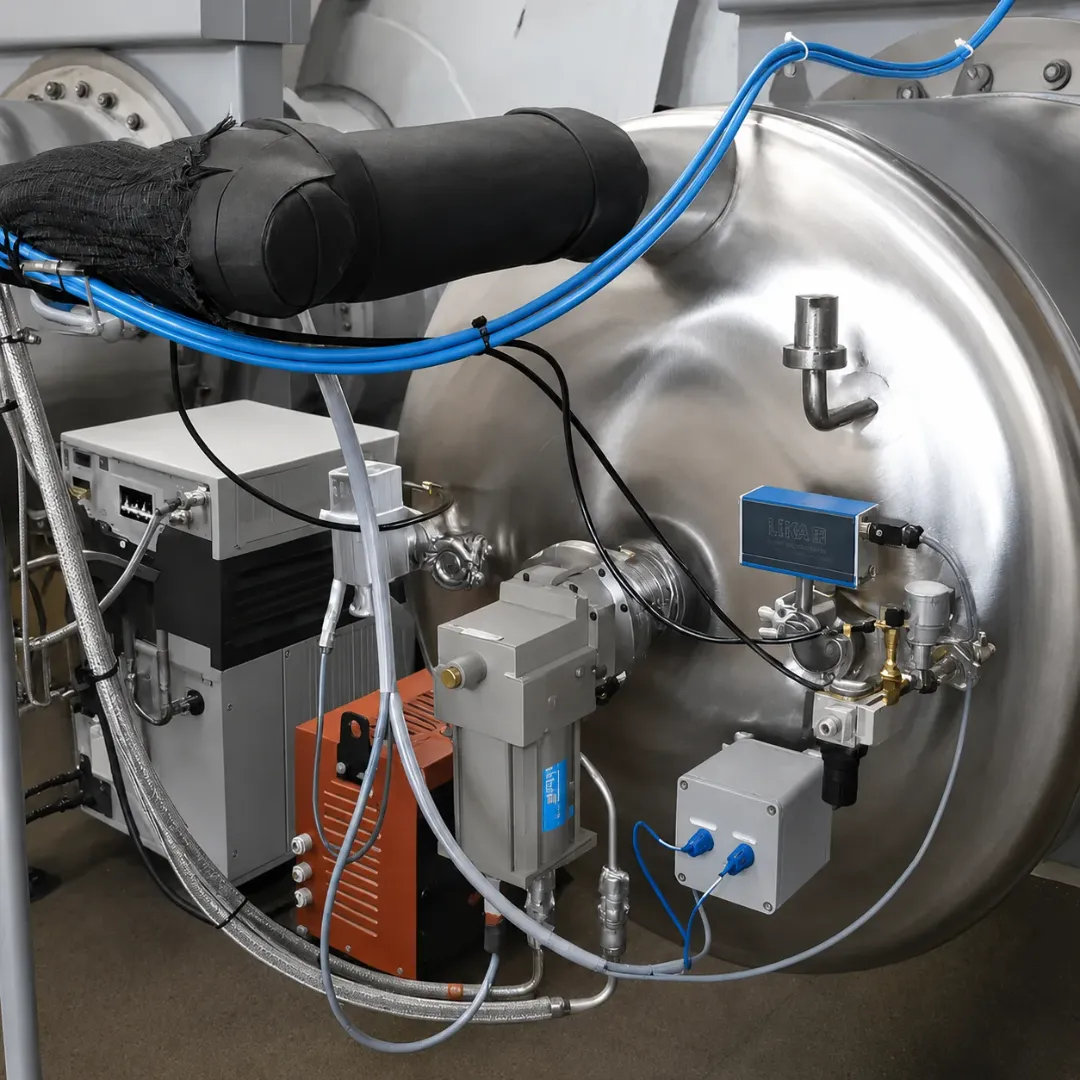

Один из крионасосов системы, виден компрессор магистраль, корпуса шиберных затворов
![](https://cdn-ru.bitrix24.ru/b20400990/landing/5f1/5f11879bd04871504aa928bac28b8e5b/5_1x.png)

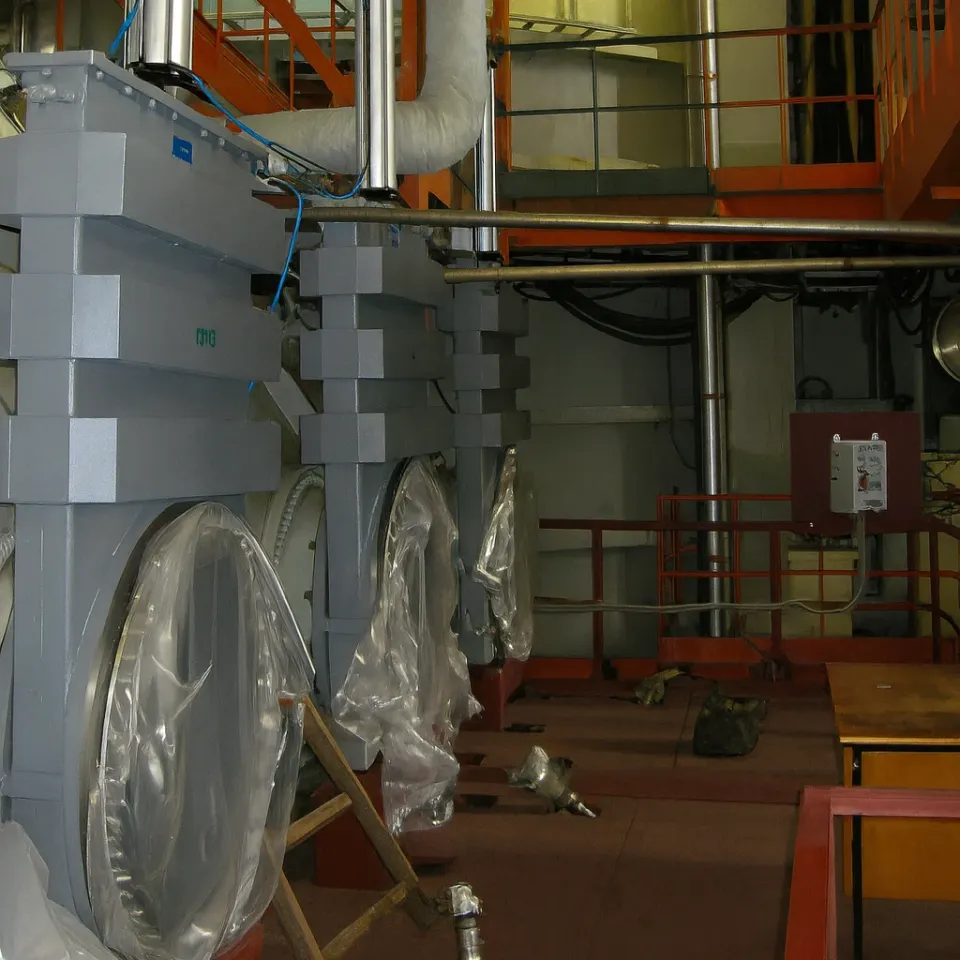

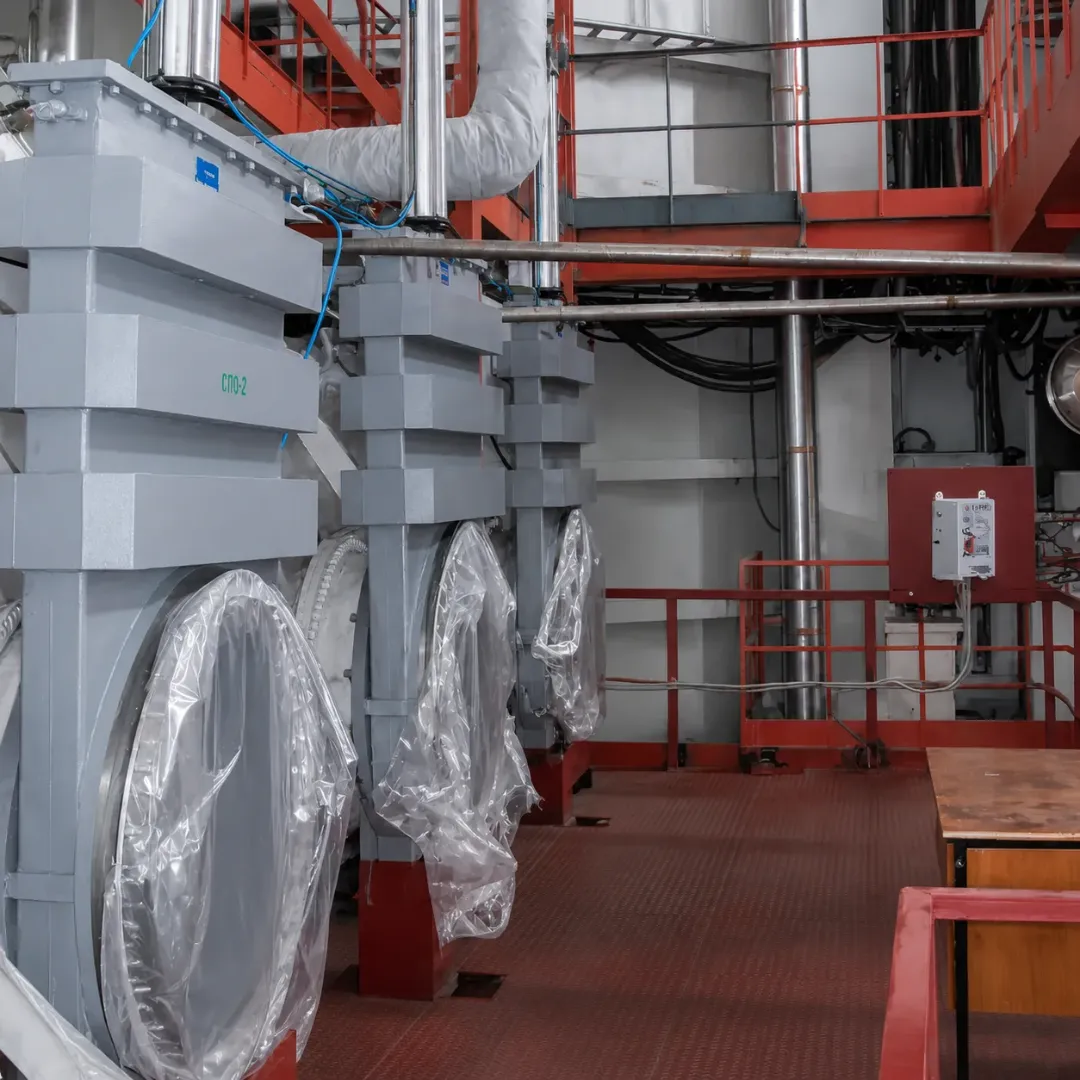

Одна из групп шиберных затворов Ду 900 после монтажа и регулировки
Все затворы после монтажа прошли процедуры очистки и регулировки, контроль функционирования и контроль герметичности
![](https://cdn-ru.bitrix24.ru/b20400990/landing/b5d/b5d89540325af359d07ad01bc1ee46b7/6_1x.png)

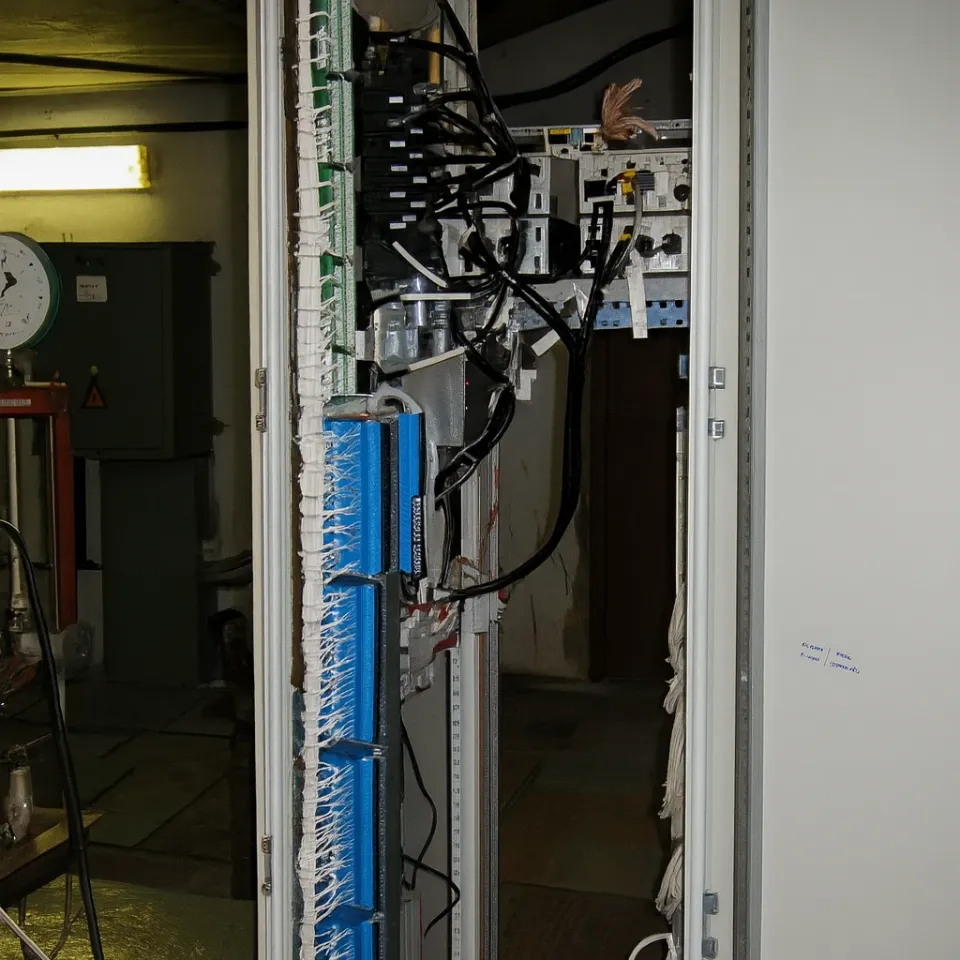

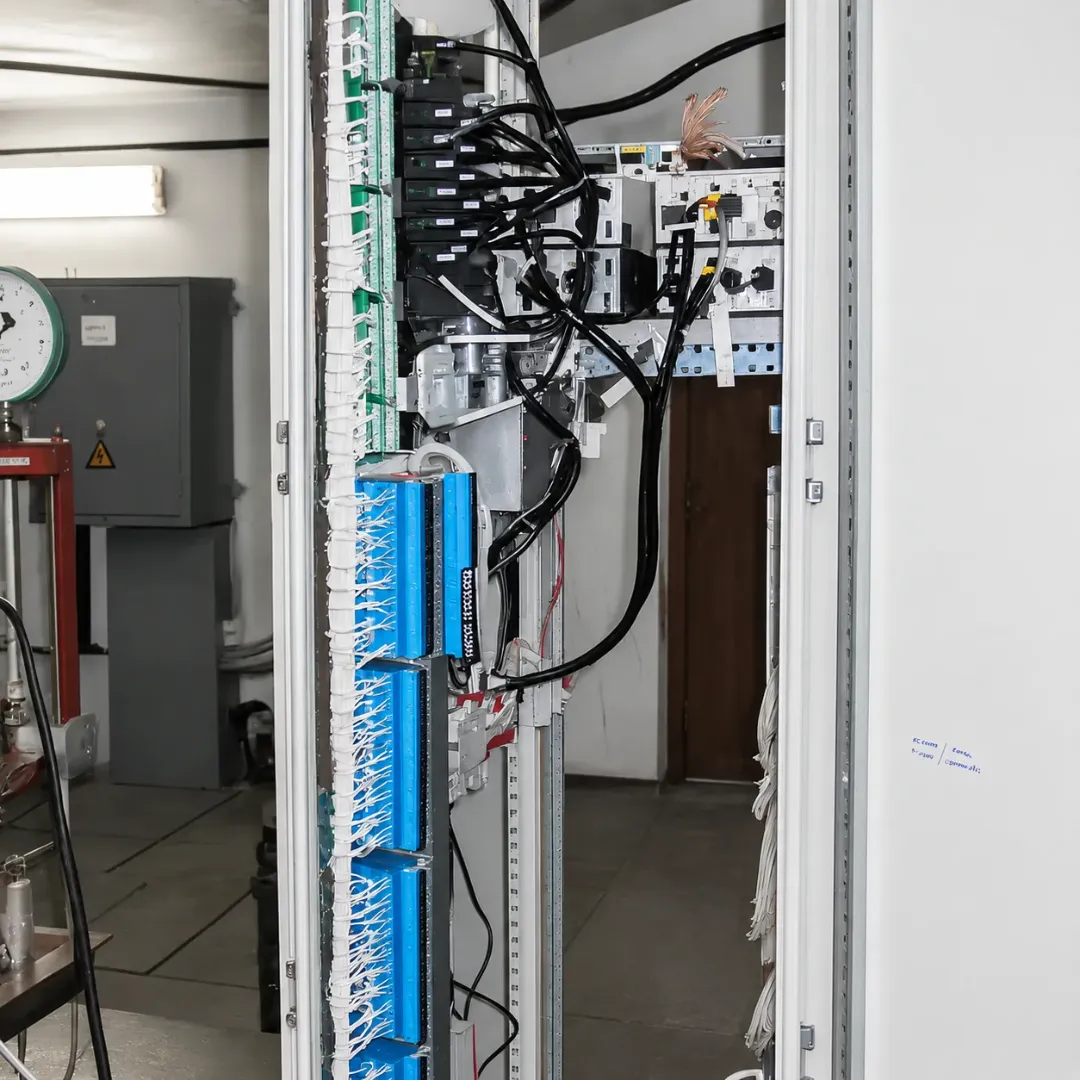

Открытая стойка автоматики, видны промконтроллер, релейные блоки (автоматика с повышенной помехозащитой), вакуумметры системы
![](https://cdn-ru.bitrix24.ru/b20400990/landing/20a/20acca46b76787432950f31287a17218/1_1x.png)

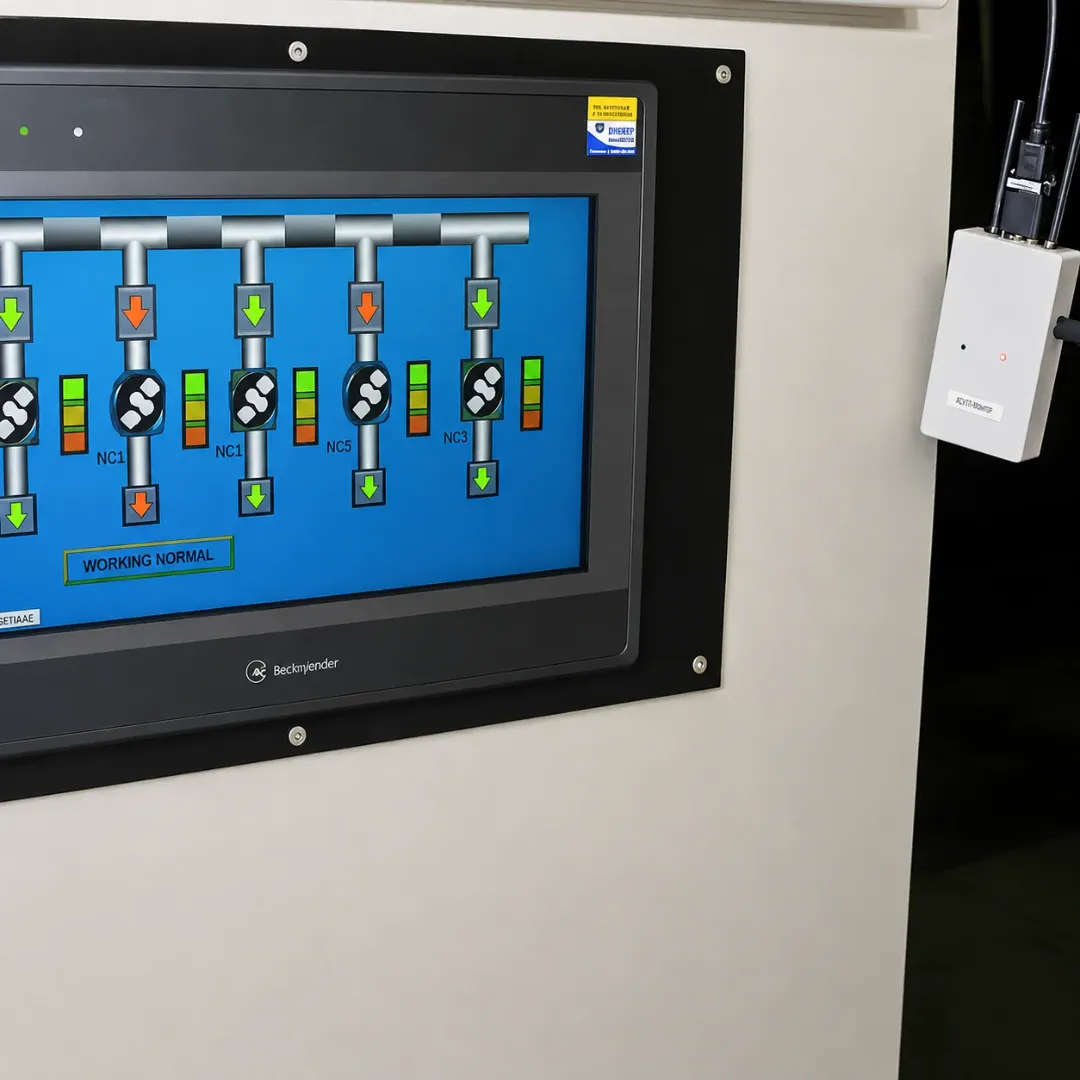

Экран работающей стойки, при выполнении человеко-машинного интерфейса реализовано распределение прав доступа к системе, протоколирование всех действий и хранение журнала работы, система помощи оператору. На фото основной экран во время откачки камеры установки, вход оператора с минимальным уровнем доступа
![](https://cdn-ru.bitrix24.ru/b20400990/landing/0f9/0f97114926e13db39b877b4c1ef219ff/2_1x.png)

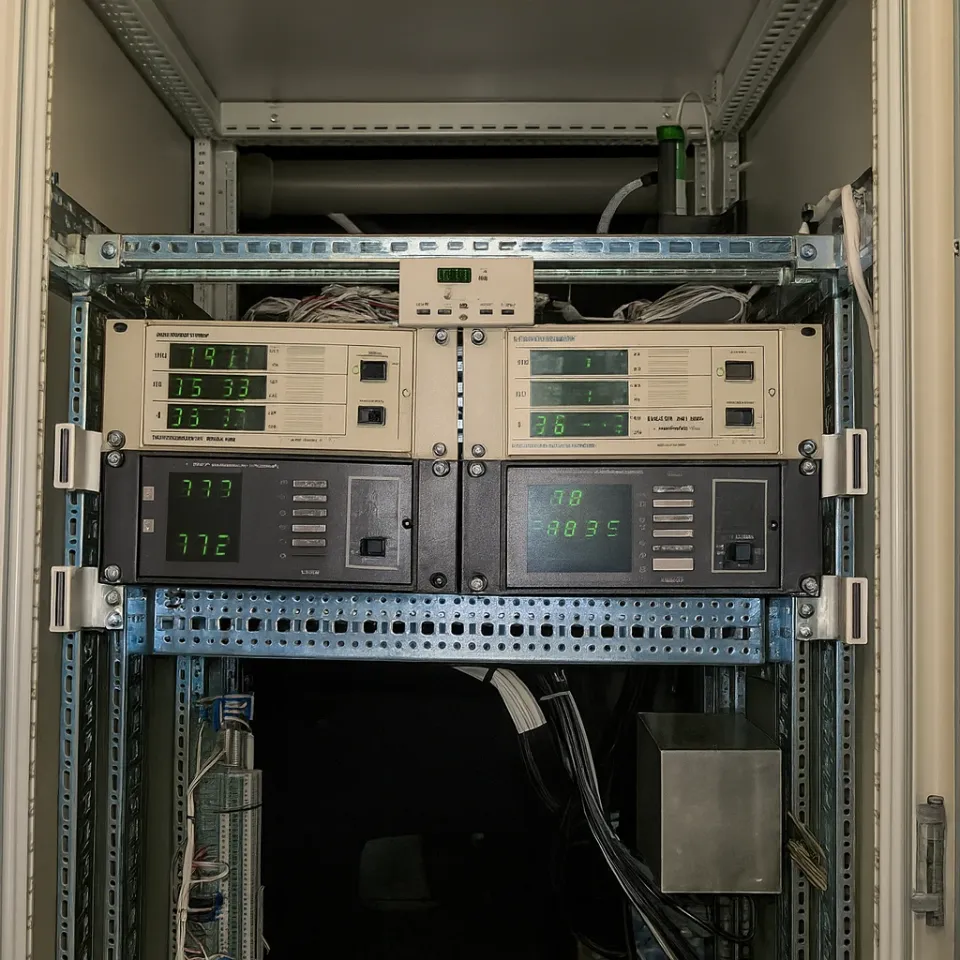

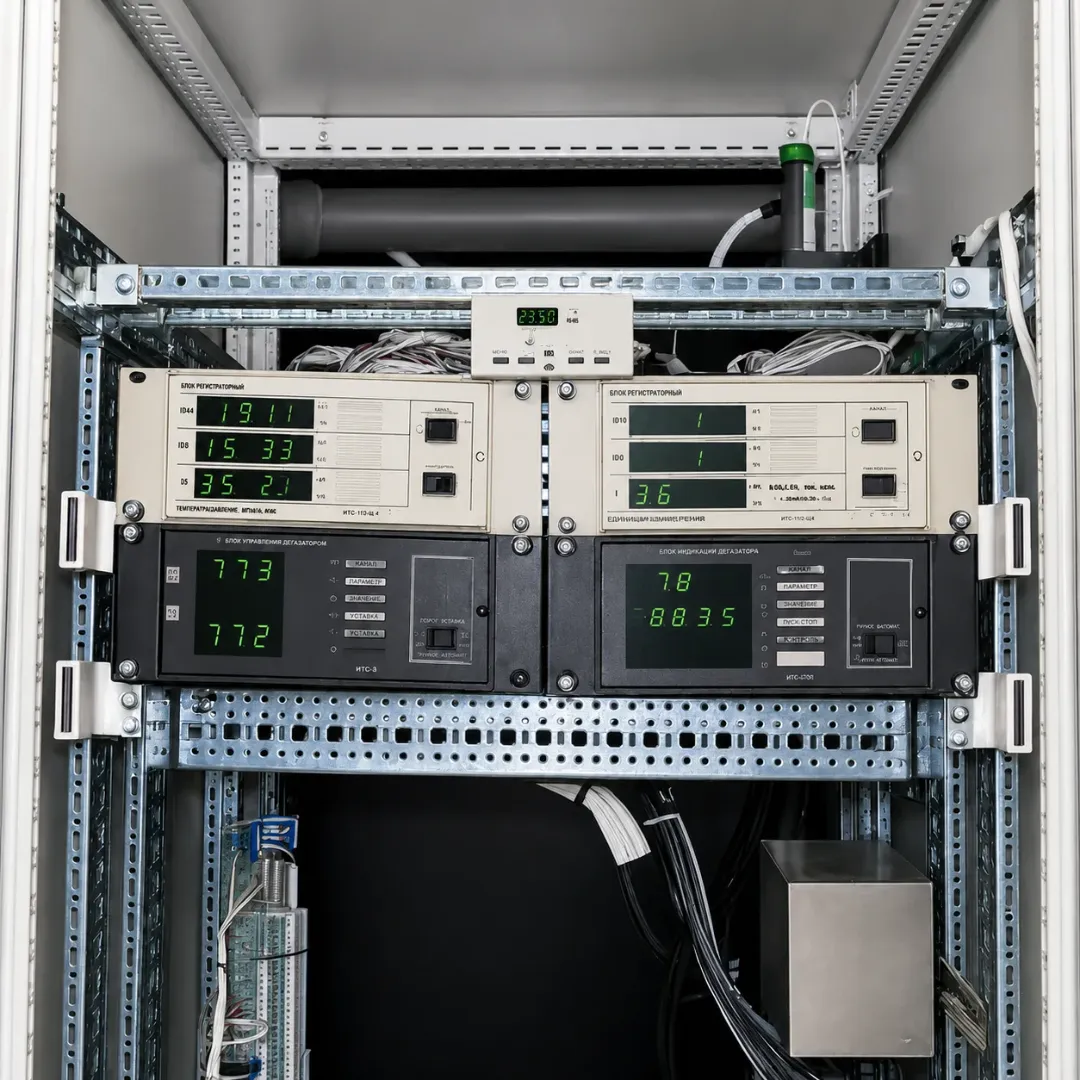

Вакуумметры системы, контроль вакуума в каждом насосе, в коллекторах форвакуумной системы, криособционных насосах
Модернизация установки для проверки оптических приборов
В этом проекте заменялась форвакуумная откачка установки, добавлялась современная вакуумметрия, был установлен узел из крионасосов для увеличения быстроты действия откачной системы.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/107/107d0ffffda86ddf1ac3b452bc31767b/3_1x.png)

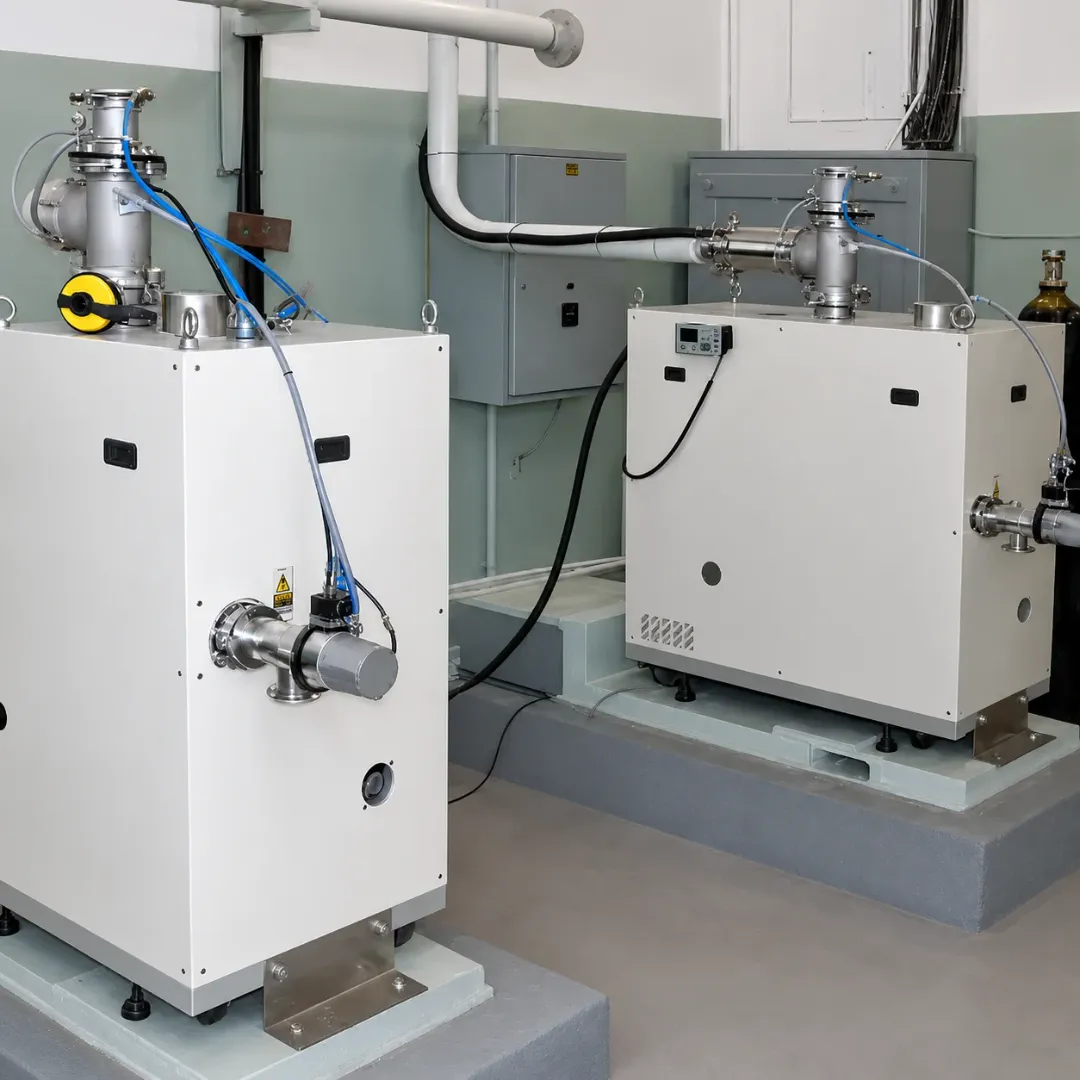

Взамен отказавшей многоступенчатой системы заказчика содержащей водокольцевые насосы, насосы Рутса и ТМН, были установлены с модернизацией трубопроводов два насосных агрегата SDL 30 представляющих комбинацию 5-и ступенчатого и одноступенчатого насосов Рутса, добавлена простейшая автоматика для управления насосами и клапанами обвязки.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/82b/82be9306479a50329352d440fa1758e6/4_1x.png)

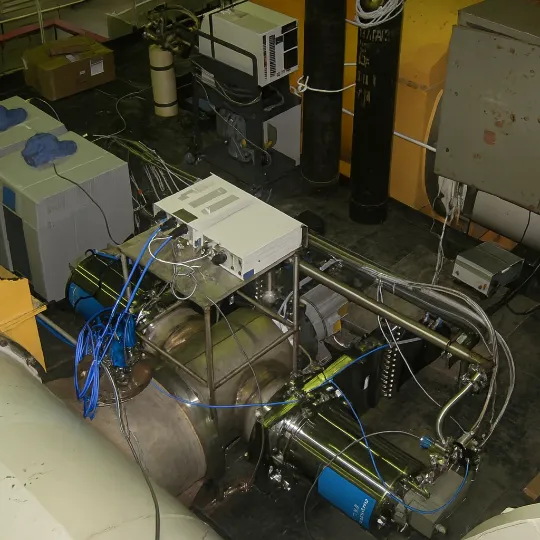

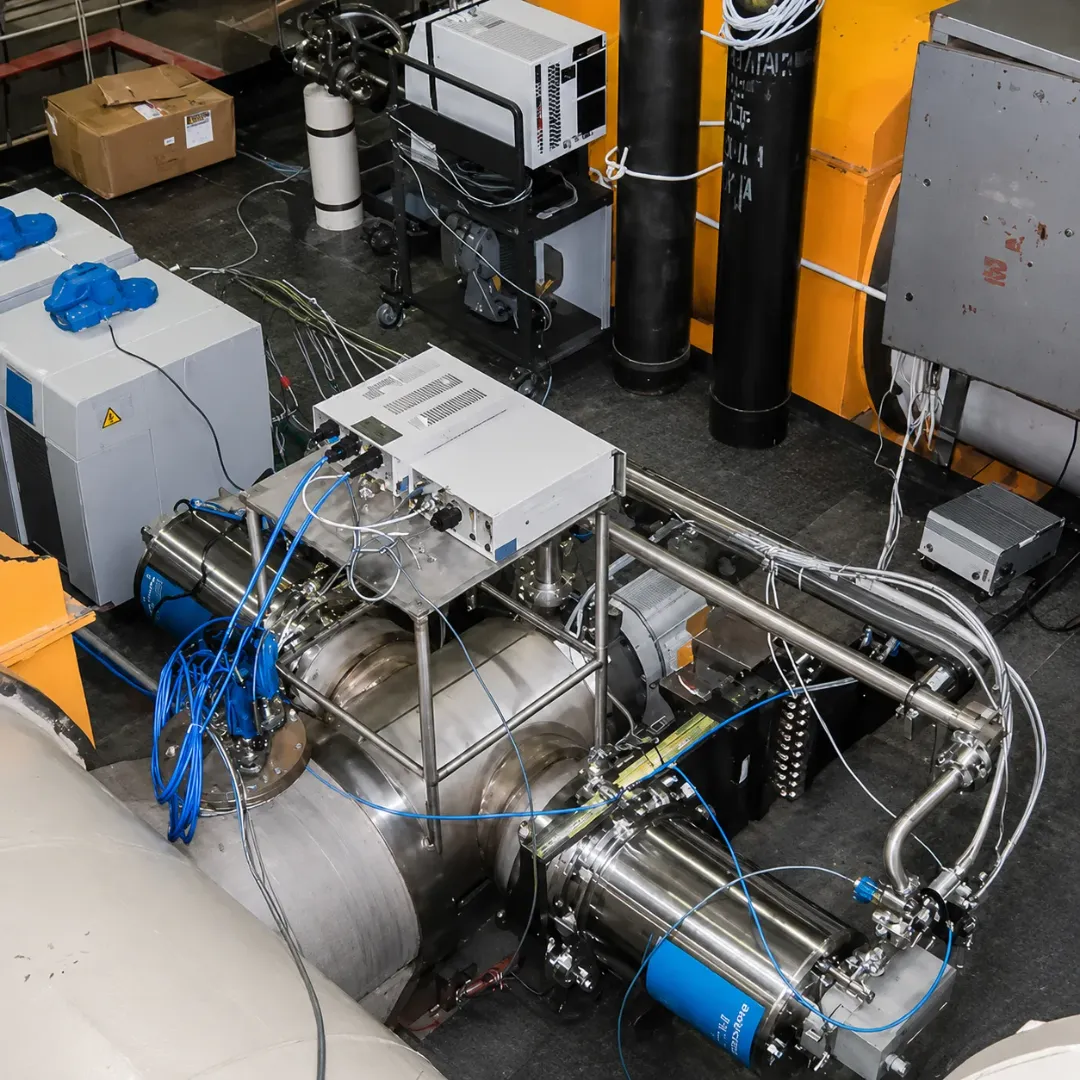

Вид сверху на узел крионасосов, виден коллектор с шиберными затворами и насосами и клапанами обвязки, форвакуумный спиральный насос, гелиевые компрессоры, магистраль, сверху фланец с датчиками и вакуумметр, на заднем плане течеискатель. Сама камера белого цвета желтые штатные криособционные насосы и шиберные затворы.
Установка для проведения испытаний космических аппаратов
Поставлялись все средства откачки установки форвакуумные насосы ТМН криогенные насосы Ду 1250. Совместно с подрядной организацией проводились работы по монтажу, наладке, испытания и проверки. Все оборудование разбито на функциональные группы, группы вводились в работу последовательно, параллельно с монтажом основных систем установки.
![](https://cdn-ru.bitrix24.ru/b20400990/landing/281/2811eba9a71aa1e9da5e3482c567c55b/1_1x.png)

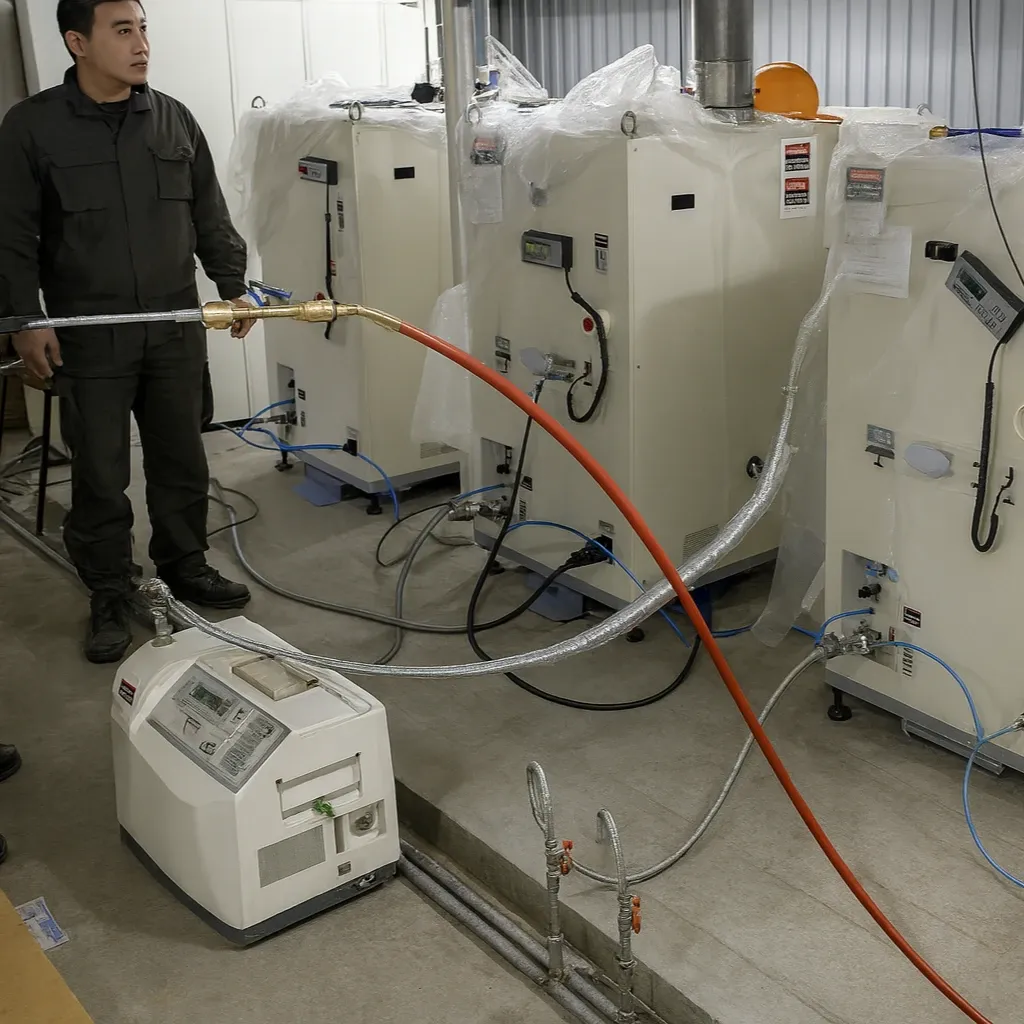

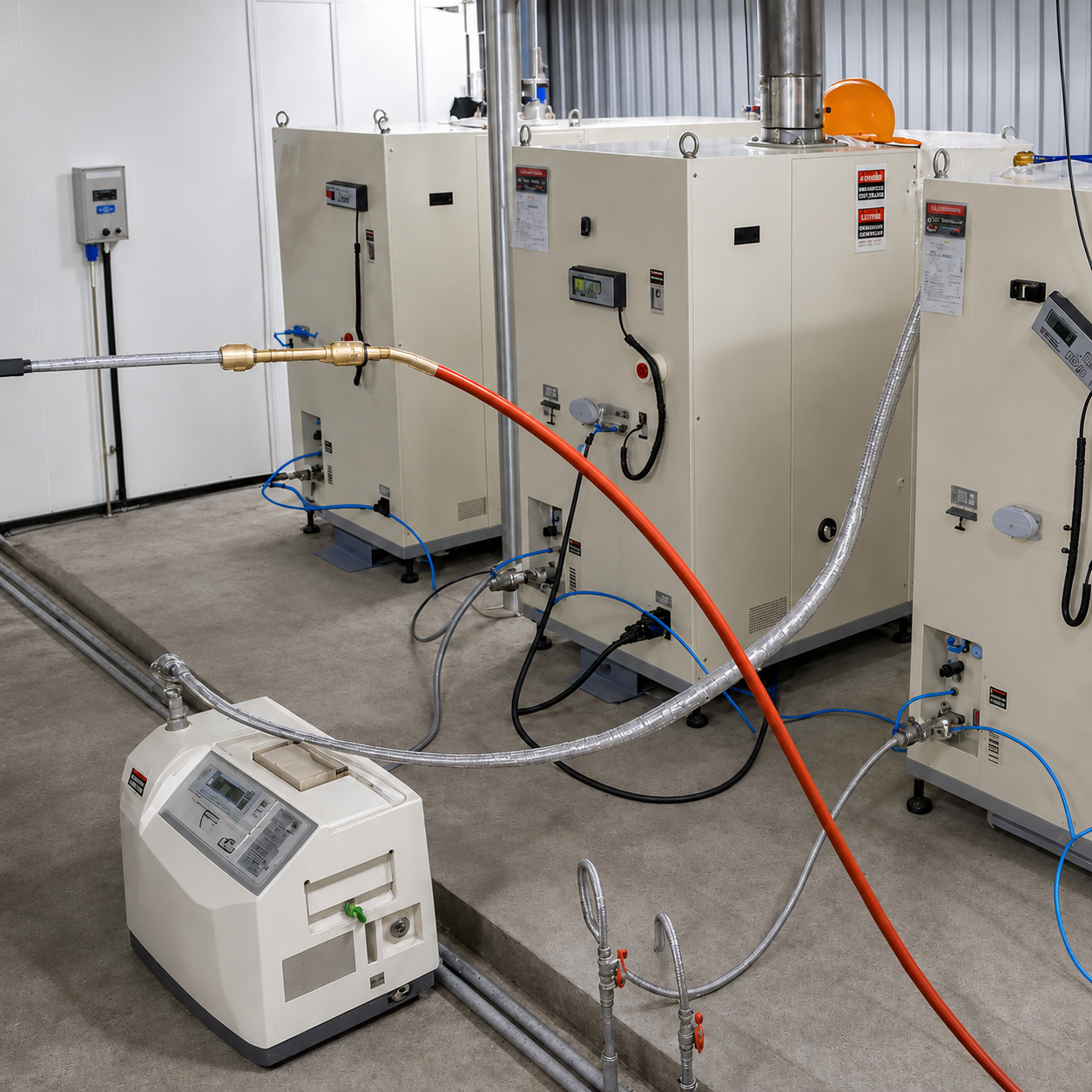

Контроль герметичности форвакуумной магистрали на фото видны 3 из 4-х насосных агрегатов SDL-40
![](https://cdn-ru.bitrix24.ru/b20400990/landing/be0/be0b967d4889d3835764f4bda9e7d0c4/2_1x.png)

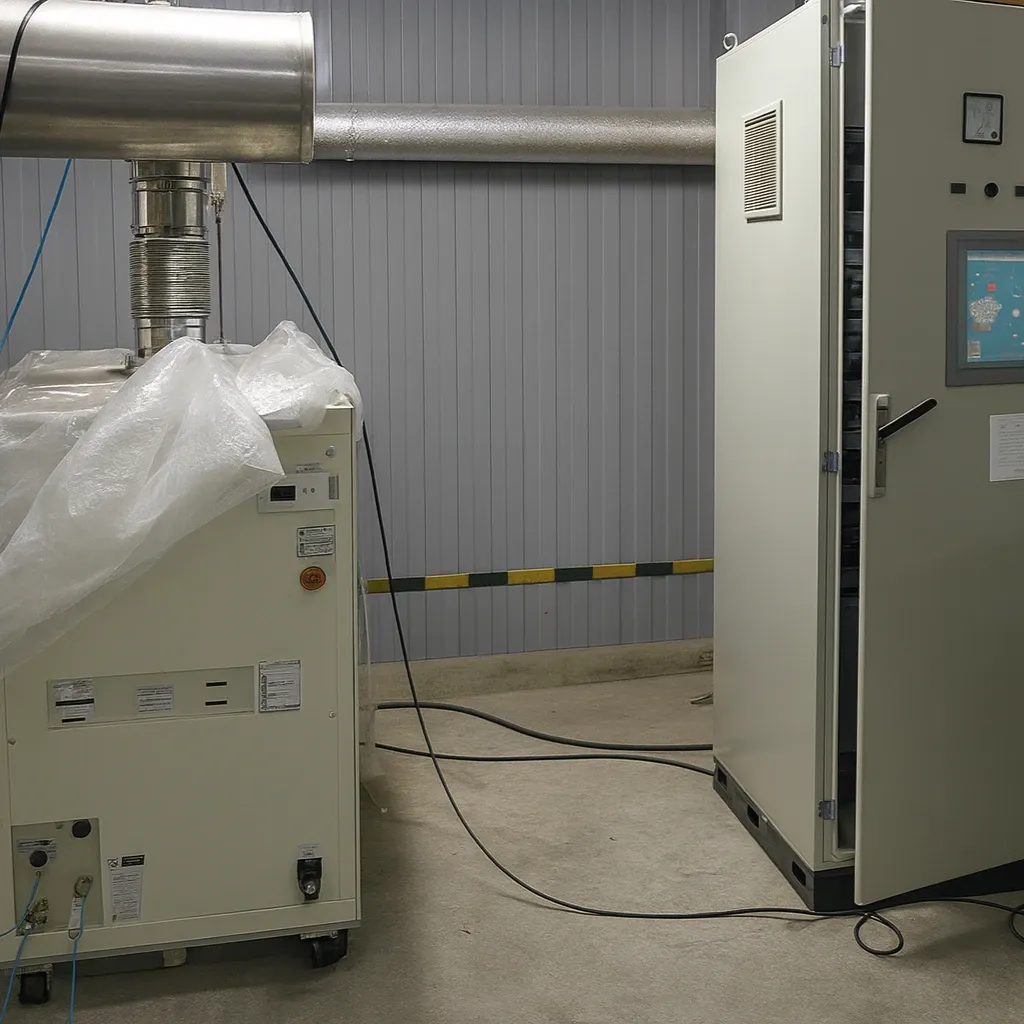

Контроль функционирования форвакуумной системы и стойки автоматики
![](https://cdn-ru.bitrix24.ru/b20400990/landing/3fc/3fc637b09d7325ce04f7f123e44fa4e4/3_1x.png)

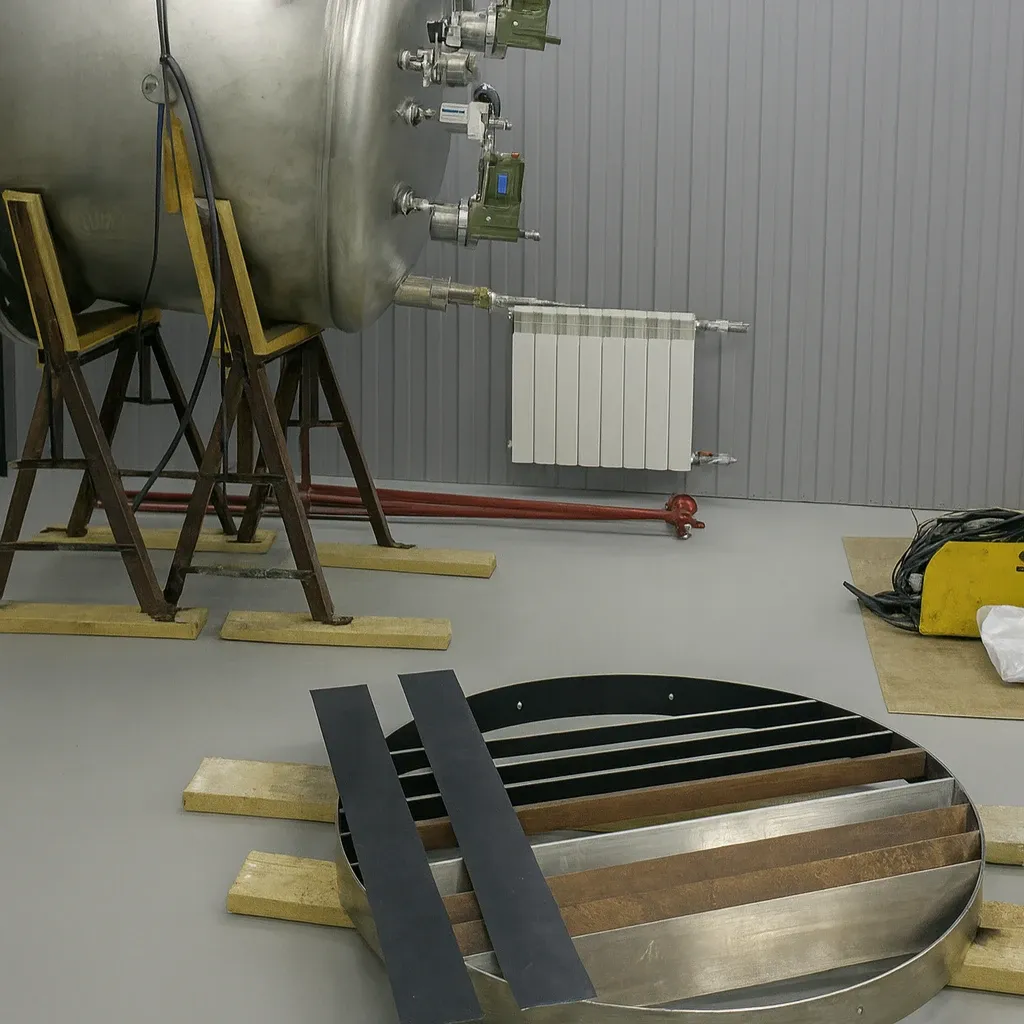

Ремонт и реконструкция криогенного насоса Ду 1250. На фото изменение силовой схемы и сварка аварийного шеврона
И результат после ремонта и реконструкции:
![](https://cdn-ru.bitrix24.ru/b20400990/landing/eec/eec156bfaefaa3ae232090eb352c6451/1_1x.png)

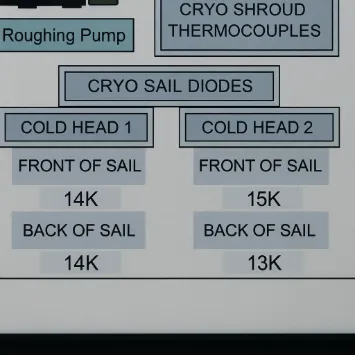

Температура второй ступени на всех насосах и всех криоголовках не хуже 16К
![](https://cdn-ru.bitrix24.ru/b20400990/landing/ba8/ba83af5566f229dfe81577f423bdb2bb/2_1x.png)

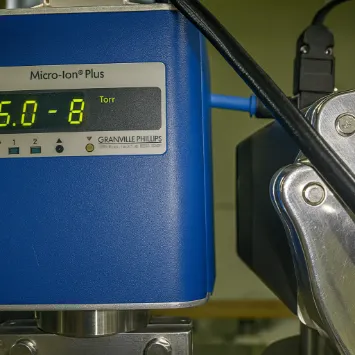

Вакуум в насосе
![](https://cdn-ru.bitrix24.ru/b20400990/landing/b8c/b8c0b4afa71e0106732b3db2c749620e/3_1x.png)

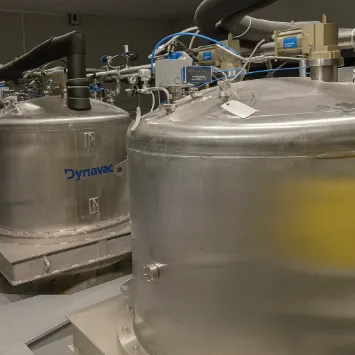

Сами криогенные насосы. Установлены через шиберные затворы (видны на фото)
