Instru Tech предлагает также традиционные решения для измерения вакуума: датчики + контроллер,расположенный на стойке управления электроникой. Большинство контроллеров позволяют подключать более двух датчиков, в том числе разного типа. Для ряда задач такой подход является вполне обоснованным и с технической, и со стоимостной точек зрения.
Ионизационный датчик
датчик с холодным катодом
Широкодиапазонный датчик
Конвекционный вакуумный датчик
МЕМБРАННО-ЁМКОСТНОЙ ДАТЧИК
Контроллер конвекционного датчика
КОНТРОЛЛЕР
B'RAX™
МНОГОКАНАЛЬНЫЙ КОНТРОЛЛЕР
Датчики и контроллеры

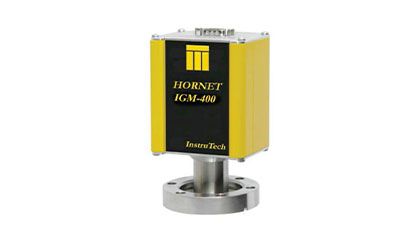

IGM-400 "Hornet"
Ионизационный датчик
Преимущества:
- Диапазон измерений от 1 х 10+9 Торр до 5 х 10+2 торр;
- Два встроенных катода для увеличения времени непрерывной работы датчика и всей вакуумной производственной системы;
- Дегазация электронной бомбардировкой;
- Выполнен в металлическом корпусе, чувствительные элементы защищены от механического повреждения
- Внесен в Государственный реестр средств измерения.
Рекомендуемые контроллеры: IGM5400 "Hornet" способен работать только с контроллерами B5RAX или FlexRax. С их помощью пользователь может удаленно управлять работой датчика, а именно включение/выключение катода, дегазация и изменение тока эмиссии.
Датчики и контроллеры

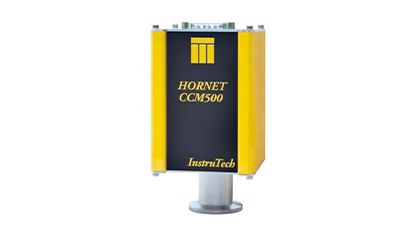

CCM500 "Hornet"
Ионизационный датчик с холодным катодом
Преимущества:
- Широкий диапазон измерения
от 1,3 x 10+9 до 1,3 x 10+2 мбар
от 1,3 x 10+7 до 1,3 Па
- Двойной инверсно-магнетронный датчик с холодным катодом
- Прочная и компактная конструкция. Повышенная чувствительность и производительность датчика;
- Улучшенное отношение сигнал-шум датчика обеспечивает стабильную и оптимальную производительность на протяжении всего измерительного диапазон
Рекомендуемые контроллеры: Датчик CCM500 Hornet™ представляет собой ионизационный вакуумметр с холодным катодом, специально предназначенный для использования с вакуумными контроллерами InstruTech B5RAX™ или FlexRax™.
Датчики и контроллеры
CCM502 "Hornet"
Ионизационный датчик с холодным катодом
Преимущества:
- Широкий диапазон измерения
- Двойной инверсно-магнетронный датчик с холодным катодом
- Улучшенный дизайн
- Полностью металлические внутренние уплотнения
- Практически отсутствует внешнее магнитное поле
- Прочная и компактная конструкция.
- Повышенная чувствительность и производительность датчика.
- Улучшенное отношение сигнал-шум датчика обеспечивает стабильную и оптимальную производительность на протяжении всего измерительного диапазона
Датчики и контроллеры

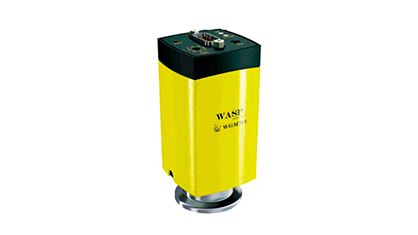

WGM701 - WASP™
Широкодиапазонный ионизационный датчик с холодным катодом
Преимущества:
- Широкий диапазон измерения
- Улучшенный дизайн
- Полностью металлические внутренние уплотнения
- Практически отсутствует внешнее магнитное поле
- Прочная и компактная конструкция.
- Повышенная чувствительность и производительность датчика
- Улучшенное отношение сигнал+шум датчика обеспечивает стабильную и оптимальную производительность на протяжении всего измерительного диапазона
Датчики и контроллеры

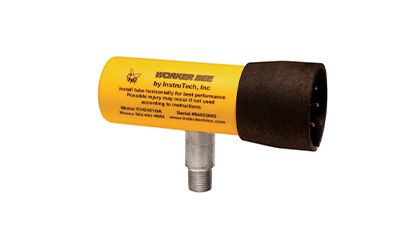

CVG-101 "Worker Bee"
Конвекционный вакуумный датчик
Преимущества:
- Диапазон измерений от 1 x 10+4 до 1000 торр;
- Является сегодня стандартом в промышленности за счет высокой точности и воспроизводимости данных от датчика к датчику;
- Быстрый отклик, измеряемый миллисекундами, по сравнению с термопарными датчиками, где счет идет на секунды;
- Выполнен в металлическом корпусе, чувствительные элементы защищены от механического повреждения
Рекомендуемые контроллеры:
- Контроллер серии VGC (позволяет подключение 1-го датчика CVG-101 или одного датчика Convectron производства "Granville-Phillips")
- Контроллер серии B+RAX ( позволяет подключение 2-х датчиков CVG-101 и 1-го датчика IGM-400)
- Контроллер серии FlexRax (позволяет подключение до 2-х датчиков Баярд+Альперта или открытых ионизационных датчиков, до 2-х датчиков IGM-400, до 4-х датчиков CVG-101 или датчика Convectron)
Датчики и контроллеры

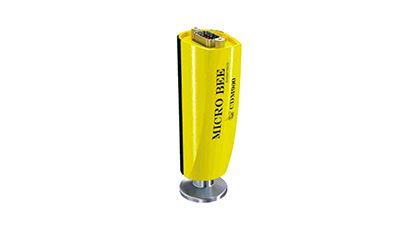

CDM900 - Micro Bee™
Мембранно-ёмкостной датчик CDM900 5 Micro Bee представляет собой высококачественный датчик абсолютного давления, показания которого не зависят от типа газа. Керамический датчик обеспечивает высокую стабильность диапазона в течение многих лет эксплуатации без техобслуживания. Конструкция датчика, выполненная из коррозионностойкого материала, обеспечивает компенсацию температурных воздействий. Полностью цифровая электроника и небольшие габариты расширяют возможности интеграции. CDM900 5 Micro Bee – это простое, надежное и экономически выгодное решение!
- Стабильность измерений + показания не зависят от типа газа
- Коррозионностойкая алюминиевая конструкция датчика
- Наименьшие габариты в своем классе
- Легкая интеграция, установка в любом положении
- Цифровая обработка сигнала
- Не требует техобслуживания
Датчики и контроллеры
VGC'301 Контроллер конвекционного датчика
Для одного конвекционного датчика CVG101 (или для одного датчика Convectron производства "Granville-Phillips")
- Диапазон измерений от 1 х 10+4 до 1000 торр
- OLED дисплей (выбор показаний в Торр, мбар или Па)
- Аналоговый выход (по выбору пользователя):
- логарифмический аналоговый выход / линейный аналоговый выход / нелинейный аналоговый выход
- RS+485/RS232 интерфейс
- 2 реле контроля
- Питание от 12 до 30 В DC (2Вт),
- Корпус + 1/8" DIN для установки в стойку
- Контроллер включается автоматически при подаче питания (нет кнопок Вкл/Выкл питания на панели управления контроллера)
Датчики и контроллеры

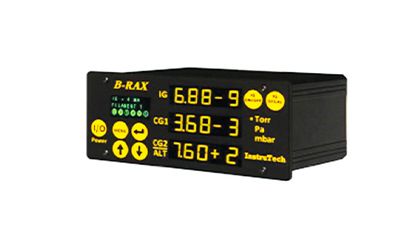

Контроллер B'RAX™ Серия 3200/3300/3400
Широкодиапазонный мультиканальный контроллер для одного ионизационного и двух конвекционных датчиков или для одного ионизационного, одного конвекционного и одного альтернативного емкостного мембранного датчика.
- Диапазон измерений от 4 х 10+10 до 1000 торр
- 3 независимых LED дисплея для вывода показаний каждого датчика
- (выбор показаний в Торр, мбар или Па)
- OLED дисплей состояния работы контроллера
- 3 аналоговых выхода: один канал по выбору пользователя может быть предназначен для высоковакуумного датчика, для низковакуумного датчика или для совместной работы двух датчиков во всём измеряемом диапазоне
- Дегазация электронной бомбардировкой
- RS+485/RS232 интерфейс
- Разъём дистанционного управления
- 6 реле контроля
- Питание от 20 до 28 В DC (36Вт)
- Корпус + монтаж в полустойке
Датчики и контроллеры

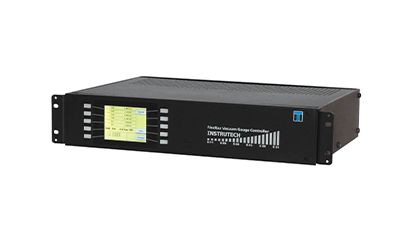

FlexRax 4000
Многоканальный контроллер
- Контроллер работает со следующими датчиками:
– 2 конвекционных датчика CVG101 (или 2 датчика Convectron производства «Granville+Phillips»)
- Максимальный диапазон измерений от 2*10+11 до 1000 торр (в комбинации с датчиком Байард+Альперта UHV с дегазацией электронной бомбардировкой)
- 3,7" LCD дисплей со светодиодной подсветкой. Возможность управления работой до 10 датчиков одновременно
- Операционная система Windows® Embedded Compact
- Питание 220В/1ф
- Корпус – монтаж в стойке 19
В нашей компании вы можете выбрать и купить датчики, электронику, модули и системы измерения вакуума, узнать характеристики и подобрать модель, исходя из вашего технического задания. Актуальная цена на вакуумное оборудование предоставляется по запросу. Свяжитесь с нами любым удобным для вас способом.
