НИЗКОТЕМПЕРАТУРНАЯ ТЕРМОМЕТРИЯ
Термоконтроллеры LakeShore
| Температурный диапазон | 1.2 К - 1500 К* | |
| Количество входов для датчиков | 2 | |
| Тип регулировки | ПИД, есть режим автонастройки ПИД-коэффициентов полинома | |
| Поддерживаемые криогенные датчики температуры | Диодные, термометры сопротивления**, термопарные датчики*** | |
| Количество управляющих каналов (нагревателей) | 2 | |
| Максимальная мощность каналов управляющих нагревателей | 25Вт и 2Вт соответственно | |
| Максимальный ток нагревателя | 1А | |
| Разрядность АЦП | 24 бит | |
| Интерфейс связи с компьютером | IEEE-488 и RS-232 | |
| Габариты прибора | 216 х 89 х 368 мм | |
| Вес | 4,0 кг | |
| LabView™ драйвер | есть |
* при использовании соответствующего датчика (1.2K- термопара Хромель - золото/железо; 1500К- термопара тип К - хромель-алюмель)
** для возбуждения используется ток переменного направления, что позволяет избежать ошибок из-за термоЭДС при работе с ТС
*** при заказе необходимо указывать, что нужен термопарный вход

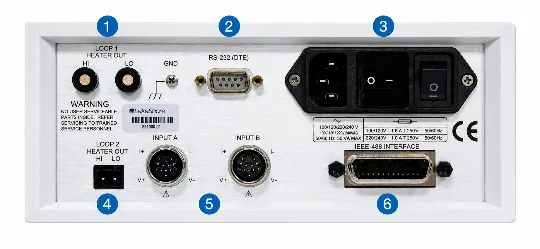

Вид задней панели контроллера
1. Выход первой управляющей цепи (максимальная нагрузка 25 Вт)
2. RS-232C интерфейс
3. Подвод питающего напряжения
4. Выход второй управляющей цепи (максимальная нагрузка 2 Вт)
5. Вводы для подключения датчиков (в данном варианте - для
диодных датчиков или ТС. Вход для термопары выглядит иначе)
6. Интерфейс IEEE-488
** для возбуждения используется ток переменного направления, что позволяет избежать ошибок из-за термоЭДС при работе с ТС
*** при заказе необходимо указывать, что нужен термопарный вход
Этот контроллер существует в двух модификациях - 331S (Описание приведено выше) и 331E (урезанный вариант - нет IEEE-488, нет реле и аналогового выхода).

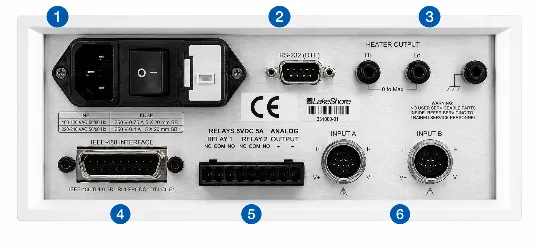

Вид задней панели контроллера
1. Подвод питающего напряжения
2. RS-232C интерфейс
3. Выход первой управляющей цепи (максимальная нагрузка 50 Вт)
4. Интерфейс IEEE-488
5. Терминал для подключения второй управляющей цепи(максимальная нагрузка 1 Вт), для подключения управляющих реле и аналогового вывода
6. Вводы для подключения датчиков (в данном варианте - для диодных датчиков или ТС. Вход для термопары выглядит иначе)

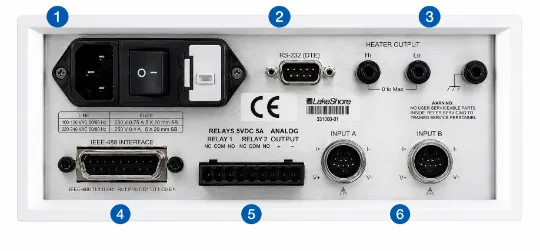

Вид задней панели контроллера
1. Подвод питающего напряжения
2. Интерфейс RS-232C
3. Выход первой управляющей цепи (максимальная нагрузка 50 Вт)
4. Интерфейс IEEE-488
5. Терминал для подключения второй управляющей цепи
(максимальная нагрузка 10 Вт), для подключения управляющих
реле и аналогового вывода
6. Вводы для подключения датчиков (в данном варианте - для диодных датчиков или ТС. Вход для термопары выглядит иначе)
Вид задней панели контроллера
1. Вводы для подключения датчиков (4 канала для диодных датчиков или ТС)
2. Терминал для подключения 3 и 4 управляющей цепи (максимальная нагрузка +/-10 Вт) и для подключения управляющих реле
3. Интерфейс Ethernet (TCP\IP)
4. Интерфейс USB
5. Интерфейс IEEE-488
6. Подвод питающего напряжения
7. Выход управляющего нагревателя 2 (50 Вт 1А)
8. Выход управляющего нагревателя 1 (100 Вт 2А)
9. Опция - входы для термопар
Вид задней панели контроллера
1. Подвод питающего напряжения
2. Предохранитель нагревателя
3. Выход первой управляющей цепи (максимальная нагрузка 100 Вт)
4. Место под слоты расширения.
5. Разъем Data card Терминал
6. Интерфейс IEEE-488
7. RS-232C (разъем RJ-11)
8. Цифровой I/O
9. Реле
10. Аналоговые выходы
11. Вводы для подключения датчиков (в данном варианте - для диодных датчиков или ТС. Вход для термопары выглядит иначе)
НИЗКОТЕМПЕРАТУРНАЯ ТЕРМОМЕТРИЯ
Мониторы температуры LakeShore
НИЗКОТЕМПЕРАТУРНАЯ ТЕРМОМЕТРИЯ
Прецизионные мосты для измерений сопротивления с высокой точностью
В нашей компании вы можете выбрать и купить низкотемпературную термометрию, узнать характеристики и подобрать модель, исходя из вашего технического задания. Актуальная цена на вакуумное оборудование предоставляется по запросу. Свяжитесь с нами любым удобным для вас способом.
