КРИОГЕННОЕ ОБОРУДОВАНИЕ
СВЕРХПРОВОДЯЩИЕ МАГНИТНЫЕ СИСТЕМЫ
Оборудование и приборы Cryomagnetics Inc. (США)
Представляем Вам оборудование одного из лидеров в производстве сверхпроводящих магнитов и систем на их базе - Cryomagnetics Inc. (США). Компания была образована в 1983 году и прошла путь от небольшого высокотехнологичного инновационного предприятия по производству сверхпроводящих магнитов с сильными инженерными кадрами до позиции одного из лидеров в этой отрасли. Опыт работы НИОКР-отдела Cryomagnetics в сочетании с высокими технологиями производства, строгим контролем качества и жестким тестированием всего производимого оборудования позволяют компании решать задачи по проектированию и изготовлению СП-систем под самый широкий спектр условий, выдвигаемых потребителями.
Ниже мы приводим краткий обзор продукции Cryomagnetics. Для детальной проработки проектов обращайтесь в "Криосистемы". Наши инженеры проведут предварительную проработку проекта, проработают его с инженерами Сryomagnetics и будут сопровождать его вплоть до этапа пуско-наладки.
СВЕРХПРОВОДЯЩИЕ МАГНИТНЫЕ СИСТЕМЫ
1. Системы Cryogen-free
В них для захолаживания СП-магнитов и криостатирования образцов используются криорефрижераторы замкнутого цикла (Гиффорда-МакМагона или пульсационной трубы).

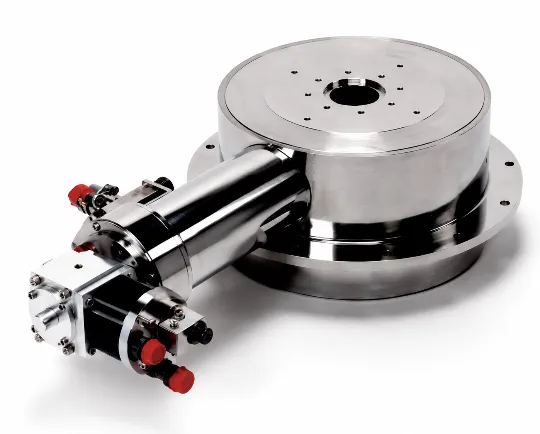

А. Сверхпроводящие магнитные системы

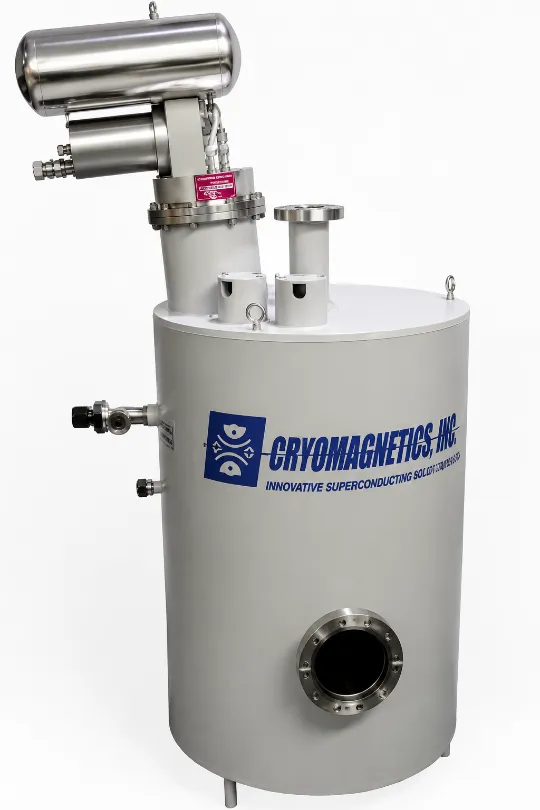

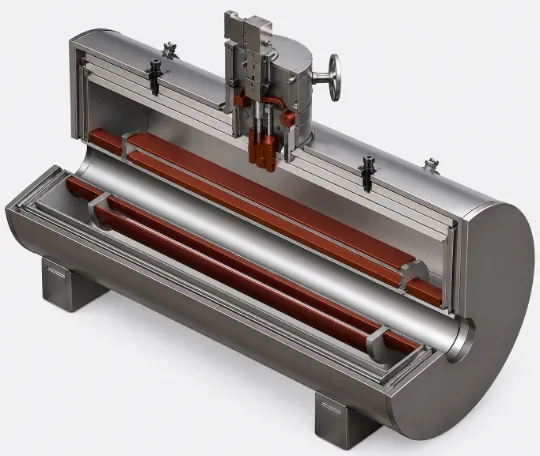

Состоят из СП-магнита, помещенного в криостат с экранно-вакуумной изоляцией и системы криостатирования на базе криорефрижератора. Возможные конфигурации: соленоид с вертикальной или горизонтальной ориентацией теплого бора; сплит-магниты (биполярные магниты) с возможностью оптического доступа, векторные магниты. Поля до 14Т.

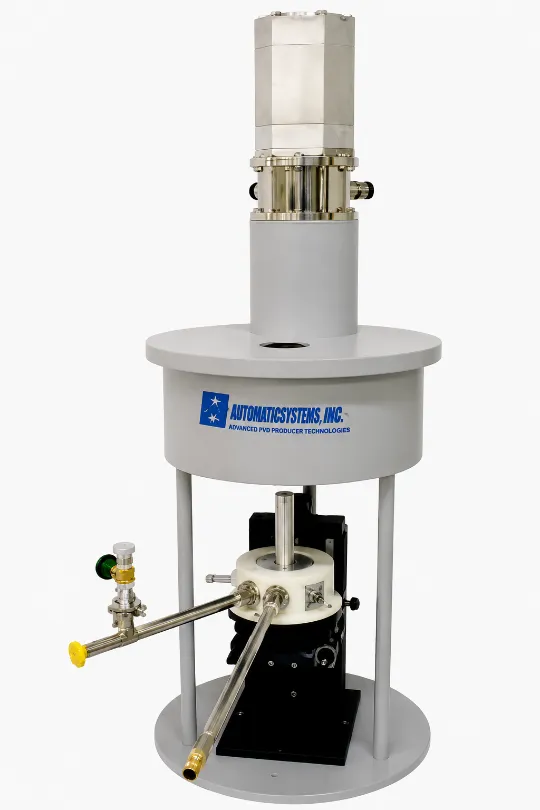

Б. Исследовательские криомагнитные системы
Состоит из криостата с помещенными в него СП-магнитом и системой криостатировния образцов и крирефрижератора. Также может быть доукомплектована всем необходимым для работы оборудованием.
Особенности системы:
- Создана на базе 4К-рефрижератора, который криостатирует и магнит и камеру образца.
- Система "под ключ": криомагнитная система, источник для магнита, контроллер температуры, ПО
- Быстрая смена образца для конфигурации "образец в обменном газе"
- Выбор типа криорефрижератора
- Вариант виброизолированного исполнения
- СП-магнит до 14Т
- Камера образца диаметром 25 мм
Диапазоны по температуре:
– 10К-300К для системы с образцом в вакууме
– 2К-300К для систем с образцом в обменном газе (при реконденсации и откачке паров гелия)

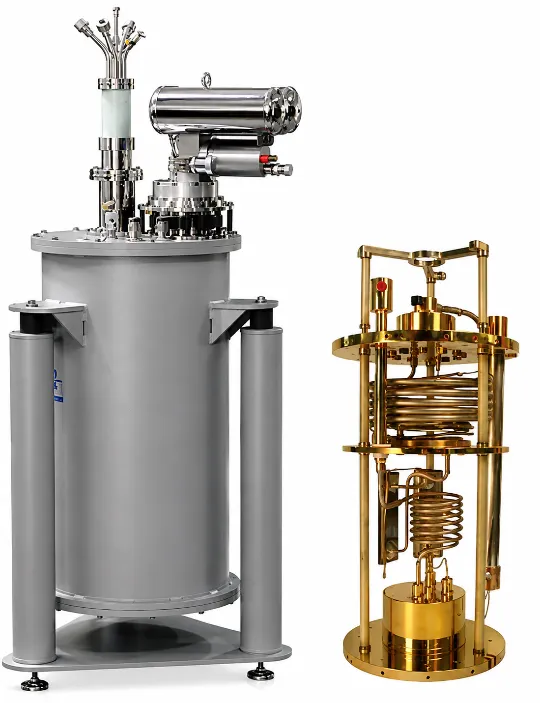

– 15 мК при использовании ступени на растворении Гелия-3 в Гелии-4
СВЕРХПРОВОДЯЩИЕ МАГНИТНЫЕ СИСТЕМЫ

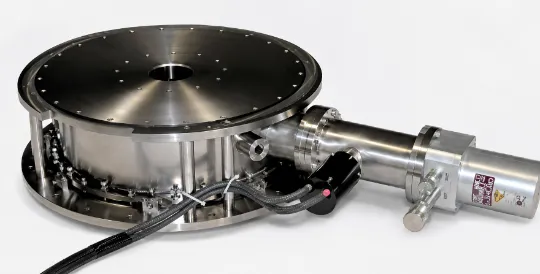

2. Криомагнитные системы с реконденсацией жидкого гелия

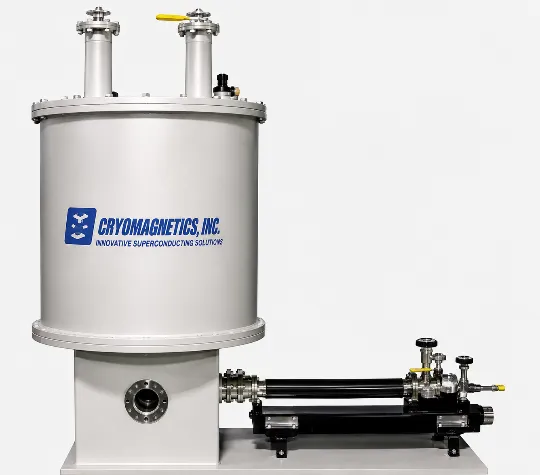

Успевшие стать стандартом СП-магнитные системы с захолаживанием магнита жидким гелием и с системой реконденсации паров. Такая схема позволяет образовать замкнутый гелиевый контур, не требующий доливки. Эти системы объединяют в себе безопасность заливных магнитов и экономичность "сухих" магнитов. Они полностью защищены от квенча. Возможны разные варианты захолаживания ИК-экранов.
СВЕРХПРОВОДЯЩИЕ МАГНИТНЫЕ СИСТЕМЫ
3. Заливные криомагнитные системы

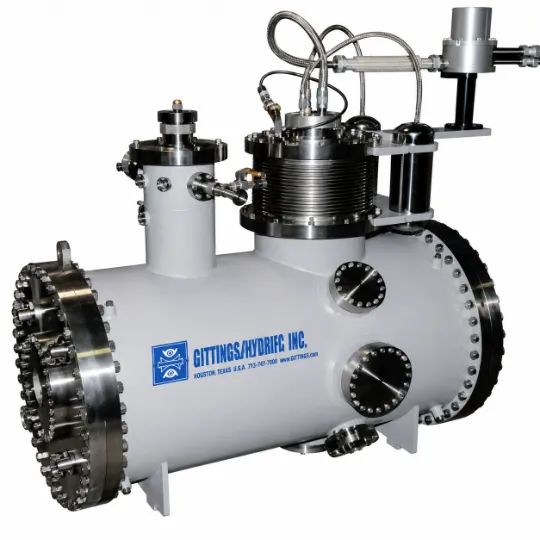

Традиционные СП-магнитные системы, состоящие из гелиевого криостата (экран с жидким азотом/ экран охлаждается парами/ экранно-вакуумная изоляция) и погружного СП-магнита.
Возможные варианты погружных систем:
- Иммерсионные системы (образец или камера образца - в жидком гелии).
- Заливные магниты с теплым бором
- Специальные магниты со вставкой для обеспечения изменения температуры образца
- Системы со ступенью растворения, позволяющей поместить образец при Т=15 мК в поле до 14Т.
- Конфигурации на заказ
Компоненты криомагнитных систем
СП-магниты

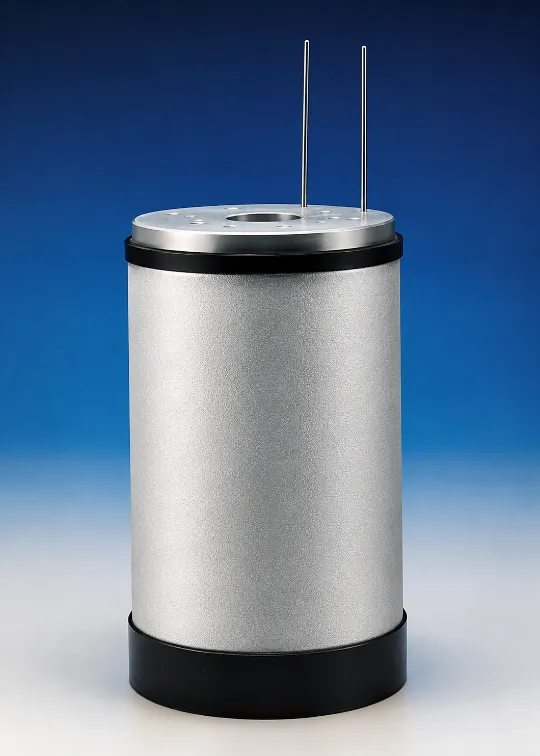

1. Стандартные соленоиды различной геометрии и однородности поля
Магнитная индукция от 5 до 9Т при 4.2К. Сверхпроводник - многожильный NbTi, медная матрица. Разгрузка высокотеплопроводной эпоксидной смолой. Защита от квенча - не только матрицей, но и мощными диодами. Применение диодов, в отличие от резистивных элементов обеспечивает линейную зависимость при заведении и выведении тока. Все магниты тестируются при 4.2К. Возможно тестирование на 2.2К (расчетное увеличение критического поля -20%) . Проектирование под заказ.

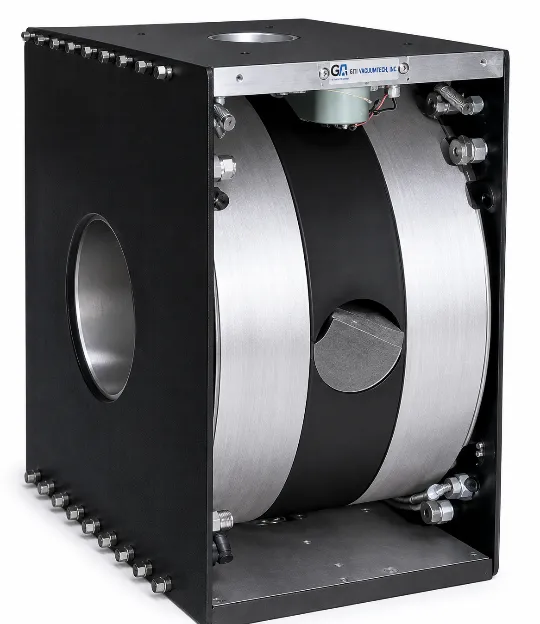

2. Сплит СП-магниты
Нужен, если необходим доступ в зону поля по оси, перпендикулярной линиям индукции (например, оптический канал). Широкий ряд геометрических конфигураций. Стандартные магниты из NbTi (до 8Т при 4.2К, до 9Т при 2.2К). Магниты с повышенной индукцией из Nb3Sn ( до 12 Т при 2.2К). Проектирование под заказ.
3. Соленоиды с высокой однородностью поля
Индукция 7-9Т при 4.2К. Однородность +/-0.001% в кубике 10мм Х 10мм Х 10мм. Возможны варианты с расчетом более высокой однородности или анизотропией.

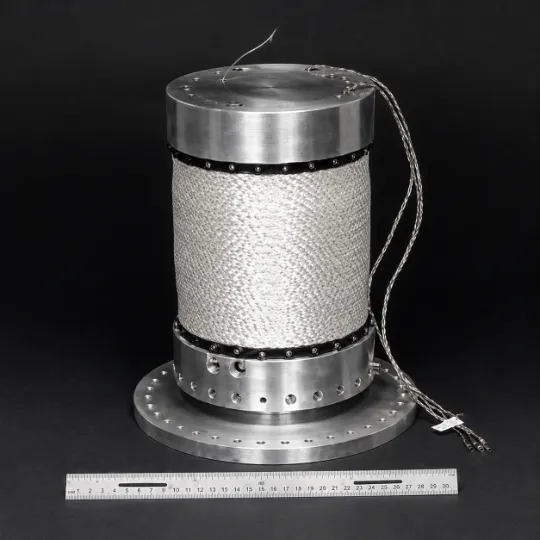

4. Соленоиды с высокой индукцией

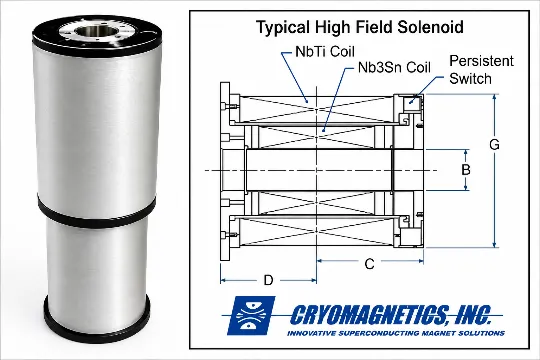

Комбинация катушек из NbTi и Nb3Sn. Индукция от 11Т до 20Т при 2.2 К. Различная геометрия. Проектирование под заказ.
5. СП-магниты для ЯМР-систем
6. СП-магниты для криостатов с адиабатным размагничиванием
Комбинация основного магнита с компенсационными соленоидами.
7. СП-соленоиды со сверхмалыми токами.
Индукция от 2Т до 5т.
Токи от 1.5А до 6А.
8. Двухосеые и трехосевые СП-магниты
Различные варианты полей по осям.
Конфигурации Z-X и Z-X-Y.
9. ВТСП-магниты
ВТСП-магнит с полем 3.5Т при рабочей Т=37К. Прошел без квенча до I=125А. Т.к. магнит разрабатывался для гиротрона, он имеет многокомпонентную структуру. Для изготовления ВТСП-магнитов было разработано новое навивочное оборудование
Компоненты криомагнитных систем
Приборы и сопутствующее оборудование
1. Источники питания для СП-магнитов серии 4G
Параметры источника 4G-100:
- Питание 220 В (± 10%), 50 Гц, 16А максимальный ток.
- Максимальный выходной ток ± 100 А.
- Максимальное выходное напряжение ± 10 В.
- Разрешение по току 0.1 мА.
- Стабильность по току ± 0.005% при 100 А или 2 мA.
- Возможность плавного прохождения через 0 А (биполярный источник).
- Максимальная выходная мощность 1000 Ватт (± 10 В при 100 А ).
- Индикация тока, напряжения на передней панели.
- Встроенный источник питания сверхпроводящего ключа - 0-125 мА 0-12В.
- Максимальная скорость развертки тока 10 А/сек.
- Система подавления индукционных токов при аварийной работе соленоида (защита от квенча).
- Возможность программировать скорость развертки тока.
- Возможность задавать/ программировать диапазон развертки тока.
- Возможность программировать вариацию скорости развертки тока.
- Возможность интегрировать источник питания в среду LabView (наличие драйверов LabView).
- Интерфейсы: USB, IEEE-488.2, Ethernet.
- Так же доступны модели 4G-200 (максимальный ток 200А), 4Gdual (с двумя независимыми каналами 100А каждый).
Так же доступны модели 4G-200 (максимальный ток 200А), 4G-dual (с двумя независимыми каналами 100А каждый).
2. Уровнемер жидкого гелия LM-500
- Дисплей с индикацией уровня
- RS-232
- Импульсный режим измерений
- Обновление данных в ручном режиме или автоматически
- Защита от образования льда
- Защита от обрыва сенсора
- Калибровка длины сенсора
- Длина сенсора до 2000 мм
- Возможность задавать верхнюю и нижнюю точки по уровню криоагента
- Настраиваемый источник постоянного тока
3. Гауссметр GM-700
- Диапазон от 300 мГауссов до 300 КГауссов
- Дисплей с индикацией уровня
- RS-232
- Калибровка сенсора с панели управления
- Источник постоянного тока подходит для большинства Холловских датчиков.
4. Сверхпроводящие уровнемеры разных модификаций для жидкого гелия, емкостные уровнемеры для жидкого азота, датчики Холла разных модификаций и дополнительное оборудование (суппорты магнитов, токовводы и прочее).
В нашей компании вы можете выбрать и купить сверхпроводящие магнитные системы, узнать характеристики и подобрать модель, исходя из вашего технического задания. Актуальная цена на вакуумное оборудование предоставляется по запросу. Свяжитесь с нами любым удобным для вас способом.
