Криогенные рефрижераторы Polycold Systems основаны на использовании дроссельного цикла на смесевых хладагентах. Они сочетают эффективность и высокую надёжность.
Рефрижератор CryoTiger обеспечивает охлаждение объектов до криогенных температур с использованием замкнутого холодильного цикла Джоуля — Томсона.
Криогенный рефрижератор CryoTiger
Компактная система охлаждения на смесевом хладагенте с гибкими соединительными линиями между компрессорным блоком и криогенным охладителем.
CryoTiger предназначен для охлаждения объектов, требующих стабильной работы в диапазоне низких температур. Использование смесевого хладагента позволяет реализовать замкнутый холодильный цикл Джоуля — Томсона.
Компрессор и криогенный охладитель соединены гибкими газовыми линиями. Такая компоновка позволяет размещать компрессор отдельно от рабочей вакуумной камеры.
В зависимости от компоновки установки доступны различные варианты длины газовой линии.
Криогенный охладитель допускает установку в любой пространственной ориентации, что упрощает его интеграцию в экспериментальное оборудование.
| Холодопроизводительность | 0–35 Вт |
|---|---|
| Температура | 70–143 К |
| Температурная стабильность | ±0,5 К |
| Потребляемая мощность | 300–500 Вт |
| Масса | 32,2 кг |
| Диаметр газовой линии | 12,9 мм |
| Длина газовой линии | 1,5 / 3,1 / 7,6 / 15,2 м |
Как работает рефрижератор на смеси хладагентов
В основе CryoTiger лежит замкнутый низкотемпературный цикл Джоуля — Томсона.
Сжатие хладагента
Компрессор сжимает газообразный хладагент до высокого давления и направляет его в криогенный охладитель.
Дросселирование и охлаждение
В охладителе хладагент расширяется, частично сжижается и охлаждает рабочий столик до криогенных температур.
Охлаждение объекта
Криостатируемый объект закрепляется на рабочем столике охладителя и получает необходимое охлаждение.
Возврат хладагента
Газообразный хладагент при низком давлении возвращается в компрессор, после чего цикл повторяется.
Компрессорный блок и криогенный охладитель
Основные элементы системы выполняют разные функции и соединяются гибкими линиями подачи и возврата хладагента.
Компрессорный блок
Компрессор сжимает хладагент и обеспечивает его циркуляцию через охладитель. Рабочие давления в системе не превышают давлений, характерных для обычного холодильного цикла.
Компрессор устанавливается на прочной поверхности с отклонением от горизонтали не более 10°. Охлаждение осуществляется за счёт циркуляции воздуха через решётки на боковых поверхностях корпуса.
Криогенный охладитель
Охладитель обеспечивает охлаждение объектов с тепловыделением от 0 до 35 Вт до температур в диапазоне 70–143 К.
В его состав входят теплообменник, дроссельный капилляр и рабочий столик для закрепления криостатируемого объекта.
Охладитель смонтирован на фланце и уплотняется кольцом из Viton. Допускается установка в любой пространственной ориентации.
Где используются рефрижераторы CryoTiger
Криогенные рефрижераторы применяются в исследовательских установках, оптических системах и оборудовании, чувствительном к температуре.
Холодопроизводительность системы

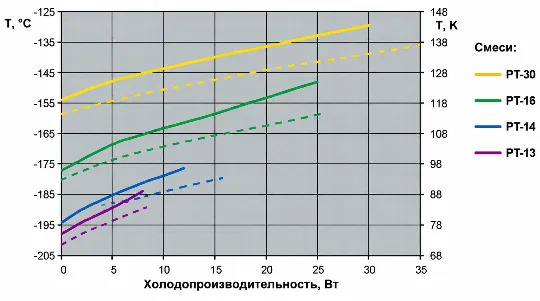

Оригинальный график холодопроизводительности CryoTiger из технических материалов, размещённых на исходной странице.
Зависимость холодопроизводительности от температуры
Холодопроизводительность криогенного рефрижератора определяется температурой рабочего столика и тепловой нагрузкой.
При выборе исполнения необходимо учитывать требуемую рабочую температуру и тепловыделение охлаждаемого объекта.
Что необходимо учитывать при подборе
Для выбора рефрижератора важно сопоставить характеристики системы с параметрами охлаждаемого объекта и условиями монтажа.
Требуемый температурный режим
Рабочая температура объекта, допустимые отклонения и требования к температурной стабильности.
Необходимая холодопроизводительность
Тепловыделение объекта и необходимый запас холодопроизводительности при заданной температуре.
Монтаж и соединительные линии
Расположение вакуумной камеры, расстояние до компрессора и требуемая длина газовых линий.
