Криостаты для научных исследований

Криостаты, охлаждаемые жидким гелием

Линейка исследовательских криостатов JANIS для работы с жидким гелием: проточные системы, криостаты с образцом в вакууме и обменном газе, магнитные установки, системы сверхнизких температур, заливные криостаты и решения для охлаждения детекторов.

Смотреть серии
Проточный гелиевый криостат серии SuperTran
Вакуум / газ размещение образца в SuperTran и SuperTran-VP
до 17 Тл сверхпроводящие магнитные системы
15 мК для соответствующего криостата растворения
до 700 K XYZ-микроманипуляторные станции

Проточный, заливной или специальный криостат

Способ размещения образца определяет тепловой контакт, удобство замены и измерительный доступ. Для проточных серий диапазоны ниже приведены по конкретным исполнениям ST и STVP.

Проточный, заливной или специальный криостат
ИсполнениеТемпературный диапазонОбразец и назначение
SuperTran ST-1002–500 KОбразец в вакууме с тепловым контактом через держатель; оптическое исполнение.
SuperTran ST-100-H2–800 KВысокотемпературное исполнение; вводы, держатель и оптический тракт выбирают под рабочий режим.
SuperTran-VP STVP-100Ниже 2 K — 325 KОбразец в потоке паров; верхняя загрузка и быстрая смена, оптический доступ.
SuperTran-VP STVP-100-THНиже 2 K — 420 KНеоптическое высокотемпературное исполнение с образцом в потоке паров.
VT / SVTПо выбранной конструкцииЗаливные системы и вставки с изменяемой температурой для продолжительных измерений.
Магнитные и субкельвиновые системыПо магниту и низкотемпературной вставкеПоле, среда образца и низкотемпературная ступень согласуются совместно с экспериментом.

Расход жидкого гелия зависит от температуры, тепловой нагрузки, геометрии и ориентации системы. Для сравнения конфигураций задают режим измерения и время работы между заправками.

Проточные системы

Серии SuperTran и SuperTran-VP

Два подхода к размещению образца — в вакууме или в обменном газе — для различных лабораторных и спектроскопических задач.

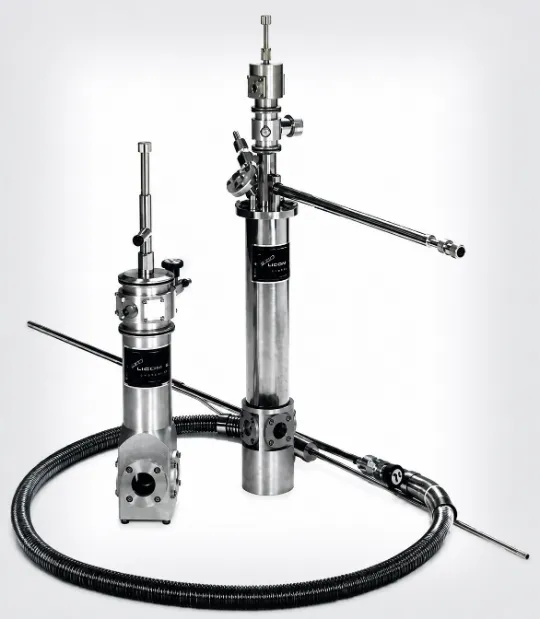

Криостат SuperTran
01 / SuperTran

Проточные гелиевые криостаты с образцом в вакууме

Криостаты с постоянным протоком жидкого гелия обеспечивают быстрый и гибкий способ криостатирования в лаборатории.

В серии SuperTran образец охлаждается через тепловой контакт с держателем в вакууме. Для ST-100 указан диапазон 2–500 K, для высокотемпературного ST-100-H — 2–800 K. Ориентацию и связанный с ней расход криоагента учитывают при выборе установки.

Доступно оптическое и неоптическое исполнение, а также модификации для специальных задач, включая Фурье-ИК спектроскопию и микроскопию.

STVP-100: <2–325 K образец в вакууме любая ориентация
Криостат SuperTran-VP
02 / SuperTran-VP

Проточные криостаты с образцом в обменном газе

Системы с постоянным протоком жидкого гелия и образцом в обменном газе обеспечивают быструю и простую смену образца.

Поток паров подходит для образцов сложной формы и объектов, которые трудно закрепить с хорошим тепловым контактом. Для оптического STVP-100 указан диапазон от температур ниже 2 K до 325 K, а для неоптического STVP-100-TH — до 420 K.

Возможны оптическое и неоптическое исполнения.

По исполнению обменный газ быстрая смена образца
Сосуды Дьюара JANIS для исследовательских задач
Исследовательские Дьюары

Сосуды Дьюара серий CNDT, RD, CNRD и VSRD

Гелиевые Дьюары доступны с азотным экраном или суперизоляцией, со съёмным либо несъёмным нижним фланцем.

Исполнения отличаются размерами, объёмом и доступом к рабочей зоне. В техническом задании задают требования к термоциклированию и проверке герметичности, а при приёмке согласуют соответствующие документы.

CNDT RD CNRD VSRD
Micro-manipulated Probe Systems

Криогенные станции с XYZ-микроманипуляторами

Криогенные станции предназначены для проведения электрических измерений и работ на охлаждённых подложках и объектах. Криостатирование осуществляется жидким гелием.

Температурный диапазон выбранного исполнения станции может составлять 3–700 K. Резистивные измерения, исследование частотных характеристик и измерения DLTS выполняются с соответствующей внешней аппаратурой. Рабочую температуру, щупы и измерительный тракт согласуют для одной конфигурации.

Возможна установка до шести XYZ-манипуляторов. Полная система включает трёхкоординатную подложку с возможностью вращения, микроскоп, камеру и вакуумный пост.

3–700 K температурный диапазон
до 6 XYZ-манипуляторов
DLTS измерительные задачи

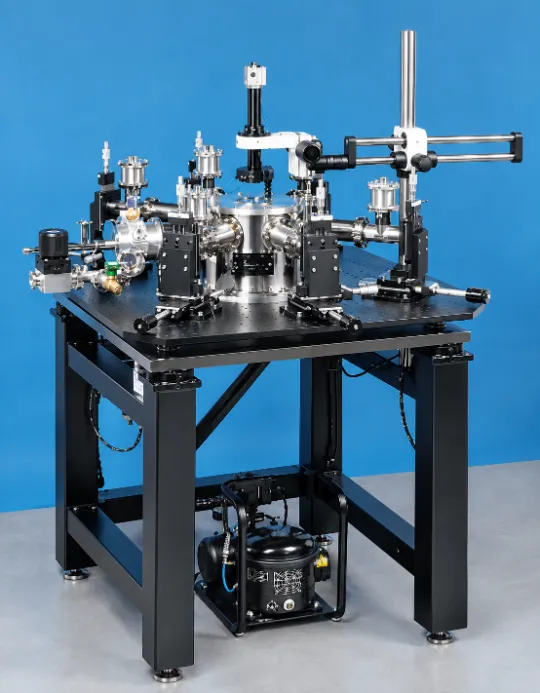

Криогенная станция с XYZ-микроманипуляторами
Расширенные исследовательские системы

Магнитные поля и сверхнизкие температуры

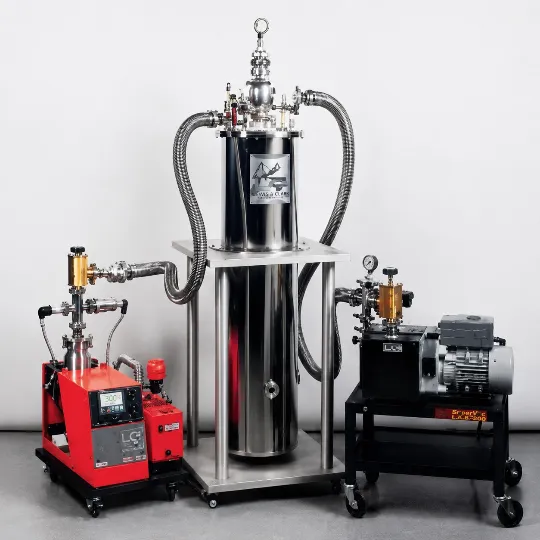

Сверхпроводящая магнитная система JANIS
до 17 Тл

Сверхпроводящие магнитные системы

Серии SuperVariMag, OptiMag, SuperOptiMag и SuperMag — системы со сверхпроводящими магнитами с переменной температурой.

Оптический доступ, среду образца и устройство смены оснастки выбирают под эксперимент. Поля до 17 Тл относятся к соответствующему магнитному исполнению; работа в миллиКельвиновом диапазоне требует отдельной низкотемпературной вставки. Базовые жидкостные системы используют LHe; установка криорефрижератора для снижения расхода рассматривается как отдельная конфигурация.

Температурный диапазон — от мК до нескольких сотен K. Стандартные системы используют жидкий гелий. Возможна комплектация криорефрижератором замкнутого цикла для уменьшения расхода гелия.

SuperVariMag OptiMag SuperOptiMag SuperMag

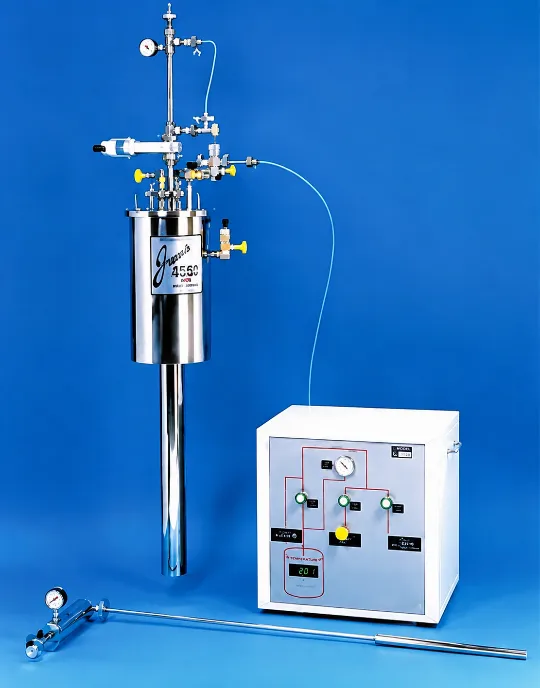

Сверхнизкотемпературная криогенная система
Сверхнизкие температуры

Криостаты растворения, He-3 и ADR

Для субкельвиновых измерений применяют растворение He-3 / He-4, сорбцию паров He-3 и адиабатное размагничивание. Ступень предварительного охлаждения, время удержания и полезная нагрузка зависят от метода. Температуры порядка 15 мК относятся к соответствующим системам растворения.

Возможно проектирование системы в соответствии с требованиями заказчика. Нижний предел температуры — 15 мК.

He3-He4 He3 ADR 15 мК

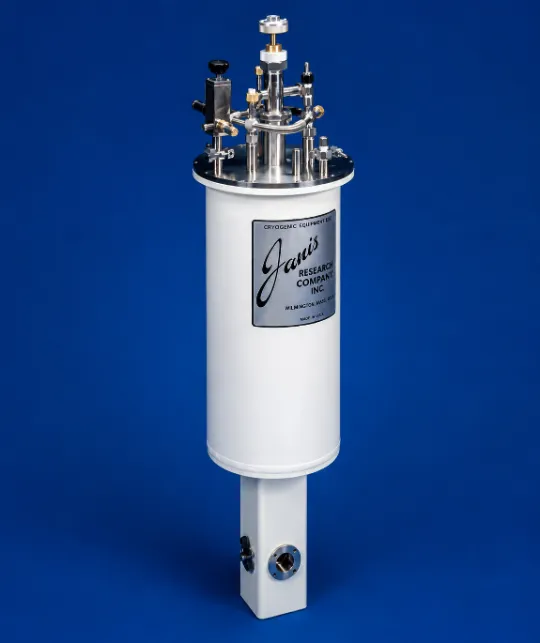

Криостаты серий VT и SVT
VT / SVT

Заливные криостаты и системы с изменяемой температурой

Заливные криостаты серии VT

Доступны исполнения с образцом в обменном газе, в вакууме или в парах.

Широкий модельный ряд. Температурный диапазон — от 1,4 K до 300 K.

Криостаты с изменяемой температурой серии SVT

Обеспечивают охлаждение образца в температурном диапазоне от 1,4 K до 300 K.

Позиционер расположен сверху, что обеспечивает быструю загрузку и выгрузку образца. Доступны оптическая и неоптическая конфигурации.

Высокая эффективность

Серия SVT с пониженным расходом жидкого гелия

В данных криостатах используется конструкция модели SVT. Это высокоэффективная система, предназначенная для снижения потребления хладагента и обеспечения высокой температурной однородности и устойчивости.

Доступны оптическая и неоптическая конфигурации. Система подходит для экспериментов, требующих длительного времени выдержки образца и минимальных температурных колебаний.

Верхнюю рабочую температуру, оптический доступ и размещение образца согласуют по исполнению системы. Для длительных измерений важны однородность температуры, запас гелия и теплопритоки от измерительных линий.

Пониженный расход жидкого гелия
Высокая стабильность температуры образца
Тепловой баланс с учётом нагрузки и вводов

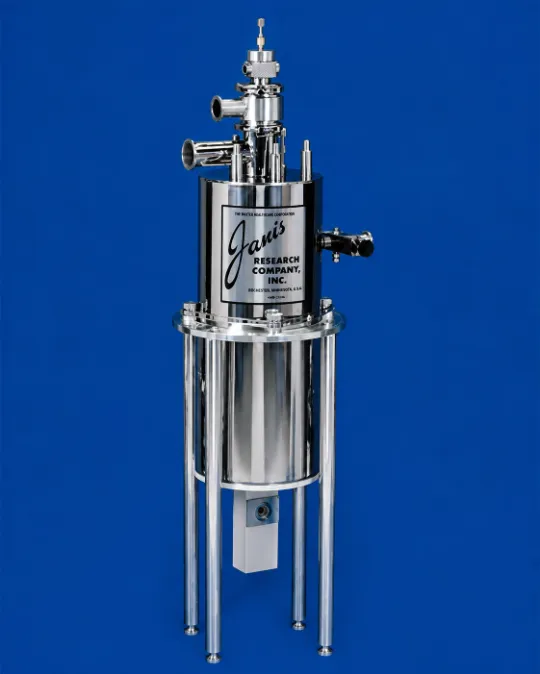

Высокоэффективный криостат серии SVT
Детекторы

Системы захолаживания детекторов

Компания Janis предлагает стандартные и заказные криостаты для охлаждения детекторов на уровнях 4,2 K, 300 мК и 100 мК.

Модели доступны из немагнитной нержавеющей стали или алюминия. Предусмотрены различные варианты для разных областей применения.

4,2 K уровень охлаждения
300 мК низкотемпературное исполнение
100 мК сверхнизкотемпературное исполнение
Криостат для охлаждения детекторов

Обвязка жидкостного криостата

Для устойчивой работы нужны согласованные подача гелия, вакуум и термометрия. Линию перелива и Дьюар выбирают под тип криостата и расположение оборудования в лаборатории.

Обвязка жидкостного криостата
УзелЧто согласовать
Хранение и подача LHeДьюар, совместимая линия перелива, длины вводной и выводной частей, место заправки и регулирование потока.
Газовый трактОтвод паров, требования к давлению, откачка для низкотемпературного режима и подключение к системе сбора гелия при её наличии.
ВакуумОткачная станция, арматура, контроль давления и совместимые фланцы для теплоизоляционного или экспериментального объёма.
ТермометрияДатчики, нагреватель и контроллер; расположение датчика относительно образца и влияние магнитного поля.
Измерительный доступОкна, электрические вводы, проводка, коаксиалы и держатели; теплопритоки и фон в выбранной методике.
Приёмка и работаПроверка герметичности, температурного режима и работы вводов; согласованный комплект документации, пусконаладочные работы и обучение.

Исходные данные для подбора

Опишите эксперимент и имеющееся оборудование. Для сравнения конфигураций задайте измеряемые условия работы системы.

Данные для технического задания
ПараметрЧто указать
МетодикаЧто исследуется, какая аппаратура используется и как криостат должен размещаться в установке.
ТемператураРабочий диапазон на образце, стабильность и однородность, режим нагрева и скорость изменения температуры.
ОбразецРазмеры, масса, теплопроводность, крепление и допустимость контакта с обменным газом.
НагрузкаТепловыделение образца, мощность излучения и теплопритоки по проводам, щупам и креплениям.
ДоступОптические окна, спектральный диапазон и апертуры; электрические контакты, коаксиалы и требуемое позиционирование.
ПолеВеличина и направление поля, рабочее пространство магнита, тип вставки и совместимость датчиков.
Рабочий циклДлительность выдержки и измерения, частота смены образца, допустимое время заправки и охлаждения.
ГелийНаличие LHe, Дьюара, линии перелива, газовой откачки и системы сбора гелия; требуемая автономность.
ИнтерфейсыГабариты, ориентация, фланцы и разъёмы, действующая вакуумная система и интерфейсы управления.
КомплектДатчики, контроллер, оснастка, откачка, документы, монтаж, запуск, обучение и сервисное сопровождение.

Вопросы о выборе и эксплуатации

Короткие ответы для подготовки эксперимента и технического задания.

Чем отличаются SuperTran и SuperTran-VP?

В SuperTran образец находится в вакууме и охлаждается через держатель. В SuperTran-VP используется поток паров, который передаёт тепло образцу. При выборе учитывают форму и теплопроводность объекта, требования методики и частоту его замены.

Все ли серии имеют одинаковый температурный диапазон?

Диапазон связан с конкретным исполнением, держателем и способом охлаждения. Например, ST-100 и ST-100-H отличаются верхней температурой, а для STVP-100 и STVP-100-TH отдельно заданы оптическая и неоптическая конфигурации.

От чего зависит расход жидкого гелия?

От рабочей температуры, полезной нагрузки, теплопритоков по вводам и креплениям, излучения, ориентации и состояния вакуумной изоляции. Расход сравнивают при одинаковом режиме и с учётом заправки и смены образца.

Какая линия перелива нужна для проточного криостата?

Нужна совместимая линия, обеспечивающая подачу и регулирование потока для выбранного криостата. Согласуют размеры Дьюара, длины погружной и подающей частей, трассу и подключение откачки. Линии для проточных измерений и перекачки больших объёмов гелия решают разные задачи.

Можно ли работать в сильном магнитном поле и ниже 1 K?

Такая конфигурация требует согласования магнита и отдельной низкотемпературной ступени. Поле, температура, рабочий объём и доступ к образцу должны быть совместимы; минимальные температуры разных технологий не относятся ко всем системам сразу.

Можно ли использовать существующий контроллер и Дьюар?

Да, при подтверждённой совместимости. Передайте модели оборудования, типы датчиков, габариты ёмкости, размеры горловины, параметры линии перелива и интерфейсы. По ним определяют состав поставки и необходимость дооснащения.

Подбор криостата

Подберём систему под параметры вашего эксперимента

Пришлите температурный диапазон, тепловую нагрузку, размеры образца и схему измерительных подключений. Подберём конфигурацию криостата и состав оборудования под вашу методику.

Коммерческое предложение формируется с учётом комплектации, сроков, бюджета и требований к запуску. Цена предоставляется по запросу.
