Криостаты с верхней загрузкой SV-300, SV-400, SDV

Криостаты с верхней загрузкой серии Scryo SV — непрерывнопоточные низкотемпературные криостаты, конструктивно объединяющие резервуар хладагента, трубку образца и шток образца в единой вертикальной компоновке с верхней загрузкой и выемкой образца. Серия включает три модели: SV-300 — непрерывнопоточный криостат с верхней загрузкой для широкого спектра экспериментальных задач, SV-400 — непрерывнопоточный криостат с трубчатой хвостовой частью для совместной работы с магнитными системами и SV-400, а также SDV — заливной (резервуарный) криостат с интегрированной вставкой с регулируемой температурой (VTI) и двумя резервуарами для жидкого гелия и жидкого азота. Все модели серии обеспечивают замену образца методом установки и извлечения штока при работающей системе без нарушения криогенных условий, что существенно повышает производительность при многосерийных измерениях. Конструкция предусматривает эффективное охлаждение образцов сложной формы, алмазных ячеек и материалов с низкой теплопроводностью за счёт непосредственного контакта образца с потоком холодного гелия или статической гелиевой средой.

Сравнительные характеристики криостатов с верхней загрузкой SV-300, SV-400 и SDV
Параметр	SV-300	SV-400	SDV
Тип	Непрерывнопоточный, верхняя загрузка	Непрерывнопоточный, трубчатая хвостовая часть	Заливной (резервуарный), VTI
Среда образца	Проточный / статический гелий	Холодный гелиевый газ (опция: статический)	Проточный гелий (опция: статический)
Диапазон температур	< 2 K – 325 K	< 2 K – 325 K (опция: 500 K / 800 K)	< 1,5 K – 300 K
Стабильность температуры	±25 mK	±25 mK	±25 mK
Совместимость с Qcryo®	Да (Qcryo-SV-300, < 2,1 K)	Да (Qcryo-SV-400, < 2 K)	—
Расход жидкого гелия (статика, SDV)	—	—	< 0,1 л/ч

Опции и дополнительная комплектация

Все модели серии Scryo SV предлагают широкий набор опций для адаптации под конкретные измерительные задачи. Оптические окна устанавливаются из различных материалов в зависимости от требуемого спектрального диапазона: от гамма-излучения и X-ray до UV, видимого света, ИК и THz. Шток образца доступен в исполнениях с линейным манипулятором для перемещения по вертикальной оси, с одноосным или двухосным вращением, с держателем Puck для электрических измерений и со встроенным регулятором давления in situ для работы с алмазными ячейками (DAC). Для SDV дополнительно доступна вставка для измерения AC-магнитной восприимчивости и конфигурация с интегрированным вращающимся штоком с приводом от электродвигателя для измерений в магнитном поле. Вакуумные вводы представлены многоконтактными электрическими, SMA, BNC и оптоволоконными исполнениями. Измерительные линии включают низкотемпературную витую пару, коаксиальные и триаксиальные кабели, полужёсткие РЧ-кабели и оптоволокно. Специализированные конфигурации разрабатываются по индивидуальному техническому заданию — в частности, для криостата SDV реализована конфигурация с длиной хвостовой части более 1 м и наружным диаметром 47,8 мм для совместной работы с водоохлаждаемым магнитом 35T.

ЗАПРОСИТЬ КП КОНТАКТЫ

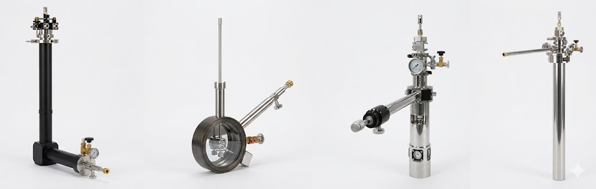

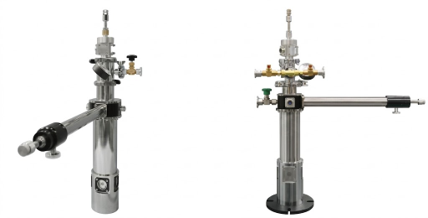

Непрерывнопоточные криостаты с верхней загрузкой SV-300, SV-400, SDV

Технические параметры Scryo SV-300
Параметр	Значение
Тип	Непрерывнопоточный криостат с верхней загрузкой
Среда образца	Проточный гелий (опция: статический обменный газ He)
Диапазон температур	< 2 K – 325 K
Стабильность температуры	±25 mK
Совместимость с жидким азотом	Да

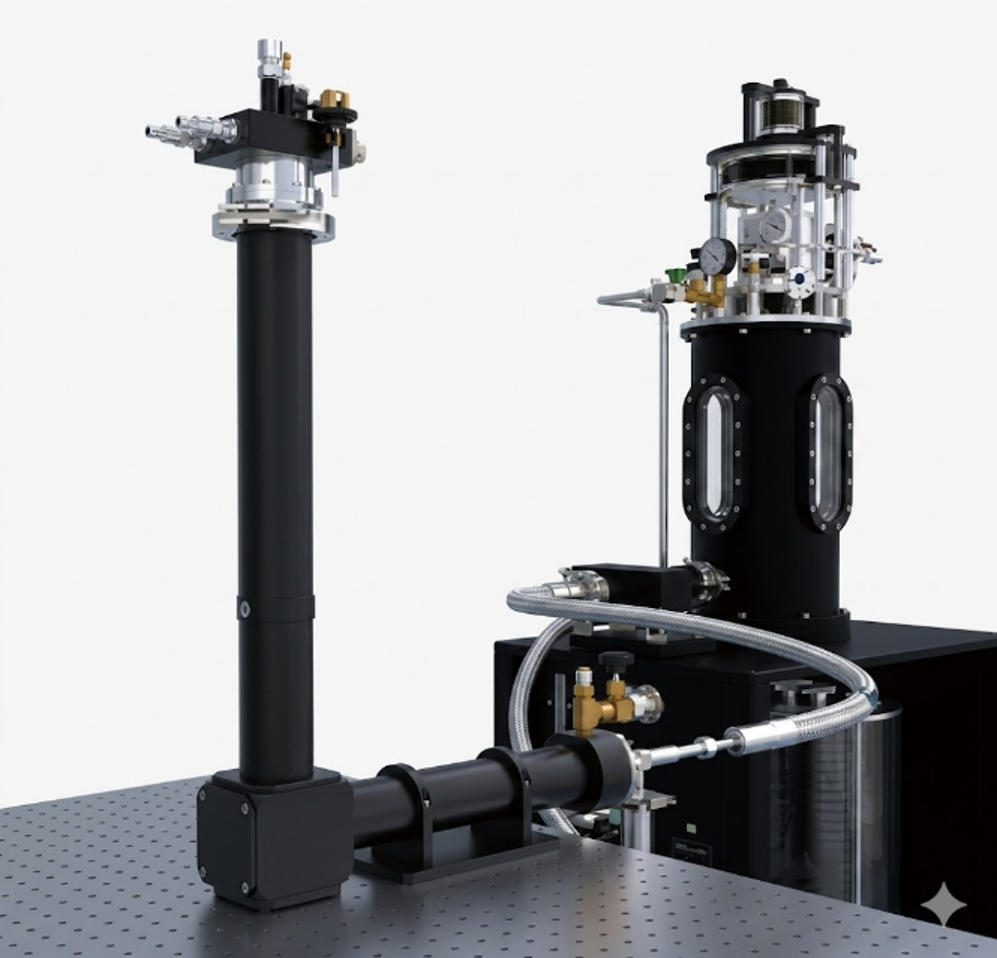

Совместимость с Qcryo®	Да; сухая система Qcryo-SV-300; минимальная температура < 2,1 K без расхода жидкого гелия

Технические параметры Scryo SV-400
Параметр	Значение
Тип	Непрерывнопоточный криостат верхней загрузки с трубчатой хвостовой частью
Среда образца	Холодный гелиевый газ (опция: статическая гелиевая среда)
Диапазон температур	< 2 K – 325 K
Опция верхнего температурного предела	500 K / 800 K
Стабильность температуры	±25 mK
Совместимость с жидким азотом	Да
Совместимость с Qcryo®	Да; сухая система Qcryo-SV-400; минимальная температура < 2 K без расхода жидкого гелия
Совместимость с магнитными системами	Сверхпроводящие магниты с комнатнотемпературным отверстием; водоохлаждаемые магниты; гибридные магниты

Типовые области применения Scryo SV-400
Направление	Методы и задачи
Электрические измерения	Электромагнитный транспорт; диэлектрические измерения; эффект Холла
Магнитные измерения	VSM (вибрационный образцовый магнитометр); ESR / EPR; NMR; ближнепольная оптика
Спектроскопия	Мёссбауэровская спектроскопия; ИК / THz; фотоэлектрические исследования
Физика высоких энергий и давлений	X-ray; нейтронное рассеяние; алмазная наковальня (DAC); гидростатическое давление
Материаловедение	Сверхпроводящие материалы; квантовые устройства (SQUID, TES); низкоразмерные материалы
Сканирующая зондовая микроскопия	STM; AFM — виброчувствительные эксперименты (опция статической среды)

Технические параметры криостата Scryo SDV (заливной тип)
Параметр	Значение
Тип	Заливной (резервуарный) криостат с VTI и верхней загрузкой
Среда образца	Проточный гелий (опция: статический обменный газ He)
Диапазон температур	< 1,5 K – 300 K
Стабильность температуры	±25 mK
Статический расход жидкого гелия	< 0,1 л/ч
Резервуары	Два: для жидкого гелия и жидкого азота (азот — радиационный экран)
Конструкция	Сверхмалые теплопритоки; отсутствие роста расхода гелия при низком уровне азота
