Qcryo® — гелиевая циркуляционная криогенная система

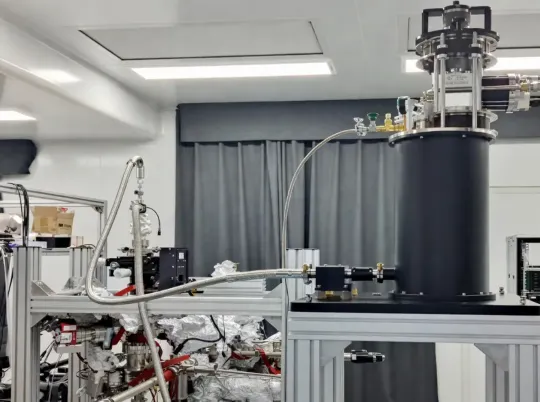

Qcryo® — система криогенного охлаждения с рециркуляцией гелия

Qcryo® (зарегистрированная торговая марка) — многофункциональная замкнутая система криогенного охлаждения, работающая без жидкого гелия. В качестве источника холода используется 4K-криоохладитель; охлаждение передаётся к рабочему криостату по высокоэффективным гибким вакуумно-изолированным трубопроводам, формируя замкнутый циркуляционный контур.

Запатентованная технология «плавающей» холодной головки в сочетании с многокаскадной виброизоляцией решает проблему повышенных вибраций, характерную для GM-криоохладителей. Уровень вибраций — менее 5 нм, что обеспечивает атомное разрешение в STM-экспериментах.

Типовые технические параметры системы Qcryo® (на базе Qcryo-18-S-500, без внешней тепловой нагрузки)
Параметр	Значение
Контур	Полностью замкнутый; жидкий гелий и обменный газ не требуются
Уровень вибраций	< 5 нм
Минимальная температура	< 2,5K
Скорость дрейфа при сверхнизких температурах	< 2 нм/мин
Стабильность температуры	±1 mK за 10 мин
Совместимость	VTI-криостаты, He-3, mK-уровень, криостаты непрерывного потока, bolometer

Модельный ряд и примеры конфигураций

Линейка Qcryo® охватывает несколько базовых конфигураций под различные экспериментальные задачи. Qcryo-S-100 — низковибрационная безжидкостная система для ИК-спектроскопии, совместимая с вакуумными спектрометрами Bruker, электромагнитами и THz-оптическими трактами. Qcryo-S-200 — сухая сверхнизковибрационная высоковакуумная система с глубиной погружения холодной головки до 25 см для испытаний квантовых приборов и ловушек ионов. Qcryo-S-300 — система для ближнепольной оптики и вакуумной микроскопии с минимальной температурой менее 2,5K и уровнем вибраций, обеспечивающим проведение STS-измерений. Qcryo-S-400 — сверхвысоковакуумная вставка для STM с пространственным разрешением менее 2 пм. Qcryo-S-500 — система для оптической микроспектроскопии ближнего поля с температурным диапазоном 2,5K–350K, обеспечивающая измерения отражения, пропускания, фототока, люминесценции и комбинационного рассеяния.

ЗАПРОСИТЬ КП КОНТАКТЫ

Ключевые особенности системы Qcryo®
Особенность	Описание
Усиленная холодопроизводительность	Охлаждение криостата с переменной температурой до < 2,5K (опции: < 1,8K, < 1,5K, < 1,3K, < 850 mK, < 350 mK, 280 mK)
Сверхнизкие вибрации	Устраняет проблему вибраций GM-криоохладителей; при применении в STM достигается пространственное разрешение < 2 pm
Сверхвысокая стабильность температуры	Система саморегулируемой обработки газа по давлению и многокаскадная холодильная технология обеспечивают стабильность на уровне mK вблизи минимальных температур
Хорошая совместимость	Модернизация криостатов непрерывного потока, VTI, He-3, магнитно-оптических, болометров и низкотемпературных зондовых станций до безжидкостной замкнутой системы
Непрерывная работа	Длительная непрерывная работа; замена образцов без отключения установки
Низкие эксплуатационные затраты	Жидкий гелий и обменный газ не требуются

Области применения системы Qcryo®
Направление	Методы и задачи
Сканирующая зондовая микроскопия	STM, AFM, SEM, SNOM, ближнеполевая оптика
Спектроскопия	NanoARPES, Raman, ИК, THz, фотолюминесценция, комбинационное рассеяние
Магнитооптика	Магнитно-оптические измерения, магнитооптика, однофотонные измерения
Физика высоких энергий и давлений	X-ray, нейтронное рассеяние, физика высоких энергий, физика высоких давлений
Квантовые технологии	Ловушки ионов, холодные атомы/молекулы, NMR, ESR/EPR, SQUID, квантовые вычисления
Лазерные и оптические системы	Сверхбыстрое лазерное излучение, THz-лазеры, сверхнизковибрационные оптические установки

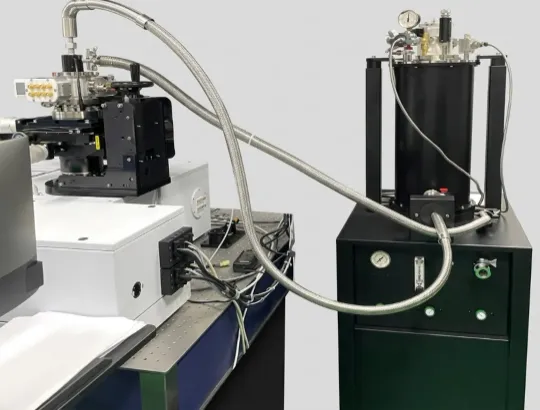

Сухой сверхпроводящий магнит CryoM с переменной температурой 9T

Совместимость
и конфигурации

Qcryo® совместима с широким спектром коммерческих криостатов и низкотемпературных систем, что позволяет модернизировать существующее оборудование до безжидкостной замкнутой циркуляционной криосистемы без замены основного криостата. Система интегрируется с криостатами непрерывного потока, VTI-криостатами, криостатами He-3, системами магнитно-оптических измерений, низкотемпературными зондовыми станциями и болометрами. Комбинация Qcryo® с криостатом переменной температуры обеспечивает безжидкостную систему с минимальной температурой менее 850 mK, при совместном применении с криостатом He-3 достигается температура менее 350 mK в непрерывном режиме и менее 280 mK в однократном режиме. Система допускает длительную непрерывную работу с заменой образцов без отключения установки, а также предлагается в вариантах с различными криоохладителями GM-типа и в интегрированном или раздельном исполнении циркуляционного контура.

Области
применения

Благодаря сверхнизкому уровню вибраций и широкому диапазону достигаемых температур Qcryo® применяется в наиболее требовательных к условиям измерений экспериментах. В области сканирующей зондовой микроскопии система используется для STM, AFM, SEM и SNOM с атомным разрешением. В спектроскопии — для NanoARPES, комбинационного рассеяния (Raman), фотолюминесценции, ИК и THz измерений, сверхбыстрой лазерной спектроскопии. В квантовых технологиях — для испытаний ловушек ионов, работы с холодными атомами и молекулами, однофотонных измерений и квантовых прецизионных экспериментов. В физике высоких энергий — для нейтронного рассеяния, X-ray исследований и экспериментов при высоком давлении. Дополнительно система применяется в магнитооптических измерениях, измерениях SQUID, болометрии, ESR/EPR и NMR спектроскопии, а в сочетании с низкотемпературной магнитно-оптической системой Cryo-MO обеспечивает минимальную температуру 1,5K и диапазон магнитного поля ±7T при стандартном уровне вибраций 5 нм.
