Работа в глубоком вакууме
Конденсация водяного пара со скоростью 220 000 л/с до давления порядка 5 × 10⁻⁸ Торр (7 × 10⁻⁸ мбар).
MAXCOOL 4000 H
КриоНасосы MaxCool 4000 H
Высокопроизводительная система для конденсации водяного пара в вакуумных установках с действительной скоростью откачки до 220 000 л/с и теплоотведением до 4000 Вт.
Характеристики крионасоса MaxCool 4000 H
MaxCool 4000 H предназначен для высокопроизводительной конденсации водяного пара в вакуумных системах. Система обеспечивает контроль температуры, возможность управления энергопотреблением для минимизации эксплуатационных расходов и использует запатентованные нетоксичные и негорючие смеси.
−98…−133 °C
температура (от 183 до 140 K)
4000 Вт
максимальное теплоотведение
220 000 л/с
действительная скорость откачки водяного пара в камере
328 000 л/с
теоретическая максимальная скорость откачки
Основные возможности
Управление энергопотреблением
Опция управления энергопотреблением позволяет минимизировать эксплуатационные расходы.
Контроль температуры
Система поддерживает контроль температуры в процессе работы.
Рабочая смесь
Запатентованные смеси, применяемые в системе, являются нетоксичными и негорючими.
Интерфейс
Крионасос MaxCool имеет интерфейс RS-232 и релейный интерфейс датчика. Также каждая модель включает интерфейс оператора с дисплеем и клавиатурой. Возможен заказ модели с интерфейсами Ethernet, удаленным 24V DI/DO, Profibus или DeviceNet.
Рабочие зависимости

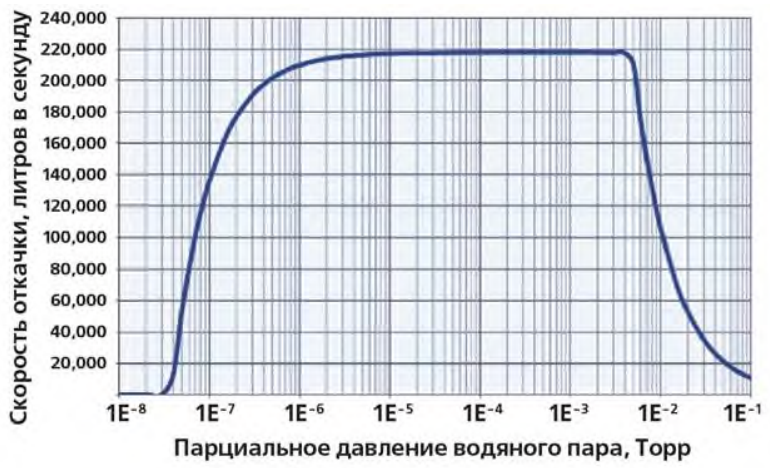

Скорость откачки как функция от парциального давления водяного пара
Примечание: в некоторых условиях криозмеевики могут быть увеличены для обеспечения больших скоростей откачки.

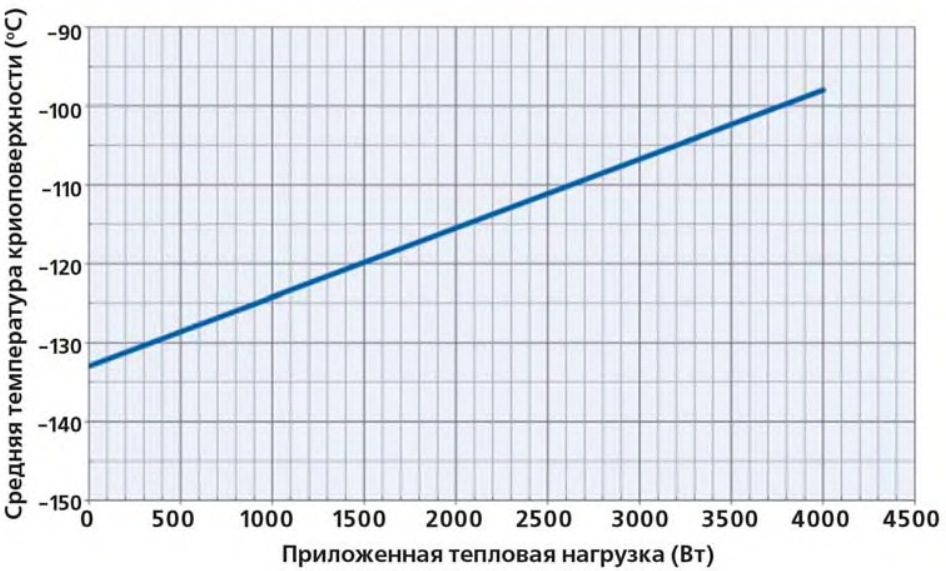

Средняя температура криоповерхности как функция от приложенной тепловой нагрузки
Указанные температуры — средние для входа и выхода при использовании криозмеевика рекомендованного размера. Разность температур между входом и выходом обычно составляет 20 °C при максимальной нагрузке. Конечная точка каждой кривой соответствует максимальной нагрузке для данной модели. При 50 Гц температура обычно на 3–5 °C выше, чем при 60 Гц.
Технические характеристики
Средние значения производительности
| Максимальная нагрузка (Вт при максимальной температуре) | 4000 |
|---|---|
| Теоретическая максимальная скорость откачки, л/с | 327800 |
| Действительная скорость откачки (в камере), л/с | 220000 |
| Минимальное давление, Торр | 5 × 10⁻⁸ |
| Минимальное давление, мбар | 7 × 10⁻⁸ |
| Максимальное начальное давление, атм | 1 |
| Время отогрева, мин | 5,5 |
Криозмеевик и холодные линии
| Общая площадь поверхности криозмеевика, м² | 2,2 |
|---|---|
| Простой контур — диаметр трубки, мм | 16 |
| Простой контур — длина трубки одного змеевика, м | 43 |
| Двойной контур — диаметр трубки, мм | 16 |
| Двойной контур — длина трубки одного змеевика, м | 21,9 |
| Стандартная длина холодной линии, м | 2,44 |
Охлаждающая вода и питание сети переменного тока
| Расход охлаждающей воды при 13 °C, л/мин | 13,6 |
|---|---|
| Расход охлаждающей воды при 26 °C, л/мин | 27,3 |
| Расход охлаждающей воды при 29 °C, л/мин | 54,1 |
| Потребляемая мощность при максимальной нагрузке, кВт | 19,2 |
| Номинальные требования к сети питания, В / число фаз / Гц |
200/3/50 208/3/60 230/3/60 380/3/50 400/3/50 460/3/60 480/3/60 575/3/60 |
Производственные характеристики
| Максимальный уровень шума при работе, дБ(А) | 78 |
|---|---|
| Минимальный объем помещения, м³ | 34 |
| Вес, кг | 533 |
Примечания
- а) Стандартные условия для теста производительности: температура окружающей среды змеевика 20 °C; криозмеевики и холодные линии рекомендуемой длины; температура охлаждающей воды от 25 °C до 28 °C; частота 60 Гц.
- б) Большие криозмеевики могут обеспечивать большие скорости откачки.
- в) Стандартный криозмеевик при 25% от максимальной скорости откачки.
- г) Механические форвакуумные насосы в среднем более эффективны для удаления влаги при давлении выше 1 Торр.
- д) При других параметрах электропитания необходимо связаться с поставщиком. Для рабочего напряжения 480 В максимальное напряжение составляет 506 В.
- е) Модели протестированы в производственных условиях при максимальной нагрузке в режиме COOL.
- ж) Для выполнения условий ANSI/ASHRAE 15-1994 криоохладители должны быть установлены в помещении с размерами не менее указанных.
- з) Для змеевика площадью 2 м² максимальное время отогрева составляет 5 минут. Большинство приложений требует меньших змеевиков с меньшим временем отогрева. Змеевик площадью 1 м² отогревается в течение 2 минут.
