Криогенные вакуумные насосы большой производительности

В этом разделе представлены крионасосы компании Dynavac (США), производительностью 30'000 л/сек и 60'000 л/сек, построенные полностью на замкнутом цикле. Для их работы требуется только подвод электроэнергии и охлаждающей воды.

Их основой традиционно являются криорефрижераторы ГиффордаМакМагона (ГМ), производства CTI Cryogenics, обеспечивающие рабочие температуры криоповерхности 10К-12K.

Важной отличительной особенностью и оригинальным техническим решением является использование в схеме крионасоса криорефрижераторов Поликолд (разд.3, серия РFC), для охлаждения теплоизолирующего экрана. Эти криорефрижераторы обеспечивают высокие скорости откачки паров воды и эффективный отвод нежелательного теплопритока при температурах 130К-150К. Они основаны на холодильном цикле с традиционным смазываемым компрессором. Ресурс работы этих машин превышает более 20 лет и по надежности они сравнимы с современными бытовыми холодильниками, практически не требуют сервисного обслуживание и по статистике имеют межремонтный период более 10 лет.

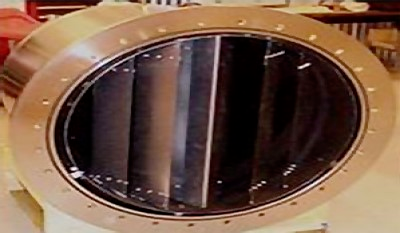

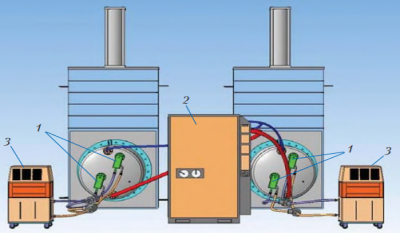

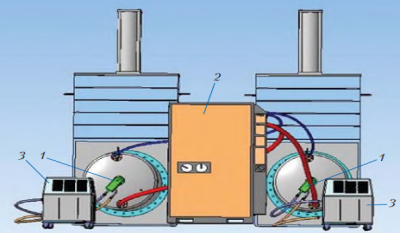

Применение криорефрижераторов Поликолд позволило значительно сократить число используемых машин ГиффордаМасМагона с весьма ограниченным ресурсом работы для каждого из таких крионасосов. В частности, в крионасосе производительностью 30'000 л/сек используется только одна машина вместо традиционных трех, а в крионасосе производительностью 60'000 л/сек  две вместо четырех. Криорефрижераторы Поликолд имеют собственную систему отогрева горячим газом, что позволяет провести их отогрев до комнатных температур за 5-6 минут и сократить общее время регенерации крионасоса.

Такое решение позволяет не только повысить надежность и ресурс работы всего крионасоса, сократить время нежелательного простоя за счет необходимой периодической регенерации, но и значительно снизить его стоимость. Дополнительное снижение достигается и за счет использования гелиевого компрессора производства СТI Cryogenics модели 9700 большой производительности, питающего одновременно два криорефрижератора ГМ.

Автоматическое управление работой группы кионасосов с передачей сигнала на центральный пульт управления вакуумной системой обеспечивает система автоматики, разработанная компанией Dynavac. Включение и выключение крионасосов также может осуществляться в ручном режиме.
