Какую роль ТМН выполняет в вакуумной системе
Турбомолекулярный насос относится к кинетическим высоковакуумным насосам. Вращающиеся лопатки ротора передают импульс молекулам газа и направляют их от входа к форвакуумному патрубку через последовательные роторные и статорные ступени.

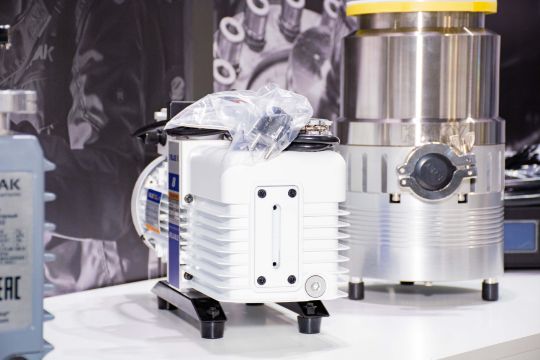

ТМН не откачивает камеру непосредственно от атмосферного давления. Форвакуумный насос выполняет предварительную откачку и постоянно удаляет газ с выхода турбонасоса.
Где применяются турбомолекулярные насосы
ТМН выбирают для процессов, в которых нужен высокий вакуум, контролируемая газовая среда или компактная интеграция в технологическое и аналитическое оборудование.
- вакуумные камеры и реакторы для физических и химических процессов;
- вакуумные криостаты и системы для низкотемпературных исследований;
- нанесение покрытий, напыление и другие процессы обработки поверхности;
- лазерные системы и оптические исследовательские установки;
- масс-спектрометрия и другие аналитические приборы;
- электронная микроскопия, полупроводниковые и научно-исследовательские системы.

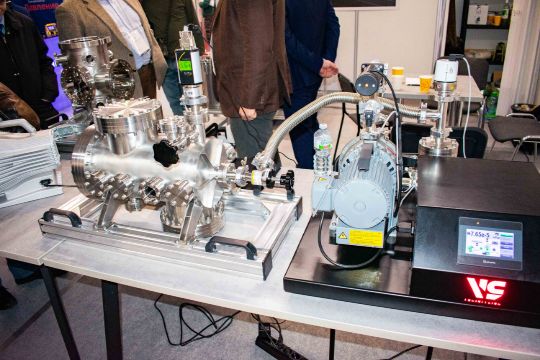

Как ТМН встраивается в откачную схему
После предварительной откачки форвакуумным насосом турбомолекулярная ступень переводит систему в высоковакуумный диапазон. Во время работы форвакуумный насос поддерживает допустимое давление на выходе ТМН.
В состав поста также входят вакуумная арматура, датчики давления, контроллеры, охлаждение и межблокировки. Алгоритм управления не допускает работу турбонасоса при недопустимом форвакуумном давлении и задаёт безопасную последовательность откачки и напуска.
Сравнение с другими типами вакуумных насосов
Разные типы насосов чаще не конкурируют напрямую, а решают разные задачи в одной схеме. Сравнивать их нужно по рабочему диапазону, принципу действия, допустимой газовой нагрузке и роли в системе.
| Тип | Основная роль | Особенности интеграции |
|---|---|---|
| Турбомолекулярный | Высокий и сверхвысокий вакуум. | Передача импульса молекулам газа; требует форвакуумного насоса, контроллера и защиты от недопустимых режимов. |
| Ротационно-пластинчатый, спиральный или диафрагменный | Предварительная откачка и форвакуумная ступень. | Может работать в паре с ТМН; конкретный тип выбирают по требованиям к чистоте, газовой нагрузке и времени откачки. |
| Насос Рутса | Повышение быстроты откачки в области низкого и среднего вакуума. | Работает в комбинации с форвакуумным насосом; не заменяет высоковакуумную ступень. |
| Диффузионный | Высокий вакуум за счёт струи пара рабочей жидкости. | Также требует форвакуумной ступени; при выборе учитывают рабочую жидкость, охлаждение, риск обратного потока паров и чувствительность процесса к загрязнению. |
Преимущества и ограничения ТМН
Когда ТМН особенно полезен
- требуется высокий или сверхвысокий вакуум;
- важна чистота со стороны высоковакуумной ступени;
- нужна компактная интеграция в прибор или технологическую установку;
- нужны контролируемая откачка и интеграция с датчиками и автоматикой.
Что ограничивает применение
- насос не работает без подходящей форвакуумной ступени;
- механические частицы и отложения могут повреждать или загрязнять высокоскоростной ротор;
- газы и пары нужно оценивать по совместимости с конкретным исполнением;
- монтаж, охлаждение, фланец, управление и сервис зависят от модели.
Что учитывать при выборе
Определяющими являются не отдельные рекламные характеристики, а параметры процесса и всей откачной схемы.
- Вакуумный режим: целевое и предельное давление, рабочая точка и допустимое время откачки.
- Газовая нагрузка: объём камеры, газовыделение, технологический поток газа и цикл работы.
- Состав среды: типы газов, агрессивные компоненты, пары, пыль и риск образования отложений.
- Форвакуум: допустимое давление на выходе ТМН, быстрота предварительной откачки и требования к чистоте.
- Компоновка: проводимость линии, диаметр и тип фланца, монтажное положение, охлаждение и доступное место.
- Управление: датчики, контроллеры, межблокировки, вентилирование и действия при отказе питания.
Вывод
Турбомолекулярный насос целесообразен, когда процессу нужен высокий вакуум, а условия позволяют обеспечить правильный форвакуум, чистоту среды, охлаждение и защиту ротора. Форвакуумные, бустерные и другие высоковакуумные насосы следует сравнивать не по одному параметру, а по пригодности всей схемы для конкретного процесса.
