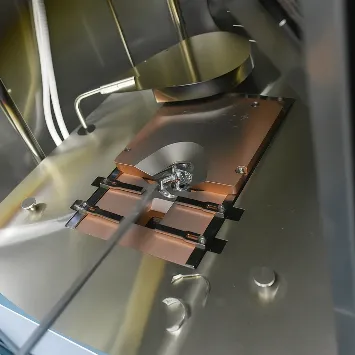

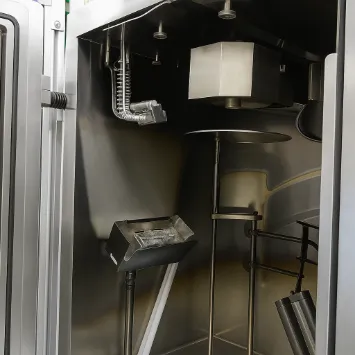

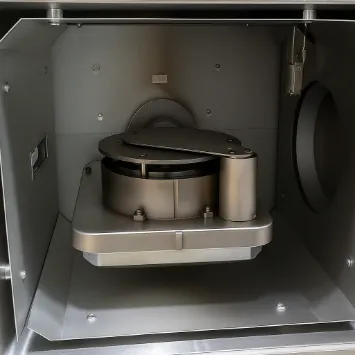

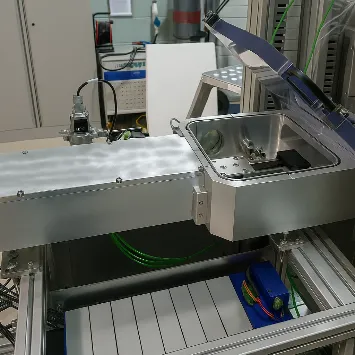

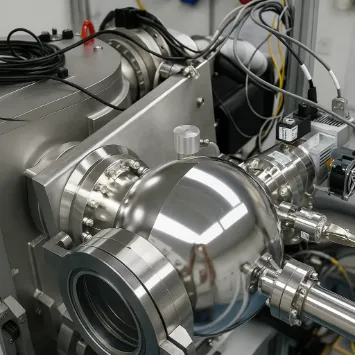

ИССЛЕДОВАТЕЛЬСКИЕ УСТАНОВКИ ДЛЯ ВЫСОКОТЕХНОЛОГИЧНЫХ ПРИМЕНЕНИЙ

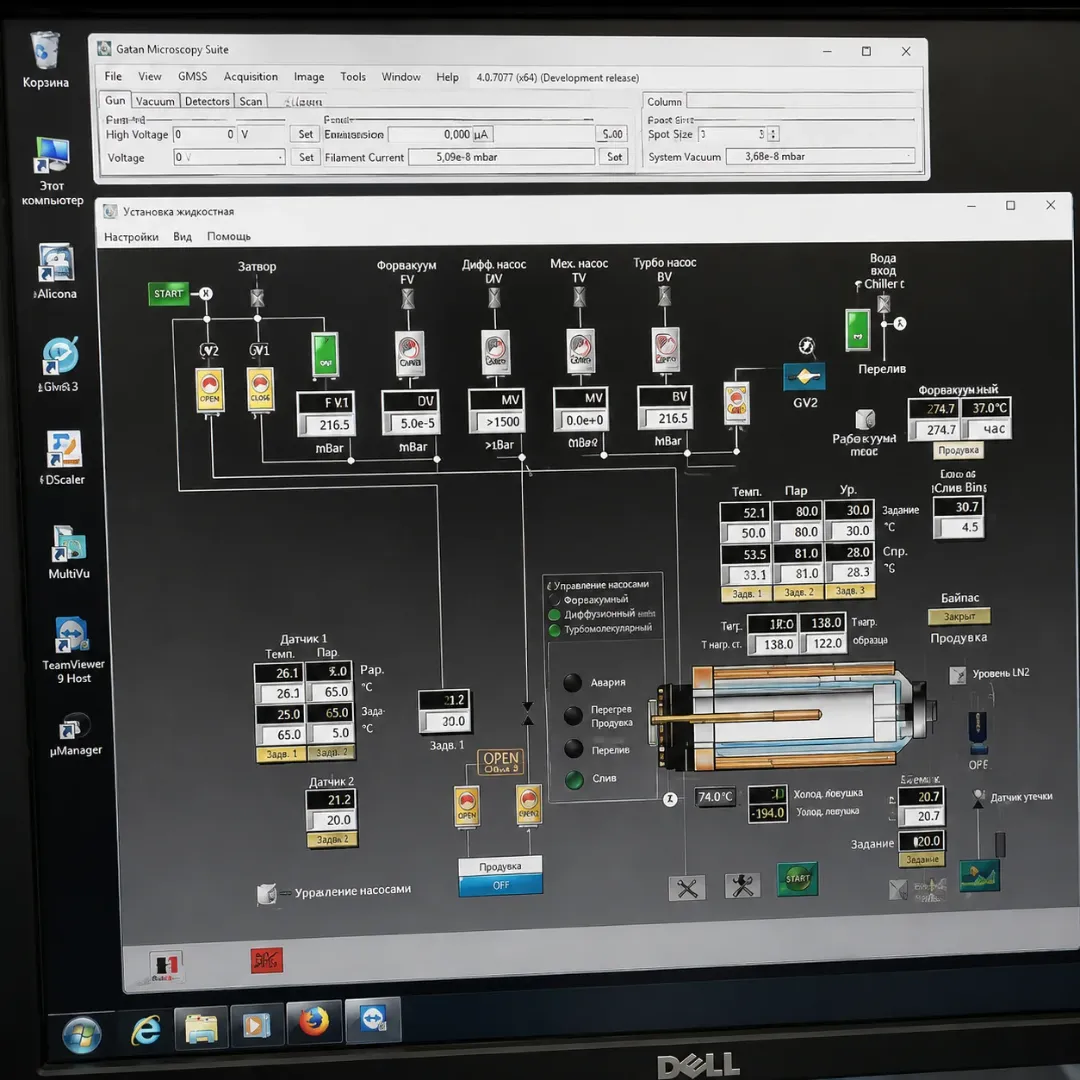

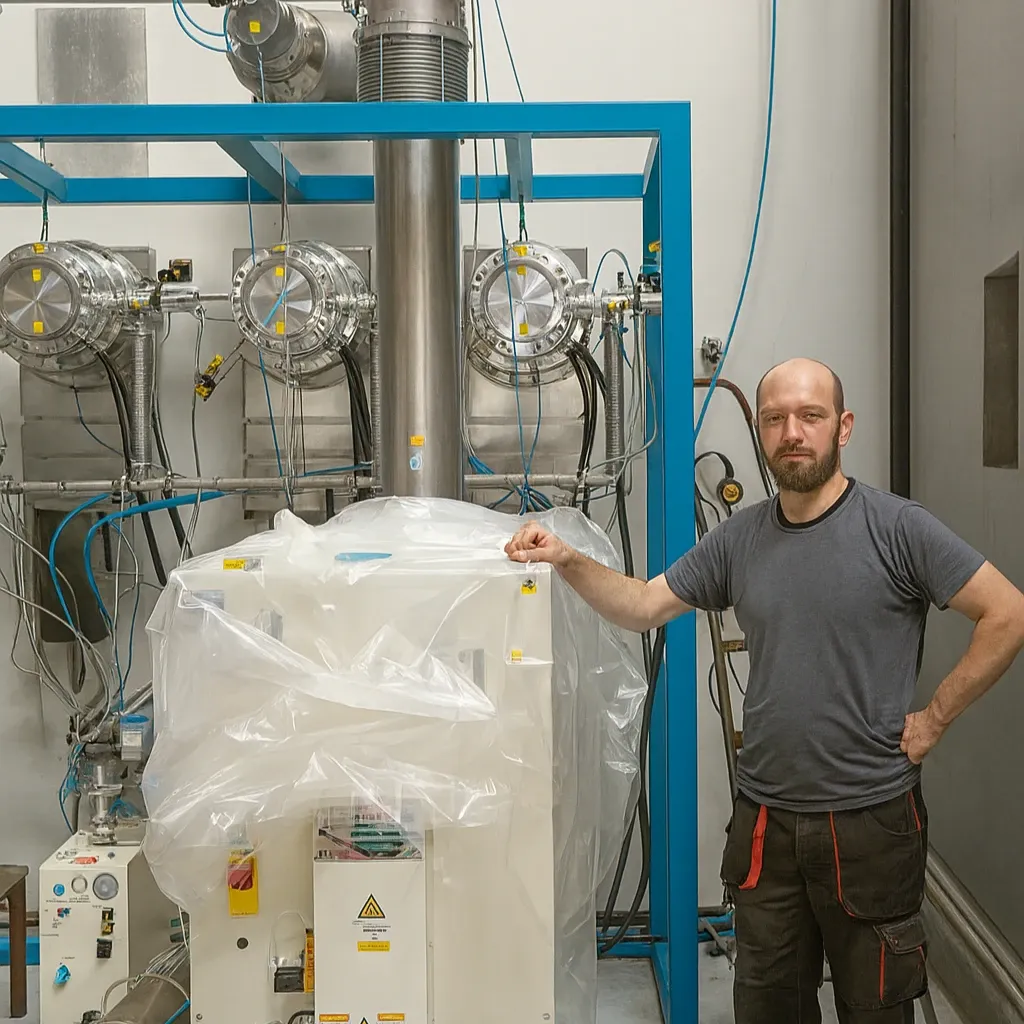

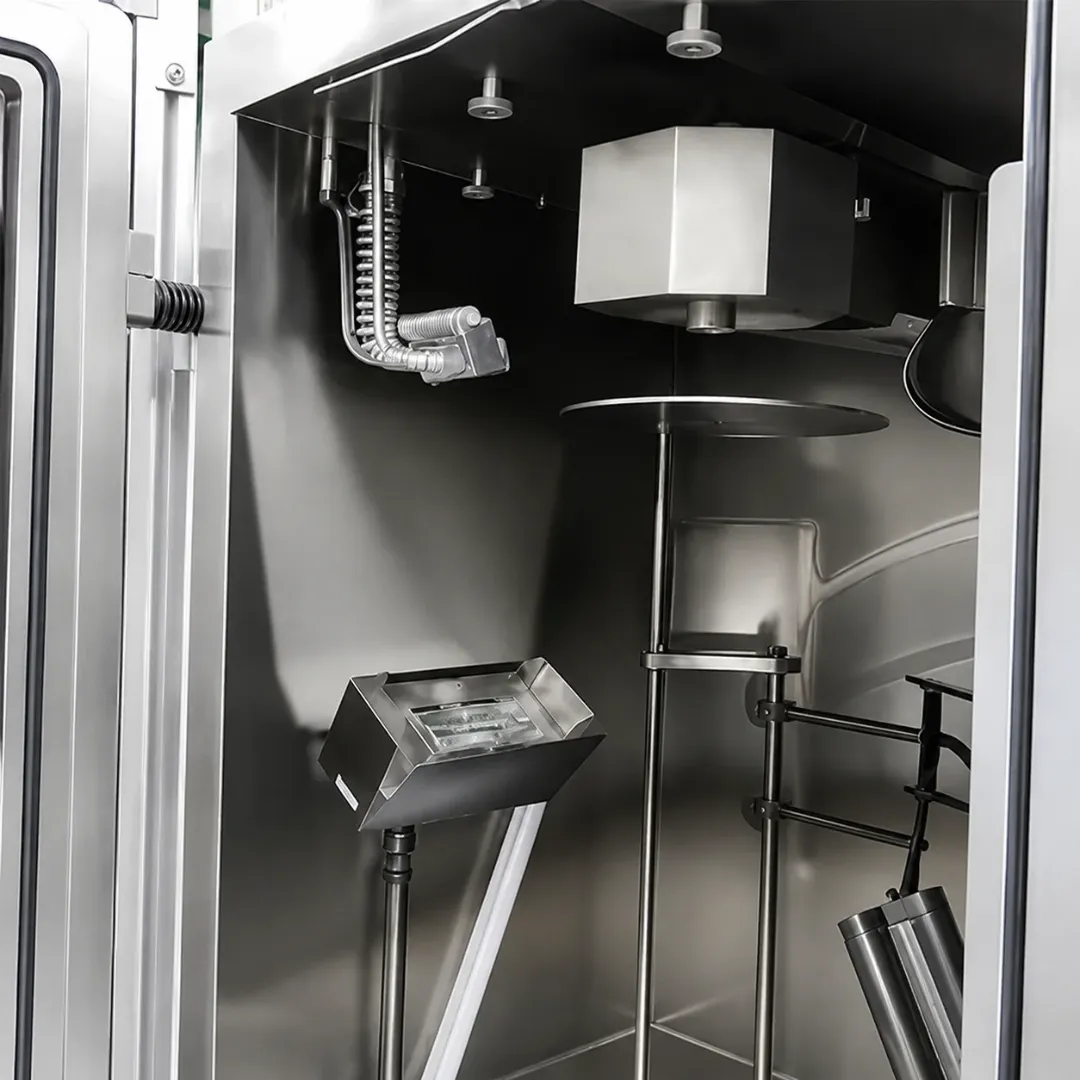

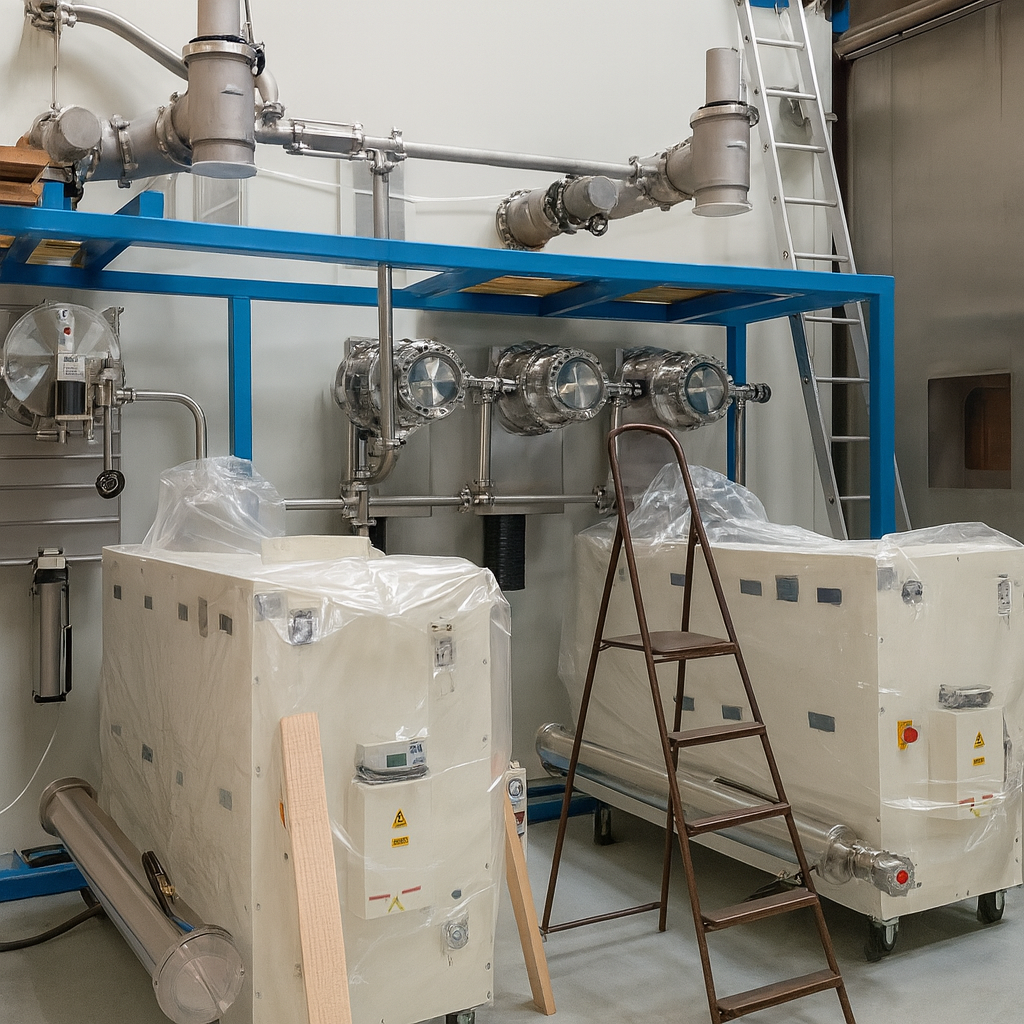

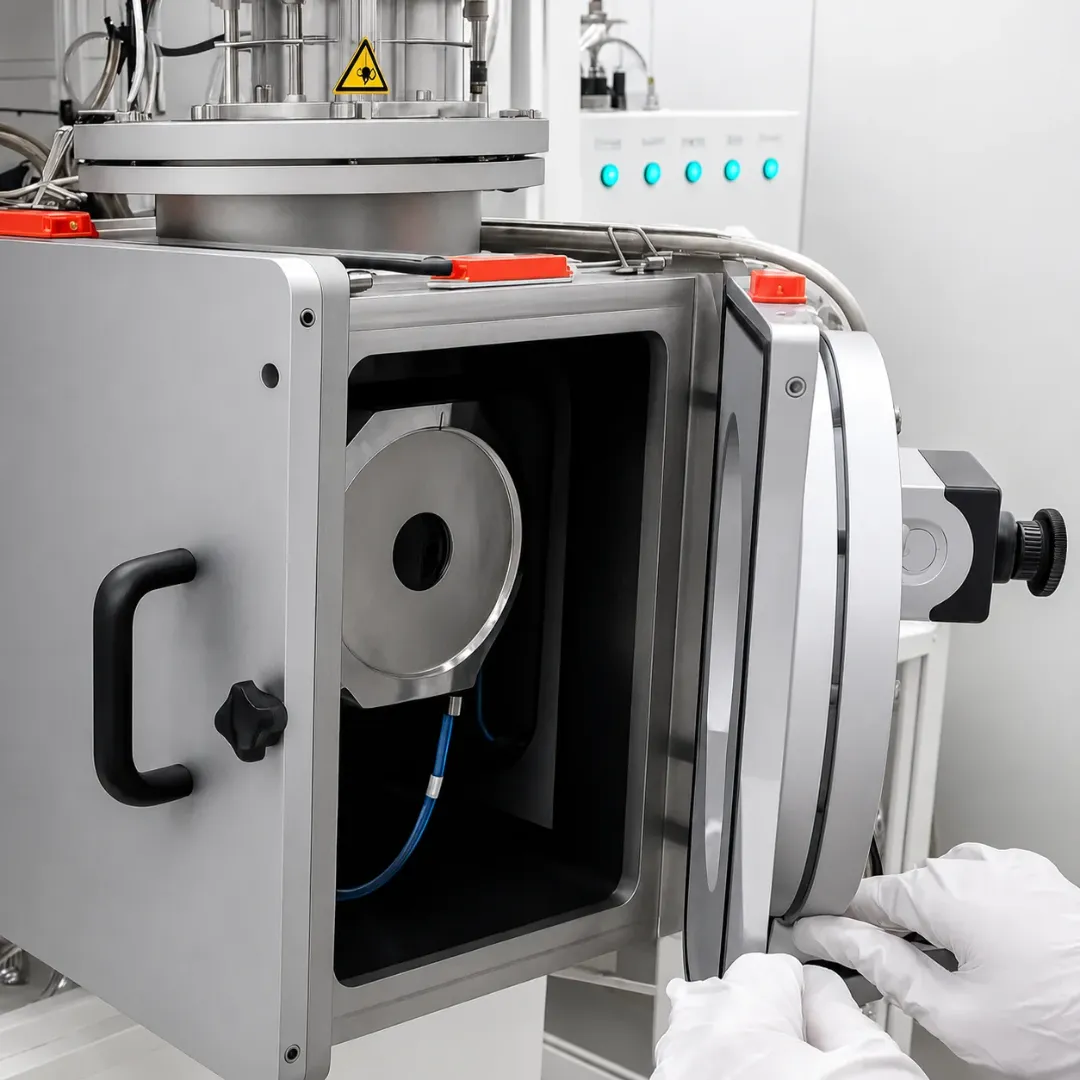

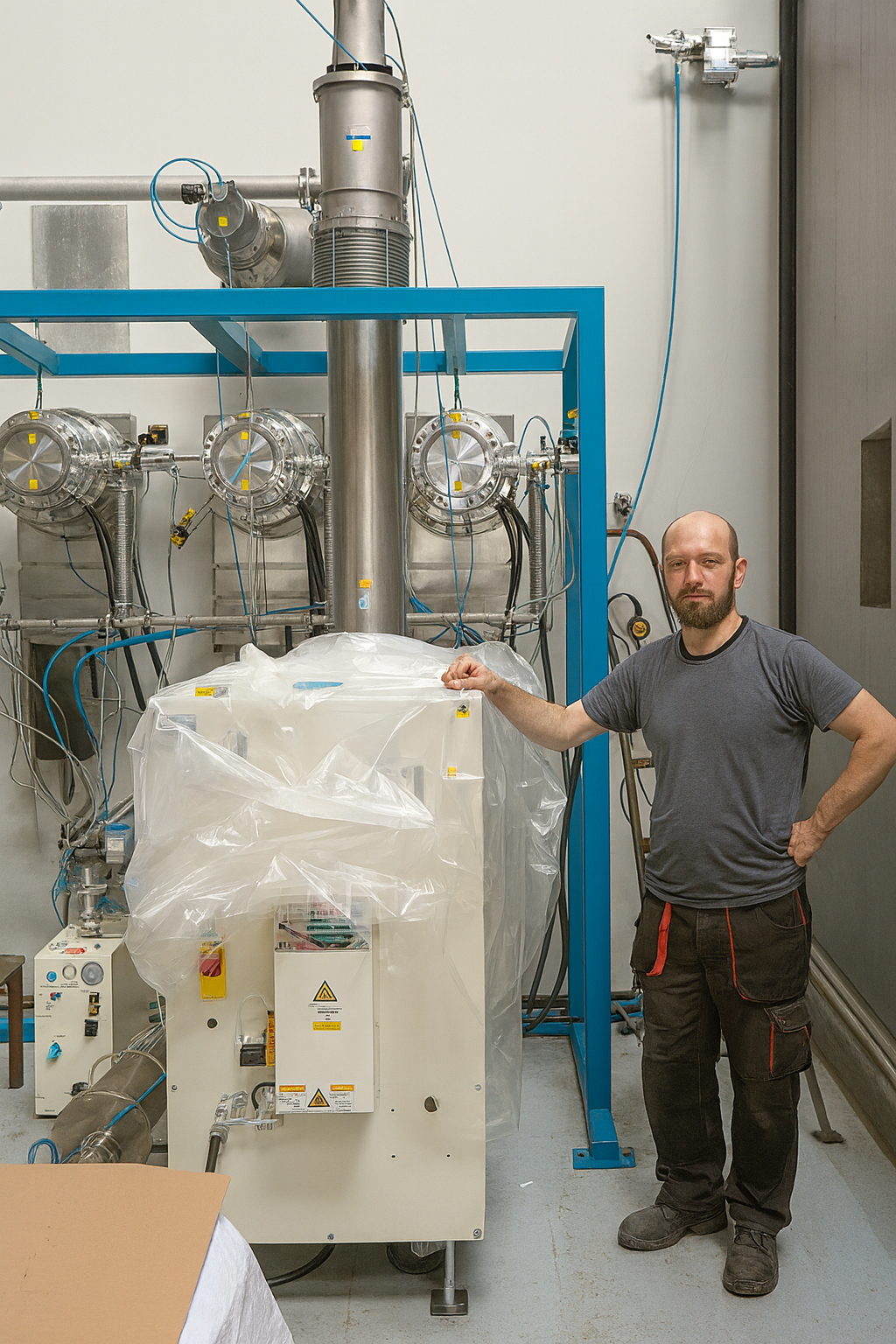

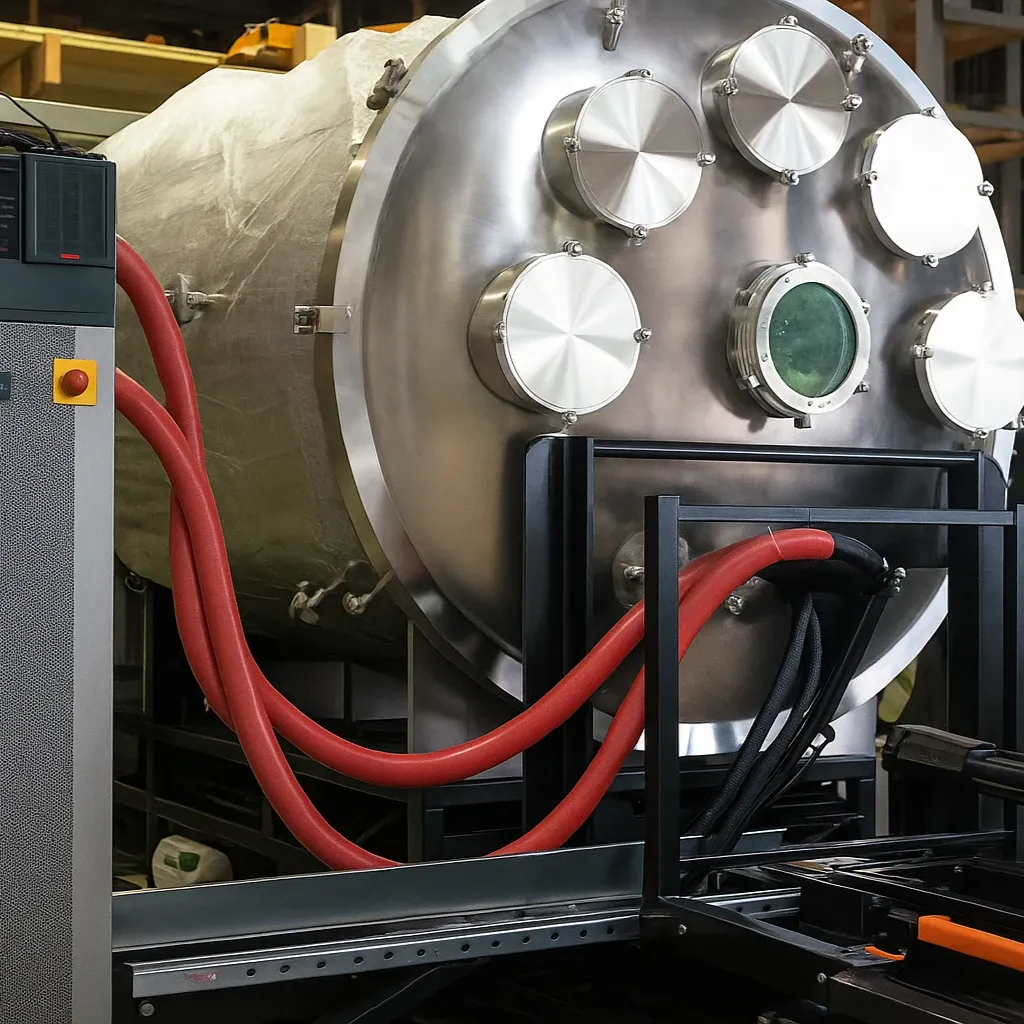

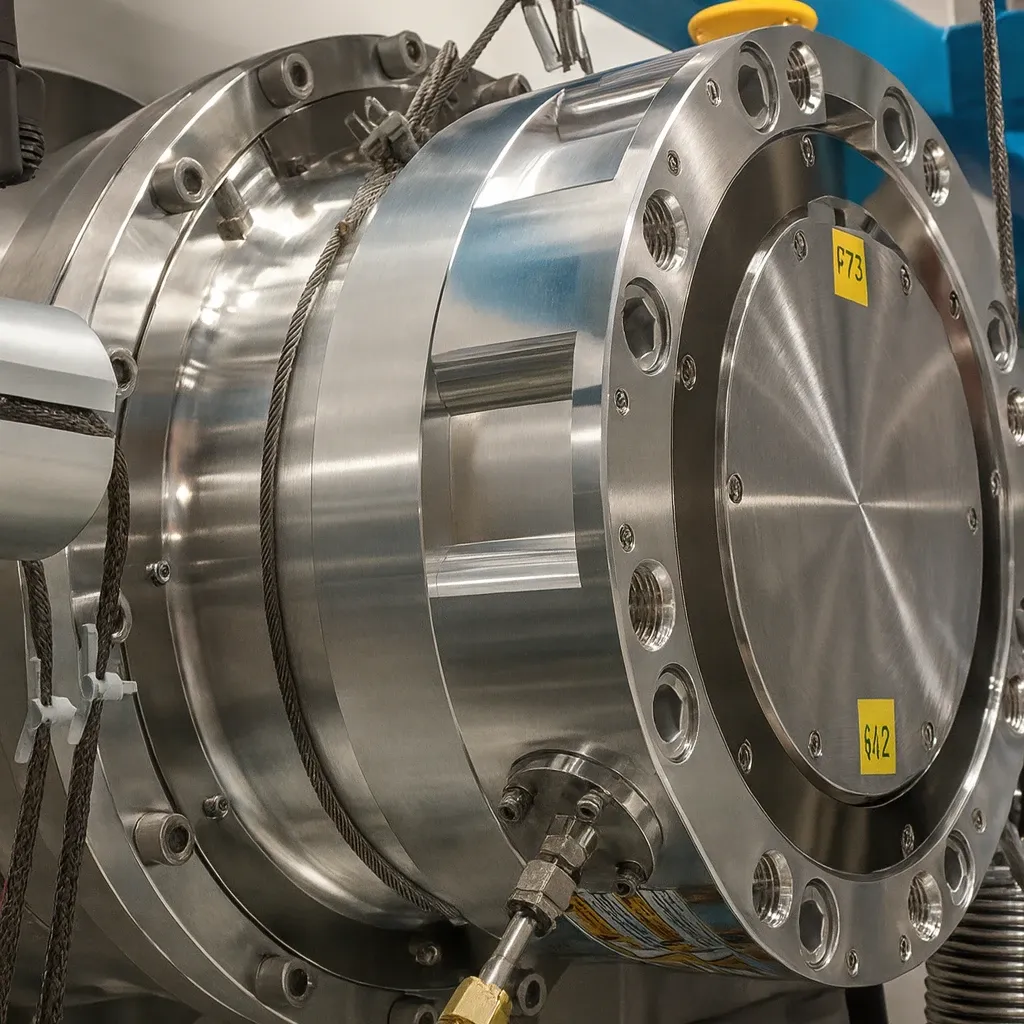

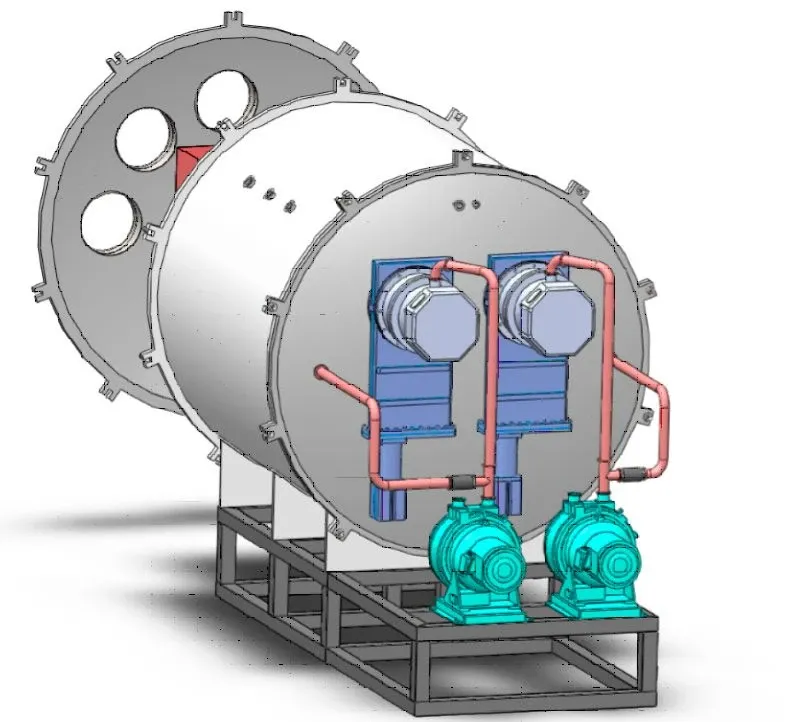

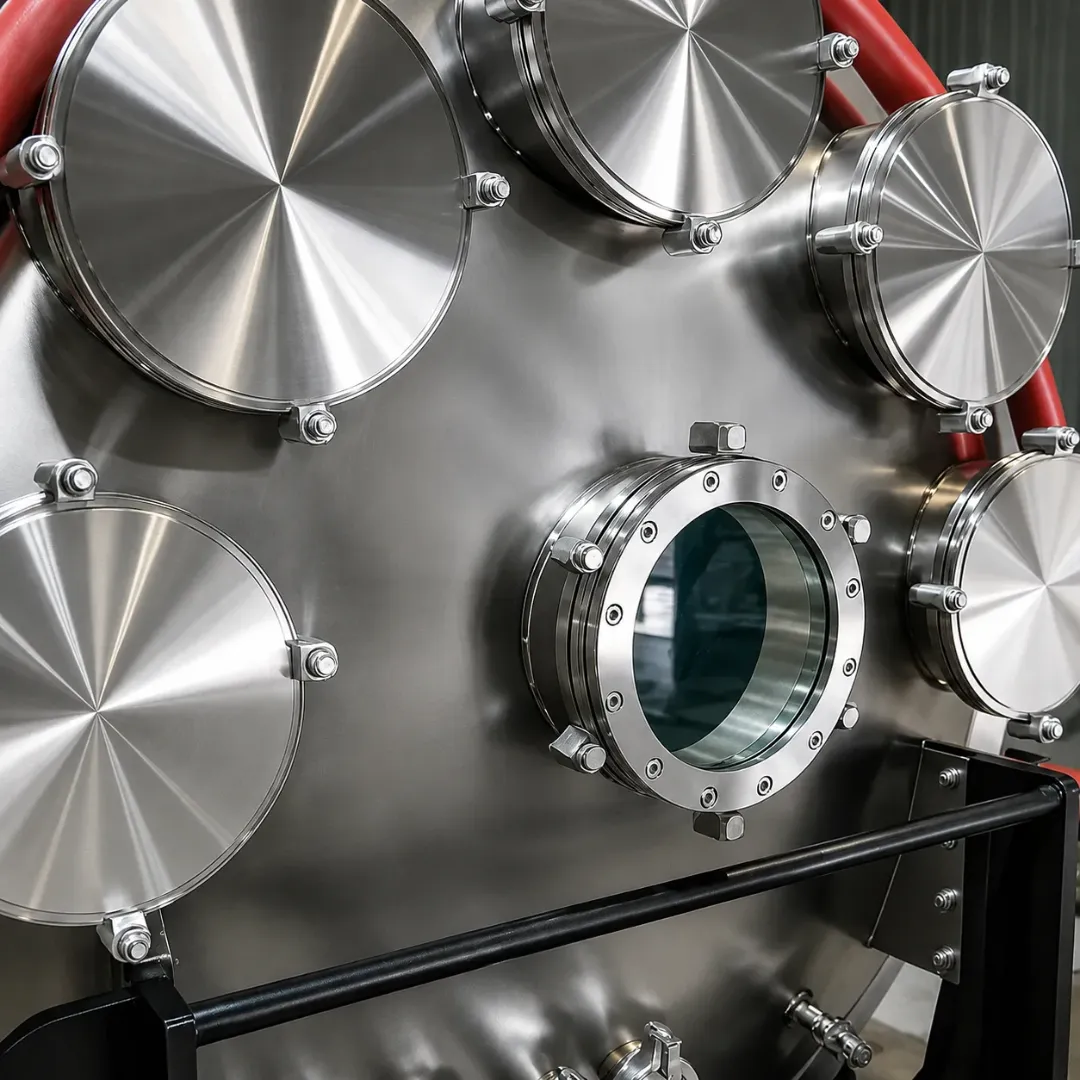

Безмасляная система откачки высоковакуумной технологической камеры объемом 40 м3 с повышенным газовыделением

Система вакуумной откачки, разработанная и смонтированная сотрудниками ГК Криосистемы, обеспечивает выход установки полезным объемом 40 м3 с атмосферного на рабочее давление (1х10-4 Торр) менее чем за 20 минут.

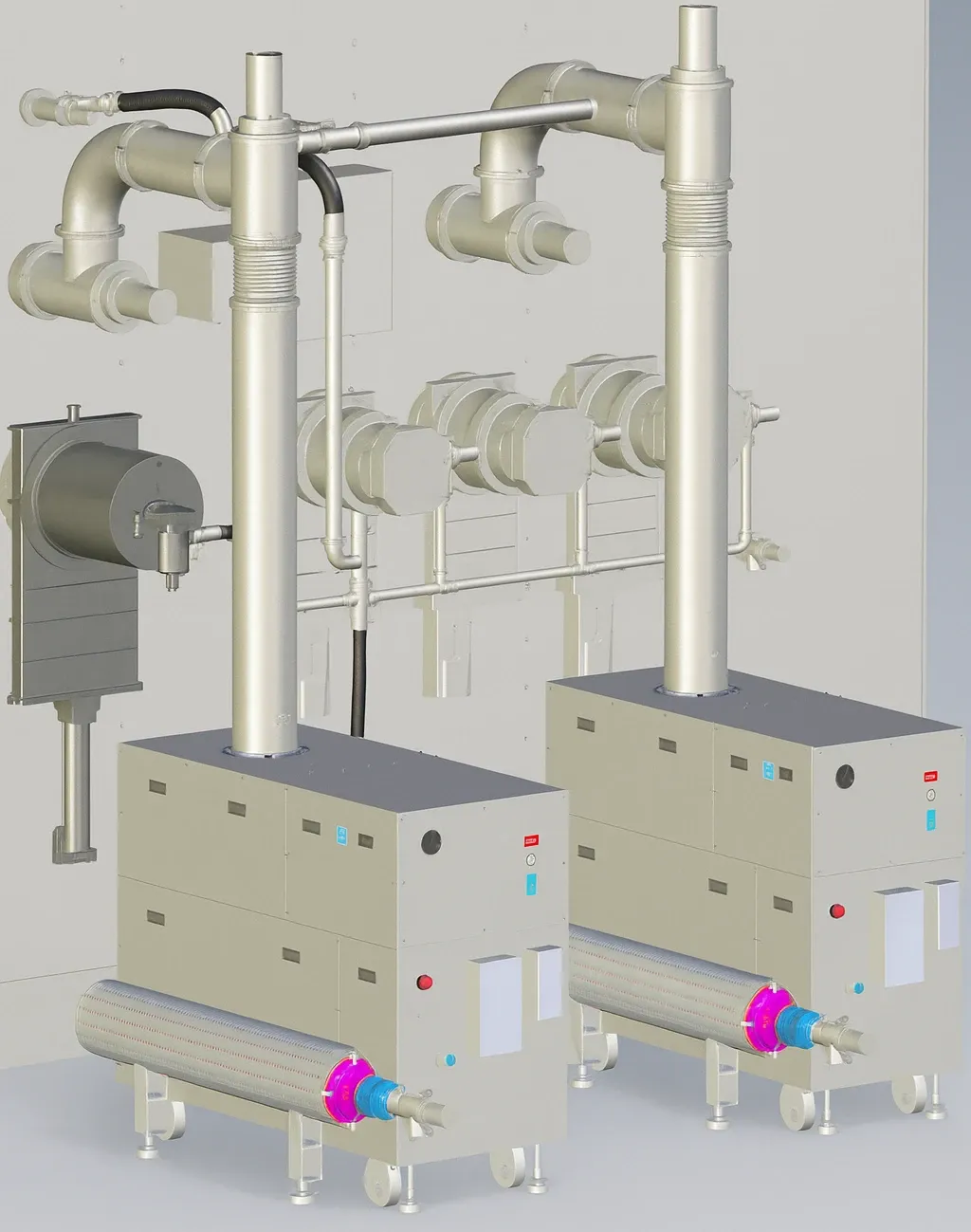

Форвакуумная система откачки камеры выполнена на базе безмасляных винтовых насосов:

  • Насос форвакуумный винтовой Hanbell PD3012 Ду=200 мм, производительность 50 000 л/мин, производство – Тайвань.
  • Насос вакуумный Рутса Kashiyama MU300, производительность 5 000 л/мин производство – Япония.
  • Насос вакуумный спиральный Anest Iwata ISP-90, производительность 90 л/мин производство – Япония.

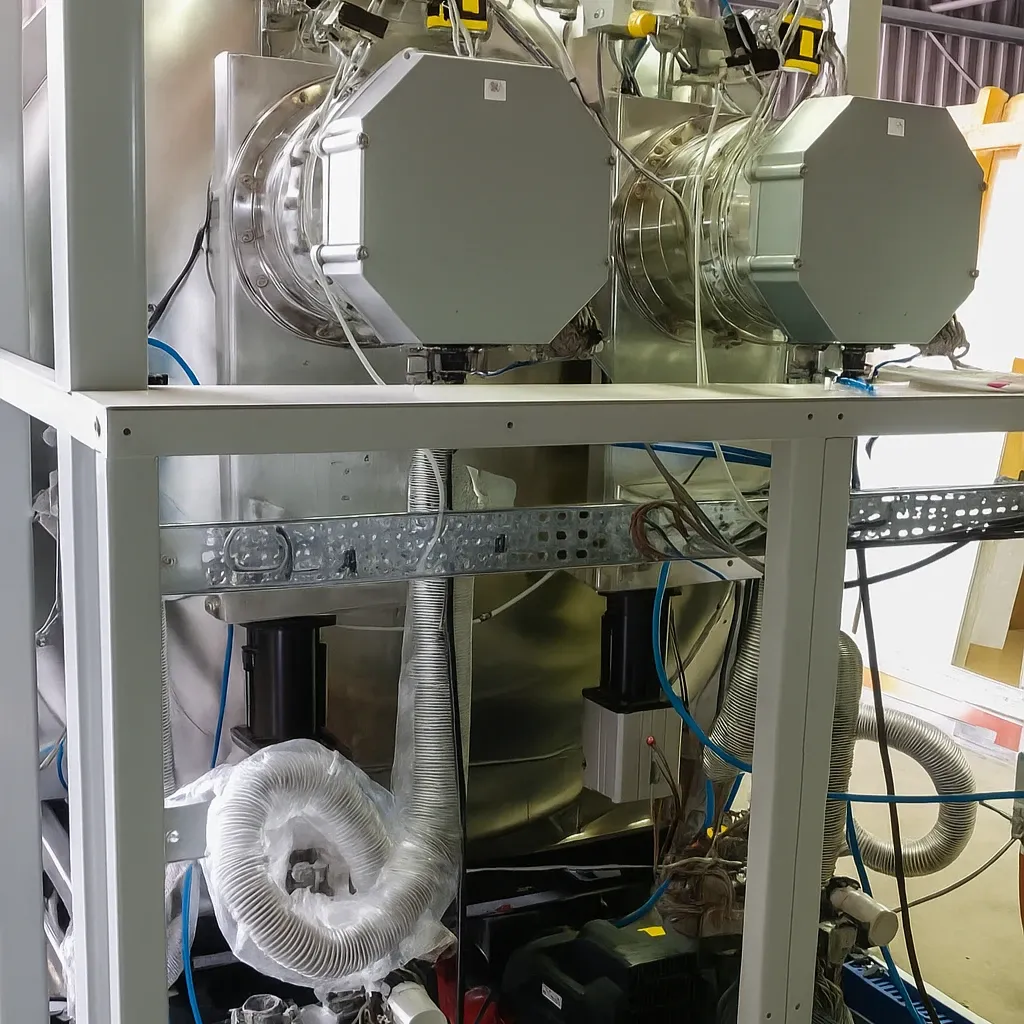

Высоковакуумная система откачки камеры выполнена на базе турбомолекулярных насосов и криогенного насоса с суммарной производительностью, обеспечивающей требуемое время откачки объема вакуумной камеры в соответствии с заданием Заказчика.

  • Насос турбомолекулярный Shimadzu TMP-3304-LM Ду=320 мм, производительность по азоту 3 200 л/с, производство – Япония.
  • Насос криогенный CTI Cryogenics CryoTorr-400 Ду=400 мм, производительность по воде 16 000 л/с, производство – США.

Вакуумная система обеспечивает откачку воздуха и поддержание рабочего давления в камере в во время технологического процесса. Все вакуумпроводы выполнены из нержавеющей стали.

В проекте использована вакуумная коммутационные арматура и производства компании Highlight Tech Corp (HTC):

  • клапаны угловые с пневмоприводом Ду200мм AVBS-ISO200-P2 и др.;
  • затворы с пневмоприводом Ду320мм GVBS-SS-ISO320-P;
  • вакуумные адаптеры и фитинги ISO400, ISO320, ISO200, ISO63, ISO-KF 40 и др., а так же затвор Ду 400мм производства компании GNB G(ISO400)PSOP (Англия).

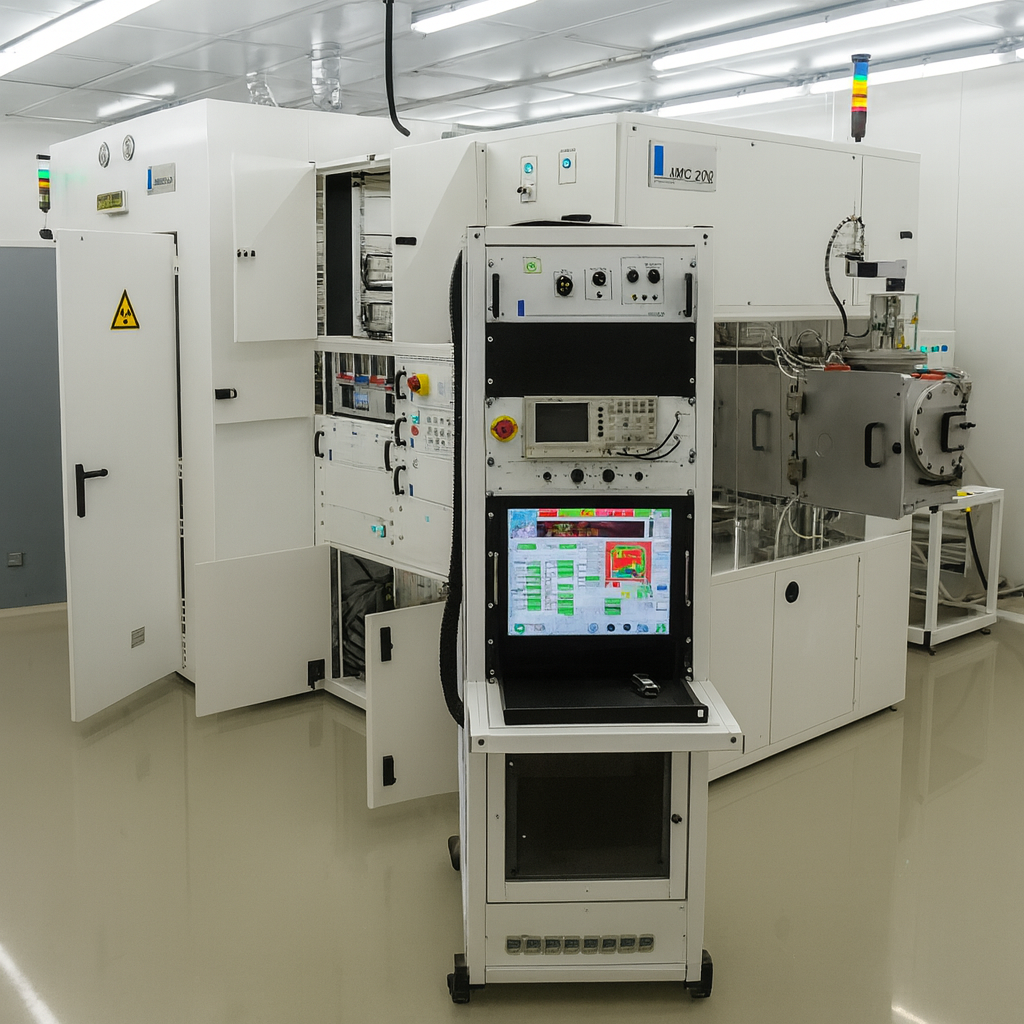

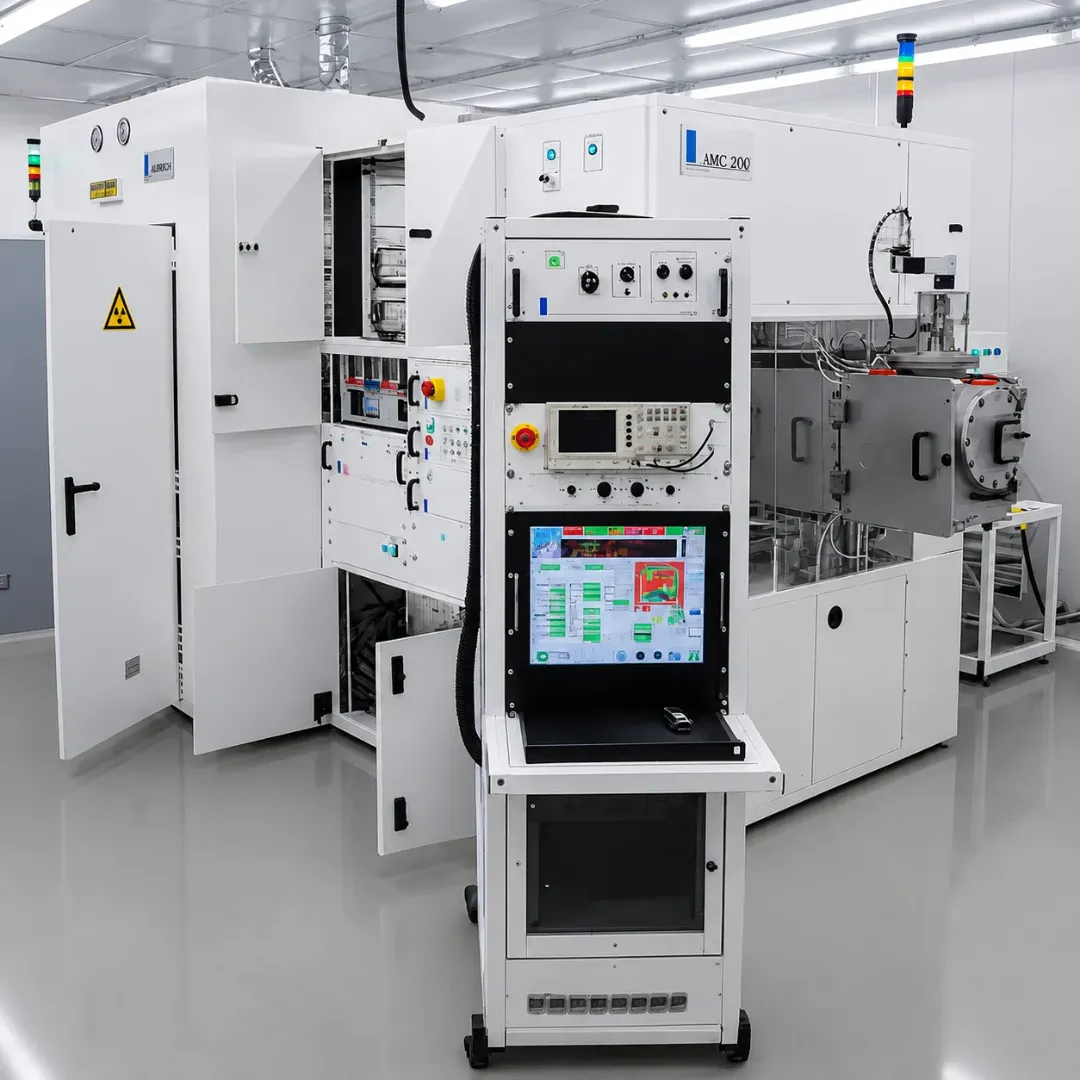

Ионный Имплантер IMC-200 для НПП “Салют”, Нижний Новгород

Производитель: Ионный Имплантер IMC-200 компании IBS (France)

Спецификация

Газовые линии:

  • Линия 1 : (HP) –Neutral
  • Линия 2 :(HP) – BF3
  • Линия 3 : (HP) – Ar
  • Линия 4 : (HP) – N2

Источники:

  • 2 x источника ионов типа Freeman

Диапазон энергий:

  • 30 кеВ – 200 кеВ для однозарядных ионов

Загрузка:

  • Ручного типа (4 пластины на цикл откачки)
  • Пластины от 50 до 150 мм

Внешний вид

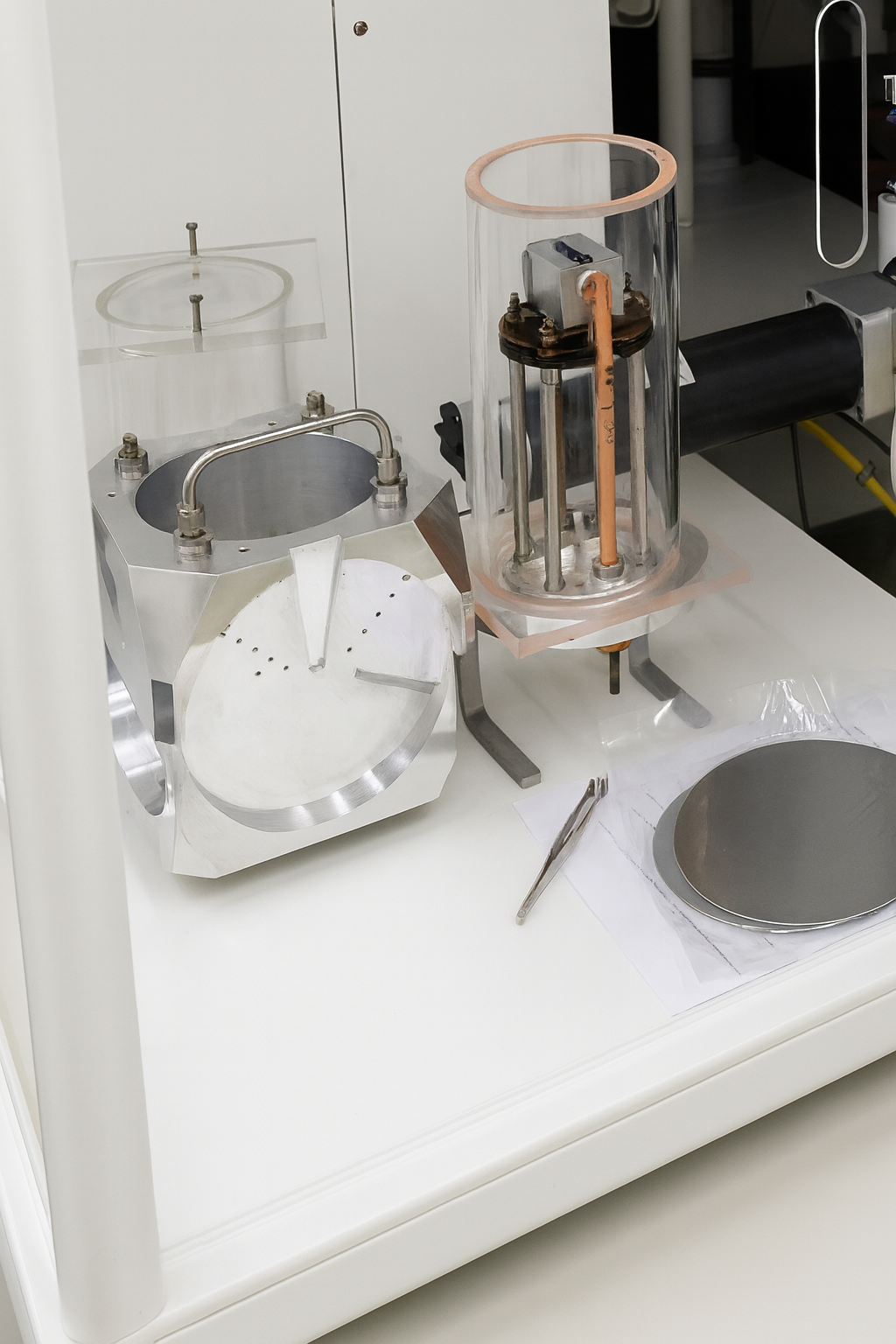

Карусель и источник


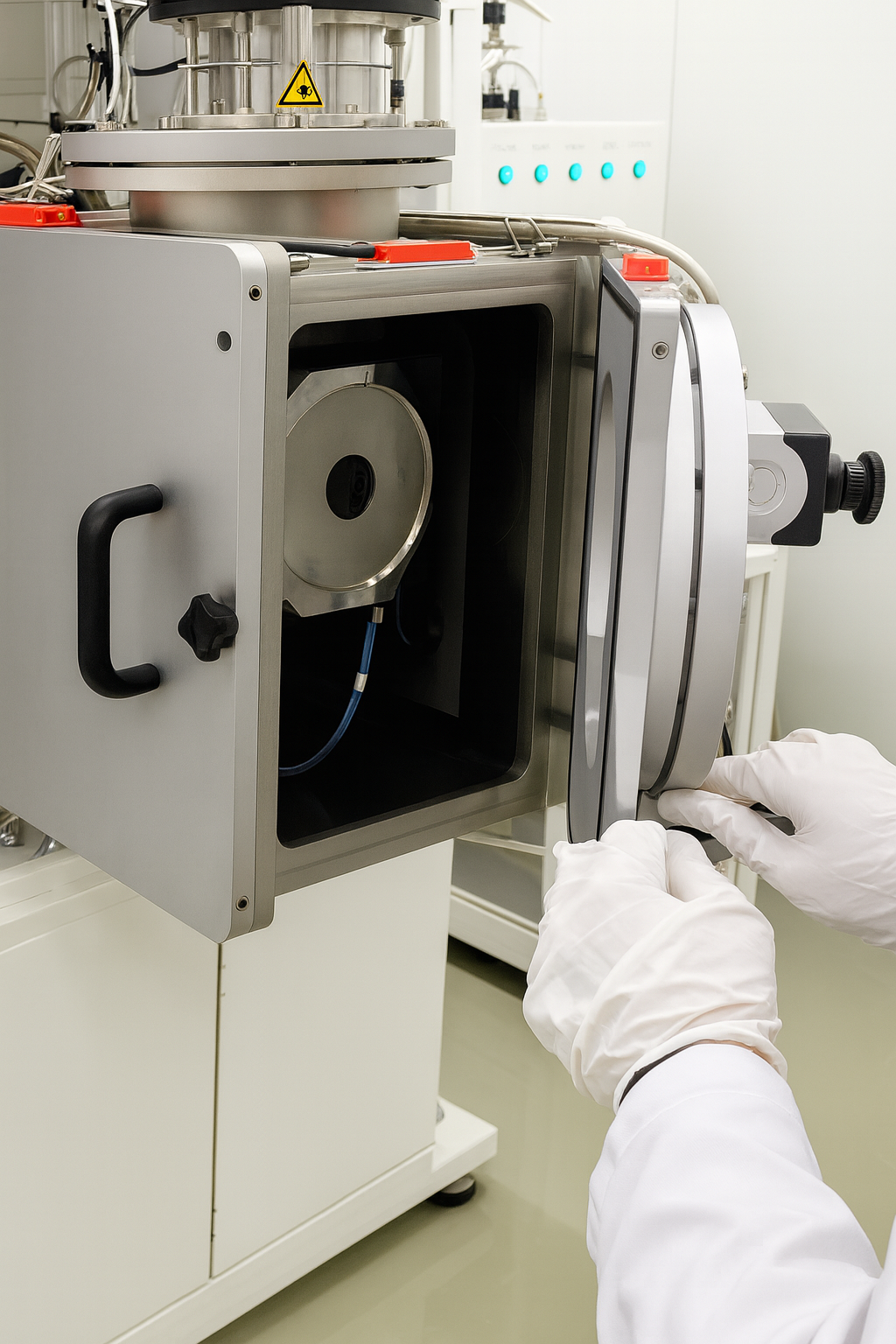

Загрузка пластин на карусель

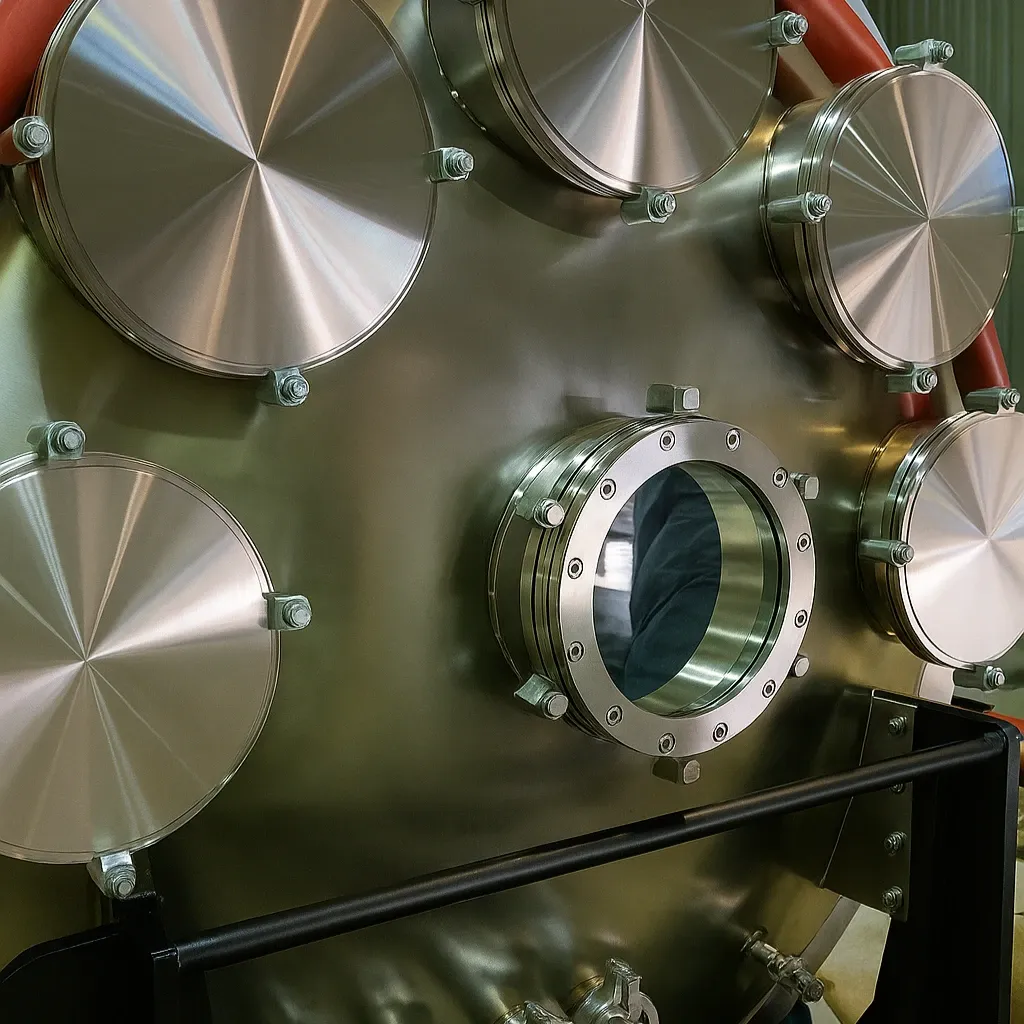

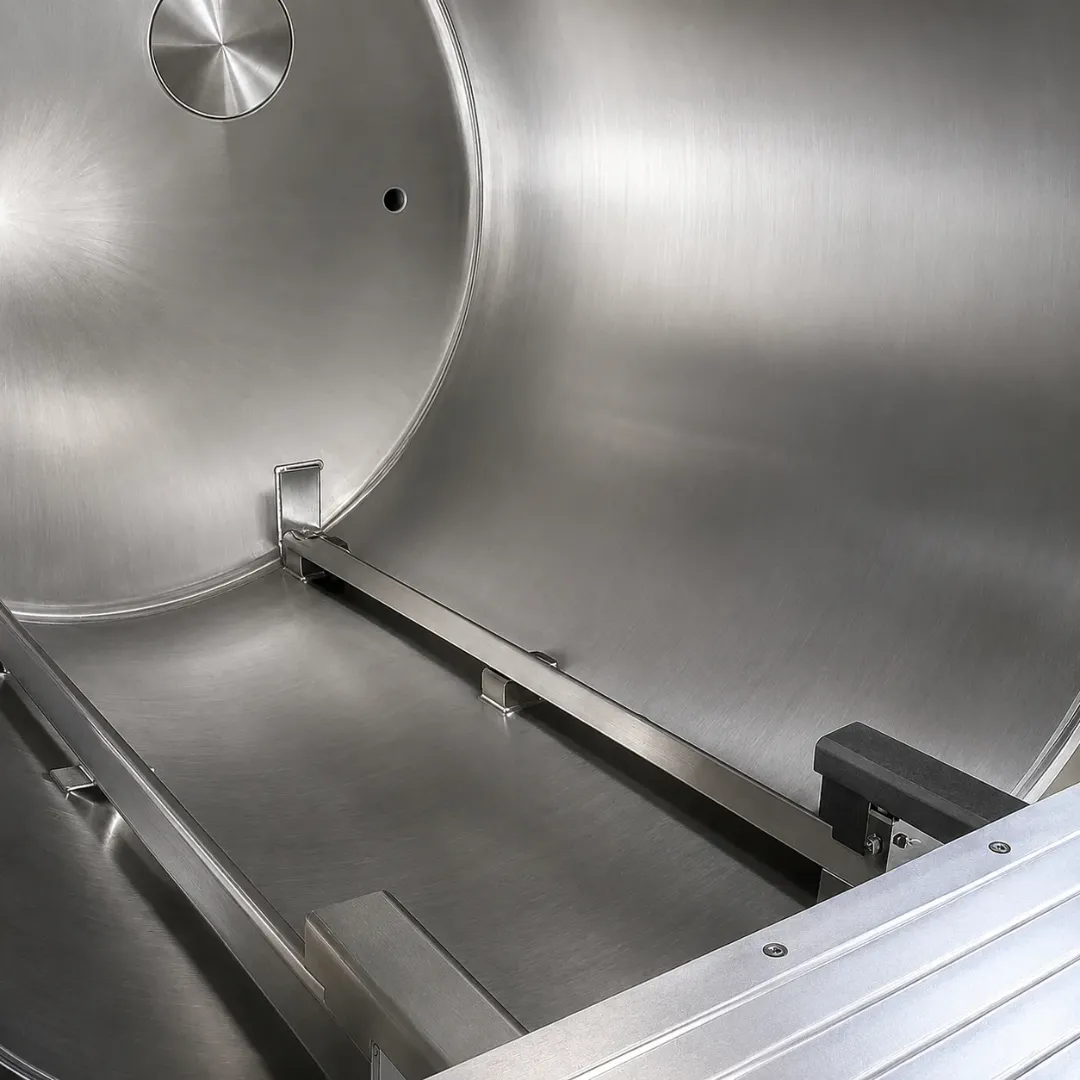

Поставка термовакуумной установки ТВУ-1,5/2304

Комплектация ТВУ:

  • вакуумная камера с термостолом и комплектующие производства HTC (Тайвань);
  • переходная плита для размещения образцов HTC (Тайвань);
  • турбомолекулярные насосы Shimadzu (Япония);
  • спиральные форвакуумные насосы Anest Iwata (Япония);
  • термостат Huber (Германия);

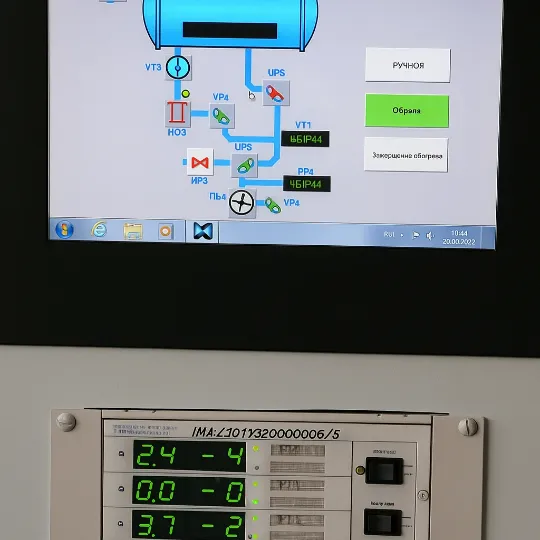

  • автоматизированная система управления на базе ПЛК Siemens;
  • рама установки производства ГК «Криосистемы».

Основные технические характеристики:

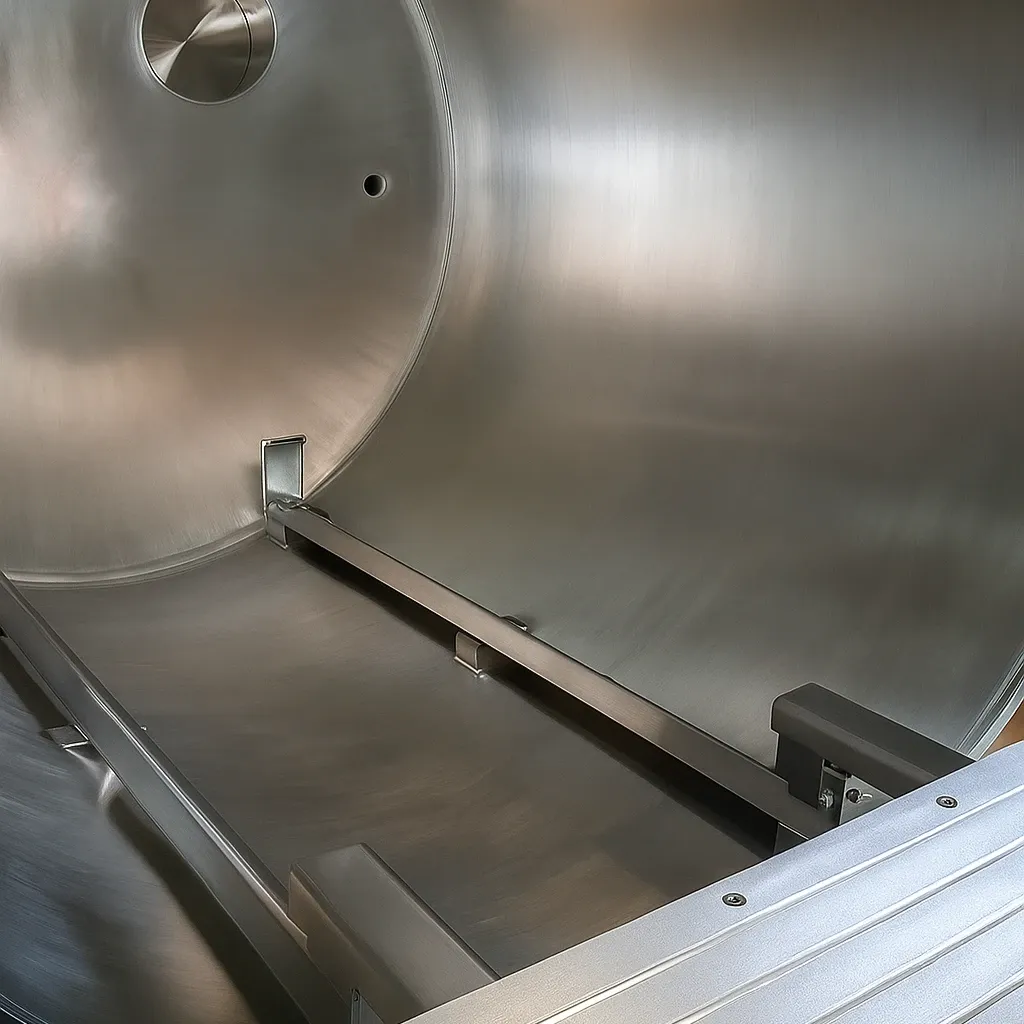

  • габариты камеры: диаметр 1500мм, длина 1500мм;
  • размер термостола: 900х900 мм;
  • предельное остаточное давление – 10-6 Торр;
  • температурный диапазон на термостоле – от – 50 до +70 0 С;
  • равномерность температуры по поверхности термостола – ±1 ˚С (во всем диапазоне рабочих температур);
  • точность поддержания температуры на поверхности термостола: ± 2 ˚С;
  • время непрерывного испытания: более 256 часов;
  • установка оснащена системой точного поддержания давления в камере, системой терморегулирования.

Термостол и переходная плита для размещения образцов произведены компанией HTC одновременно с вакуумной камерой, что исключает возможность любых несоответствий, которые могут происходить при производстве камеры за рубежом, а термостола и плиты –в России. Компания HTC имеет большие производственные возможности, и термостолы HTC отличаются высоким качеством и точностью исполнения, что позволяет гарантированно достичь нужных температурных параметров на термостоле, с высокой точностью.

ТВУ укомплектована надежным оборудованием ведущих мировых производителей. В процессе проработки проекта наши инженеры согласовывали и учитывали технические нюансы, требования и пожелания Заказчика. Установка разработана в индивидуальном порядке по ТЗ и максимально адаптирована под конкретные задачи.

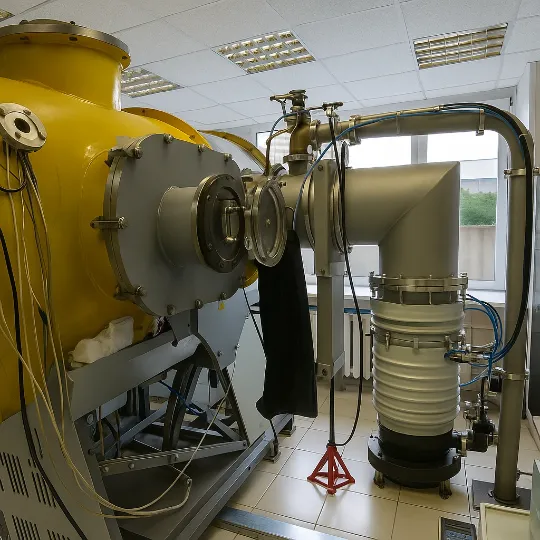

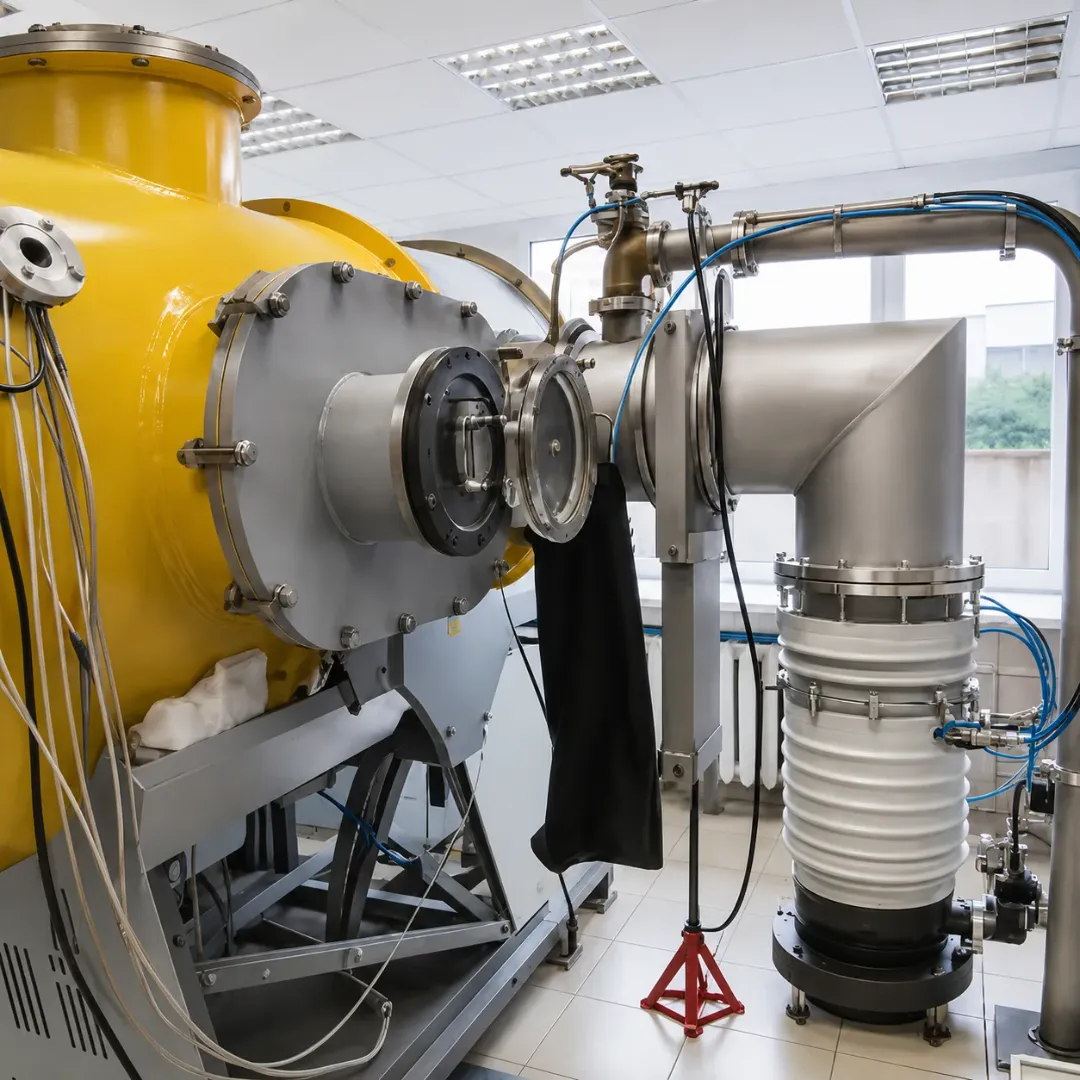

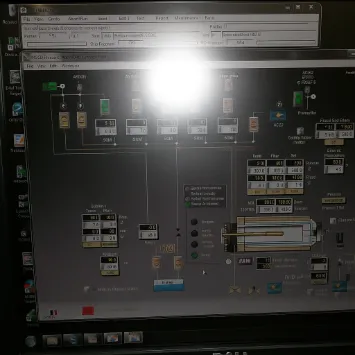

Оборудование лаборатории по исследованию реактивных двигателей малой тяги в одном из исследовательских центров Москвы

Нашей компанией проведено оборудование исследовательскими ваку­умными установками лаборатории в одном из исследовательских центров в области аэрокосмической техники. В данный момент в данной лаборатории установлено две вакуумных установки.

Работы проводились в три этапа, по мере поступления финансирования Заказ­чику и изменения требований к системам по результатам уже проведенных исследо­ваний. При этом по завершении каждого этапа Заказчик получал завершенные, гото­вые к эксплуатации системы.

На первом этапе была разработана, изготовлена и запущена в эксплуатацию вакуумная установка для испытаний прототипов ионных двигателей. Ваку­умная камера была изготовлена по ТЗ заказчика. В подвальном помещении, находящемся под лабораторией, были установлена система форвакуумной от­качки (используется сухой вакуумный на­сос Kashiyama MU-1203), чиллер и ком­прессор для питания пневмосистемы. Фор­вакуумная линия и прочие коммуникации были протянуты до основной камеры. Для высоковакуумной откачки на камере был установлен криогенный насос CTI Onboard 400. Управление всей системой откачки ав­томатизировано, осуществляется с сенсор­ного монитора, установленного на стойке управления. Предусмотрены режимы ав­томатической откачки и ручной режим. В ручном режиме управления с сенсорного экрана осуществляется непосредственное управление каждым элементом системы откачки, но для защиты от ошибочных действий предусмотрены блокировки. Непосредственно под вакуумной камерой было подготовлено место для размещения высоковольтного оборудования Заказчика, для чего смонтировано защитное ограждение с обесточиванием высоковольтного обо­рудования при снятии ограждения.

На втором этапе проведена замена вы­работавшей ресурс системы откачки на имевшейся в данной лаборатории вакуум­ной установке. Факти­чески заменена вся ва­куумная система за ис­ключением непосредственно вакуумной камеры. Установлен новый диффу­зионный насос, заменен высоковакуумный затвор, для форвакуумной от­качки (также в подвальном помещении) установлен насос Kashiyama MU-603, смонтирована новая форвакуумная линия. Форвакуумные линии обоих установок были соединены, что позволяет в случае неисправности одного из насосов использовать один форвакуумный насос на обе установки. В под­вальном помещении установлен еще один чиллер для охлаждения данного оборудования. Управление данной установкой также автоматизировано, сис­тема управления аналогична системе на первой установке. Также в подвальном помещении установлен дополнитель­ный компрессор и система воздухопод­готовки (осушки) для обеспечения про­дувки форвакуумных насосов и регене­рации крионасоса.

На третьем этапе проведена до­работка первой установки. За счет уста­новки дополнительной секции увеличен объем вакуумной камеры. Всвязи с уве­личением плановой газовой нагрузки, установлены дополнительные высоко­вакуумные насосы – турбомолекулярный и и специализированный ксеноно­вый крионасос. Для съема тепловой нагрузки в ка­мере установлены водо­охлаждаемые экраны. В подвальном помещении установлен чиллер повы­шенной холодопроизво­дительности, с размещен­ным на улице внешним блоком. Всвязи с изменением системы откачки также переработана система управления.

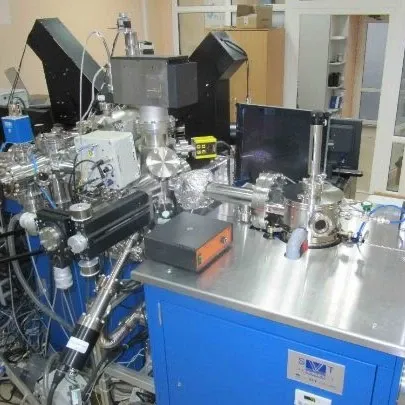

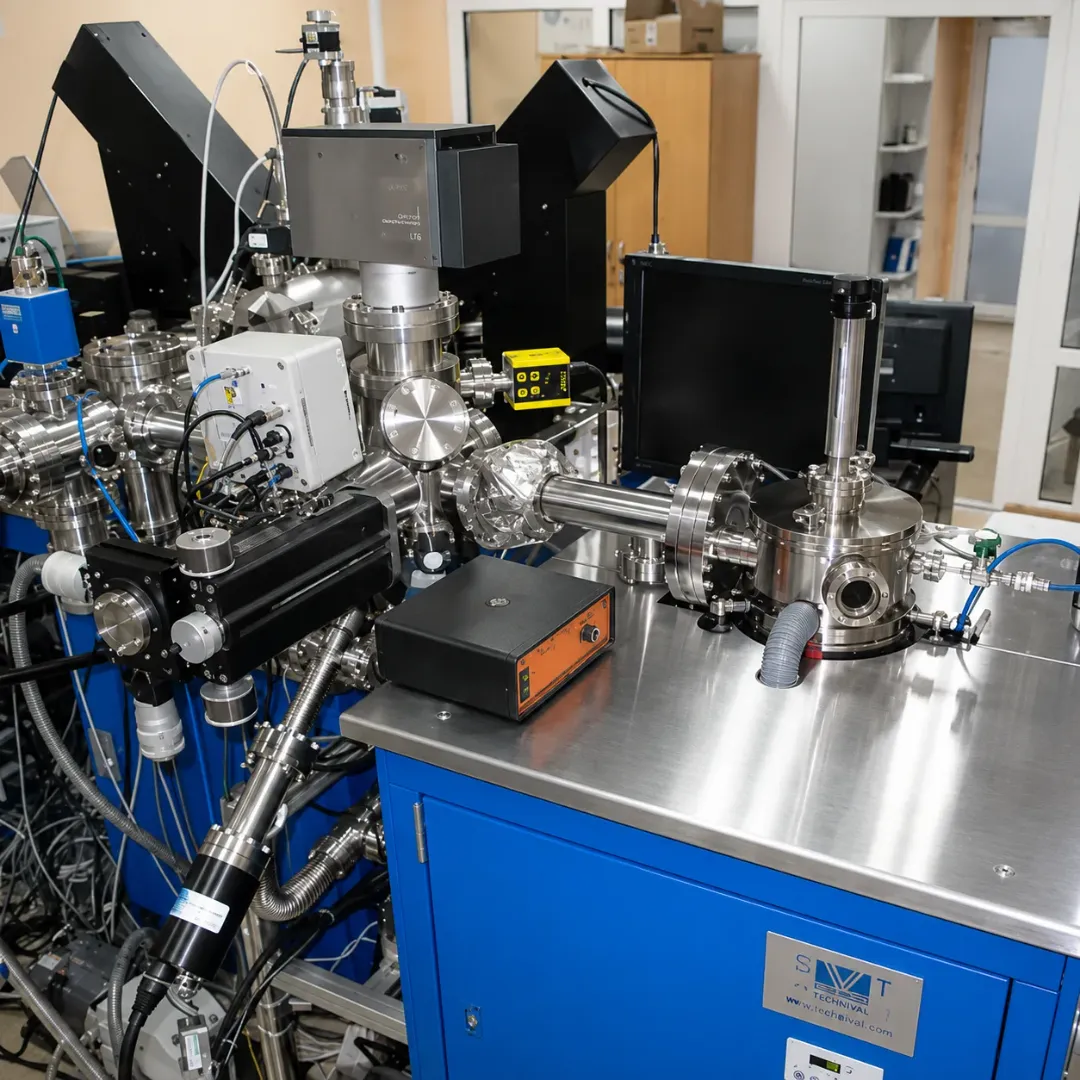

Запуск в эксплуатацию установки электронно-лучевого осаждения тонких пленок

Установка изготовлена израильской компанией VST, имеет в составе электронно-лучевой испаритель на 6 карманов, ионную пушку и специальный подложкодержатель с возможностью охлаждения образцов до -30oС и поворотом образца на угол ±90o по отношению к источнику. Откачка полностью сухая и состоит из криогенного насоса и спирального насоса компании Anest Iwata.





В настоящее время на установке проведено тестовое осаждение сверхпроводящей пленки титана, заказчик весьма доволен полученным с первой же попытки результатом.

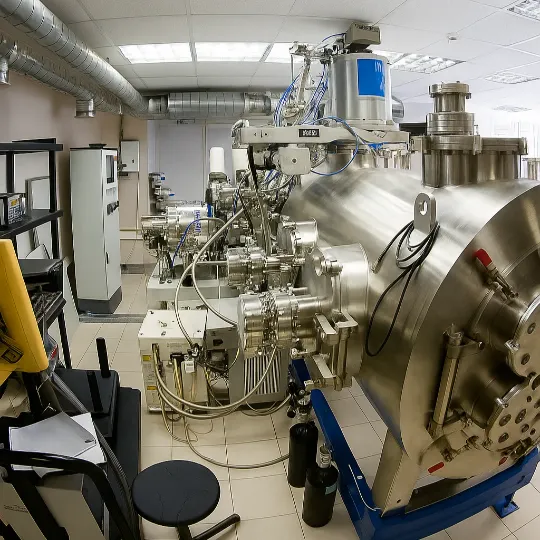

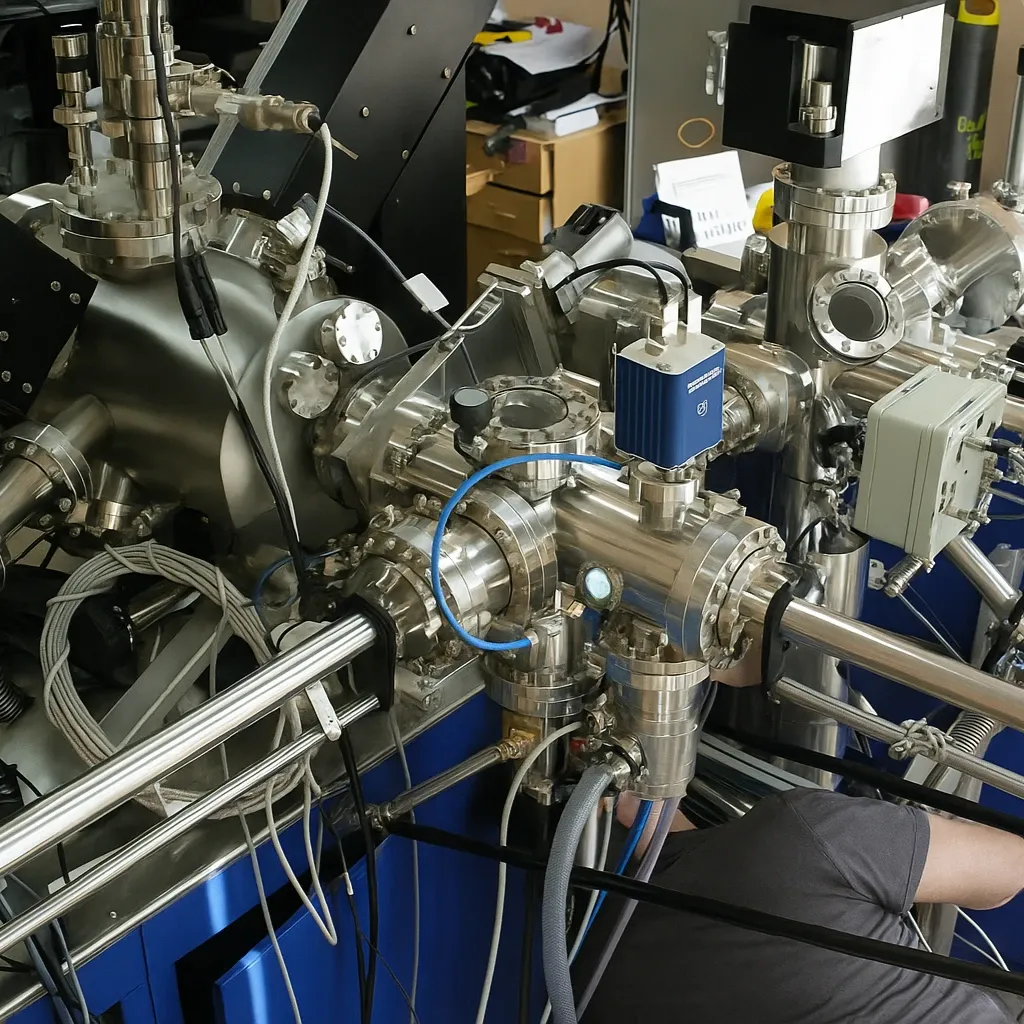

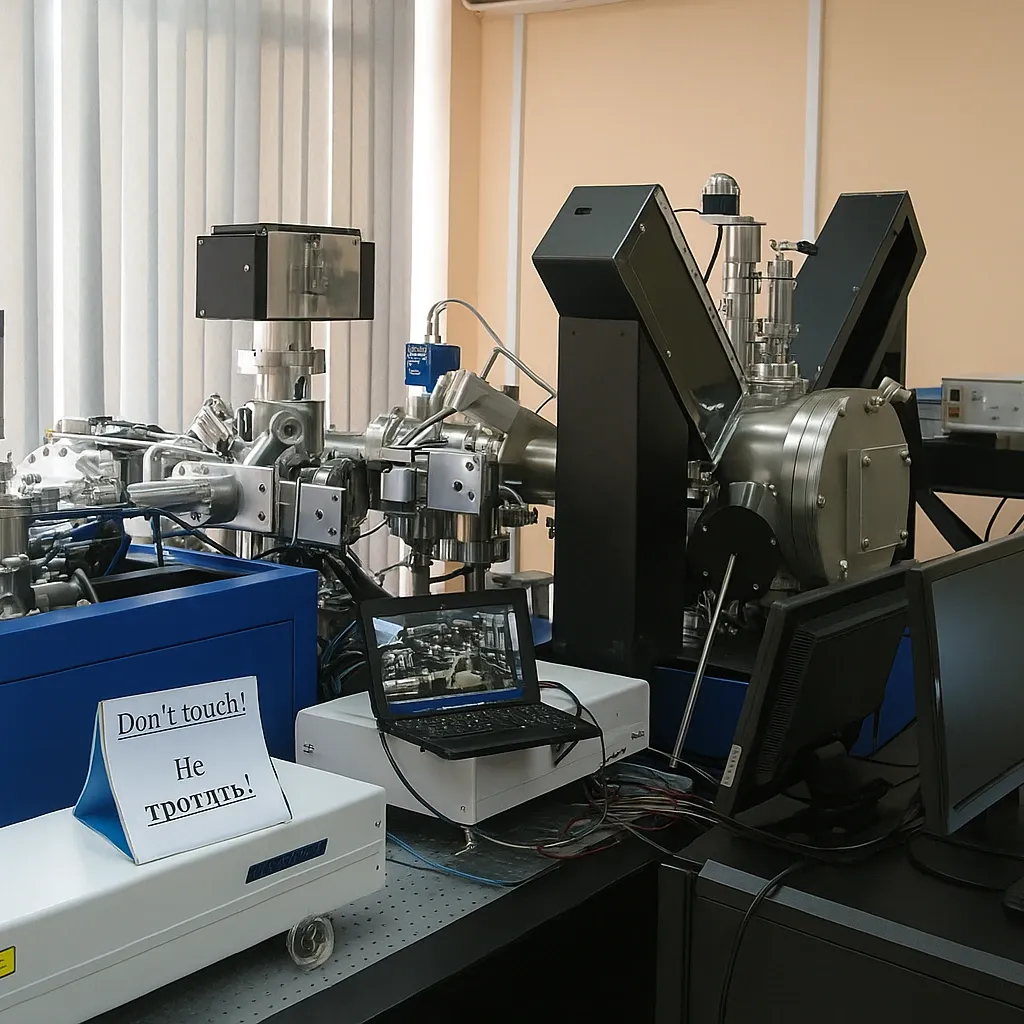

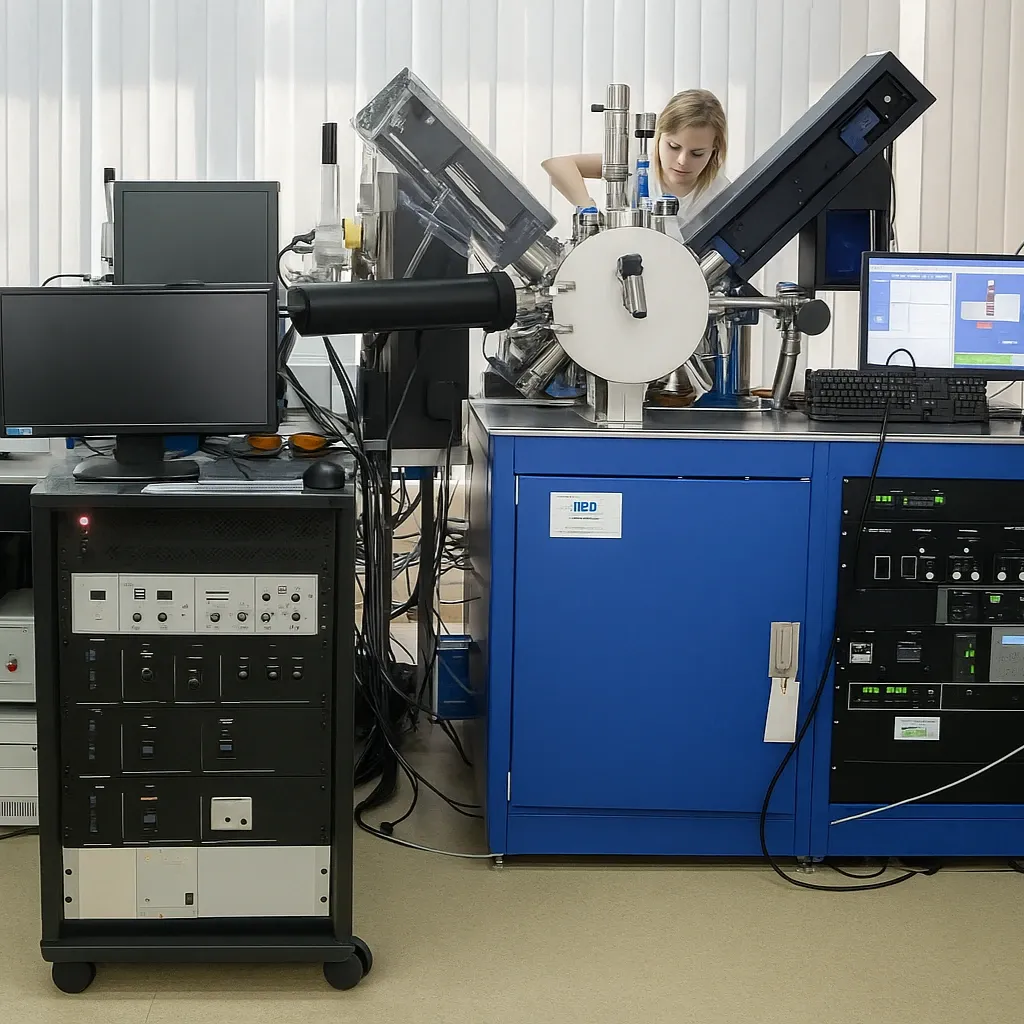

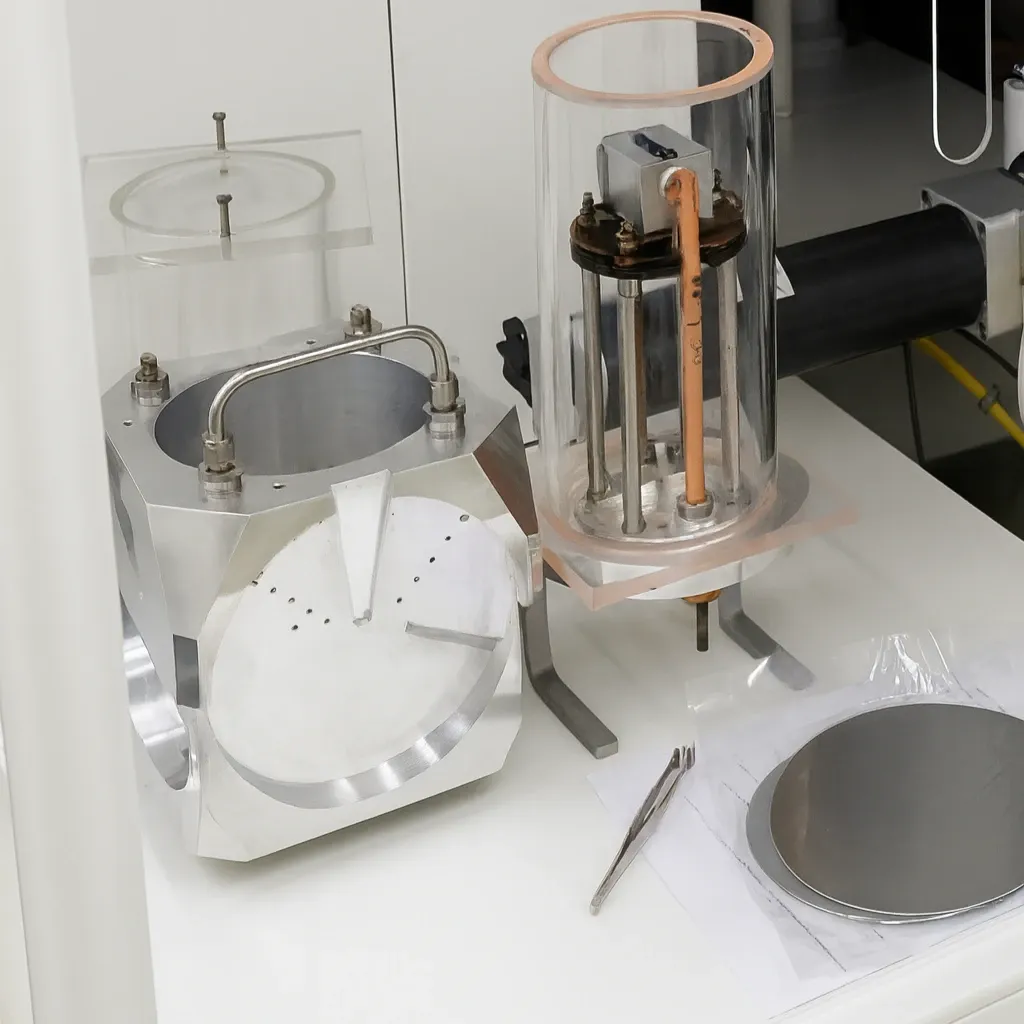

Интеграция нескольких установок в общий комплекс под задачи заказчика

В состав комплекса входят: установка пульсационно – лазерного осаждения с 2я каналами ввода излучения, магнетроном., RHEED пушкой, установка атомно-слоевого осаждения, между ними смонтирована установка спектроскопии вторичных ионов. Образец после загрузки в шлюз может быть перемещен в ростовую камеру, и затем нанесенный слой исследован на установке SIMS. При интеграции были решены задачи по предотвращению загрязнения SIMS при транзите образца и исследовании слоев наносимых в ALD.

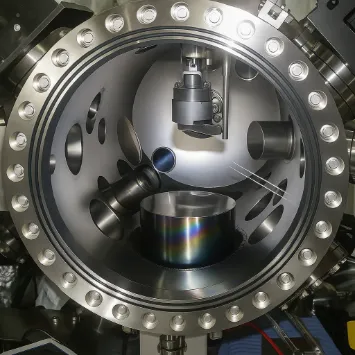

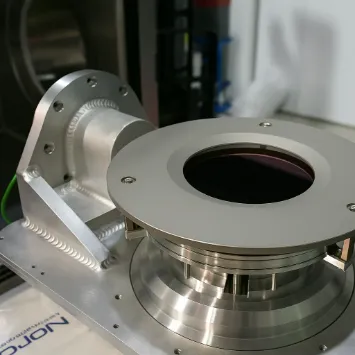

Открытая для доработки ростовая камера установки PLD

Идет установка токовводов, окна ввода излучения для второго канала и ремонт магнетрона. Видны манипулятор подложек с нагревателем (сверху) и карусель мишеней, справа экран RHEED пушки

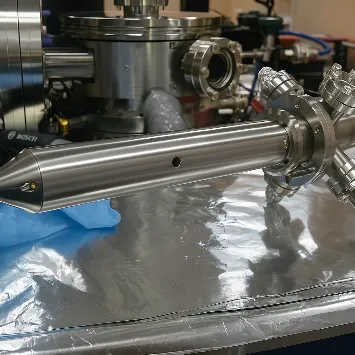

Демонтированная ионная пушка установки SIMS

Ремонт установки ALD после разрыва выхлопного патрубка, доработка силовой схемы камеры

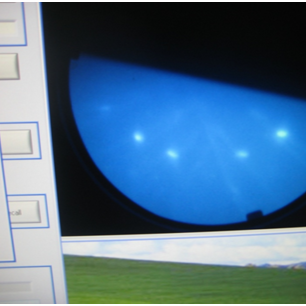

Экран работы RHEED пушки дифракция электронов на решетке кремния





Полученный масс-спектр с образца алюминиевой фольги


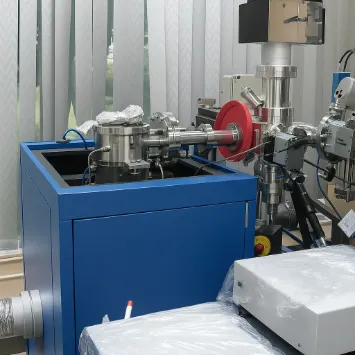

Запуск в работу времяпролетный масс-спектрометр на вторичных ионах

Задача Заказчика:

Заказчик создал источник плазмы и ему требовалось проанализировать наличие и момент появления высокоэнергетичных ионов из источника.
Для нас ставилась задача создания времяпролетного масс – спектрометра для определения относительных интенсивностей положительно заряженных ионов исходящих из источника плазмы в диапазоне масс 1-6 a.e.m.
Второй задачей было измерение энергетического распределения этих ионов.
Третья задача – наличие источника ударной электронной ионизации на входе спектрометра для характеризации нейтральных газов в источнике плазмы.

Решение, предложенное Заказчику:

Созданный масс-спектрометр основан на «ортогональной экстракции ионов» при использовании стандартного рефлектрона, дизайн выполнен для сверх-высоковакуумного применения с фланцами типа CF.

Схема прибора:

Краткая спецификация прибора:

Временное разрешение0,25 нс
Макс.темп подсчета>17 000 000 имп/с (теоретически)
>4 000 000 имп/с (измерено)
Макс. скорость повторения раб. циклов>1 МГц (железо)
200 кГц (софт)
Мертвое время между циклами36 нс перед циклом и 4 нс после
Временная точность
Ожидаемое разрешение1300 – 1500 FWHM

Запуск в эксплуатацию установки электронно-лучевого осаждения тонких пленок

Установка изготовлена английской компанией Moorfield, имеет в составе электронно-лучевой испаритель на 6 карманов, специальный подложкодержатель планетарного типа.

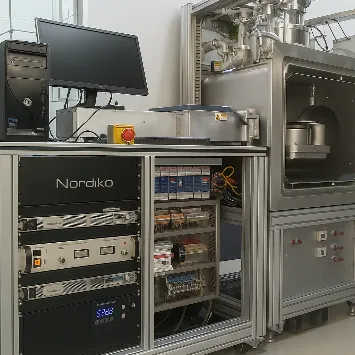

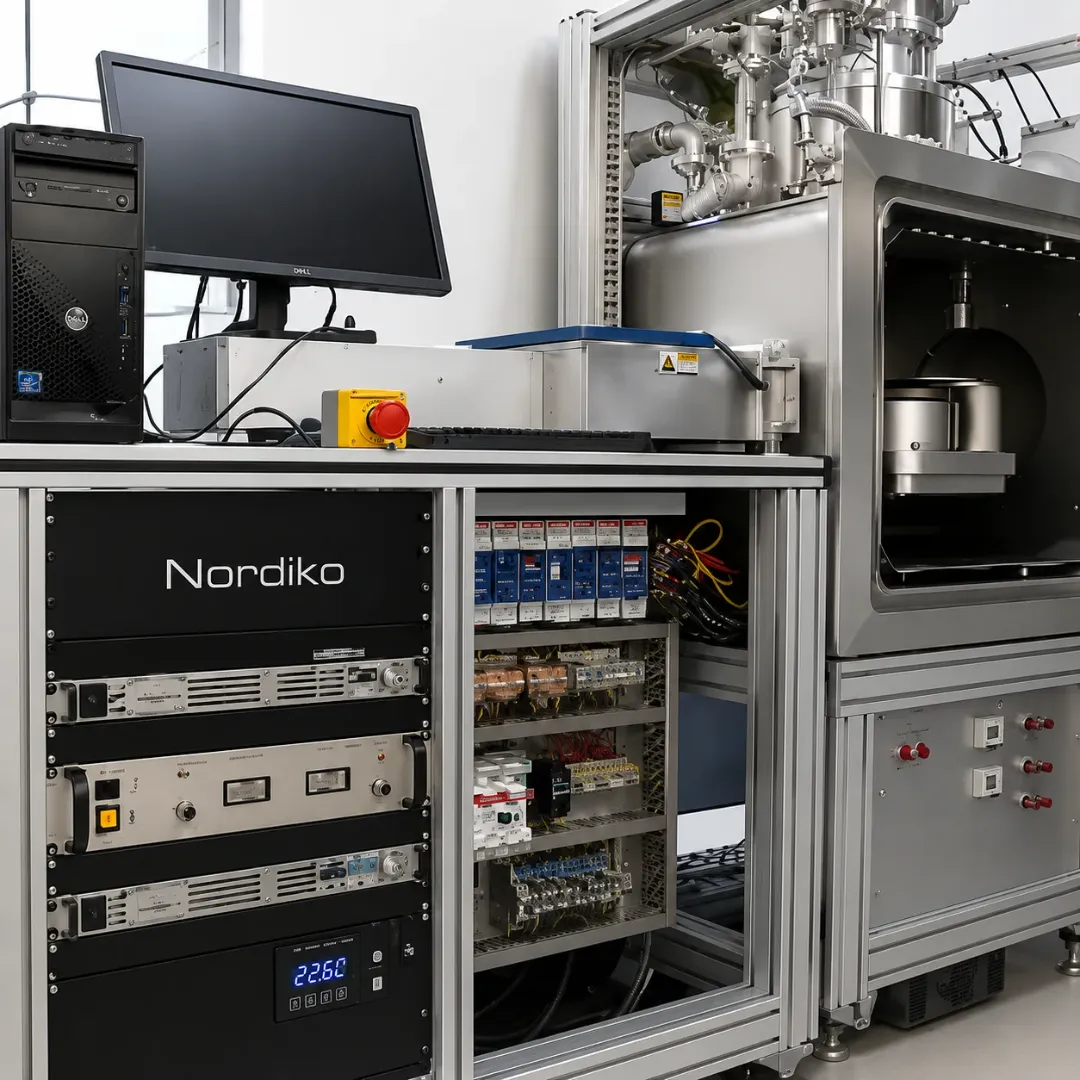

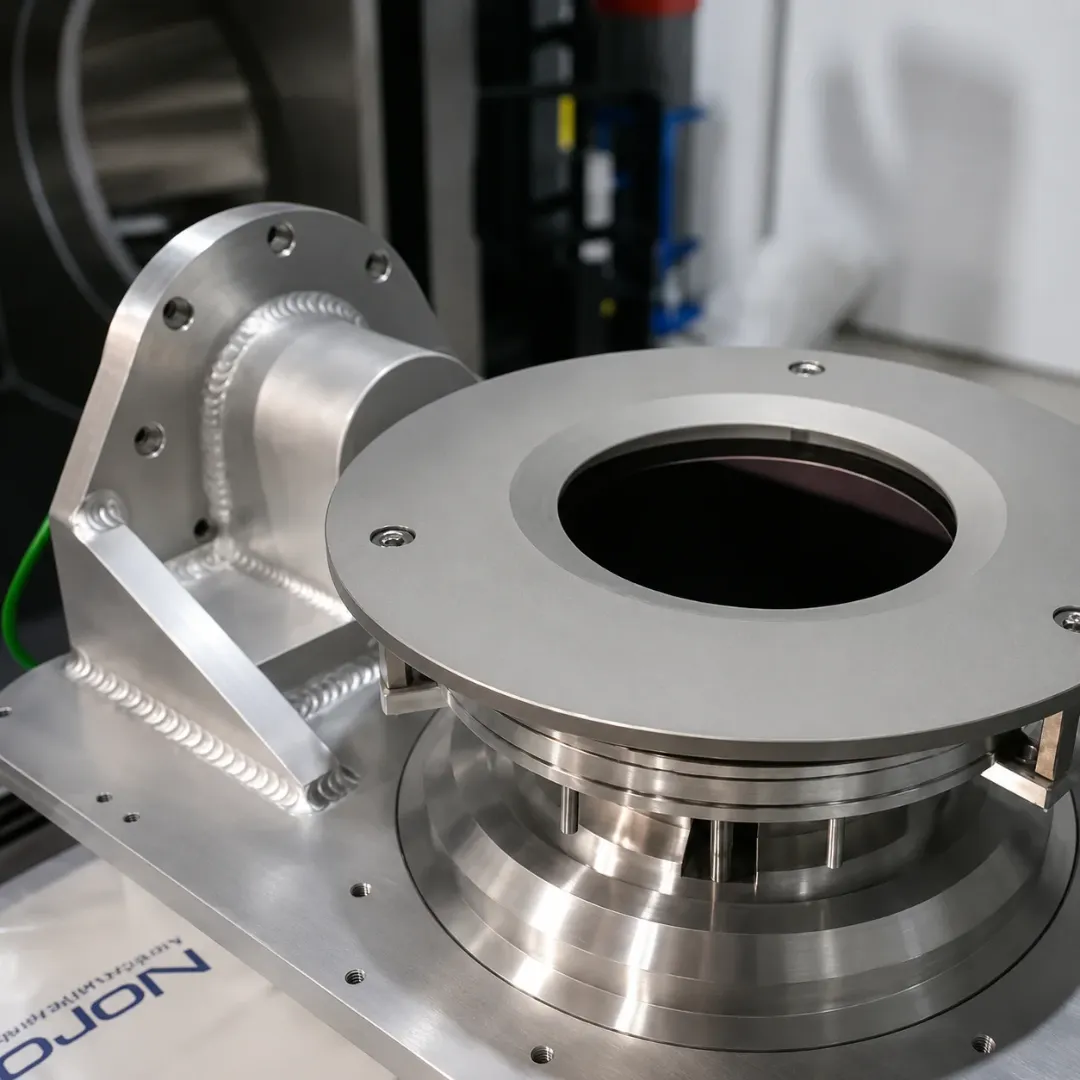

Запуск в эксплуатацию установки травления ионным пучком английской компании Nordiko

Заказчик получил в пользование установку травления ионным пучком английской компании Nordiko.Установка может работать с пластинами до 150 мм в диаметре, имеет загрузочную камеру и водоохлаждаемый столик с опциями как вращения образцов вокруг своей оси, так и поворота самого столика на угол по отношению к ионному пучку.

Откачка системы полностью сухая и состоит из
турбомолекулярного насоса Shimadzu на магнитной
подвеске и сухого насоса японской компании Kashiyama.

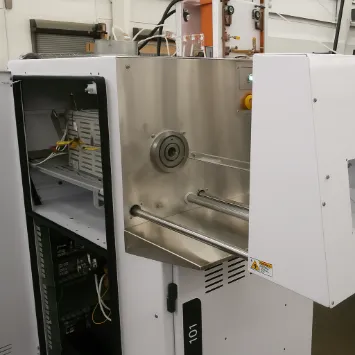

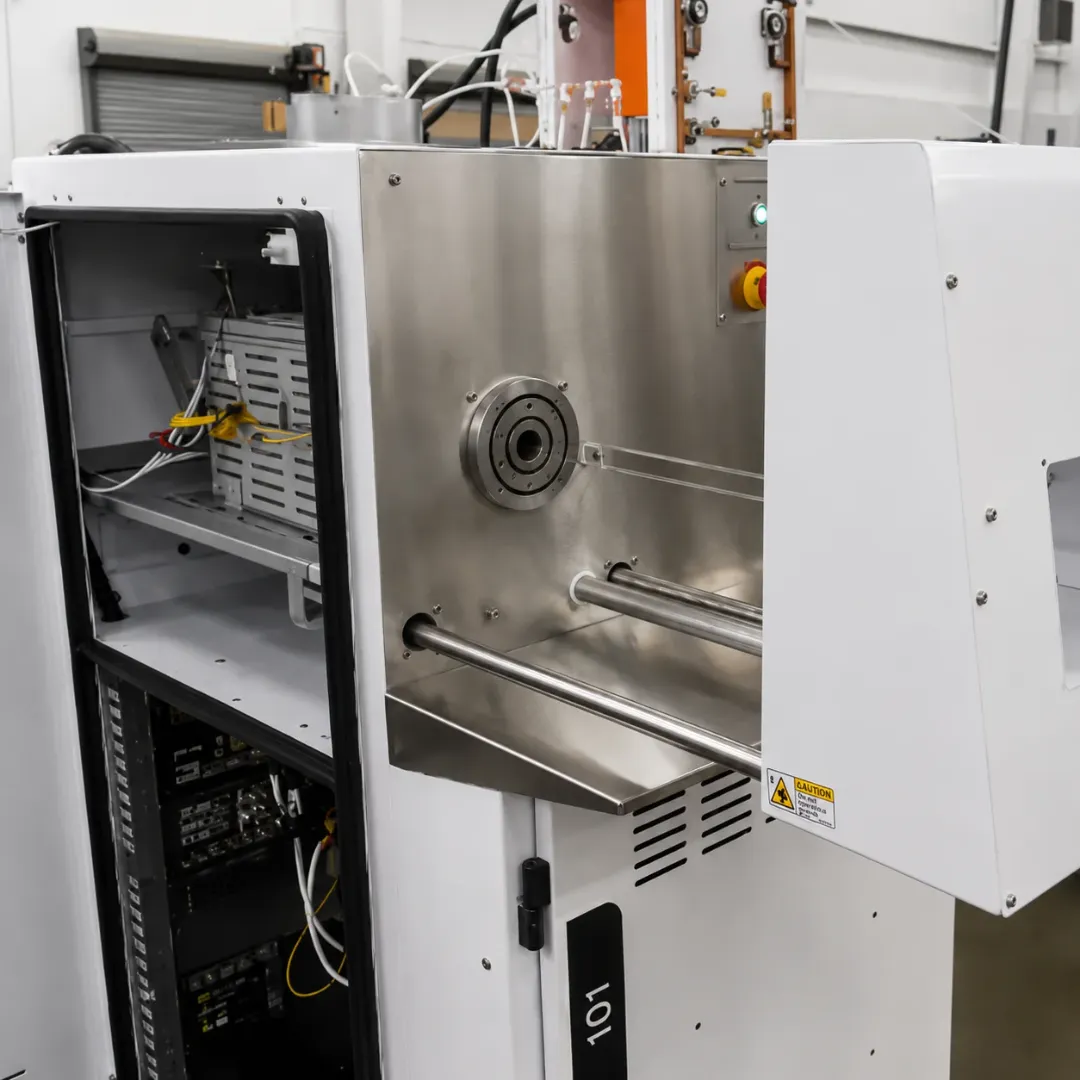

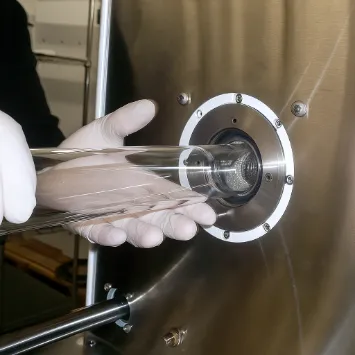

CVD-установка для синтеза графена модели EasyTube 101

Заказчик получил в свое пользование CVD-установку для синтеза графена модели EasyTube 101 от компании CVD Equipment Corp (Firstnano).

Установка может работать с образцами 25 х 50 мм и на ней можно получать одно-и многослойные графеновые пленки, также на ней можно провести осаждение графена на расплаве металла.
